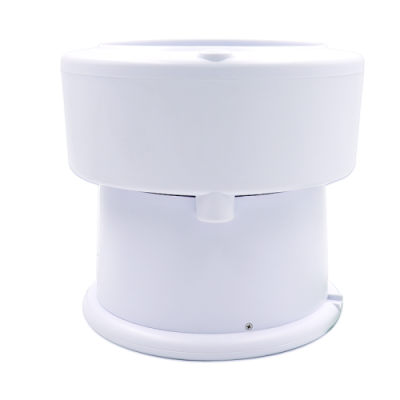

产品简介
本翻斗式雨量传感器可用于小型气象站、水文站、农林等有关部门用来测量降水量、降水强度、降水时间。
技术参数
承水口径 φ150mm
测量范围 ≤4mm/min
分 辨 力 0.2mm
输出信号 干簧管通断
工作温度 0—50℃
接线定义 红+ 黑- 黄A 蓝B
原理结构

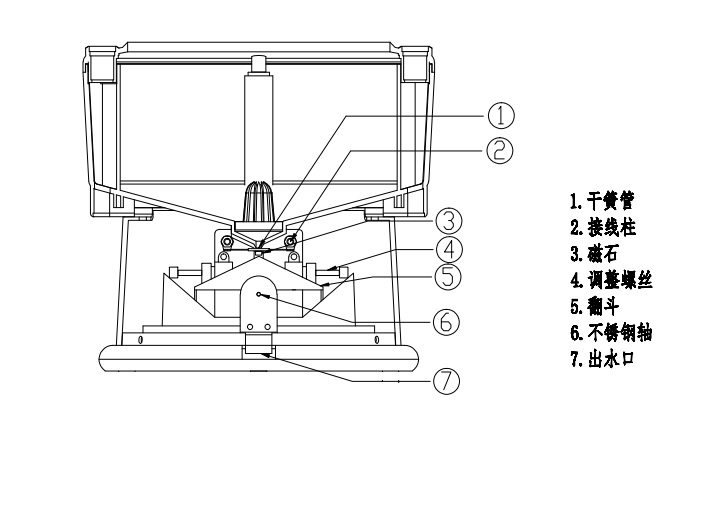

（结构示意图）
承水口收集雨水经注水口注入计量翻斗，当注入水容积达到预定值时翻斗翻转，在翻转过程中磁钢经过干簧管使干簧管开关一次，送出一个脉冲信号，代表0.2mm降水，经仪器记录可实现自动采集的目的。
检查调试：
仪器出厂前已调试完好，使用一个汛期后若误差超过±4%，可进行校验，用标有MC的10毫量筒盛175毫升水作为基数，（考虑到损耗）注入翻斗，十分钟内匀速滴完。翻斗正常翻动48~52次之间视为合格。
安装、使用及维护：
1.将仪器固定在室外基座上，调整水平后紧固。
2.按照接线定义联接信号电缆。
3.仪器应定期检查维护，清除尘土、泥沙、杂草、树叶等，以免堵塞注水口。冬季结冰季节应将仪器搬回室内保存或加盖保护罩。
MODBUS RTU通讯协议
波特率：9600
数据位：8
停止位：1
校验位：无
1.1 CRC说明：
以下所有说明中，MODBUS RTU 协议中的CRC16两字节，按照MODBUS规定：低字节在前，高字节在后。
以下说明中，假定传感器地址0xFF（传感器缺省地址为FF）
1.2 返回错误码规定：
传感器对于错误指令的接收(包括CRC16效验错误)，均实行不返回错误码方式。上位机可在指令发出100ms后收不到返回数据时认为发出指令失败，可重新发送指令。
2.1 标准MODBUS 寄存器说明
特别注意：MODBUS 命令中寄存器的数量或长度一项均为两字节16 位为一个单位（高字节在前，低字节在后），而非单字节8 位为一个单位。
用户应保证命令中寄存器的地址和数量这两项参数的范围在本系统规定范围之内。如果超出范围，传感器的输出结果将无法预测，用户应在上位机软件设计中保证MODBUS 命令符合本手册要求
输入寄存器：用功能码 03 读
地址 操作 内容 备注
0x0000 只读 默认10分钟雨量，放大10倍的16进制数，如0x0016表示2.2mm
内部寄存器：用功能码 03 读；功能码06 写
地址 操作 内容 备注
0x0000 读写 传感器地址，范围0x01-0xFF（十进制），出厂设置为0xFF
注：地址部分的数据为16进制表示，例：地址20（十进制）读写值为0x14
下面举例介绍一下利用 Modbus RTU 命令访问系统寄存器的方法：
1、读取多个输入寄存器（3个实时数据）命令
发送：FF 03 00 00 00 01 91 D4
FF 03 00 00 00 01 91 D4
系统地址 功能码 寄存器地址 寄存器数量 软件自动产生的CRC16校验位
回答：FF 03 02 00 16 10 5E
数据段数据为：
FF 03 02 00 16 10 5E
系统地址 功能码 数据段字节数量 数据段数据 CRC16校验位
2、读取地址寄存器命令
发送：00 03 00 00 00 01 85 DB
00 03 00 00 00 01 85 DB
功能码 寄存器地址 寄存器数量 软件自动产生的CRC16校验位
回答：00 03 02 00 01 44 44
00 03 02 00 01 44 44
功能码 数据段的字节数量 数据段数据 CRC16校验位
数据段数据为0x0001 =01 表示系统地址01
3、修改内部寄存器（系统地址）命令（把地址改为0x33）
发送：00 06 00 00 00 33 C8 0E
00 06 00 00 00 33 C8 0E
功能码 寄存器地址 新地址 CRC16校验位
回答：00 06 00 00 00 33 C8 0E （表示修改成功）
00 06 00 00 00 33 C8 0E
功能码 起始地址 新地址 CRC16校验位
4、修改内部寄存器（将雨量累计时间）命令（把累计时间修改为一分钟）
发送：00 06 01 04 00 01 09 E6
00 06 01 04 00 01 09 E6
功能码 寄存器地址 新地址 CRC16校验位
回答：00 06 01 04 00 01 09 E6 （表示修改成功）
00 06 01 04 00 01 09 E6
功能码 起始地址 新地址 CRC16校验位
备注：出场默认设置为连续累计不清零模式，可用设置连续累计不清零模式指令做为清0命令使用00 06 01 04 00 00 C8 26
