用户须知
l 使用前请详细阅读本说明书,并保存以供参考。
l 请遵守本说明书操作规程及注意事项。
l 在收到仪器时,请小心打开包装,检视仪器及配件是否因运送而损坏,如有发现损坏,请立即通知生产厂家及经销商,并保留包装物,以便寄回处理。
l 当仪器发生故障,请勿自行修理,请直接联系生产厂家的售后部门。

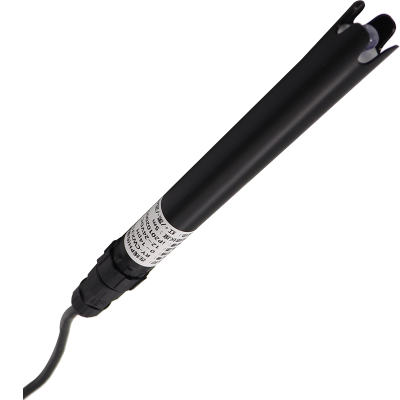

产品简介
用于环境水质监测、酸/碱/盐溶液、化学反应过程中、工业生产过程中,能够满足大多数工业应用对在线pH测量的要求。
产品特点
l 信号输出: RS-485( Modbus/RTU协议)。
l 方便连接到PLC、DCS、工业控制计算机、通用控制器、
无纸记录仪器或触摸屏等第三方设备。
l 双高阻抗差动放大器,抗干扰强,响应速度快。
l 专利的pH探头,内部参比液在至少100KPa(1Bar)
的压力下,极其缓慢的从微孔盐桥中渗出,其正向渗出持续20个月以上。这样的参比系统非常稳定,电极寿命比普通工业电极成倍延长。
l 浸入式安装,便于安装在管道和罐体。
l IP68防护等级。
技术参数
型号 | RY-CXW310/485 |
量程范围 | 0~14pH |
分辨率 | 0.01pH |
精度 | ±0.2(@25℃) |
工作温度 | 0~65℃ |
工作压力 | <0.2MPa |
温度补偿 | 自动温度补偿(NTC) |
供电 | 12~24VDC ±10% |
信号输出 | RS-485(Modbus RTU) |
接液材质 | POM |
安装方式 | 浸入式安装 |
线缆长度 | 5米,其它长度可定制 |
校准方式 | 两点校准 |
功耗 | <0.05W |
防护等级 | IP68 |

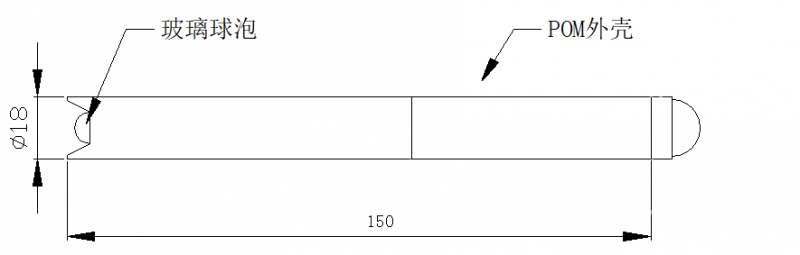

产品尺寸
安装和电气连接

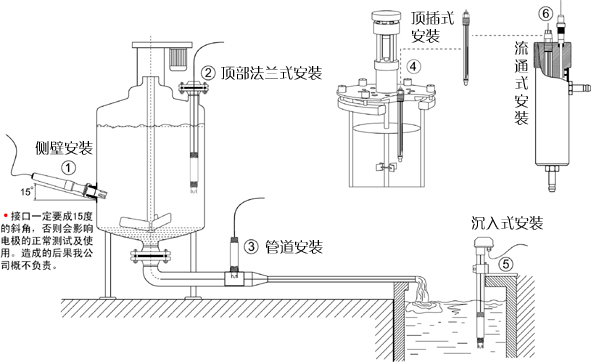

1. 安装
注意:传感器安装时不能倒置或水平安装,至少倾斜15度角以上安装。
2. 电气连接
线缆为4芯双绞屏蔽线,线序定义:
l 红色线—电源线(12V-24VDC)
l 黑色线—地线(GND)
l 蓝色线—485A
l 白色线—485B
通电前应仔细检查接线顺序,避免因接线错误而造成不必要的损失。
接线说明:考虑到线缆长期浸泡在水中(包括海水)或暴露在空气中,所有接线处均要求做防水处理,用户线缆应具有一定的防腐蚀能力。
质保及售后:
保修承诺:产品自交付期起质保期为12个月(因未按照相应的技术要求操作或其他的人为行为导致产品发生问题除外)。
售后承诺:用户可以通过电话咨询有关技术问题,并得到明确的解决方案。若属于产品本身质量问题可返厂维修或更换。
