产品简介

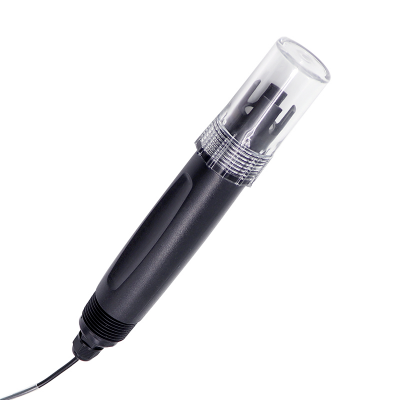

RY-CXW300/485型土壤PH传感器由邯郸市耘农智慧农业科技有限公司研发、生产，前段探头采用PH电极，配高精度数据处理电路实现土壤PH的测量输出。可广泛应用于土壤墒情监测、节水灌溉、温室控制、精细农业等领域。产品配套过滤罩及防护网，实现长寿命测量。产品很好的解决了传统土壤 PH需配备专业显示仪表、标定繁琐、集成难度大、功耗大、价格昂贵、携带困难等缺点。
适用范围
本产品可广泛适用于农业灌溉、花卉园艺、草地牧场、土壤速测、植物培养、科学试验等领域。
产品特点
◆新款土壤 PH 值传感器，真正实现土壤 PH 在线实时监测；
◆采用国际zui先进的固体电介质和大面积聚四氟乙烯液接界，不易堵塞，免维护；
◆集成度高、体积小、功耗低、携带方便；
◆真正实现低成本、低价格、高性能；
◆集成度高、寿命长、便利性、高可靠性；
◆操作简单、可实现远程一键标定；
◆支持二次开发；
◆电极采用优质低噪声电缆线，可使信号输出长度达 20 米以上无干扰。
技术参数
电 源DC12-24V
探测元件PH 电极
测量范围0～14 PH
分 辨 率0.01
精 度＜±0.2 PH（@25℃）
稳 定 性传感器使用周期内＜ 1%
反应时间小于 10 秒(水中)
数字输出RS485 ModbusRTU协议
设备工作环境0~60℃;
壳体材料防水塑料外壳
防护等级IP65
存储条件-40~60℃
配件防护罩、过滤网
接线定义
线颜色输出信号
1~5V4~20mARS485
红色电源正电源正电源正
黑（绿）色电源地电源地电源地
黄色电压信号电流信号485+
蓝色485-
使用说明
1、 传感器出厂时，探头位置有透明保护罩，内置保护液对探头进行保护，使用时，请先取下保护罩，将过滤槽与传感器固定，再用附带的扎带将过滤网包裹在过滤槽上，以防止土壤和探头直接接触，损坏探头，实际使用时，请保证过滤槽和过滤网均牢固连接，不可将过滤槽和过滤网取下，将探头直接插入土中，避免造成探头不可修复的损坏；
2、 将探头部分垂直插入土中，插入的深度至少要盖过过滤网，常规情况下，空气中 pH 值在 6.2~7.8 之间；
3、 埋好传感器后，在待测土壤的周围倒入一定量的水，等待几分钟，待水分浸入到探头，即可在仪器上读取数据，正常情况下，土壤中性，pH 值在 7 左右，不同地方的土壤，实际的 pH 值会有所不同，要根据实际情况确定；
通讯协议
1、通讯规格
9600,N,8,1
2、写站号命令
命令格式
设备地址功能码起始寄存器地址寄存器个数数据长度数据CRC校验
0010000100010200xxCRCloCRChi（XX=0X01-0XFF）
回应格式
设备地址功能码起始寄存器地址寄存器个数CRC校验
00 1000010001CRCloCRChi
示例： 命令 00 10 00 01 00 01 02 00 33 EA 04
回复 00 10 00 01 00 01 51 D8
3、读站号命令(固定命令)
命令格式
设备地址功能码起始寄存器地址寄存器个数CRC校验
00 0300010001CRCloCRChi
回应格式
设备地址功能码数据长度数据CRC校验
00030200xxCRCloCRChi（XX=01-ff）
示例： 命令00 03 00 01 00 01 D4 1B
回复00 03 02 00 FF C5 C4
4、读数据命令
主机发送命令格式：
设备地址功能码起始寄存器地址寄存器个数CRC校验
xx0300000001CRCloCRChi
从机响应命令格式：
设备地址功能码数据长度数据CRC校验
xx030200yyCRCloCRChi
示例：
命令FF 03 00 00 00 01 91 D4
回复 FF 03 02 02 B0 91 44
注：ph大小=02 B0= 688/100 =6.88
注意事项
1、为保证电极在管路上正确测量出 pH 值，应避免测量池间出现气泡而造成数据失准；
2、请检查包装是否完好，并核对产品型号是否与选型一致；
3、切勿带电接线，接线完毕检查无误后方可通电；
4、使用时不要随意改动产品出厂时已焊接好的元器件或导线；
5、传感器属于精密器件，用户在使用时请不要自行拆卸、用尖锐物品或腐蚀性液体接触传感器表面，以免损坏产品；
6、请保存好检定证书和合格证，维修时随同产品一同返回。
故障排除
1、模拟输出时，显示仪表示值为 0 或不在量程以内。可能因接线问题导致采集仪无法正确获取信息。请检查接线是否正确、牢固，电源电压是否正常；
2、若不是上述原因，请与厂家联系。
维护保养
1、仪器的输入端（测量电极插口）必须保持干燥清洁，防止灰尘及水汽浸入；
2、应避免将电极长期浸在蛋白质溶液和酸性氟化物溶液中，避免与有机硅油接触；
3、电极长期使用后，如发现斜率略有降低，可将电极下端浸泡在4%HF溶液（氢氟酸）中3~5秒，然后用蒸馏水洗净，再用 0.1mol/L盐酸浸泡，使电极复新；
4、为使测量更精确，须经常对电极进行标定以及用蒸馏水清洗；
5、变送器应安置于干燥环境或控制箱内，避免因水滴溅射或受潮引起仪表漏电或测量误差。
质保及售后：
保修承诺：产品自交付期起质保期为12个月（因未按照相应的技术要求操作或其他的人为行为导致产品发生问题除外）。
售后承诺：用户可以通过电话咨询有关技术问题，并得到明确的解决方案。若属于产品本身质量问题可返厂维修或更换。
