产品简介

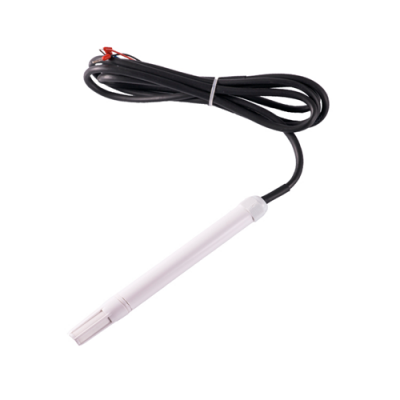

RY-WS301型笔式温湿度传感器是我公司研发生产具有自主知识产权,用于室内外气象环境监测系统中对温湿度的测量的产品,具有线性响应、测量范围宽、精度高等特点,且探头解决了温度漂移及温度补偿等问题,性能方面可堪比国外进口同类型气象观测传感器。
产品特点
敏感元件采用进口集成温湿度传感器
标准电流、电压信号输出,温度测量范围可选,可选单湿产品
通用性、手持式设计,使用方便
探头外加专用的过滤管,防水、防尘效果优异
传感器抗结露能力强,适于高湿环境下长期工作
快速响应时间,优异的长期稳定性
传感器外置,有效减小变送电路自发热带来的影响
技术参数
测量范围-40-60℃(模拟量);-40-85℃(RS485)0-100*RH
准确度≦±0.3℃(@25℃,典型);
≦±3%RH(@25℃,10%-80%RH,典型)
响应时间< 15S
信号输出RY-WS301/VRY-WS301/SRY-WS301/485
0-10V4-20mARS485
供电电源DC9-24V
工作温度-40-85℃
储存环境-40-85℃(非凝结)
工作电流DC12V<20ma(485) ;DC12V <45ma(电流)
功耗DC12V<0.2W (485) ;DC12V <0.54W (电流)
防护等级IP65
线缆长度3米(可定制)
产品重量< 100g
通讯协议
波特率:9600
数据位:8
停止位:1
校验位:无
1 CRC说明:
以下所有说明中,MODBUS RTU 协议中的CRC16两字节,按照MODBUS规定:低字节在前,高字节在后。
以下说明中,假定传感器地址0xFF(传感器缺省地址为FF)
2 返回错误码规定:
传感器对于错误指令的接收(包括CRC16效验错误),均实行不返回错误码方式。上位机可在指令发出100ms后收不到返回数据时认为发出指令失败,可重新发送指令。
3 标准MODBUS 寄存器说明
特别注意:MODBUS 命令中寄存器的数量或长度一项均为两字节16 位为一个单位(高字节在前,低字节在后),而非单字节8 位为一个单位。
用户应保证命令中寄存器的地址和数量这两项参数的范围在本系统规定范围之内。如果超出范围,传感器的输出结果将无法预测,用户应在上位机软件设计中保证MODBUS 命令符合本手册要求
4 输入寄存器:用功能码 03 读
地址操作内容备注
0x0001只读空气温度,加40放大100倍的16进制数,如0x1B00表示6912/100-40=29.12℃
0x0002只读空气湿度,放大100倍的16进制数,如0x1603表示5635/100=56.35%
0x0003只读大气压强,放大10倍的16进制数,如0x2784表示10116/10=1011.6hPa
读数据
设备地址功能码起始寄存器地址寄存器个数CRC校验
xx0300000002CRCloCRChi
数据回复
设备地址功能码数据长度数据CRC校验
xx030400yyCRCloCRChi
WS301/485示例
命令FF 03 00 00 00 02 D1 D5
回复FF 03 04 16 76 0D FF 44 BE
温度:第4,5个字节16 76
温度=16 76=5750/100-40= 17.5℃
湿度:第6,7个字节
湿度=0D FF =3583/100=35.83%
W301/485示例
命令FF 03 00 00 00 01 91 D4
回复FF 03 02 16 76 1E 16
温度:第4,5个字节16 76
温度=16 76=5750/100-40= 17.5℃
WSY301/485示例
命令FF 03 00 00 00 03 10 15
回复FF 03 06 19 AD 1B E4 27 15 79 FA
注:温度:第4,5个字节19 AD=6573/100-40=25.73℃
湿度:第6,7个字节1B E4=7140/100=71.4%
压力:第8,9个字节 27 15= 10005/10=1000.5hpa
5 写站号:
设备地址功能码起始寄存器地址寄存器个数数据长度数据CRC校验
xx10000100010200xxCRCloCRChi(XX=0X01-0XFF)
写寄存器回应
设备地址功能码起始寄存器地址寄存器个数CRC校验
xx1000010001CRCloCRChi
示例
命令00 10 00 01 00 01 02 00 33 EA 04
回复00 10 00 01 00 01 51 D8
读站号:(固定命令)
设备地址功能码起始寄存器地址寄存器个数CRC校验
000300010001CRCloCRChi
站号回复
设备地址功能码数据长度数据CRC校验
00030200xxCRCloCRChi(XX=01-ff)
示例
6 读站号
命令00 03 00 01 00 01 D4 1B
回复00 03 02 00 FF C5 C4
质保及售后:
保修承诺:产品自交付期起质保期为12个月(因未按照相应的技术要求操作或其他的人为行为导致产品发生问题除外)。
售后承诺:用户可以通过电话咨询有关技术问题,并得到明确的解决方案。若属于产品本身质量问题可返厂维修或更换。
