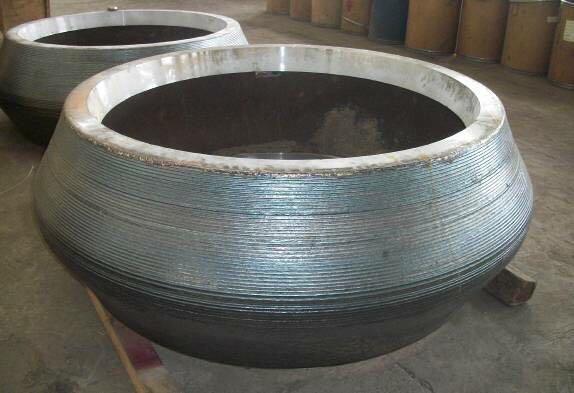

磨辊
由于磨煤辊在严苛的磨料磨损条件下工作，需要工作层具有优良的耐磨料磨损性能。同时，由于其承受一定的冲击，需要工作层和母材结合牢固，避免成块脱落。因此，在修复时，选材不仅需要考虑工作层的硬度和耐磨性，也考虑母材与工作层之间的结合性能。
根据多年的使用经验和试验研究，综合考虑耐磨性和结合性，焊丝推荐的焊丝及其特性如下：
焊丝型号 | 直径 | 合金类型 | 焊接方式 | 硬度（HRC） | 作用 |
LZ3071 | 2.4-3.2 | 低碳合金 | 自保护明弧焊接 | 20-30 | 强韧打底层 |
LZ603 | 2.4-3.2 | 高碳高铬 | 自保护明弧焊接 | 55-62 | 耐磨工作层 |
1.1 焊前准备
对于新辊制造：焊接辊子前，需要机加工除去工件表面的铸造缺陷。
对于旧辊修复：焊接前，用碳弧或电容爆去掉表面疲劳层或堆焊前用钢丝轮或砂轮将磨煤辊表面清理干净，去除油、煤灰等污物、杂质。确保焊前母体无层状缺陷。
1.2 预热
焊前将辊子整体预热再焊接，以提高焊丝与母材之间的结合性。
1.3 焊接
焊接工作层时需要对辊面进行压缩空气冷却或喷水雾冷却，保持层间温度低于100℃，以提高耐磨性。
2. 注意事项
2.1 避免焊丝受潮，受潮后需经300℃烘焙2小时以上。
2.2 以上推荐工艺基于我公司用户的堆焊经验和试验研究所得，仅供参考。由于磨煤辊工况因具体客户而各不相同，客户需要对其适用性作出评估。
备注：耐磨堆焊后使用时间大约为：8000小时，此数据仅供参考。
