蓖板堆焊修复

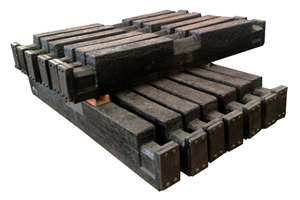

篦板是单齿辊破碎机的主要耐磨部件之一，因其工作温度高达800℃以上，同时承受较大的热负荷和冲击载荷，受力复杂，磨损严重。采用堆焊方法对篦板进行耐热耐磨合金预保护，可大幅度提高篦板耐磨性和使用寿命。点固焊材LQ643堆焊焊丝一款复合型高温合金焊丝，其在高温下具有优良的耐磨性，广泛应用下高温磨料磨损的，如烧结机锤头、蓖板、布料溜槽等工件的修复等，类属焊接单齿辊、蓖板类堆焊焊丝。工件工况温度800-1000℃工作温度，硬度60-63HRC。
特点
2 保护介质：CO2 或富氩气体
2 堆焊层金属性能：抗低冲击性好，耐磨料磨损性能优良
2 操作性/ / 工艺性 ：电弧稳定，成形好，飞溅小，利用率高
2 适用母材：中低碳钢材
2 堆焊厚度 限制 ：建议堆焊层的厚度不要超过 40mm（多层焊接时需要用隔板）
2 机加工性能：不可进行车、铣、磨加工
2 可选直径及包装形式：φ 1.6，15KG 盘装；Ф 2.8，50KG 盘装或 250 公斤桶装
用途
适用于堆焊在高温下经受强烈磨料磨损的工件，如单齿辊、篦板、布料溜槽等。
技术指标
化学成分及硬度
c | mo | Si | Cr | 其他 | HRC | |
1 | 3.5~6.0 | ≤0.5 | 0.5~1.5 | 20~26 | ≤5.0 | 58 |
注：硬度值为堆焊三层以上的数值。
参数范围
直径（mm） | 电流（A） | 电压（V） | 伸出长度（mm） | 焊接速度（mm/min） |
1.6 | 250~320 | 26~30 | 20~25 | 400-600 |
2.8 | 320-420 | 29~31 | 30~40 | 400-600 |
其它注意事项：
1）. 避免焊丝受潮，焊丝在阴凉干燥处保存，建议开包五天内用完。
2）.避免送丝轮过紧或过松，导致送丝不畅。
3）.CO2气体纯度,当气体低于1MPA,建议不要使用。
4）.焊接过程中产生大量的弧光，操作人员做好防护。
