船用 CB/T4233-2013 甲板表面阀 甲板阀



单价 888.00 / 台对比
销量 暂无
浏览 68
发货 上海普陀区付款后3天内
库存 999台起订1台
品牌 陨隆阀门
口径 DN50-DN300
材质 铸钢 青铜 不锈钢
货期 现货
更新 2024-09-18 09:10
手机号:18117199939

联系方式
加关注0

上海陨隆船用阀门有限公司

普通会员第2年
资料通过认证
  • 上海-普陀区
  • 上次登录 09-18 09:10
  • 021-15821399389
  • 18117199939
  • 叶颖灿 (先生)
产品详细

船用甲板表面阀平面阀CB/T4233-2013

船用甲板表面阀CB/T4233-2013

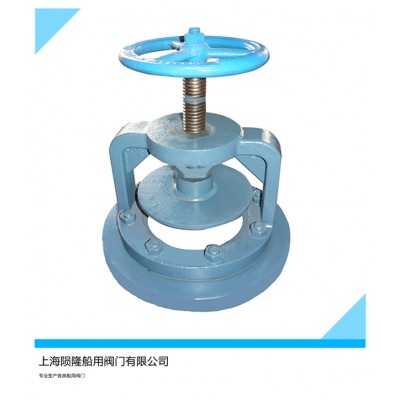

船用甲板表面阀,包括连接底板、支座和阀杆,所述连接底板与支座之间通过螺母和双头螺栓紧固,双头螺栓并贯穿于连接底板的内腔;所述支座的两端固定连接有U型支架;所述阀杆贯穿于U型支架并通过压紧螺母与阀盘连接;所述阀盘与阀杆的接触面设有控制垫;所述阀盘设置于支座的空腔处,并与支座空腔处的O型圈接触连接。本船用甲板表面阀,通过阀杆带动阀盘上下移动,利用阀盘与支座之间的紧密结合,使整个表面阀处于密封状态,达到密封效果;本表面阀适用介质温度为10℃∽80℃的甲板,适用介质淡水、海水、污水的船舶甲板表面。

船用甲板表面阀,包括连接底板(1)、支座(2)和阀杆(9),其特征在于:所述连接底板(1)与支座(2)之间通过螺母(3)和双头螺栓(4)紧固,双头螺栓(4)并贯穿于连接底板(1)的内腔;所述支座(2)的两端固定连接有U型支架(16);所述阀杆(9)贯穿于U型支架(16)并通过压紧螺母(8)与阀盘(6)连接;所述阀盘(6)与阀杆(9)的接触面设有控制垫(7);所述阀盘(6)设置于支座(2)的空腔处,并与支座(2)空腔处的O型圈(5)接触连接;所述阀杆(9)与U型支架(16)通过圆柱销(11)固定,圆柱销(11)的外表面设有螺纹套(10);所述阀杆(9)的顶部通过第二螺母(14)连接有手轮(12),手轮(12)的两端固定连接有连接杆(15),连接杆(15)的另一端固定连接在阀杆(9)上,连接杆(15)与阀杆(9)。

性能规范

公称压力(MPa) 公称通径 适用介质

1.0 50-250 海水、淡水

主要零部件材质

零件名称 材 料

  名称 牌号

本体 铸钢、青铜 ZG230-450、ZcuSn5Pb5Zn5

底板 碳素钢 Q235-A

阀盘 碳素钢、铸锡青铜 Q235-A、ZcuSn5Pb5zn5

阀杆 不锈钢、铅黄铜 2Cr13、HPb59-1</a></a>
