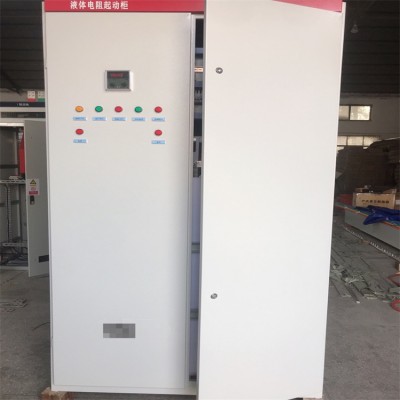

SYD1系列绕线电机液体电阻起动装置
一、产品概述
SYD1系列液体电阻起动装置是为了进一步改善大、中型绕线式异步电动机的起动性能而研制成功的新一代起动控制装置,通过在被控电动机的转子回路中串入液体电阻,随电动机起动时自动投入并在预定的时间内自动、无级、连续切除,克服了频敏变阻器、油浸变阻器、铸铁电阻器等老式起动控制设备冲击电流大(一般约为额定电流的3~5倍),起动不理想等不足,使电机在理想的起动电流条件下平稳起动,均匀升速,对保护电机、用电设备、电网及节能等方面有显著效果。该设备在起动、停止、故障保护、联络、报警、显示等方面、精心设计,与其它老式起动器相比较,具有自动化程度高、起动电流小(一般小于或等于额定电流的1.3倍)、电气及机械冲击小、特别适宜于重载起动等特点,电网电压低亦能顺利起动,降低了变压器的容量,是目前球磨机、提升机、破碎机、压缩机、风机、水泵等重负载的理想的起动控制设备。
二、性能特点
1、性能远优于频敏变阻器、油浸变阻器、铸铁电阻等起动器。
2、起动电流小,小于或等于电机额定电流的1.3倍。
3、可连续起动5~10次。
4、平滑起动:对设备无机械应力冲击,可延长机械设备及电机的寿命。
5、可低压起动:压降在额定电压的10%范围内仍可起动。
6、结构简单、可靠,全部操作自动化,安装、维护方便。
三、使用环境
1、 环境温度:-10℃ ~ 40℃;
2、 相对湿度:<85%,不凝露;
3、 海拔高度:<2000m,2000m以上须特殊设计;
4、 安装地点:垂直倾斜度不超过5°,无剧烈震动,无腐蚀金属和破坏绝缘的气体与尘埃。
四、产品型号
五、技术参数
1、被控电机功率:45~10000kW。
2、被控电机转子电流:200~2000A。
3、被控电机转子电压:200~3000V。
4、电液正常工作温度:0~65℃。
5、连续起动次数:5~10次。
6、起动电流:Iq ≤ 1.3Ie(Ie为电机额定电流)。
7、电源电压:三相AC380V、50/60Hz
六、工作原理
SYD1系列液体电阻起动控制装置是采用特种介质的水溶液作为电阻,在特别设计的液体电阻箱中引入极板做电极串入电机转子回路中,当电动机起动时,由一小功率伺服电机带动极板移动来改变极板的相对距离,使液体电阻(串入转子回路的)由大到小作无级变化,从而使电机实现平滑起动。
七、订货须知
订货时请提供下列数据:
1、电动机型号、额定功率、定子电压、定子电流、转子电压、转子电流;
2、电动机拖动的负载特征;
3、若有特殊要求,请与我公司协商。
