4Gwifi外夹式无线超声波流量计热量表无需破管物联网云平台对接
1 产品概述

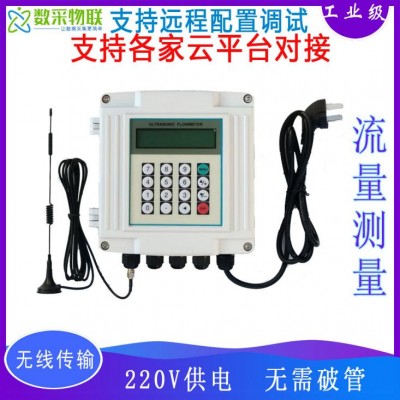

DAQ-GP-UF4G无线外夹式超声波流量计是上海数采物联网科技有限公司推出的一款基于4G无线传输，交流/直流宽电压供电的通用型超声波流量计热量表，可采集管道中的瞬时流量、瞬时热流量等。外夹式超声波流量计与传统流量计相比，具有安装方便快捷，无需断管停流，真正实现无损在线安装的优点。
无线外夹式超声波流量计热量表支持采用4G /WiFi/LoRa通信方式，可大大简化现场部署 时间和降低施工费用。***应用于供热供暖行业、水务供水、热量计量收费、水处理行业、燃料油轻质油、化工等行业。
2 订货规格与选型
型号 | 传输方式 | 特点说明 |
DAQ-GP-UF4G | 4G无线 | 4G 通信，9-36V 直流供电，适合采集频***或外接电源方便的场合。 因为设备默认长期在线，可以支持远程配置参数调试。 |
DAQ-GP-UFLoRa | LoRa无线传输 | LoRa通信 |
DAQ-GP-UFWiFi | WiFi无线传输 | WiFi 通信 |
3 服务理念
我司郑重承诺:
您购买的不仅仅是产品，还有细致、周到的技术支持服务！！！( =^_^= )
本产品，现场只需普通工人接电安装即可! 无需调试！
我们免费提供远程指导，远程配置调试服务，将数据发送至用户***的云平台。
免费提供物联网方案咨询服务！
4 产品特性参数
4.1 采集特性
l 测量范围：DN15~6000(管径)
l 测量介质：水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体
l 精度：±1%
l 显示：2x20字符型液晶显示器
4.2 电气特性
l 供电方式：9-36V 直流供电/220V 交流供电
l 工作功耗：1~2W
4.3 通信特性
l 无线传输方式：GPRS/NB-IOT/LoRa/WiFi
l 通信协议：MQTT/TCP/UDP/HTTP/SSL/ModBus RTU,可定制其他协议
l 数据转发：任意公网服务器
l 服务器中心数量：***多可支持同时向7个云服务器同时上报数据。
l 心跳包：支持自定义心跳包，可设置为信号强度。
l 注册包：支持自定义注册包，可设置为IMEI码。
l 定位：支持LBS基站定位，方便查询设备位置。
l 信号输出：
1路4~20mA电流输出，阻抗0~1K
1路0CT脉冲输出(脉冲宽度默认200ms)
1路继电器输出
4.4 结构特性
超声波流量计=主机+超声波传感器
超声波热量表=主机+超声波传感器+温度传感器
l 天线类型：外置吸盘式天线
l 材质：***铝合金外壳
l 主体防护等级：IP65
l 传感器防护等级：IP68
l 主体安装方式：壁挂安装
4.5 工作环境
l 温度
主机:-20°C~+60°C;流量传感器:-30°C~+160°C
l 湿度
主机: 85% RH;流量传感器: 可浸水工作，水深<2m (注: 传感器灌胶后)
5 产品核心***
v 安装简单灵活，快速部署，传感器可采用管段、插入或外夹形式安装
v 探头吸附在管道外壁，无需端管断流
v 支持自定义注册包和心跳包，方便平台区分设备。
v 支持任意物联网云平台和组态软件，提供数据协议对接
v 支持阿里云、百度天工、OneNet、腾讯云等主流云平台
v 非侵入式采集，不影响设备正常工作
v 支持远程配置参数，FOTA 远程升级，限度减少现场施工维护的人员***
6 数据上报通信协议
6.1 协议解析说明
UDP/TCP/MQTT/HTTP等多种推送方式，用户接收数据需提供云端服务器公网IP地址和端口号。
JSON 格式数据报文示例：
{
"deviceId":123456789,//设备序列号
"flow":11.1,//瞬时流量，单位：m?/h
"heatFlow":12.21,//瞬时热流量，单位：GJ/h
"fluidSpeed":11.1,//流体速度，单位：m/s
"fluidSoundSpeed":11.1,//测量流体声速，单位：m/s
"positiveFlow":11.1,//正累积流量，单位：m?
"negativeFlow":11.1,//负累积流量，单位：m?
"positiveHeat":11.1,//正累积热量，单位：GJ
"negativeHeat":11.1,//负累积热量，单位：GJ
"netFlow":11.1,//净累积流量，单位：m?
"netHeat":11.1,//净累积热量，单位：GJ"
"supplyTemp":11.1,//供水温度，单位：℃
"returnTemp":11.1//回水温度，单位：℃
}
6.2 协议接收测试
可采用网络调试助手NetAssist进行接收测试。
6.3 协议定制
如需定制其他通信协议，可联系业务人员沟通。
7 平台对接
7.1 默认平台
产品出厂默认连接我司***开放工业物联网平台，平台界面如下：
电脑端浏览器界面
手机端微信访问界面
7.2 用户***平台
以阿里云平台对接为例，用户在阿里云物联网平台创建产品和添加设备后，用户需提供一个三元组：{ProductKey , DeviceName , DeviceSecret }和要发布的MQTT主题。
例如三元组的值分别为：
ProductKey = b0FMK1Ga5cp
DeviceName = 862991419835241
DeviceSecret = y7MTCG6Gk33Ux26bbWSpANl4OaI0bg5Q
以OneNet平台对接为例，用户在中移动OneNet平台创建产品和添加设备后，用户需提供产品ID和和设备注册码。
例如：
ID：332590
注册码：DGRUa7Vr9KYGunwJ
8 应用案例
安装效果图
