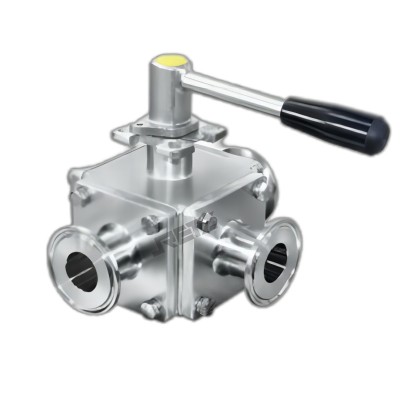

品牌:RETZ/我们一直致力于流体控制和测控领域的持续创新,始于2005……进口三通无滞留球阀卫生洁净设计,在食品加工、饮料、果汁、酿酒、生物制药等领域有着广泛的应用。三通球阀,具有非常灵活的组合,例如,L型和T型可在现场更换,进出口方向可任意组合变化都保证零死角、零滞留
The sanitary and clean design of the three way non retention ball valve has a wide range of applications in food processing, beverages, fruit juice, brewing, biopharmaceutical and other fields. Three way ball valve with very flexible combination, for example, L-shaped and T-shaped can be replaced on site, and the inlet and outlet directions can be arbitrarily combined to ensure zero dead angle and zero stagnation
进口无滞留三通球阀-T型球芯工作原理 Non retention three-way ball valve-T type ball core
假设A为进口,B、C为出口,
1.起始:A、B、C相通。
2.逆时针旋转90°:A、B相通,C不通。
3.逆时针旋转180°:B、C相通,A不通。
4.逆时针旋转270°:A、C相通,B不通。
注意:逆时针旋转360°:A、B、C相通
进口无滞留三通球阀-L型球芯工作原理 Non retention three-way ball valve-L type ball core
假设A为进口,B、C为出口,
1.起始:A、B、C都不相通。
2.逆时针旋转90°:A、C相通,B不通
3.逆时针旋转180°:A、B相通,C不通
4.逆时针旋转270°:A、C、B都不相通
注意:逆时针旋转360°:A、B、C都不相通
选型参数
规格:1"-4",DN25-DN100
材质:1.4301/304,316L/1.4404
垫圈:PTFE,TFM(FDA 177.1550)
高温度:-20℃到150℃(标准)、-30℃到200℃(选项)
压力范围:10-30bar(取决于密封材质和温度)
操作方式:手动、气动、电动
表面处理:内表面Ra0.6μm,外部喷砂
自控配置:过程控制器/阀门定位器,0/4....20mA,0 5/10V(详见控制器目录)(选项)
阀门顶部控制单元,AS-Ⅰ总线通讯,接线端子连接(选项)
位置传感器PNP NPN(选项)
