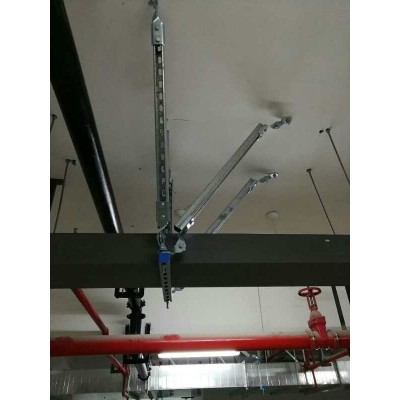

仙桃强弱电桥架抗震支架/桥架侧向抗震支架/桥架侧向抗震支吊架:关于桥架抗震支架的安装技巧以及方法可以参考如下:桥架抗震支架安装:
(仙桃桥架侧向抗震支架-仙桃建筑机电管线抗震支架)
一、方案依据
1、《建筑机电工程抗震设计规范》GB50981-2014
2、《建筑抗震设计规范》GB 50011-2010
3、《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015
4、省、市现行的其它建筑节能相关的法律、法规。
二、方案范围
1、开关柜、配电及控制柜(屏)直流屏等电气设备采取防柜(屏)内电气松动、滑动、倾倒、震脱等抗震措施。2、柜(屏)间连接的硬母线、接地线等在通过建筑物防震缝、沉降缝处,加设软连接。3、15kg及以上的电缆桥架和多管共桥架系统,内径太于等于60mm的电气配管。
三、方案要求
1、刚性电缆桥架抗震支撑大设计间距12米纵向抗震支撑大设计间距24米;柔性桥架上述参数减半。2、桥架两端设置侧向抗震支撑,抗震支撑间距超过大设计间距时,应在中间堆没抗震支撑。3、水平管线在转弯处0.6m范围内须设置侧向抗震或撑。4、门型抗震斜撑必须至少由一个侧向支撑或两个纵向支撑组成。5、实际间距需经计算进行调整。6、节点分布需考虑管径转变和旁通等因素。7、荷载及长细比将影响节点分布
(仙桃桥架侧纵向抗震支架-桥架双向抗震支架)
仙桃机电管线抗震支架-仙桃建筑机电管线抗震支架-在产品质量要求以及产品的主材:C型钢。1、决定C型钢价格的主要有钢材材质、钢材厚度和钢材工艺、镀层。
钢材的材质:目前C型钢的原材料一般是Q235B钢卷。目前内生产这种钢卷的生产商有很多。而内比较有名的钢材原产公司大家也是耳熟能详,如首钢、武钢、鞍钢、唐钢、沙钢、包钢等,大的原材料生产公司,一般生产的钢材质量好,荷载性能也更佳,相对的价格略高;进口的,如韩国浦项等,但是价格更高,使用率较低。大家除了避免采购作坊式钢材公司的产品外,还要警惕非Q235B钢材的产品。
钢材的厚度:根据图集《装配式管道支吊架(含抗震支架)》18R417-2,抗震支架常用的C型钢主要有41*41*2.0及41*52*2.5等,通常简称为41C型钢和52C型钢。以41C型钢为例,标准宽度为41mm,高度为41mm, 厚度为2.0mm。而非标的产品厚度小质量差,大家可用游标卡尺等常规工具检测产品。
