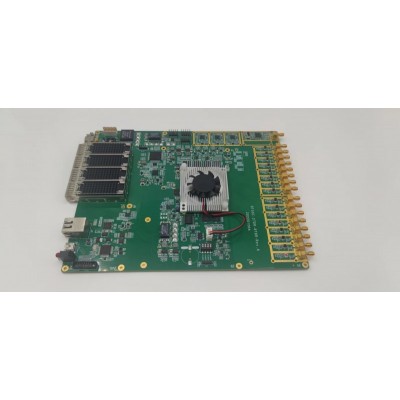

本平台采用Xilinx ZYNQ UltraScale+ XCZU27DR RFSoC主芯片,配备大规模FPGA
逻辑资源,8个RF-ADC,8个RF-DAC,高速串行收发器,可扩展I/O端口和DDR4内存,是
一套完整自洽的全可编程射频系统,用户可基于RFSoC获得成本优势、快速部署优势、以
及高易用性优势。
Xilinx Zynq UltraScale+ RFSoC器件是业界一的单芯片自适应射频平台,为射频系
统取消了分立高速转换器,功耗和封装面积减少50%,移除了高功耗的JESD204B数字接口,
提供直接RF采样能力,RF信号链具有完整的可编程性,实现了高度的平台灵活性。RFSo
C在单芯片中集成了大规模FPGA逻辑、大规模DSP和存储器,一个四**Cortex-A53 Ar
m处理器,一个双**Cortex-R5实时处理器。此外,RFSoC器件还具有*有的RFDC数据
转换器硬核,包括分支选择器、数字上变频器、数字下变频器、数字任意频率合成器、高速
插值FIR滤波器、高速抽取FIR滤波器、数字幅相补偿器等组件。转换器具备高动态范围、
高采样率和高分辨率。在大多数情况下,数字下变频(DDC)和数字上变频(DUC)*使用F
PGA内部资源,基带数据可以直接输入到FPGA逻辑中。
性能方面,RFSoC拥有4GHz模拟带宽和Nyquist带通采样能力,可以满足0-4GHz几乎
任意频点1600MHz带宽信号的RF直接采样。可以降低RF信号处理链的复杂性,较大化输入
/输出通道密度,而不会牺牲宽带,并利用异构架构提高处理能力和灵活性。能够满足诸如
无线应用的机器学习或通信领域,Massive-MIMO远程射频单元、毫米波移动回传、5G基
站、固定无线访问、预警雷达、有线Remote-PHY节点、测试测量、卫星通信等高性能RF
应用。
2. 特性与规格
2.1 芯片组/SoC
Xilinx Zynq UltraScale+ XCZU27DR-2FFVG1517E RFSoC
四核 ARM Cortex-A53 作为频率能高达 1.5GHz 的应用处理单元
双核 ARM Cortex-R5 作为实时处理单元
930K 逻辑单元
425K LUT查找表
38.0Mb Block RAM
22.5Mb UltraRAM
4,272 DSP48E
2.2 存储器
PS 2xDDR4 (4GB,32bit,2400MT/s)
PL 4xDDR4 (8GB,64bit,2666MT/s)
PS 2xQSPI Flash (512MB,8bit) 固化配置文件
PS 1xMicroSD卡槽
2.3 高速接口
RF x8 RF-ADC (12-bit,4.096GSPS)射频端口
RF x8 RF-DAC (14-bit,6.554GSPS)射频端口
PL x4 QSFP28 100Gbps光口
RF x1 外部参考输入端口
RF x1 外部PLL同步脉冲输入端口
2.4 通用接口
x1 10/100/1000 Ethernet RGMII RJ45网口 (PS端)
x1 10/100/1000 Ethernet RGMII RJ45网口 (PL端)
x1 J30J-9KJW电源供电接口 (DC-12V)
x1 USB-JTAG/UART调试接口
x1 JTAG接口
x2 PMOD GPIO接口
x4 按键
2.5 参考工程及配套软件
ADC/DAC回环测试工程
板内多瓦片同步(MTS)参考工程
QSFP28 x4 IBERT回环测试参考工程
