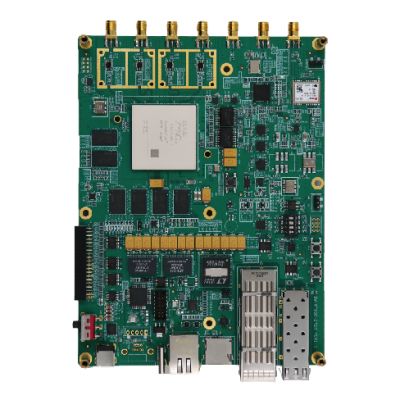

ZXB-RFSOC-2T2R数模混he信号处理卡,采用Xilinx ZYNQ UltraScale+RFSoCZU27DR,
可以访问大型FPGA 门密度,2 路ADC / DAC 端口,可扩展I / O 端口和DDR4 内存,适用于
各种不同的可编程应用,带有ZU27DR FPGA 的ZXB-RFSOC-2T2R 由2 路12 位,采样率
4.0GSPS ADC 和2 路14 位,采样率6.554 GSPS DAC 端口提供支持。
Ø RF发送和RF接收端口通过高性能SMA侧插RF 连接器对外连接,以ZYNQ
UltraScale+ RFSOC作为**处理系统,具有丰富的外设接口用于匹配信号处理的外
围控制信号传输;
Ø 板载40Gbps QSFP 连接器提供光口,10Gbps SFP光口,可与模拟和数字转换并行地
有效处理高速数据;
Ø PS和PL分别配有内存4GBDDR4和2GBDDR4内存;支持Micro SD card (support
UHS) 、10/100/1000 Ethernet ;
Ø USB JTAG/UART 支持板卡JTAG 加载模式共用UART 输出、1路RS232接口、1个
GPS模块、GPIO扩展接口,用于功能的扩展。
性能指标:
FPGA芯片
• Zynq UltraScale+ XCZU27DR-2FFVE1156I
RF接口
• X2ADC (12-bit 、4.096GSPS) ports
• X2DAC (14-bit、6.554GSPS) ports
接口速率
• 40G(1个)
内存
• PS 4xDDR4(4GB,64bit,2666MT/s)
• PL 2xDDR4(4GB,64bit,2666MT/s)
板卡供电
• 常用的2.5mm圆头电源插座(DC+12V)
尺寸
• 180mm*135mm
环境温度要求 • 工作时-40℃
KIT INCLUDES
--RFSOM模块
--参考工程:ADC/DAC回环、PL接 口测试工程、OS镜像
-- RF Analyzer(
JTAG版本用于ADC/DAC基本指标测试
PS端口
• 2xQSPI flash(512MB,8bit)固化配置文件
• 1x 10/100/1000 Ethernet RGMII (RJ45) 网口
• 1x USB_JTA2xG/UART 调试接口
• 1x JTAG 调试接口
• 1x Mircro SD Card
PL端接口
• 2路 ADC (12-bit、4.096GSPS)端口
• 2 路 DAC (14-bit、6.554GSPS)端口
• 1X QSFP+ 40G 光口
• 1XSFP+ 10G 光口
• 1路I2C接口的EEPROM
• 1路GPIO接口(接口形式:侧插SMA连接器)
• GPS接口(接口形式:侧插SMA连接器)
• 1路SPI接口和1路GPIO(接口形式:J30J连接器)
• 36XGPIOs(接口形式:2.0mm间距弯插排座)
• 1XRS232接口(接口形式:2.0mm间距弯插排座)
• 8XLEDs
