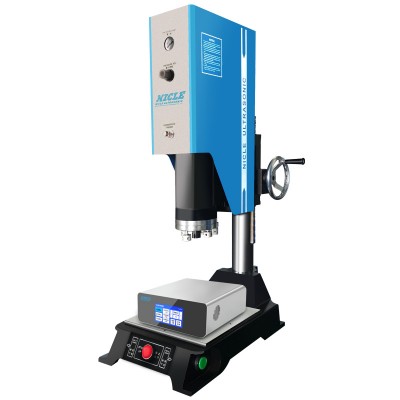

自动追频超声波焊接机
产品型号:NC-1526E
产品品牌:尼可超声波
产品描述:
• 频率功率:15K2600W / 20K2000W
• 工作电源:AC220V 50/60Hz
• 输出时间:时间控制0.01—9.99s
• 焊接模式:时间+能量+持续
• 电路系统:数字自动追频
• 语言系统:中文/英文
• 作用对象:ABS、PP、PE、PC、AS、PA、PMMA、AMMA、PET、POM等塑料
• 适用产品:充电器、电蚊拍、器械、音箱外壳、空气过滤袋、键盘、遥控器等
• 质保日期:整机质保一年
• 设备现状:现货 (模具定制需要3天)
• 发货期限:自买家付款起 7天 内发货
产品详细
获取报价欢迎直接咨询在线客服
这是一款我司研发生产的智能型数字超声波焊接机。该系列产品使用完善优化的自动追频跟踪技术,使产品性能更加稳定运行更加可靠。灵活的人机界面配置工作方式,使产品应用更加灵活方便。

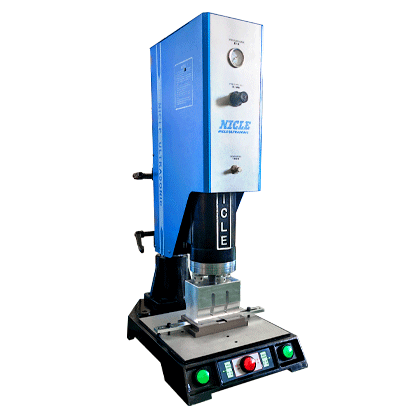

(超声波焊接机+模具)

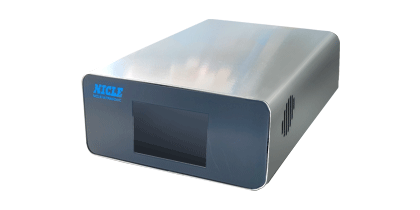

(超声波电箱/电源)
焊 接 原 理:
可塑性塑料的超声波加工,是利用工作界面间在高压、高频率的摩擦而使分子间急速产生热量,当此热量足够熔化工作时,停止超声波发振,工作界面继续保持高压的情况下,此时工件接面由熔融而固化,完成加工程序。
通常用于塑料加工的频率有20KHZ和15KHZ,其中20KHZ是在人类听觉之外,故称为超声波,但15KHZ仍在人类听觉范围之内。
将220V,50/60HZ转变为15KHZ(或20KHZ)之高压电能输出给换能器的压电陶瓷使换能器产生同等频率的机械震动,利用振动子转换成机械能。如此的机械振动,经由振动子,焊头传至加工物,并利用空气压力,产生工作接面之摩擦效果。换能器和扩大锥装在发振筒内。外接焊头,利用空压系统和控制回路,在事先设定之条件下,以完成操作程序。
产 品 特 点:
• 4核32位处理器,485通讯
• 中、英文等多种语言定制
• 全触摸的人机交互界面,清晰易懂,自动监测、故障输出,一目了然
• 实时频率自动追频,易于自动化控制
• 30-125mm行程气缸可互换,根据产品灵活应变
• 若出现音波过载,自动切断输出,有效保护电路
• 模具阻抗分析、过载、换能器电压等保护
• 焊接参数可视化,可存储,并可记录每一次产品的焊接情况和品质
• 电路实时自动跟踪换能器频率,让信号的频率和换能器的谐振频率保持一致并且长期工作
• 智能化频率控制,免去手动调频的不便
• 品质管理(时间、能量、焊接记录、再发振功能)
• 焊接模式:时间、能量、连续功率输出
• 控制模式:非标、安全、快速、连振
• 焊接振幅可调(1%精度)振幅补偿
• 全机身CNC加工,重压铸造工艺,钢性强,美观更精密
• 水平四点调整功率,工件校模方便
• 双手启动,前沿有紧急制动按钮;可用外部开关控制
• 焊接升降及调模均采用手轮+齿条
• 功能强大、品质优良,焊接稳定
• 符合国际标准CE、FCC认证

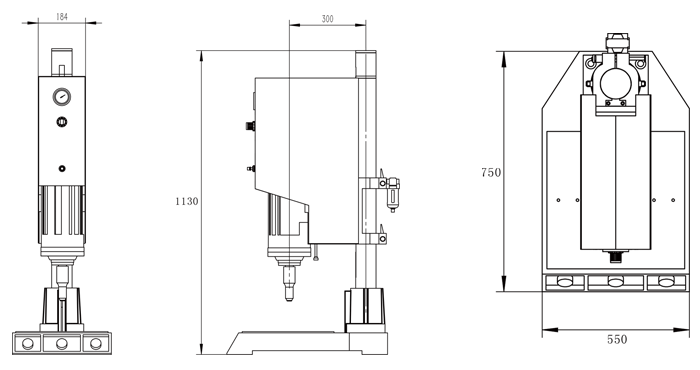

产 品 图 纸:
产 品 参 数:
机器名称 | 尼可牌智能型数字超声波焊接机 |
机器型号 | NC-1526E、NC-2020E |
输出功率 | 2600W(NC-1526E)、2000W(NC-2020E) |
频 率 | 15KHz(NC-1526E)、20KHz(NC-2020E) |
动力形式 | 超声波 |
输入电压 | (单相)220V 50/60Hz |
焊头行程 | 75mm |
机身行程 | 275-455mm |
输出时间 | 时间控制0.01-9.99s |
时间精度 | ±0.005s |
电流指示 | 输出振幅指示 |
振幅调节 | 精度可调 |
冷却系统 | 风冷 |
气 压 | 1-8bar |
焊接面积 | 产品直径15cm(NC-1526E)、产品直径10cm(NC-2020E) |
焊接模式 | 时间+能量+持续 |
电路系统 | 数字智能自动追频 |
报警异常 | 存储器和数值、模具负载判断、换能器电压保护、各路电压按钮状态等 |
工作模式 | 双手启动,前部有紧急制动,也可附加外部开关 |
语言系统 | 中文/英文 |
压机尺寸 | 550(长)*750(宽)*1130(高)(mm) |
电箱尺寸 | 240(长)*330(宽)*95(高)(mm) |
净 重 | 60kg |
