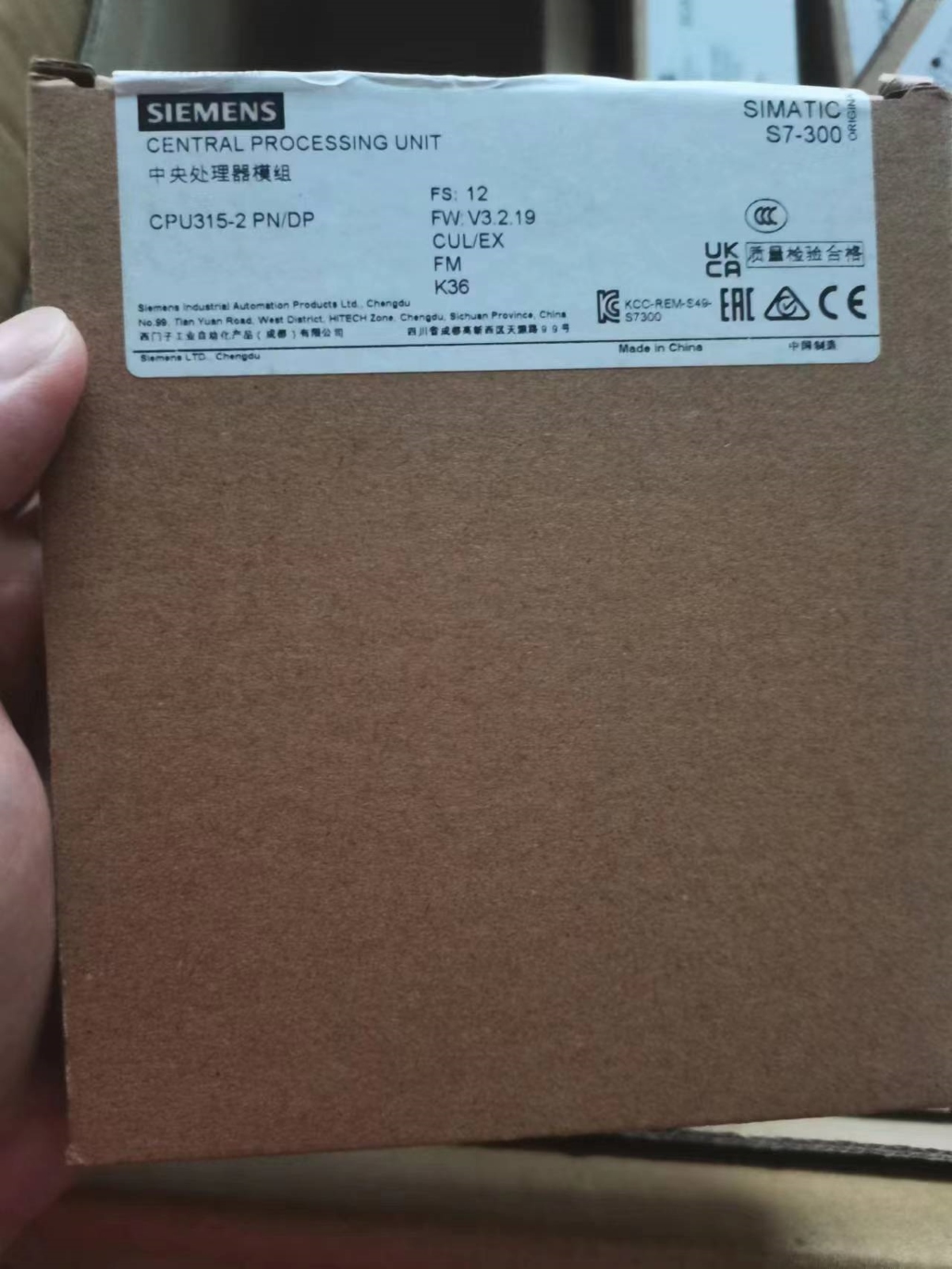

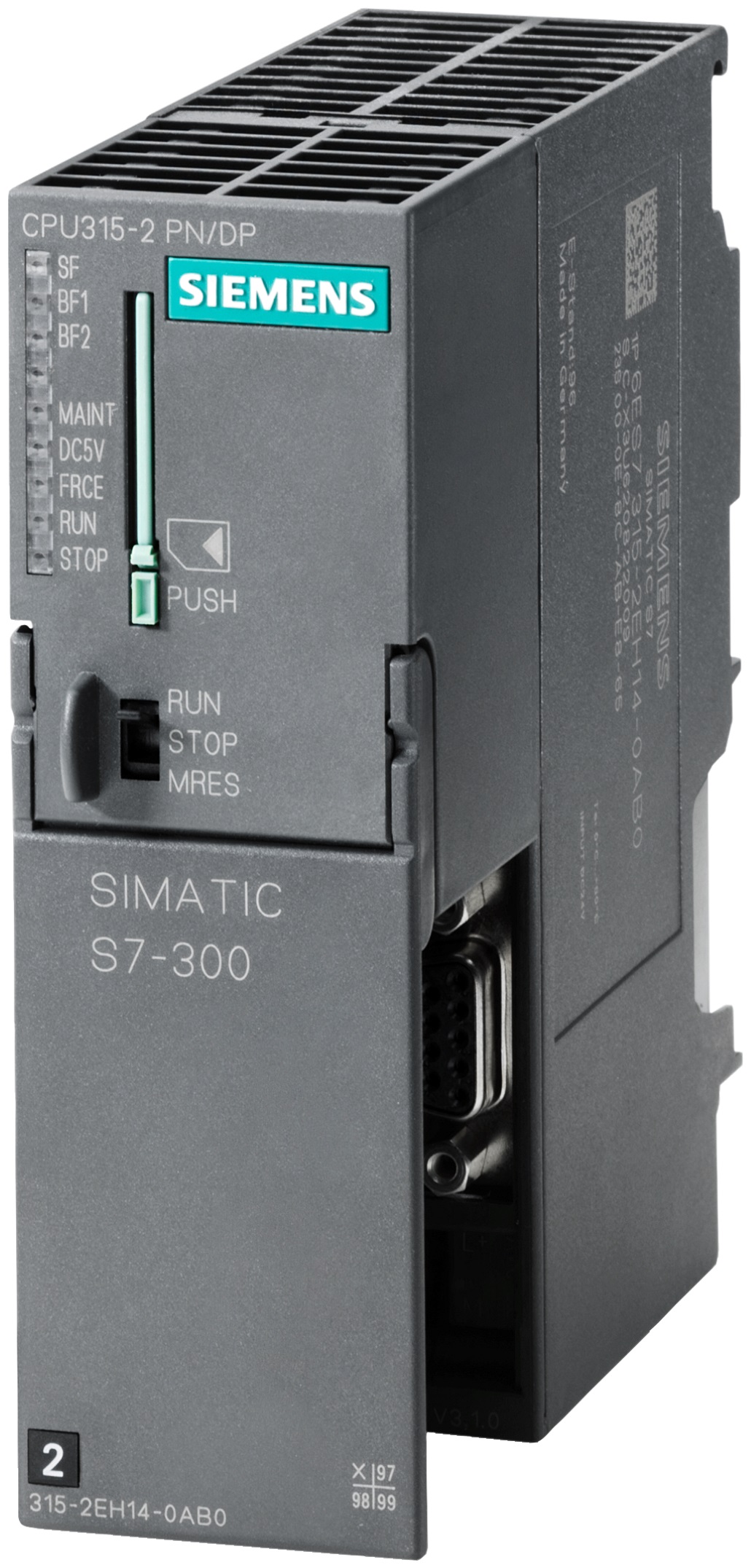

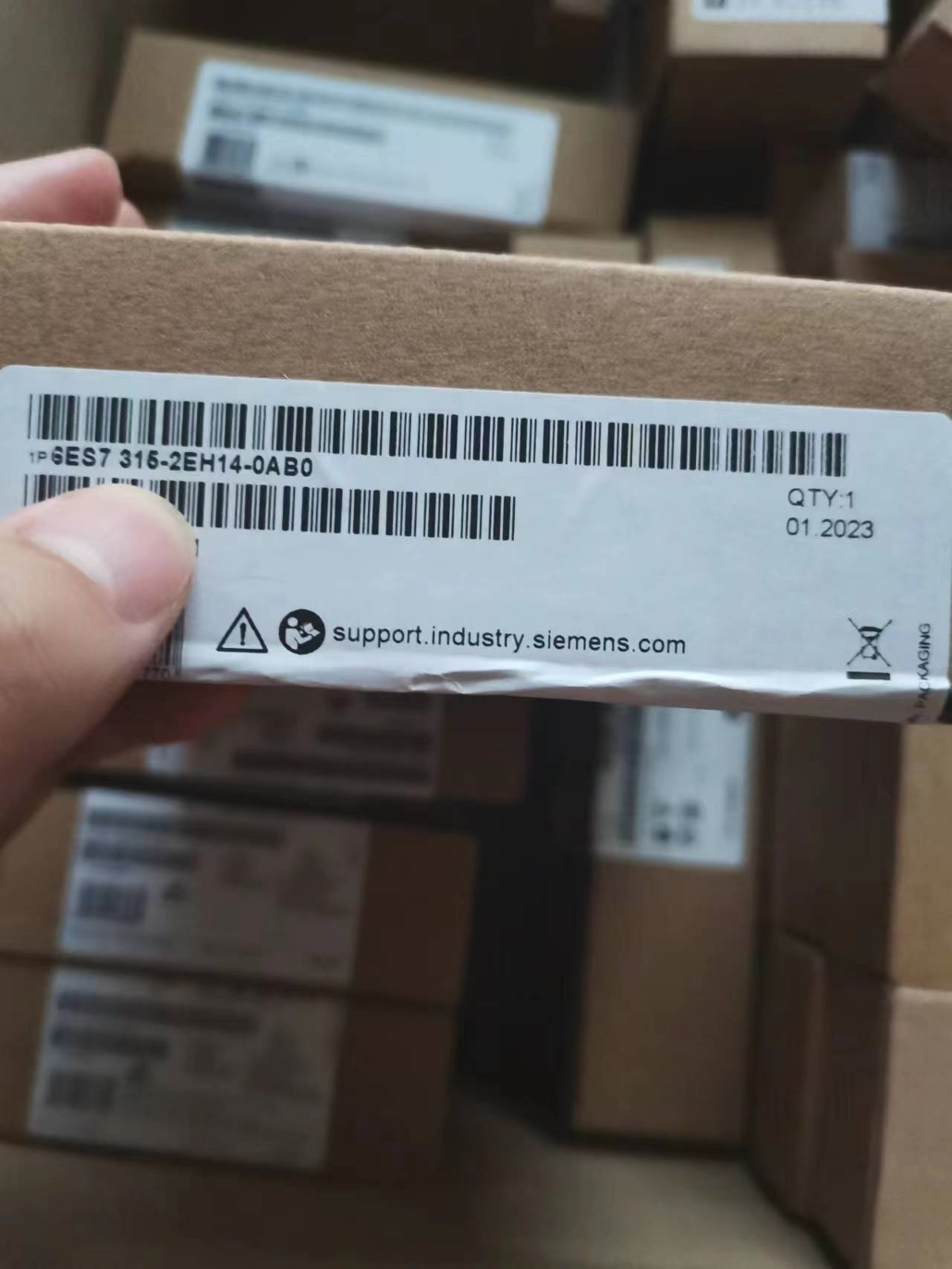

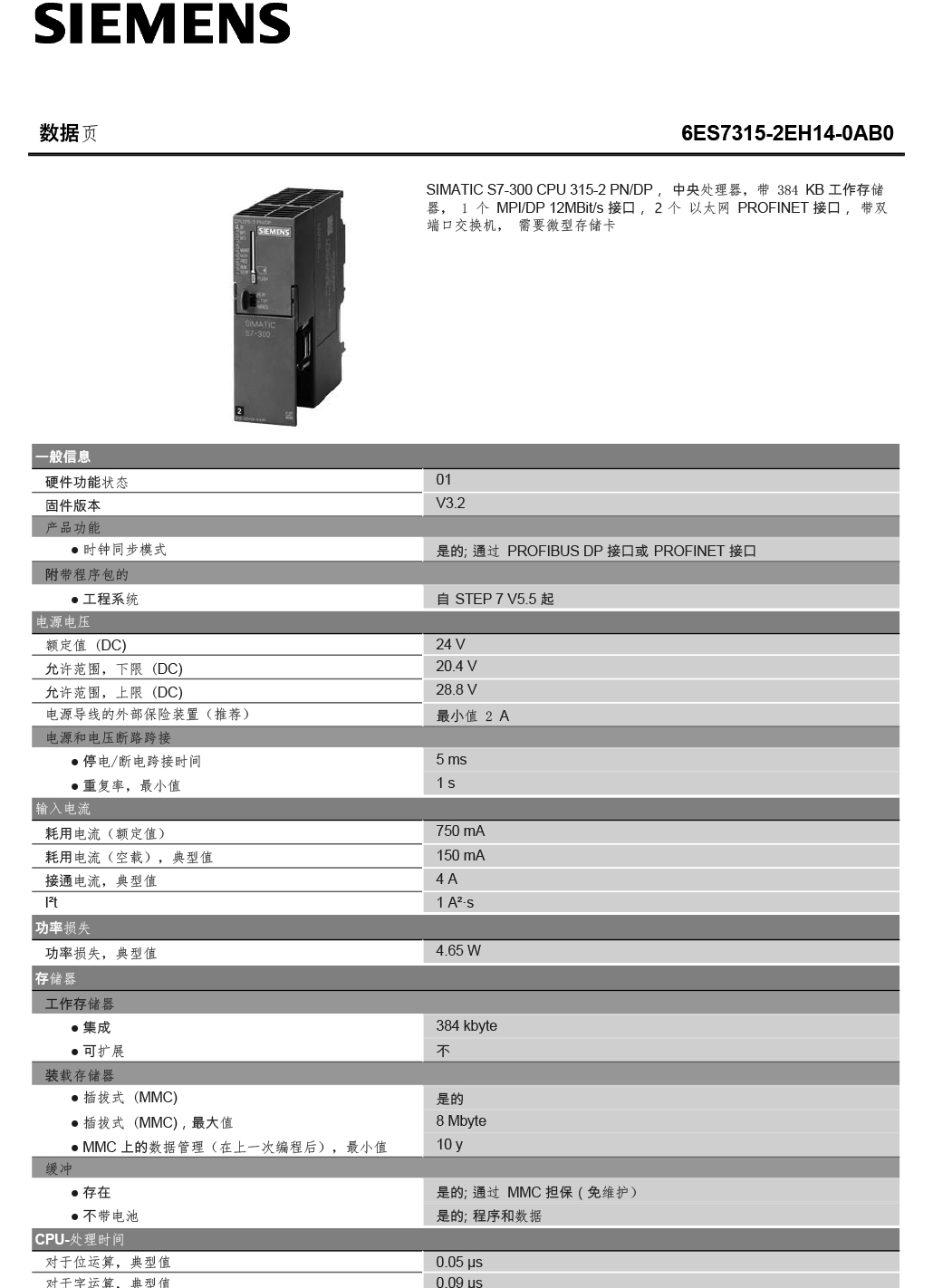

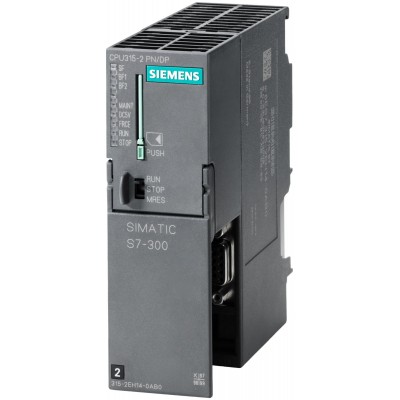

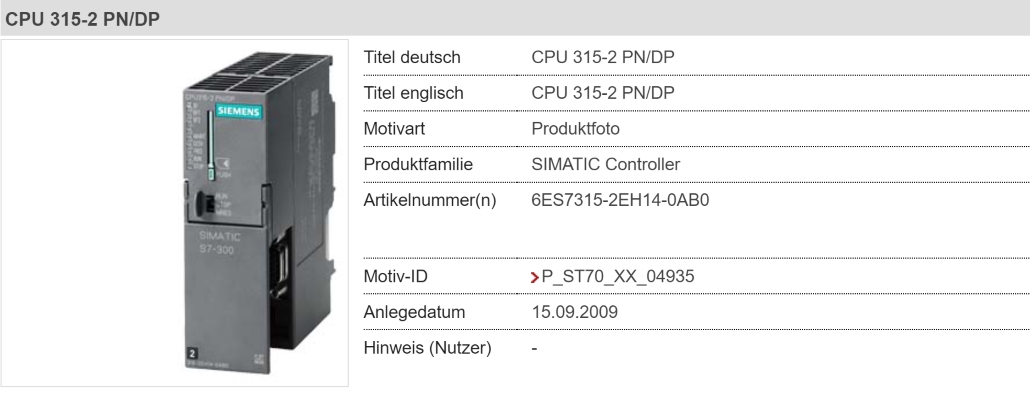

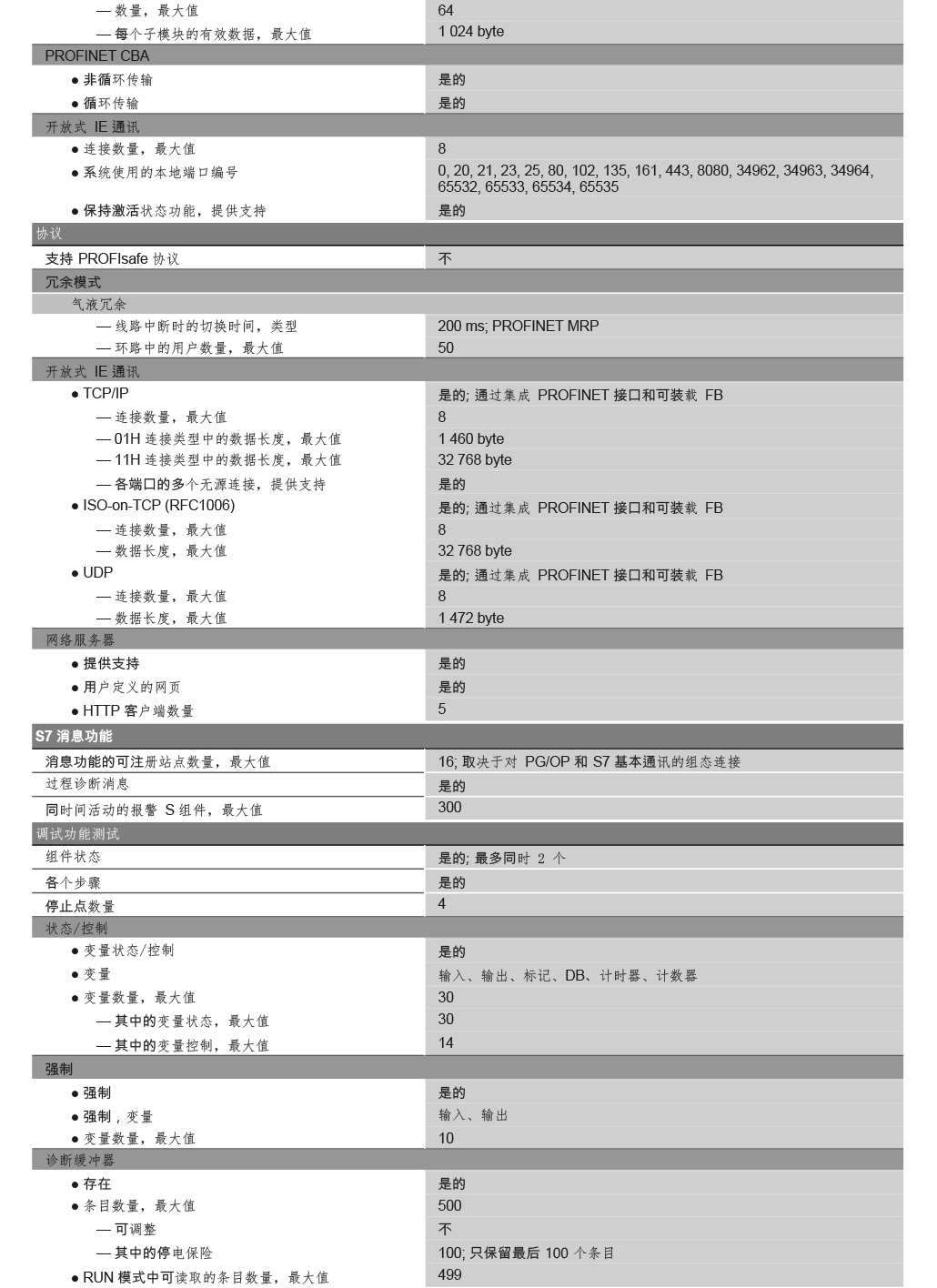

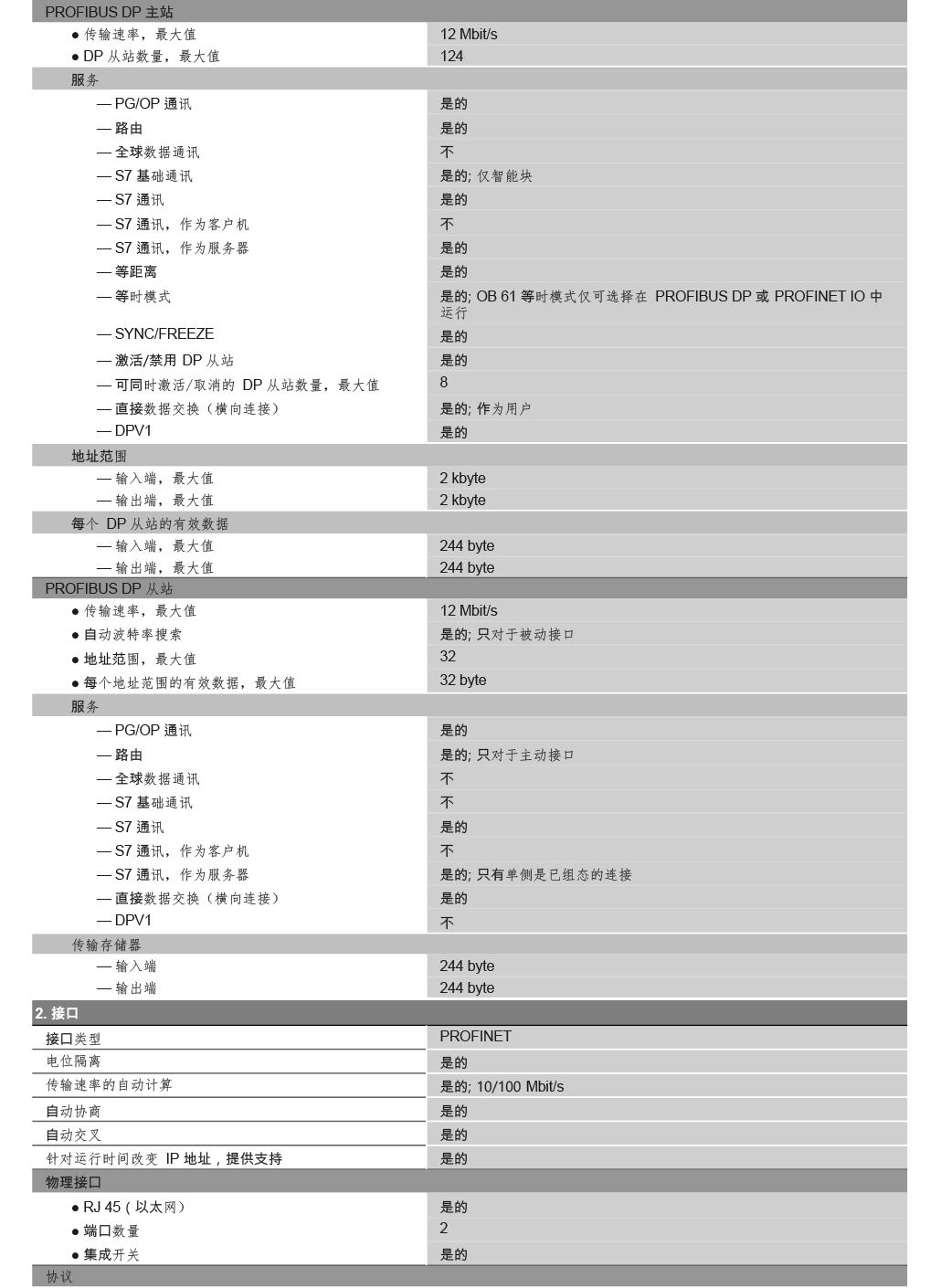

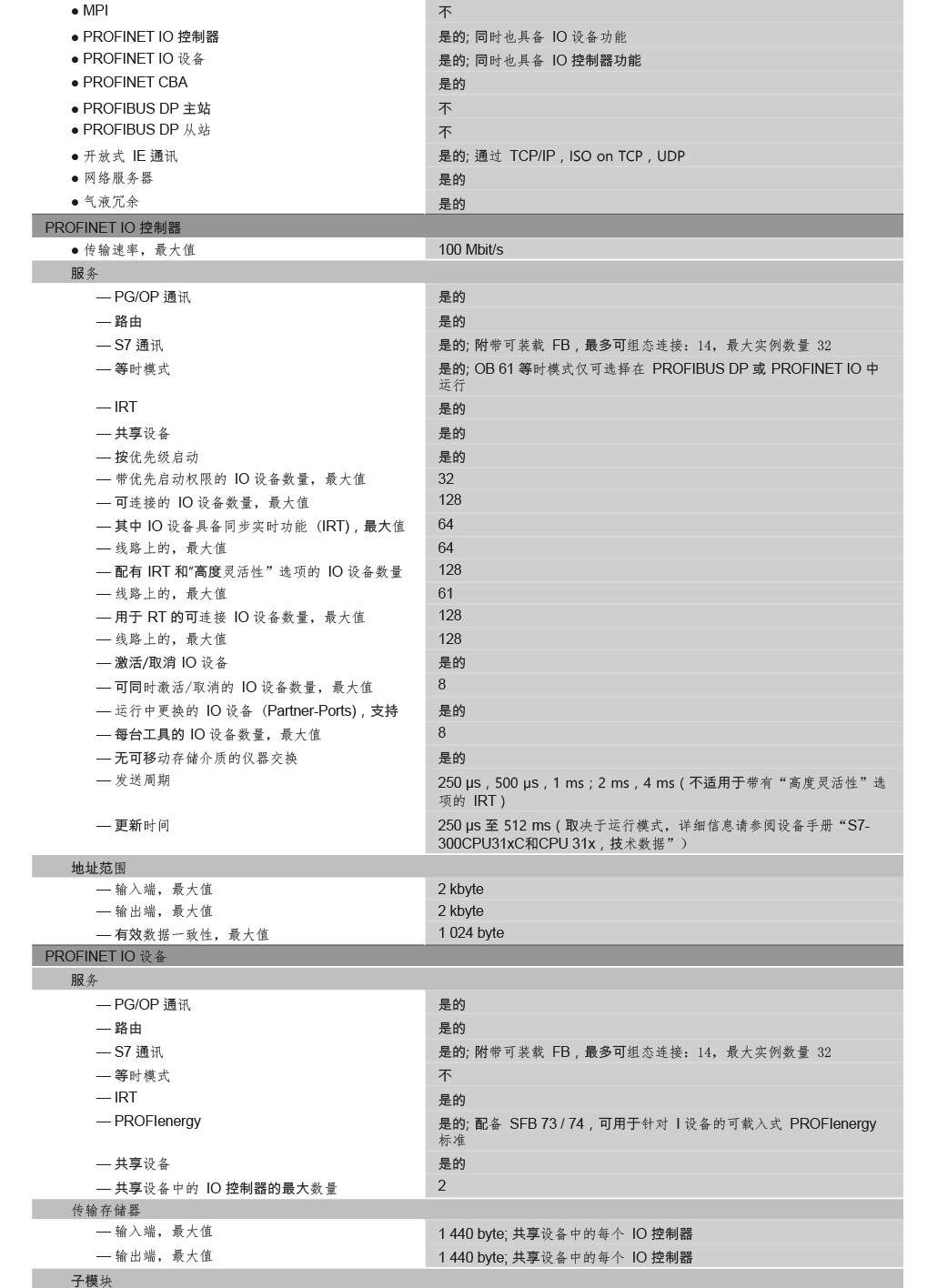

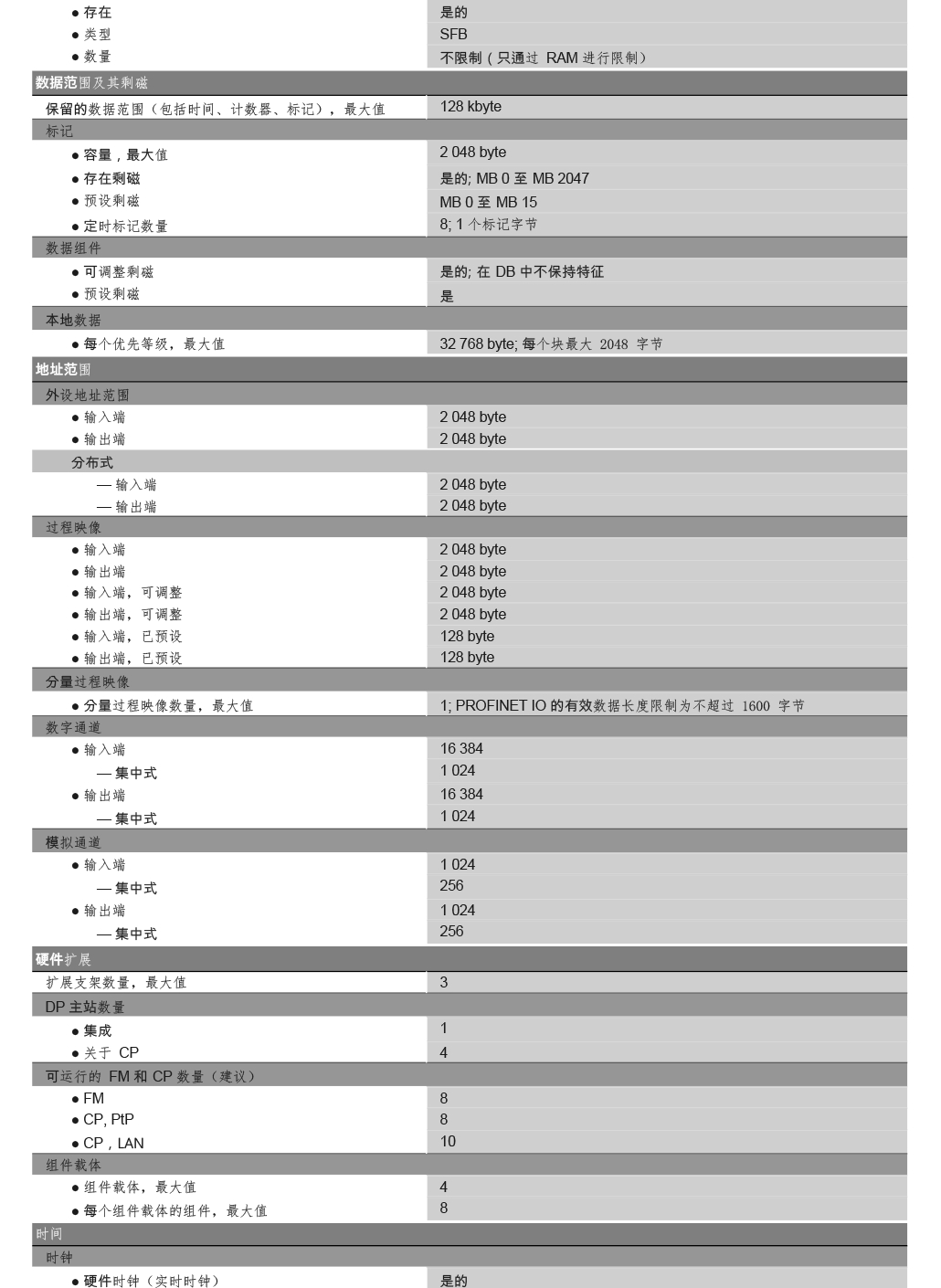

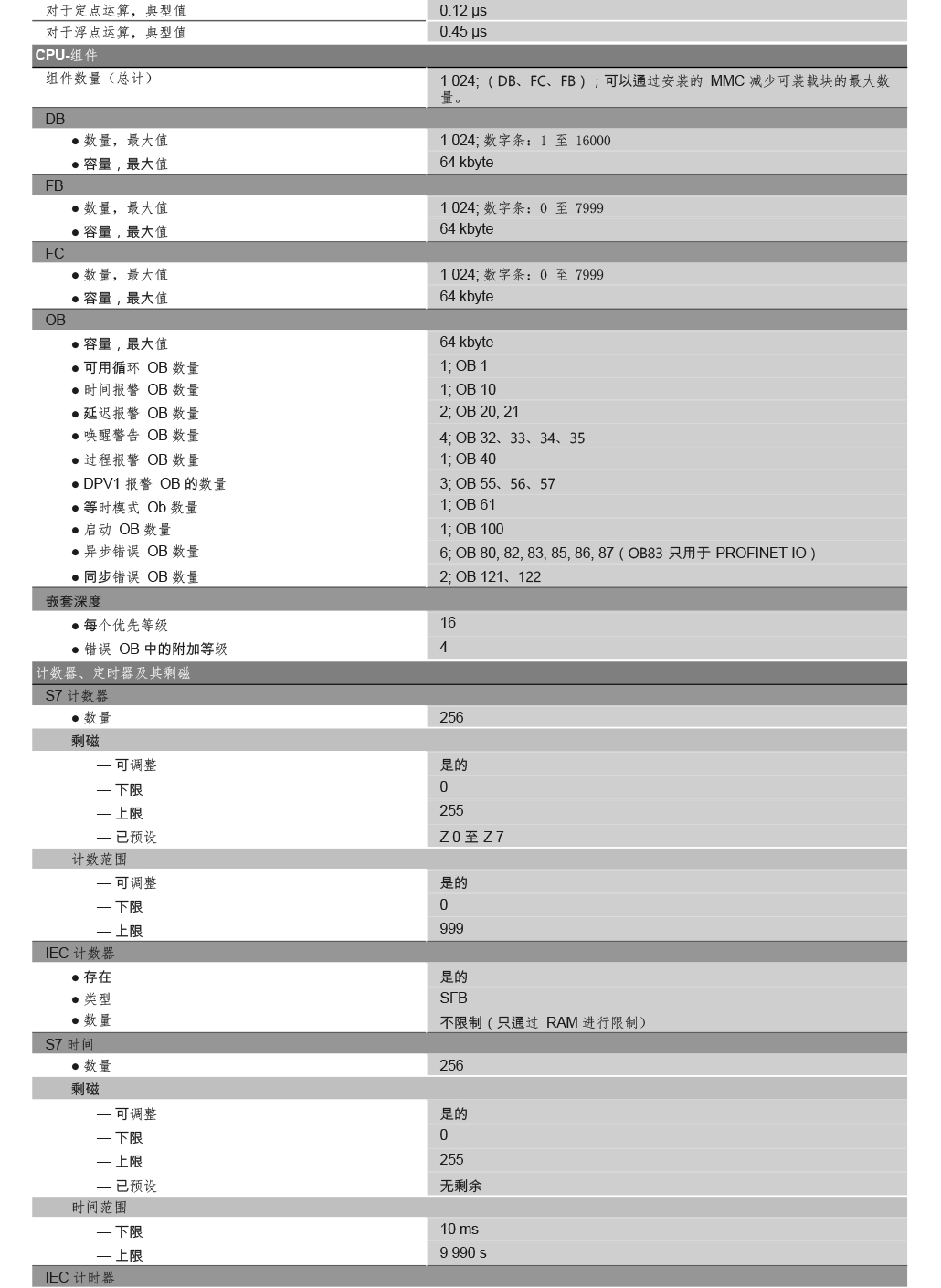

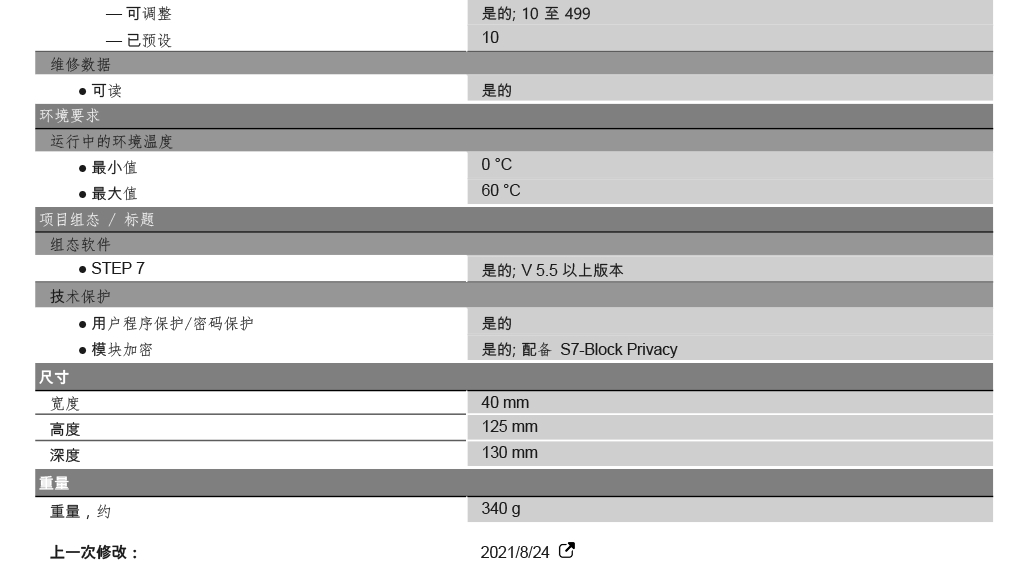

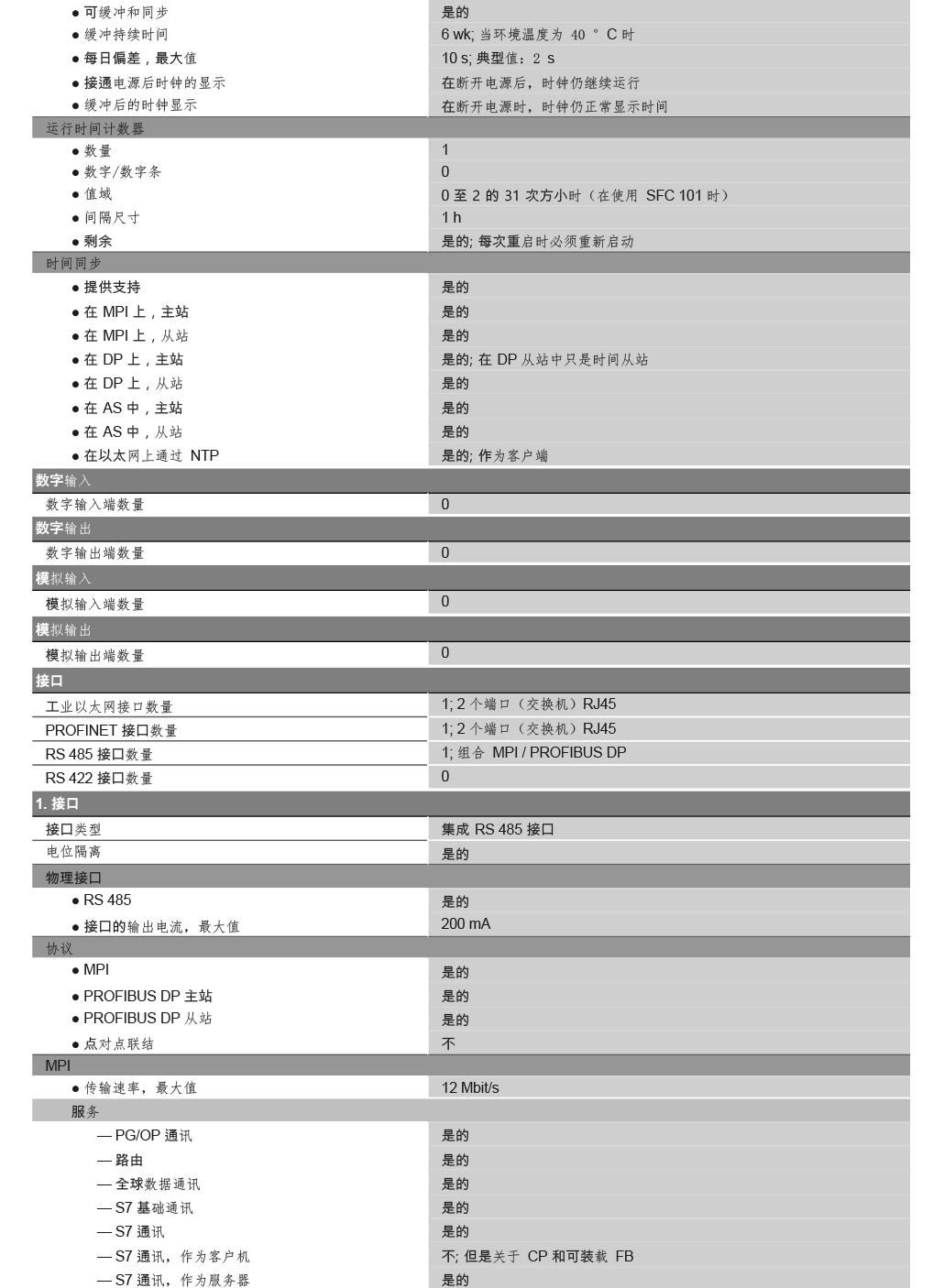

型号：6ES7315-2EH14-0AB0
SIMATIC S7-300 CPU 315-2 PN/DP， 中央处理器，带 384 KB 工作存储器， 1 个 MPI/DP 12MBit/s 接口， 2 个 以太网 PROFINET 接口， 带双端口交换机， 需要微型存储卡
Siemens 可编程逻辑控制器， PN/DP ， 24V 直流 - SIMATIC S7-300 系列 - 6ES7315-2EH14-0AB0
使用 Siemens 的这款可编程逻辑控制器 (PLC) ，确保您的自动化技术应用高效运行。其集成的中央处理单元具有 384 KB (千字节) 工作内存，可实现快速高效的处理。这为简单的软件实施技术任务 (如轻松的运动控制和基本工程任务) 提供了理想的平台。灵活的扩展 Ability 允许为该装置配置多达 32 个模块。这款高效可靠的控制器是创新解决方案的可靠基础，也是实现完全集成自动化的重要工具。
1.密码保护以防止未经授权访问程序
2.用于存储最近 500 个错误和中断事件的诊断缓冲器，用于诊断目的
3.包括 LED (发光二极管) ，可指示硬件和编程错误以及操作状态
4.二进制和浮点运算的高处理能力
5.包括以太网和 PROFINET 接口，提供多功能性
此 PLC 是否会在断电时存储数据？
此 PLC 上的 CPU (中央处理单元) 可在发生电源故障时自动保存多达 128KB 的数据。电源恢复后，您的数据将再次可用并保持不变。
西门子S7-300硬件介绍
一、S7－300主要支持的硬件有：
（1）电源（PS）
电源模块提供了机架和CPU内部的供电电源，置于1号机架的位置。
（2）中央处理器（CPU）
CPU存储并处理用户程序，为模块分配参数，通过嵌入的MPI总线处理编程设备和PC、模块、其它站点之间的通讯，并可以为进行DP主站或从站操作装配一个集成的DP接口。置于2号机架。
（3）接口模块（IM）
接口模块将各个机架连接在一起。不同型号的接口模块可支持机架扩展或PROFIBUS DP连接。置于3号机架，没有接口模块时，机架位置为空。
（4）信号模块（SM）
通常称为I/O（输入/输出）模块。测量输入信号并控制输出设备。信号模块可用于数字信号和模拟信号，还可用于进行连接，如传感器和启动器的连接。
（5）功能模块（FM）
用于进行复杂的、重要的但独立于CPU的过程，如：计算、位置控制和闭环控制。
（6）通讯处理器（CP）
模块化的通讯处理器通过连接各个SIMATIC站点，如：工业以太网，PROFIBUS或串行的点对点连接等。
后三个模块在机架上可以任意放置，系统可以自动分配模块的地址。
需要说明的是，每个机架最多只能安装8个信号模块、功能模块或通讯模块。如果系统任务超过了8个，则可以扩展机架（每个带CPU的中央机架可以扩展3个机架）。
各个模块的性能具体如下：
（1）电源模块（PS）
电源模块用于将SIMATIC S7-300 连接到120/230V AC电源。
（2）接口模块
接口模块用于多机架配置时连接主机架(CR)和扩展机架 (ER)。S7-300通过分布式的主机架(CR)和3个扩展机架(ER)，可以操作多达32个模块。运行时无需风扇。
（3）CPU模块
各种CPU 有各种不同的性能，例如，有的CPU 上集成有输入/输出点，有的CPU上集成有PROFI- BUS-DP通讯接口等。
以上只是列出了部分指标，设计时还要参看相应的手册。
（4）信号模块
信号模块用于数字量和模拟量输入/输出，又分DI/DO（数字量输入/输出）和AI/AO（模拟量输入/输出）模块。
①数字量输入模块：
②数字量输出模块：
③数字输入/输出模块：
④继电器输出模块：
⑤模拟量输入模块
⑥模拟量输出模块：
⑦模拟量输入/输出模块：
（5）功能模块
西门子S7－300功能模块模块适用于各种场合，功能块的所有参数都在STEP7中分配，操作方便，而且不必编程。包括：计数器模块（FM350），定位模块（FM351），凸轮控制模块（FM352），闭环控制模块（FM355）等许多用于特定场合的模块。
（6）通讯模块（CP）
S7－300通讯模块是用于连接网络和点对点通讯用的专用模块，比如：用于S7－300和SIMATIC C7通过PROFIBUS通讯的模块CP343－5，用于S7－300和工业以网通讯的模块CP343－1及CP343－1 IT等。
二、S7－300CPU前面板说明
S7－300CPU前面板如上图所示。需要说明的是，S7－300系列有20种不同的CPU，每种CPU的前面板是不同的，但也是大同小异。现以CPU318－2为例，分别说明如下：
1、负载电源模块
负载电源模块用于将AC 220V电源转化为DC 24V，供CPU和I/O模块及其它模块使用。
2、后备电池
后备电池的作用是在PLC断电时，用来保证CPU实时时钟的正常运行，并可以保存用户的程序和数据（在RAM中）。有的低端的CPU因为没有实时时钟，没有后备电池。
3、DC 24V接线端子
CPU输出一个DC 24V，L＋和M分别是DC 24V的正极和负极。可用作CPU开关信号输入或外部元器件的电源。
4、模式选择开关
模式选择开关用来选择CPU的运行方式。有的该开关是一种钥匙开关，改变运行方式需要插入钥匙，用来防止未经授权的人改变CPU的运行方式。
模式选择开关各位置的含义如下：
（1）RUN－P（运行－编程）位置：CPU不仅执行程序，还可以在线读出和修改程序及改变运行方式；
（2）RUN（运行）位置：CPU执行程序，可以读出程序，但不能修改程序；
（3）STOP（停机）位置：CPU不执行程序，可以读出和修改程序；
（4）MERS（清除存储器）位置：可以复位存储器，使CPU回到初始状态。此位置不能保持，当松开后，又会回到STOP的位置。
5、状态和故障指示灯
（1）SF（系统故障指示，红色）：CPU硬件故障或软件出错时常亮；
（2）BATF（电池故障，红色）：电池电压低或无电池时常亮；
（3）DC 5V（＋5V电源指示，绿色）：CPU和S7－300总线＋5V电源正常时常亮；
（4）FRCE（强制指示，黄色）：至少有一个I/O被强制时常亮；
（5）RUN（运行指示，绿色）：CPU处于RUN运行方式时常亮，重启动时以2Hz的频率闪亮，HOLD状态时以0.5Hz的频率闪亮；
（6）STOP（停机指示，黄色）：CPU处于STOP、HOLD状态时常亮；请求存储器复位时以0.5Hz的频率闪烁；正在复位时以2Hz的频率闪烁；
（7）BUSF（总线故障指示，红色）：Profibud－DP接口硬件或软件故障时常亮。
6、存储器卡
存储器卡用于在断电时保存用户程序和一些数据，可以扩展CPU的存储容量。
7、MPI接口
MPI接口用于CPU与其它PLC、PG/PC（编程器/个人计算机）、OP（操作员接口）通过MPI网络的通信。
8、前连接器
前连接器用于将传感器和执行元件连接到信号模块，前面有盖板（9）保护。
三、SIMATIC S7-300具有多种不同的通讯接口：
.多种通讯处理器用来连接AS-i接口、PROFIBUS 和工业以太网总线系统。
.通讯处理器用来连接点到点的通讯系统。
.多点接口(MPI) 集成在CPU中，用于同时连接编程器、PC机、人机界面系统及其他SIMATIC S7/M7/C7等自动化控制系统。
用户可以方便的使用Step7软件进行通讯组态。
CPU 支持下列通讯类型：
.过程通讯
通过总线(AS-i或PROFIBUS)对I/O模块周期寻址(过程映象交换) 。
.数据通讯
在自动控制系统之间或人机界面(HMI)和几个自动控制系统之间，数据通讯会周期地进行或被用户程序或功能块调用。
通过PROFIBUS的过程通讯
S7-300通过通讯处理器，或通过集成在CPU上的 PROFIBUS-DP接口连接到PROFIBUS-DP网络上。
带有PROFIBUS-DP主站/从站接口的CPU可以使用户能够方便高效地进行组态。
而且，用户通过PROFIBUS-DP分布式I/O就像处理集中的I/O一样，具有相同的组态、地址和编程。
下列设备可以作为通讯的主站：
.SIMATIC S7-300(通过带PROFIBUS-DP 接口CPU或通过 PROFIBUS-DP)
西门子(SIEMENS)公司生产的可编程序控制器，在我国的应用也相当广泛，在冶金、化工、印刷生产线等领域都有应用。西门子(SIEMENS)公司的PLC产品包括LOGO、S7-200、S7-1200、S7-300、S7-400以及博途系列等等。西门子S7系列PLC体积小、速度快、标准化，具有网络通信能力，功能更强，可靠性高。S7系列PLC产品可分为微型PLC(如S7-200)，小规模性能要求的PLC(如S7-300)和中、高性能要求的PLC(如S7-400)等，以及博途系列，S1200/S1500，都是很好的产品。
1．西门子PLC可靠性高，抗干扰能力强，西门子plc高可靠性是电气控制设备的关键性能。西门子PLC由于采用现代大规模集成电路技术，采用严格的生产工艺制造，内部电路采取了的抗干扰技术，具有很高的可靠性。从西门子PLC的机外电路来说，使用西门子PLC构成控制系统，和同等规模的继电接触器系统相比，电气接线及开关接点已减少到数百甚至数千分，故障也就大大降低。此外，西门子PLC带有硬件故障自我检测功能，出现故障时可及时发出警报信息。
3．西门子PLC易学易用，深受工程技术人员喜欢。西门子PLC作为通用工业控制计算机，是面向工矿企业的工控设备。它接口容易，编程语言易于为工程技术人员接受。梯形图语言的图形符号与表达方式和继电器电路图相当接近，只用西门子PLC的少量开关量逻辑控制指令就可以方便地实现继电器电路的功能。为不熟悉电子电路、不懂计算机原理和汇编语言的人使用计算机从事工业控制打开了方便之门。
5．西门子PLC体积小，重量轻，能耗低，由于体积小很容易装入机械内部，是实现机电一体化的理想控制设备。
一、概述
二、西门子PLC全系列产品
1. 应用领域复杂程度
2. 扩展性，运算速度，通讯能力
三、小结
西门子PLC的几种通信方式：
二、RS485串口通讯方设备大部分支持，西门子S7 PLC可以通过选择自由口通信模式控制串口通信。简单的情况是只用发送指令（XMT）向打印机或者变频器等方设备发送信息。不管任何情况，都必须通过S7 PLC编写程序实现。当选择了自由口模式，用户可以通过发送指令（XMT）、接收指令（RCV）、发送中断、接收中断来控制通信口的操作。
在安装西门子触摸屏软件的时候，不停地提示重新启动电脑，而重启电脑无效时，应该怎么处理？
在安装西门子触摸屏软件WinCC Flexiable 2008时，出现未找到SSF文件的错误，应该怎么解决？
1、全局数据包通信方式
3、组态连接通信方式
西门子电机软启动器的常见故障
电动机起不来的原因大致分两种情况：
· 是启动参数或启动曲线不合适造成电机起不来，这是常见故障。前者在使用过程当中会发生，但几率低于接触器的故障率。后者多发生在次投运调试，调试好以后就不会出现。多数的厂家不会出现此现象，启动程序性能好，出厂值设定的适用性强。只有很少厂家的产品需要厂家自己去调试。
可控硅击穿或，此类故障不分，因厂家而易，但都比接触器的故障率低，而且主要问题出现在饼式可控硅的安装工艺上。
相对于软启动器来讲，控制器烧毁故障是严重的。有的厂家此类故障造成的返修率已30%。进口的或合资的厂家此类问题不多见。主要是控制器的电源和触发电路以及输入电路三部分容易烧毁。
电动机在运行的装态下因软起动器受干扰而停机在停止状态下因软起动器受干扰而起动是时有发生，前者较普遍，后者只有两个发生过。
· 是产量问题，
§ 软启动器内部插接件接触不良。
五、PROFIBUS-DP通讯PROFIBUS-DP现场总线是一种开放式现场总线系统，符合欧洲标准和标准。PROFIBUS-DP通信的结构非常精简，传输速度很高且稳定，非常适合PLC与现场分散的I/O设备之间的通信。
