1 产品概述

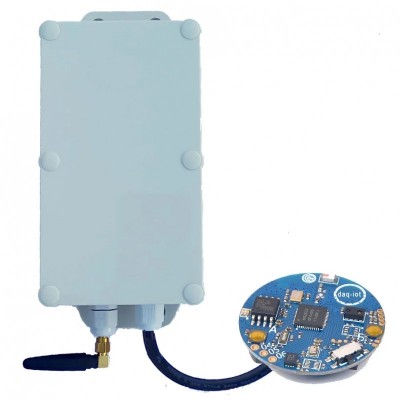

SC-LP-VIB微功耗无线振动传感器针对大型电动机、发电风机、水泵、振动筛等设备进行振动监测采集及异常振动报警的一款产品。
本产品可以设定时间间隔进行振动数据采集,并将数据上传到服务器,用户可通过手机电脑查看数据。终端内置长寿命锂电池,支持采NB-IOT/LoRa通信方式,能够克服现场特殊环境导致的无线通信遮挡,大大简化现场部署时间和降低施工费用。
2 服务理念
我司郑重承诺:
您购买的不仅仅是产品,还有细致、周到的技术支持服务!!!( =^_^= )
本产品,现场只需普通工人安装即可! 无需调试!
我们免费提供远程指导,远程配置调试服务,将数据发送至用户***的云平台。
免费提供物联网方案咨询服务!
3 产品特性
3.1 振动采集特性
振动测量范围:0-16000mg
灵敏度:上次测量值的 10%(***小值取 100mg)
传感器类型:***MEMS传感器
采集频率:1~60秒
唤醒模式:间隔唤醒
发送方式:采集的振动加速度变化量超过10%发送;按设定间隔定时强制发送当前采集值
3.2 电气特性
供电方式:3.6V 长寿命锂电池供电(不可充电)
电池容量:19000mAh
工作功耗:电流小于200mA
待机电流:小于5uA
天线:内置FPC柔性天线
3.3 结构特性
主体尺寸:120×70×48mm
材质:ABS 阻燃,防水塑壳
主体防护等级:IP68
主体安装方式:粘贴或螺钉紧固或捆扎安装
3.4 工作环境
环境温度-25°C~75°C,湿度0~95%(非冷凝)
4 产品核心优势
v 安装简单,快速部署,助力物联网项目快速落地
v 提供原始照片,方便核对校验
v 非侵入式采集,不影响设备正常工作
5 平台对接
可通过物联网平台进行对接。
5.1 平台数据示例
{"serviceId":"UpdataToDev","serviceData":"{"VoltageCur":372,"TmpWidth":10,"TimePeriod":29,"MinCntSet":6,"IntData3":271,"IntData2":959,"IntData1":21,"InfoId":1,"ICCID":"1119205006447355","Extend2":9,"Extend1":17}"}
5.2 参数说明
上报数据,内容包含:messageID,温度偏差,温度采集周期,强制发送时间, 有效参数(温度值)3 个,电池电压值,信号强度,数据发送次数,ICCID
InfoId,上报数据固定为 1(0x01),1.2.1-1.2.4 范围均为 001-255 1.2.2 TmpWidth,用于设置温度回差,单位 0.1 度,比如设置 5 为 0.5 度,温度变 化超过 0.5 度上报数据
TimePeriod,采集周期,采集周期的范围可设 1-255s,默认 10s,每隔固定 T 采集一次
MinCntSet,强制上传时间,单位 5min,默认 48 即 48*5=240min=4 小时(有 一定误差) IntData1-3,温度信息,带符号 16 位,带 1 位小数,比如 256 代表 25.6 度 1.2.6 VoltageCur,电池电压值,带符号 16 位,带 2 位小数,比如 367 代表 3.67v 1.2.7 Extend1,扩展信息 1,无符号 16 位,用于显示 CSQ 信号值,范围 0-31,99 代表未知RSSI=CSQ*2-113,CSQ 值越大信号越好,99 代表无法获取或其他故障
Extend2,扩展信息 2,无符号 16 位,用于显示传感器上电后的累积上报次 数
ICCID,物联网卡号,字符型 16 字节,ICCID 共计 20 位,前 4 位固定为国别 标识 8986 去除后的后面 16 位数值,实际物联卡打码号码为倒数***位开始的 12 位,主要用于客户后期充值使用,方便获知充值卡号
NB 振动温度传感器有 3 个有效参数:
IntData1,振动加速度峰峰值(0-16000mg);IntData2, 加速度测量值;IntData3,温度值(-50.0~180.0 度,-9999 代表传感器故障)。
6 注意事项
(1) 本产品出厂默认内置物联网SIM卡,首年免流量费,次年起每台设备收取流量费10~20元,含免费技术支持服务。
