1 产品概述

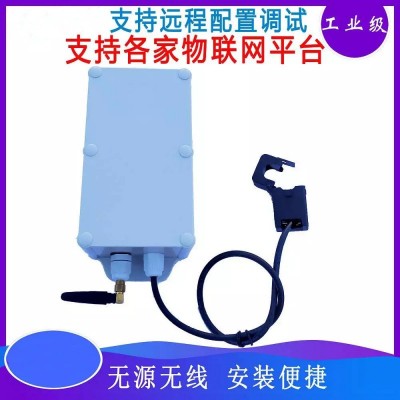

SC-LP-CT01无线电流采集传感器终端配备低功耗高灵敏度的开口式互感器，通过电磁感应原理将一次侧大电流转换侧二次侧小电流，进而用于电流监测,能够很敏感的探测线路电流的大小，同时向***平台服务器以无线方式定时上报数据。
终端采用GPRS/NB-IOT/LoRa通信方式，克服现场特殊环境导致的无线通信遮挡，大大简化现场部署时间和降低施工费用。设备工作状态分为休眠、采集存储、***上报三种状态。本终端搭配开合式互感器外形种类丰富，测量电流范围宽，采用***磁芯材料，开合式结构，易于安装，用于交流电机，照明设备，空气压缩机，采暖通风与空调装置，建筑物的自控制系统，工业中城网，农网改造项目等场景的电流监测采集。
2 订货规格与选型
型号 | 特点说明 |
SC-LP-CT01 | 电池供电，适合采集频率低，外接电源困难的场合。NB-IOT/LoRa传输方式。 |
SC-GP-CT01 | 220V交流/12V 直流供电，适合采集频***或外接电源方便的场合。GPRS/4G传输方式。 |
3 服务理念
我司郑州承诺:
您购买的不仅仅是产品，还有细致、周到的技术支持服务！！！( =^_^= )
本产品，现场只需普通工人接电安装即可! 无需调试！
我们免费提供远程指导，远程配置调试服务，将数据发送至用户***的云平台。
免费提供物联网方案咨询服务！
4 产品特性
4.1 采集特性
采集类型：交流(可定制直流)
量程：0~50A/100A（可定制其他量程）
通道数量：1路电流采集
采集频率：1分钟~24小时，支持远程配置
精度等级：±2%
分辨率：0.1A
输入：***(连续)/150%(1分钟)
4.2 电气特性
供电方式：电池供电/12V 直流/220V 交流
电池容量：3.6V*19Ah
待机功耗：小于5uA@3.6V
工作功耗：2~3mA@3.6V
发射功耗：50~100mA@3.6VV
绝缘阻抗：>100MΩ(初/次级间)
4.3 通信特性
天线类型：外置天线(可选内置天线)
传输方式：GPRS/NB-IOT/LoRa
通信协议：http post 主动推送
数据转发：任意公网服务器
数据上报方式：1、采集电流波动≥设定值时上报；2、按设定间隔上报当前测量值
4.4 结构特性
材质：PC塑料（外壳）
主体防护等级：IP65
主体尺寸：120mm×78mm×50mm
互感器探头结构：开口式
主体安装方式：壁挂或螺丝紧固
互感器探头安装方式：悬挂式安装
4.5 工作环境
温度-25°C～75°C，湿度0～95%（非冷凝）
5 微功耗工作模式
无线电流采集终端通过间歇工作的方式实现省电的效果，设备大部分时间处于待机状态， 仅有极小一部分电路继续工作以保持在微功耗的状态。这部分电路会***系统时间的正确运行以及下次***时间的正确记录。
设备每日的功耗计算：每日工作状态分为：待机状态和工作状态（唤醒采集数据并通过GPRS/NB-IOT方式上传数据），分别对应不同状态的功耗数据。
6 产品核心优势
? 自带电池，无需布线
? 安装简单，快速部署，助力物联网项目快速落地
? 支持任意物联网云平台，提供数据对接
? 非侵入式测量，不影响设备正常工作
? 整机防水防潮设计，满足恶劣环境下工作需求
? 支持远程配置，限度减少现场维护***
7 数据上报通信协议
7.1 协议解析说明
HTTP post推送方式，用户接收数据需提供http接收数据网址。
JSON格式数据报文示例：
{"VoltageCur":376,"TmpWidth":254,"TimePeriod":254,"MinCntSet":1,"IntData3":-9999,"IntData2":168,"IntData1":1,"InfoId":1,"ICCID":"1119205006447538","Extend2":16890,"Extend1":23}
报文解析：
7.2 协议对接测试
可以采用 postman 调试。
7.3 协议定制
如需定制其他对接协议，如MQTT、对接组态软件等，可联系业务人员沟通。
8 平台对接
8.1 平台数据展示
产品出厂可选择连接我司***开放工业物联网平台，平台界面如下：
电脑端浏览器界面
手机端微信访问界面
8.2 用户***平台
默认连接至电信物联网平台。其他平台可定制。
9 应用案例
设备工作时长监测
电流监测
10 注意事项
(1) 产品配套互感器探头不具备防水功能，如户外使用，需进行防水处理。
(2) 本产品内置SIM卡，每年流量费根据上报数据频率约10~20元。
