REXROTH单向阀Z1S6P30-40/V



单价 1200.00 / 件对比
销量 暂无
浏览 135
发货 上海浦东新区付款后3天内
库存 10件起订1件   限购10件
品牌 力士乐REXROTH
品牌 力士乐REXROTH
订货型号 Z1S6P30-40/V
名称 单向阀
更新 2024-11-06 14:34
手机号:13524123009

联系方式
加关注0

上海韦米机电设备有限公司

普通会员第2年
资料通过认证
保证金未缴纳
  • 上海-浦东新区
  • 上次登录 11-06 14:34
  • leiqing@wei-mi.com
  • 13524123009
  • 13524123009
  • 雷青 (先生)   业务经理
产品详细

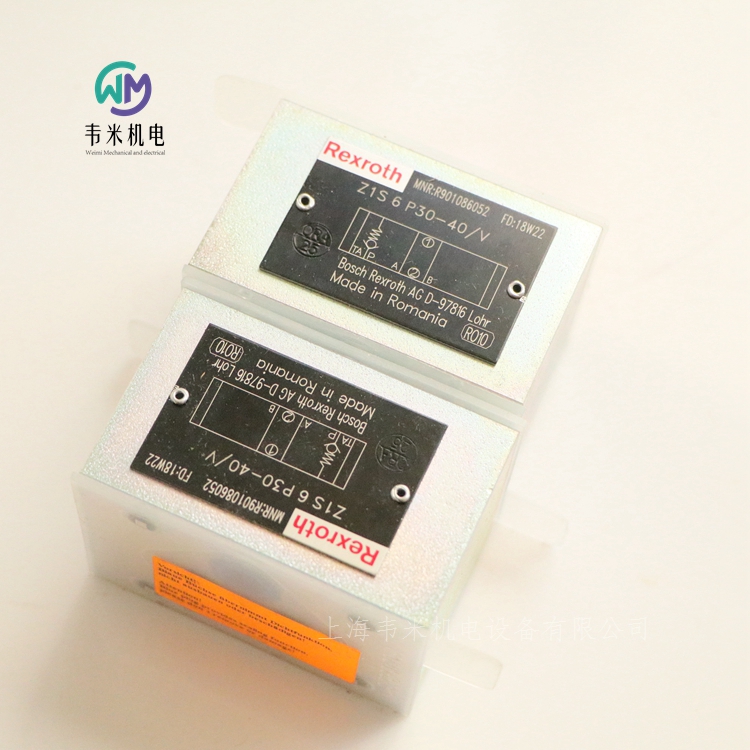

REXROTH单向阀Z1S6P30-40/V,上海韦米机电设备有限公司主营产品,销售热线:13524123009;联系人:雷青;产品实拍图片,原厂原装正品,现货库存,价格实惠;热诚欢迎新老客户咨询购买!


力士乐REXROTH单向阀

Z1S 6

规格 6

组件系列 4X

大工作压力 350 bar

大流量 40 l/min

用于垂直叠加的叠加阀

- 作为角阀

- 作为直通阀

油口安装面符合 ISO 4401-03-02-0-05

多种单通道和双通道阻塞功能

由于阀心采用高性能塑料制成,因此具有的密封性

防腐蚀设计

通过更换外部密封圈可轻松调节为用于特殊液压油

带测量油口,可选

可应要求作为单向节流阀提供

Z1S 型阀是一种采用叠加阀板设计的直动式单向阀。

它可用来无泄漏地阻塞一个方向上的流量,同时允许相反方向上的自由回流。

阀心的行程受塑料弹簧座的限制。已安装的弹簧支持闭合运动。当没有液压油流通过阀门时,弹簧将阀心保持在闭合位置。

与直通阀相比,角阀多可以连通或关闭三个内部通道。由保护塞实现止挡和密封功能。

注意:

对于蓝色塑料弹簧座安装在阀板侧时采用的所有安装位置,均不会在此位置使用额外的密封圈!

在组件侧,密封圈(常见)用于密封下游安装的装配。

已安装的塑料弹簧座具有密封功能,不予以拆除或损坏。

德国力士乐REXROTH单向阀:

R901086051 Z1S6P05-41/V

R901086051 Z1S6P05-40/V

R901086052 Z1S6P30-40/V

R901086090 Z1S6D05-40/V

R901086058 Z1S6T05-40/V

R901086059 Z1S6T30-40/V


力士乐REXROTH先导式单向阀

SV 6

规格 6

组件系列 6X

大工作压力 315 bar

大流量 60 l/min

用于底板安装

油口安装面符合  ISO 4401-03-02-0-05 和  ISO 5781-03-04-0-00

用于一个执行机构油口的无泄漏阻塞

带内部先导油回油

具有多种开启压力,可选

带或不带预开口,可选

单向阀安装套件可单独使用

耐腐蚀设计,可选

SV 型单向阀是用于底板安装的先导式单向阀。用于一个执行机构油口的无泄漏阻塞,甚至能够用于长期停机的情况。

该阀主要由壳体、提升座阀、压缩弹簧、控制阀芯以及可选预开口球座阀组成。

座阀允许流体从方向 A 流向 B,而无需外部先导压力。

条件: pA > pB + 开启压力(压缩弹簧)。在相反方向上,座阀以液压方式紧闭。

油口 X 处的高先导压力足以使控制阀芯沿座阀方向移动,并推动提升座阀离开其阀座。这便实现了两个方向上的自由流动(主动保持打开)。

为确保座阀主动打开,控制阀芯两侧上的压力比与提升座阀或上的面积比同样重要。

因此,提供了以下不同类型

SV(连接至 pA 的大阀芯端面 A2)或▪

以及带预开口“A”和不带预开口“B”的型号。

型号“A”(带预开口)

该阀配有一个附加的预开口。通过对油口 X 加压,控制阀芯将向右移动。这样一来,滚珠和提升座阀将先后被推出阀座。

注意!

型号“A”:

由于使用的是具有扩大的开口控制面积比的两层结构,使用较低的先导压力也可以安全卸载。▪

避免由于执行机构侧的压力容积的衰减降压而导致的换向冲击。▪

型号“B”:

阀门不带预开口时,可能会突然卸载所含的压力容积。产生的换向冲击不但会导致安装组件的过早磨损,还会形成噪音。▪

替换插头和可实现从 SV 型号到 SL 型号的修改。必须始终安装其中一个插头!


力士乐REXROTH先导式单向阀

SV 10...32

R900599743 SV30GB1-4X/

规格 10 … 32

组件系列 4X

大工作压力 315 bar

大流量 550 l/min

用于底板安装

油口安装面符合 ISO 5781-06-07-0-00 (NG10)、ISO 5781-08-10-0-00 (NG20)、ISO 5781-10-13-0-00 (NG32)

用于螺纹连接

用于一个执行机构油口的无泄漏阻塞

内部先导油回油

可用于衰减释放的带预开口的型号,可选

具有多种开启压力,可选

单向阀安装套件可单独使用

防腐蚀设计

SV 型单向阀是用于底板安装或螺纹连接的先导式单向阀。用于一个执行机构油口的无泄漏阻塞,甚至能够用于长期停机的情况。

该阀门主要由壳体、提升座阀、压缩弹簧、控制阀芯以及可选预开口球座阀 组成。

座阀允许流体从 A 流向 B,而无需外部先导压力。在相反方向上,座阀以液压方式紧闭。

条件: pA > pB + 开启压力(压缩弹簧)。

油口 X 处的高先导压力足以使控制阀芯沿球座阀(型号“A”)方向移动,并推动提升座阀离开其阀座。这便实现了两个方向上的自由流动(主动保持打开)。

为确保座阀主动打开,控制阀芯两侧上的压力比与控制阀芯或提升座阀上的面积比同样重要。

因此,为 SV 型(大环形区域)提供了带预开口“A”和不带预开口“B”的型号。 A3 ; with pA 已连接)。

型号“A”(带预开口)

该阀配有一个附加的预开口。通过对油口 X 加压,控制阀芯将向右移动。这样一来,滚珠 和提升座阀将先后被推出阀座。

注意事项:

型号“A”:

由于使用的是具有扩大的开口控制面积比的两级设置,使用较低的先导压力也可以安全卸载。‐

避免由于执行机构侧压力容积的衰减降压而导致的换向冲击。‐

型号“B”:

阀门不带预开口时,可能会突然卸载所含的压力容积。产生的换向冲击不但会导致安装组件的过早磨损,还会形成噪音。

德国力士乐REXROTH先导式单向阀订货号和型号:

R900483369 SV10PA1-4X/

R900483368 SV10GA1-4X

R900459915 SV10PA3-42

R900403672 SV10PB2-4X

R900500216 SV20GA2-4X

R900587557 SV20PA1-4X

R900501802 SV20PB2-45

R900599535 SV20PA2-4X

R900500094 SV20PA1-4X/V

R900501151 SV30GA2-4X/

R900599890 SV30PA3-4X/

R900455015 SV10GA2-4X



力士乐REXROTH先导式单向阀

SL 6

规格 6

组件系列 6X

大工作压力 315 bar

大流量 60 l/min

用于底板安装

油口安装面符合  ISO 4401-03-02-0-05 和  ISO 5781-03-04-0-00

用于一个执行机构油口的无泄漏阻塞

带外部先导油回油

具有多种开启压力,可选

带或不带预开口,可选

单向阀安装套件可单独使用

耐腐蚀设计,可选

SV 型单向阀是用于底板安装的先导式单向阀。用于一个执行机构油口的无泄漏阻塞,甚至能够用于长期停机的情况。

该阀主要由壳体、提升座阀、压缩弹簧、控制阀芯以及可选预开口球座阀组成。

座阀允许流体从方向 A 流向 B,而无需外部先导压力。

条件: pA > pB + 开启压力(压缩弹簧)。在相反方向上,座阀以液压方式紧闭。

油口 X 处的高先导压力足以使控制阀芯沿座阀方向移动,并推动提升座阀离开其阀座。这便实现了两个方向上的自由流动(主动保持打开)。

为确保座阀主动打开,控制阀芯两侧上的压力比与提升座阀或上的面积比同样重要。

因此,提供了以下不同类型

SV(连接至 pA 的大阀芯端面 A2)或▪

以及带预开口“A”和不带预开口“B”的型号。

型号“A”(带预开口)

该阀配有一个附加的预开口。通过对油口 X 加压,控制阀芯将向右移动。这样一来,滚珠和提升座阀将先后被推出阀座。

注意!

型号“A”:

由于使用的是具有扩大的开口控制面积比的两层结构,使用较低的先导压力也可以安全卸载。

避免由于执行机构侧的压力容积的衰减降压而导致的换向冲击。

型号“B”:

阀门不带预开口时,可能会突然卸载所含的压力容积。产生的换向冲击不但会导致安装组件的过早磨损,还会形成噪音。▪

替换插头和可实现从 SV 型号到 SL 型号的修改。必须始终安装其中一个插头!


力士乐REXROTH先导式单向阀

SL 10...32

规格 10 … 32

组件系列 4X

大工作压力 315 bar

大流量 550 l/min

用于底板安装

油口安装面符合 ISO 5781-06-07-0-00 (NG10)、ISO 5781-08-10-0-00 (NG20)、ISO 5781-10-13-0-00 (NG32)

用于螺纹连接

用于一个执行机构油口的无泄漏阻塞

方向滑阀或方向座阀的可用附件,可选

外部先导油回油

可用于衰减释放的带预开口的型号,可选

具有多种开启压力,可选

单向阀安装套件可单独使用

防腐蚀设计

SL 型单向阀是用于底板安装或螺纹连接的先导式单向阀。用于一个执行机构油口的无泄漏阻塞,甚至能够用于长期停机的情况。

该阀门主要由壳体、提升座阀、压缩弹簧、控制阀芯以及可选预开口球座阀 组成。

座阀允许流体从 A 流向 B,而无需外部先导压力。在相反方向上,座阀以液压方式紧闭。

条件:pA > pB + 开启压力(压缩弹簧)。

油口 X 处的高先导压力足以使控制阀芯沿球座阀(型号“A”)方向移动,并推动提升座阀离开其阀座。这便实现了两个方向上的自由流动(主动保持打开)。

为确保座阀主动打开,控制阀芯两侧上的压力比与控制阀芯或提升座阀上的面积比同样重要。

因此,为 SL 型(小环形区域)提供了带预开口“A”和不带预开口“B”的型号。 A4。

型号 “A”(带预开口)

该阀配有一个附加的预开口。通过对油口 X 加压,控制阀芯将向右移动。这样一来,滚珠 和提升座阀将先后被推出阀座。

注意事项:

型号“A”:

由于使用的是具有扩大的开口控制面积比的两级设置,使用较低的先导压力也可以安全卸载。‐

避免由于执行机构侧压力容积的衰减降压而导致的换向冲击。

型号“B”:

阀门不带预开口时,可能会突然卸载所含的压力容积。产生的换向冲击不但会导致安装组件的过早磨损,还会形成噪音。

型号“6U” (带附带方向阀)

在带附带方向阀的 SL 型号的直动式先导单向阀中,可以通过方向阀直接控制控制阀芯 (4),以克服系统压力(即阻塞方向)打开提升座阀。

注意:

订购方向阀时,请注意在型号“P”和“G”处的油口 A 的不同位置(在型号“G”处,油口安装面旋转 180°,请参阅“尺寸”)。

德国力士乐REXROTH单向阀

R900483371 SL10PA1-4X/

R900483370 SL10GA1-42

R900442260 SL10PA2-42

R900443419 SL10PB1-4X/

R900457386 SL10PB2-4X/

R900599586 SL20PB1-4X/

R900599536 SL20PA2-4X/

R900599966 SL20GA2-45

R900587554 SL20GA1-45

R983040158 SL20PA1-4X/

R900599473 SL30PA2-42/



力士乐REXROTH单向阀

L–S 40…300

规格 40 … 300

组件系列 1X

大工作压力 16 bar

大流量 50000 l/min

用于法兰连接

法兰连接,符合 DIN EN 1092-2 型号 21

4 种开启压力

L-S 型阀是用于管道安装的单向阀。它们特别适用于高流量场合。

这些阀主要由管道安装壳体、主阀芯、弹簧和盖组成。

在方向 P→T 上,主阀芯可以通过与弹簧力逆向的流动打开。但是,在方向 T →P 上,主阀芯可将管路锁定,无泄漏。

注意:

观察流动方向和流动方向指示器。




力士乐REXROTH带液压或电动液压启动的先导式方向滑阀

WH, WEH

规格 10 … 32

组件系列 4X, 7X, 6X

大工作压力 350 bar

大流量 1100 l/min

三位四通、二位四通或二位三通型号

操作类型(内部或外部先导控制):

– 电液(型号 WEH)

– 液压(型号 WH)

用于底板安装

油口安装面符合 ISO 4401

弹簧或液压对中,弹簧端位置或液压端位置

湿式插脚的直流或交流线圈,可选

电气连接作为单个或对中连接

可选型号:

-手动应急操作

-切换时间调整

-主阀通道 P 中的预载阀

-行程设置和/或阀芯位置监测

型号 WEH

WEH 是带电液驱动的方向滑阀。该阀控制流动的开始、停止和方向。该方向阀的基本构成为带壳体的主阀、主控制阀芯、一个或两个复位弹簧 和以及带有一个或两个电磁铁 "a"和/或 "b"的先导控制阀。

液压系统必须正确通风,以确保能够发挥正常功能。

阀门带3个开关位置时,主阀中的主控制阀芯 通过两个弹簧保持在零位置或初始位置,阀门带2个开关位置时,通过建压或弹簧将其保持在零位置或初始位置。在初始位置,两个弹簧腔和通过先导控制阀 在卸压状态下连接到油箱。通过控制油路对先导控制阀进行先导供油。供油可通过内部或外部进行(外部供油通过油口 X 实现)。对先导控制阀进行操作时(例如通过电磁铁 "a"),先导控制阀芯会移动至左侧,从而对弹簧腔进行先导加压。弹簧腔保持卸压状态。先导压力作用于主控制阀芯 的左侧并使其克服弹簧 力移动。这样就会使主阀中的油口P与B相连接,油口A与T相连接。

电磁铁关闭时,先导控制阀芯复位至初始位置(脉冲阀芯除外)。弹簧腔卸载至油箱。先导油回油可以(通过通道 T)内部实现或(通过通道 Y)外部实现。可选手动应急操作可在线圈不通电的情况下移动先导控制阀芯。

注意:

弹簧腔和中的复位弹簧和即使在垂直阀位置时也可在无先导压力的情况下将主控制阀芯 保持在中心位置。

由于设计原理方面的原因,阀门难免会存在内部泄漏,且泄漏量会随着使用时间的增加而增加。


型号 WH

阀类型 WH 是带液压操作的方向滑阀。该阀控制流动的开始、停止和方向。该方向阀的基本构成为阀体、主控制阀芯、阀中用于弹簧复位和弹簧对中的一个或两个复位弹簧 和以及配流阀板。

主控制阀芯 直接由建压驱动。主控制阀芯 通过弹簧或建压保持在零位置或初始位置。先导油供油和回油均在外部实现(请参阅先导油供油)。

带有控制阀芯弹簧对中的三位四通方向阀

在此型号中,主控制阀芯 通过复位弹簧 和保持在零位置。和两个弹簧腔通过配流阀板 连接到油口 X 和 Y。

主控制阀芯 的两个前侧先导压力中,在加载其中一个先导压力的情况下,阀芯将移动到切换位置。在阀门中,所需的油口将以此方式连接。加压控制阀芯区域卸压时,相对侧上的弹簧会将阀芯推回到零位置或初始位置。


型号 WEH…H

带有主控制阀芯压力对中的三位四通方向阀

主阀中的主控制阀芯 通过两个前表面的建压保持在零位置。一个对中衬套置于壳体上并固定控制阀芯位置。通过一个前表面的卸压,主控制阀芯 将移动到切换位置。

卸载的控制阀芯端面通过先导控制阀将回流的先导油排到通道 Y(外部)。

注意:

在此型号中,弹簧 和没有复位功能。在已卸压条件下,水平安装的弹簧会使主控制阀芯 保持在中心位置。

型号 WH…

先导油通过通道 X 和 Y 实现 外部 供油和回油。

型号 WEH...

先导油从单独的压力供应油路通过通道 X 实现 外部 供油。

先导油通过通道 Y 流入油箱实现 外部 回油。

型号 WEH…E…

先导油通过主阀的通道 P 实现 内部 供油。

先导油通过通道 Y 流入油箱实现 外部 回油。在底板中,油口 X 为关闭状态。

型号 WEH...ET...

先导油通过主阀的通道 P 实现 内部 供油。

先导油通过通道 T 流入油箱实现 内部 回油。在底板中,油口 X 和 Y 为关闭状态。

型号 WEH...T...

先导油从单独的压力供应油路通过通道 X 实现 外部 供油。

先导油通过通道 T 流入油箱实现 内部 回油。在底板中,油口 Y 为关闭状态。

节流插件

如果要限制先导控制阀通道 P 中的先导油供油,则需要使用节流插件。节流插件插入到先导控制阀的通道 P 中。注意:


先导油供油修改只能由经过授权的专业人员执行或返厂执行.


先导油 外部供油 X 或回油 Y:

必须遵守先导控制阀大允许工作参数.

大先导压力:请遵守技术数据的要求.

先导油供油 内部 (型号“ET”和“E”):

小先导压力:请遵守技术数据的要求.

为避免出现异常高压峰值,必须在先导控制阀的油口 P 提供 “B10”节流插件 。

与型号“H”连接时,也需要 减压阀“D3”。

德国力士乐REXROTH液压换向阀订货号和型号:

R983030827 4WH6D6X/-IN001

R900332764 H-4WH22E7X/

R900332083 H-4WH22G7X/

R900413674 H-4WH25E68/






力士乐REXROTH换向滑阀,直动式,带机械式或手动式操纵

WMM6

规格 6

组件系列 5X

大工作压力 315 bar

大流量 60 l/min

重量   1.4kg

安装位置  任意

操作力  20N

温度范围  -20 … +80℃

粘度范围  2.8 … 500mm²/s

三位四通、二位四通或二位三通型号

油口安装面符合 DIN 24340 形式 A(不带孔)

油口安装面符合 ISO 4401-03-02-0-05(带孔)

操作类型:手柄

位置感应开关和接近传感器(无触点)

型号为 WM.. 的阀门为机械、手动启动的方向滑阀。这些阀控制流体的启动、停止和方向。方向阀的基本构成为壳体、一种操作类型(手柄)、控制阀芯 和一个或两个复位弹簧。在断电状态下,复位弹簧使控制阀芯保持在中心位置或起始位置 - 如果旋钮随器启动。控制阀芯借助操作类型移动到所需阀芯位置。

带旋钮的方向阀通常设计为带器。带手柄的方向阀可选择以带的 2 个或 3 个位置阀形式提供。带滚轮柱塞的方向阀通常设计为不带器。如果使用了带器的操作类型,则每个阀芯位置均可锁定,具体取决于阀类型。

节流插件

根据主要工作条件,如果在切换过程中可能出现流量超过阀的性能限制的情况,将需要使用节流插件。它插入到方向阀的通道 P 中。

德国力士乐REXROTH手动换向阀订货号和型号:

R983030724 4WMM6D6X/F-IN002

R983030745 4WMM6J6X/B10-IN002

R900927137 H-4WMM16J72/V



力士乐REXROTH方向滑阀,直接控制,手动触发

WMM10

规格 10

组件系列 5X

大工作压力 350 bar

大流量 160 l/min

重量   3.6kg

按照位置  任意

温度范围  -20 … +70℃

粘度范围  2.8 … 500mm²/s

三位四通、二位四通或二位三通型号

油口安装面符合 ISO 4401-05-04-0-05

操作类型:手柄

WMM 型号的阀门是通过手动启动的方向滑阀。

这些阀控制流体的启动、停止和方向。

方向阀的基本构成为壳体、一种操作类型(手柄)、控制阀芯以及一个或两个复位弹簧。

在断电情况下,控制阀芯 由复位弹簧固定在中心位置或初始位置。

控制阀芯借助此操作类型移动到所需阀芯位置。

节流插件

根据主要工作条件,如果在切换过程中可能出现流量超过阀的性能限制的情况,将需要使用节流插件。

德国力士乐REXROTH手动阀订货号和型号:

R983030766 4WMM10E3X/FIN010



力士乐REXROTH带液压油操作的三位四通、二位四通和二位三通方向阀

WP 6

规格 6

组件系列 6X

大工作压力 315 bar

大流量 60 l/min

大先导压力  10bar

先导流量  4.24cm³

油温度范围  -20 … +80℃

粘度范围  2.8 … 500mm²/s

大切换频率  2Hz

直动式方向滑阀

操作方法:气动

油口安装面符合 DIN 24340 形式 A(不带孔)

油口安装面符合 ISO 4401-03-02-0-05(带孔)

有关底板,请参阅样本 45052(单独订购)

位置感应开关和接近传感器(无触点)

一般信息

WP 型号的阀门是通过液压方式启动的方向滑阀。这些阀控制流体的启动、停止和方向。

方向阀的基本构成为壳体、一个或两个操作元件(气动驱动液压缸)、控制阀芯以及一个或两个复位弹簧。控制油口径向放置。

断电时,复位弹簧会将控制阀芯固定在中心位置或初始位置(脉冲阀芯除外)。

控制阀芯通过操作元件的方式移动到所需阀芯位置。

节流插件

根据主要工作条件,如果在切换过程中可能出现流量超过阀的性能限制的情况,将需要使用节流插件。

它插入到方向阀的通道 P 中。

不带弹簧复位,带器,

型号..OF/..

气动操作的方向阀也可作为带器的双阀芯位置阀使用。如果使用了带器的操作元件,则每个阀芯位置均可锁定。

不带弹簧复位,

型号 ..O/..

如果使用不带复位弹簧以及不带器的操作元件,则在断电状态下阀芯位置不确定。

位置感应开关型号 QM:电气连接

通过带连接螺纹 M12 x 1 的 4 极连接插头(单独订购)实现电气连接。

连接电压(直流电压)  24V

电压公差(连接电压)  +30 %/-15 %

允许剩余纹波  ≤ 10%

大负载能力  400mA

德国力士乐REXROTH液压换向阀订货号和型号:

R900755395 4WP6D60/N





力士乐REXROTH带液压或电动液压启动的先导式方向滑阀

WEH, WH...6H

规格 16 … 25

组件系列 1X

大工作压力 350 bar

大流量 650 l/min

三位四通或二位四通换向阀

操作类型(内部或外部先导控制):

– 电液(型号 WEH)

– 液压(型号 WH)

用于底板安装

油口安装面符合 ISO 4401

弹簧定中,弹簧端位置

直流线圈

电气连接作为单个连接

辅助操纵装置

型号 WEH

WEH 是带电液驱动的方向滑阀。该阀控制流动的开始、停止和方向。

该方向阀的基本构成为带壳体的主阀、主控制阀芯、一个或两个复位弹簧 和以及带有一个或两个磁铁 "a"和/或 "b"的先导控制阀。

主阀中的主控制阀芯 通过弹簧或建压保持在零位置或初始位置。在初始位置,两个弹簧腔和通过先导控制阀 在卸压状态下连接到油箱。通过控制油路对先导控制阀进行先导供油。供油可通过内部或外部进行(外部供油通过油口 X 实现)。对先导控制阀进行操作时(例如通过磁铁 "a"),先导控制阀芯会移动至左侧,从而对弹簧腔进行先导加压。弹簧腔保持卸压状态。

先导压力作用于主控制阀芯 的左侧并使其克服弹簧 力移动。这样就会使主阀中的油口 P 与 B 相连接,油口 A 与 T 相连接。

电磁铁关闭时,先导控制阀芯复位至初始位置。弹簧腔卸载至油箱。

先导油回油可以(通过通道 T)内部实现或(通过通道 Y)外部实现。

可选手动应急操作可在线圈不通电的情况下移动先导控制阀芯。

注意:

弹簧腔和中的复位弹簧 和即使在垂直阀位置时也可在无先导压力的情况下将主控制阀芯 保持在中心位置。

由于设计原理方面的原因,阀门难免会存在内部泄漏,且泄漏量会随着使用时间的增加而增加。

型号 WH

阀类型 WH 是带液压操作的方向滑阀。该阀控制流动的开始、停止和方向。该方向阀的基本构成为阀体、主控制阀芯、阀中用于弹簧复位和弹簧对中的一个或两个复位弹簧 和以及配流阀板。

主控制阀芯 直接由建压驱动。主控制阀芯 通过弹簧或建压保持在零位置或初始位置。先导油供油和回油均在外部实现。

带有控制阀芯弹簧对中的三位四通方向阀

在此型号中,主控制阀芯 通过复位弹簧 和保持在零位置。通过配流阀板 将弹簧腔连接到油口 Y 上,将弹簧腔连接到油口 X 上。

主控制阀芯 的两个前侧先导压力中,在加载其中一个先导压力的情况下,阀芯将移动到切换位置。在阀门中,所需的油口将以此方式连接。加压控制阀芯区域卸压时,相对侧上的弹簧会将阀芯推回到零位置或初始位置。

型号 WH…

先导油通过通道 X 和 Y 实现 外部 供油和回油。

型号 WEH...

先导油从单独的压力供应油路通过通道 X 实现 外部 供油。

先导油通过通道 Y 流入油箱实现 外部 回油。

型号 WEH…E…

先导油通过主阀的通道 P 实现 内部 供油。

先导油通过通道 Y 流入油箱实现 外部 回油。在底板中,油口 X 为关闭状态。

型号 WEH...ET...

先导油通过主阀的通道 P 实现 内部 供油。

先导油通过通道 T 流入油箱实现 内部 回油。在底板中,油口 X 和 Y 为关闭状态。

型号 WEH...T...

先导油从单独的压力供应油路通过通道 X 实现 外部 供油。

先导油通过通道 T 流入油箱实现 内部 回油。在底板中,油口 Y 为关闭状态。

注意:

先导油供油修改只能由经过授权的专业人员执行或返厂执行。

先导油 外部供油 X 或回油 Y:

必须遵守先导控制阀大允许工作参数。

大先导压力:请遵守技术数据的要求!

先导油供油 内部 (型号“ET”和“E”):

小先导压力:请遵守技术数据的要求。

为避免出现异常高压峰值,必须在先导控制阀的油口 P 提供 “B10”节流插件 。

节流插件

如果要限制先导控制阀通道 P 中的先导油供油,则需要使用节流插件。节流插件将插入到先导控制阀的通道 P 中。

德国力士乐REXROTH电液换向阀订货号和型号:

R900778744 4WEH10D47/6EG24N9K4/B10D3

R900556904 4WEH10J47/6EG24N9ETS2K4

R900926574 4WEH10J47/6EG24N9ETK4

R900951655 4WEH10J47/6EG24N9TS2K4

R900923989 4WEH16D7X/6EG24N9K4

R901108813 4WEH16D72/6HG24N9ETK4/B10

R900934054 4WEH16D7X/6EG24N9ETK4/B10D3

R901117456 4WEH16D7X/6HG24N9EK4/B10

R901108754 4WEH16E72/6HG24N9ETK4/B10

R901119649 4WEH16E72/6HG24N9K4/B10

R900924819 4WEH16J7X/6EG24N9ETS2K4

R901108808 4WEH16J72/6HG24N9ETK4/B10

R900922085 4WEH16J7X/6EG24N9ETK4

R900930431 4WEH16J7X/6EG24N9ETK4/B10

R900926638 4WEH16J7X/6EG24N9ETK4/B10D3

R901142764 4WEH16Y7X/6EG24N9ETK4/B10D3

R900916452 4WEH22J7X/6EG24N9K4

R901025620 4WEH16D72/6EG24N9EK4/B10D3

R900924761 4WEH16D72/6EG24N9ETS2K4

R900774752 4WEH16D72/6EG24N9ETS2K4/B10

R901025621 4WEH16D72/6EG24N9K4/B10D3

R900705858 4WEH16E72/6EG24N9ETK4/B12

R900970663 4WEH16J72/6EG205N9EK4/B10

R900927109 4WEH16J72/6EG24N9ETSK4/V

R901310402 4WEH16J7X/6EG24N9ETS2K4/B12

R900926378 4WEH16G72/6EG24N9K4

R901072797 4WEH16R72/6EW230N9ETS2K4

R900724411 4WEH16R72/6EW230N9ETS2K4/B10

R978910964 4WEH16T7X/6EW110N9K4

R900928371 4WEH22D76/6EG24N9EK4/B10

R900943534 4WEH22E7X/6EG24N9ETK4/B10

R900957930 4WEH22E76/6EG24N9ETS2K4/B10

R901108960 4WEH22J76/6HG24N9ETK4/B10

R900940965 4WEH16J72/6EG24N9ETS2K4/B10D3




力士乐REXROTH带电动液压起动的先导式方向滑阀

H-WEH...=UR

电磁线圈是经过批准的组件,带有 UR 标记,符合 UL 906

规格 10, 16, 25 (H-WEH22), 25 (H-WEH25), 32

组件系列 4X, 7X, 7X, 6X, 6X

大工作压力 350 bar

大流量 1100 l/min

隐式手动应急操作

用于底板安装

油口安装面符合 ISO 4401

三位四通、二位四通或二位三通型号

弹簧或液压对中,弹簧端位置或液压端位置

湿式插脚的直流或交流线圈,可选

电气连接作为单个连接

可选型号:

- 切换时间调整

- 主阀通道 P 中的预载阀

- 行程设置和/或阀芯位置监控

注意:

弹簧腔和 中的复位弹簧和即使在垂直阀位置时也可在无先导压力的情况下将主控制阀芯保持在中心位置。

由于设计原理方面的原因,阀门难免会存在内部泄漏,且泄漏量会随着使用寿命的延长而增加。

带有主控制阀芯压力对中的三位四通方向阀,型号 H-WEH…H

主阀中的主控制阀芯通过两个端表面的建压保持在零位置。一个对中衬套置于壳体上并固定控制阀芯位置。通过一个端表面的卸压,主控制阀芯将移动到切换位置。卸载的控制阀芯端面通过先导控制阀将回流的先导油排到通道 Y(外部)。

注意:

在此型号中,弹簧和没有复位功能。在已卸压条件下,水平安装的弹簧会使主控制阀芯保持在中心位置。

型号 H-WEH...

先导油从单独的压力供应油路通过通道 X 实现 外部 供油。

先导油通过通道 Y 流入油箱实现 外部 回油。

型号 H-WEH…E…

先导油通过主阀的通道 P 实现 内部 供油。

先导油通过油箱通道 Y 实现 外部 回油。在底板中,油口 X 为关闭状态。

型号 H-WEH...ET...

先导油通过主阀的通道 P 实现 内部 供油。

先导油通过通道 T 流入油箱实现 内部 回油。在底板中,油口 X 和 Y 为关闭状态。

型号 H-WEH...T...

先导油从单独的压力供应油路通过通道 X 实现 外部 供油。

先导油通过通道 T 流入油箱实现 内部 回油。在底板中,油口 Y 为关闭状态。

节流插件

如果要限制先导控制阀通道 P 中的先导油供油,则需要使用节流插件。节流插件插入到先导控制阀的通道 P 中。

注意:

先导油供油修改只能由经过授权的维修人员执行或返厂执行!

先导油 外部供油 X 或回油 Y:

必须遵守先导控制阀大允许工作参数!

大先导压力:请遵守技术数据的要求!

先导油供油 内部 (型号“ET”和“E”):

小先导压力:请遵守技术数据的要求!

为避免出现异常高压峰值,必须在先导控制阀的油口 P 提供 “B10”节流插件 。

与型号“H”连接时,也需要 减压阀“D3”。

德国力士乐REXROTH电液换向阀订货号和型号:

R901399414 H-4WEH10EA47/6EG24N9ES2K4/B08D3

R900932940 H-4WEH25J68/6EG24N9ETK4/B10D3

R901138148 H-4WEH25J68/6HG24N9ETK4

R900926695 H-4WEH25J68/6EG24N9ETS2K4/B10D3

REXROTH单向阀Z1S6P30-40/V

快采购网供应商上海韦米机电设备有限公司供应REXROTH单向阀Z1S6P30-40/V,为您提供详细的产品报价、参数、图片等商品信息,本产品在2024-11-06 14:34更新,主要更新内容为:产品类别,联系方式,产品参数,产品价格,产品图片信息。如需进一步了解REXROTH单向阀Z1S6P30-40/V,请与厂家直接联系,请在联系时说明是在快采购网网看到这条商机的。
更多>老板推荐
  • 力士乐电磁比例阀4WREE6E08-24/G24K31/A1V-655

    力士乐电磁比例阀4WREE6E08-24/G24K31/A1V-655

    ¥11500.00/件
  • REXROTH减压阀DR6DP2-53/75YM

    REXROTH减压阀DR6DP2-53/75YM

    ¥1850.00/件
  • REXROTH单向节流阀Z2FS22-8-31/S2

    REXROTH单向节流阀Z2FS22-8-31/S2

    ¥4500.00/件
  • 力士乐二通流量控制阀2FRM6B36-3X/10QRV

    力士乐二通流量控制阀2FRM6B36-3X/10QRV

    ¥2400.00/件
  • 力士乐先导式比例减压阀DREM10-61/200YG24-8K4M

    力士乐先导式比例减压阀DREM10-61/200YG24-8K4M

    ¥10580.00/件
  • 力士乐安全阀DBDS6G1X/200V

    力士乐安全阀DBDS6G1X/200V

    ¥950.00/件
  • REXROTH调速阀2FRM10-31/50LB

    REXROTH调速阀2FRM10-31/50LB

    ¥3900.00/件
  • REXROTH压力传感器HM20-21/100-C-K35

    REXROTH压力传感器HM20-21/100-C-K35

    ¥2100.00/件
  • REXROTH比例流量阀2WFCE32S320L-10/M/24A1

    REXROTH比例流量阀2WFCE32S320L-10/M/24A1

    ¥16550.00/件
  • 力士乐单向阀M-SR15KE05-1X

    力士乐单向阀M-SR15KE05-1X

    ¥500.00/件
相关商机

在线客服

联系人:雷青
13524123009
13524123009

客服二维码

扫一扫,微信联系

VX:13524123009

网站首页  |  服务条款  |  禁售规则  |  隐私政策  |  隐私声明  |  关于我们  |  联系我们  |  中小型企业官网优化服务  |  网站地图  |  违规举报
