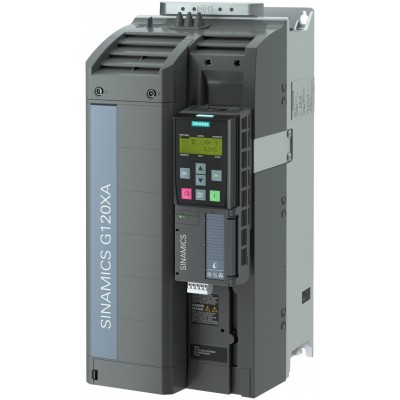

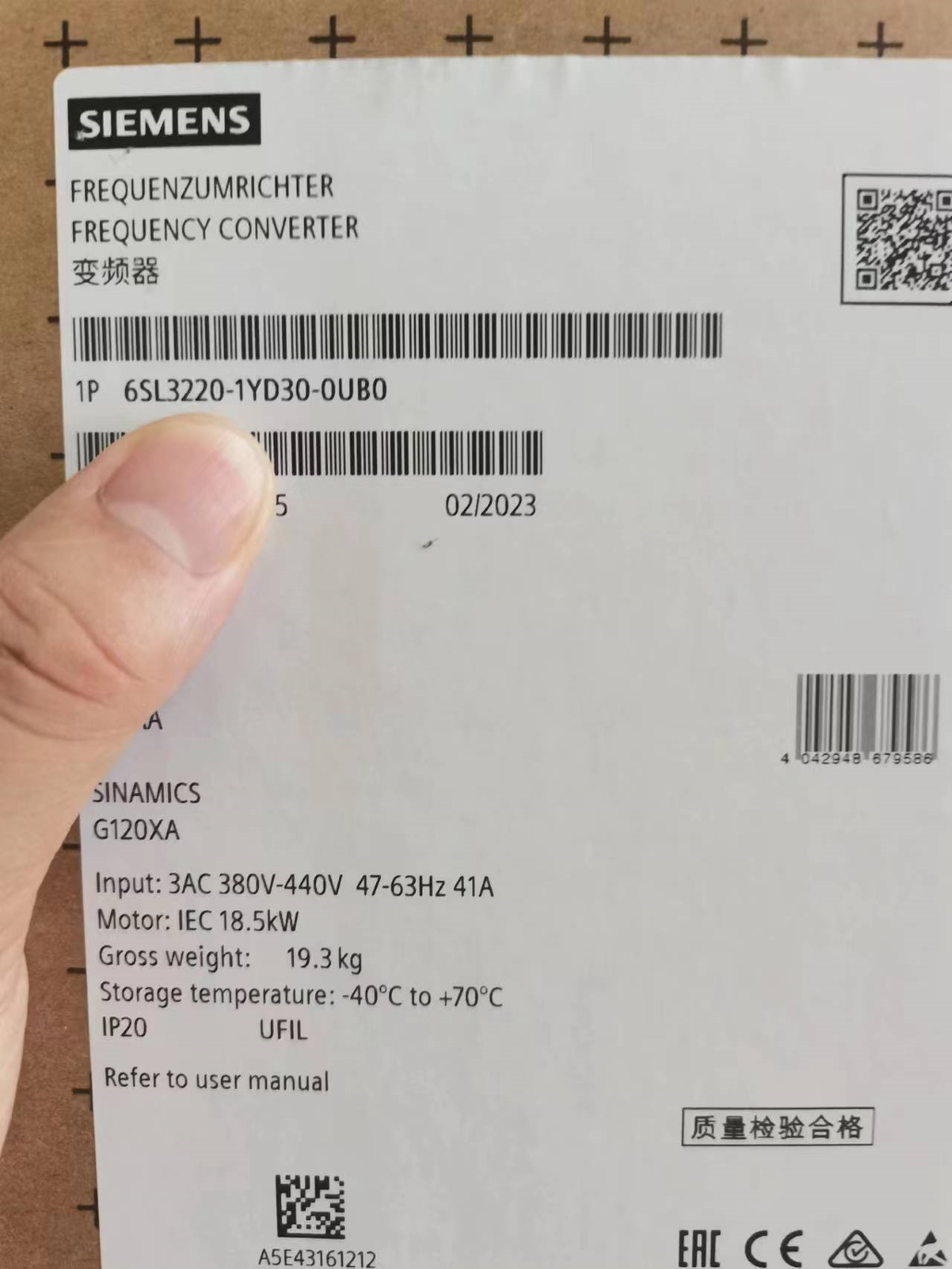

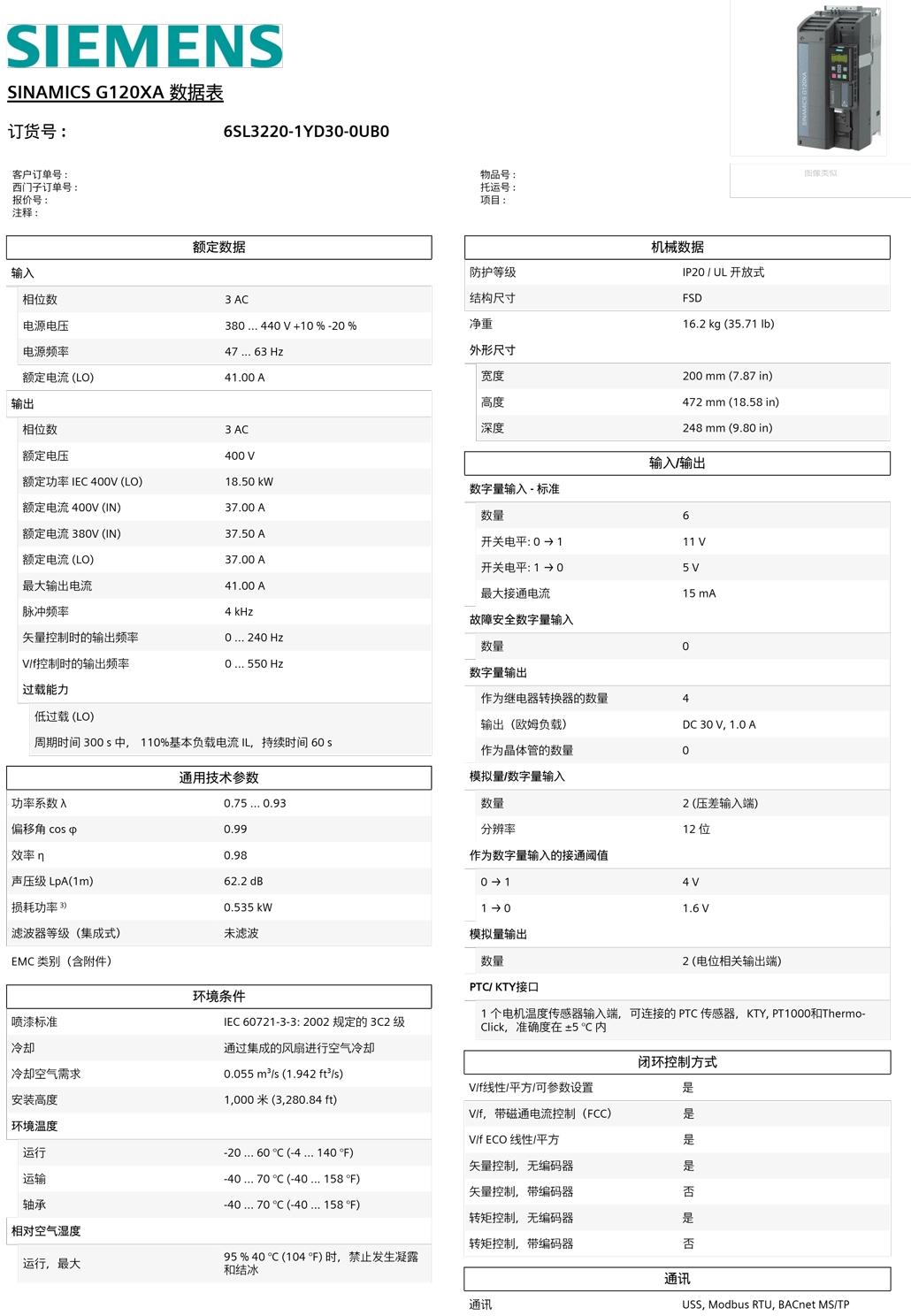

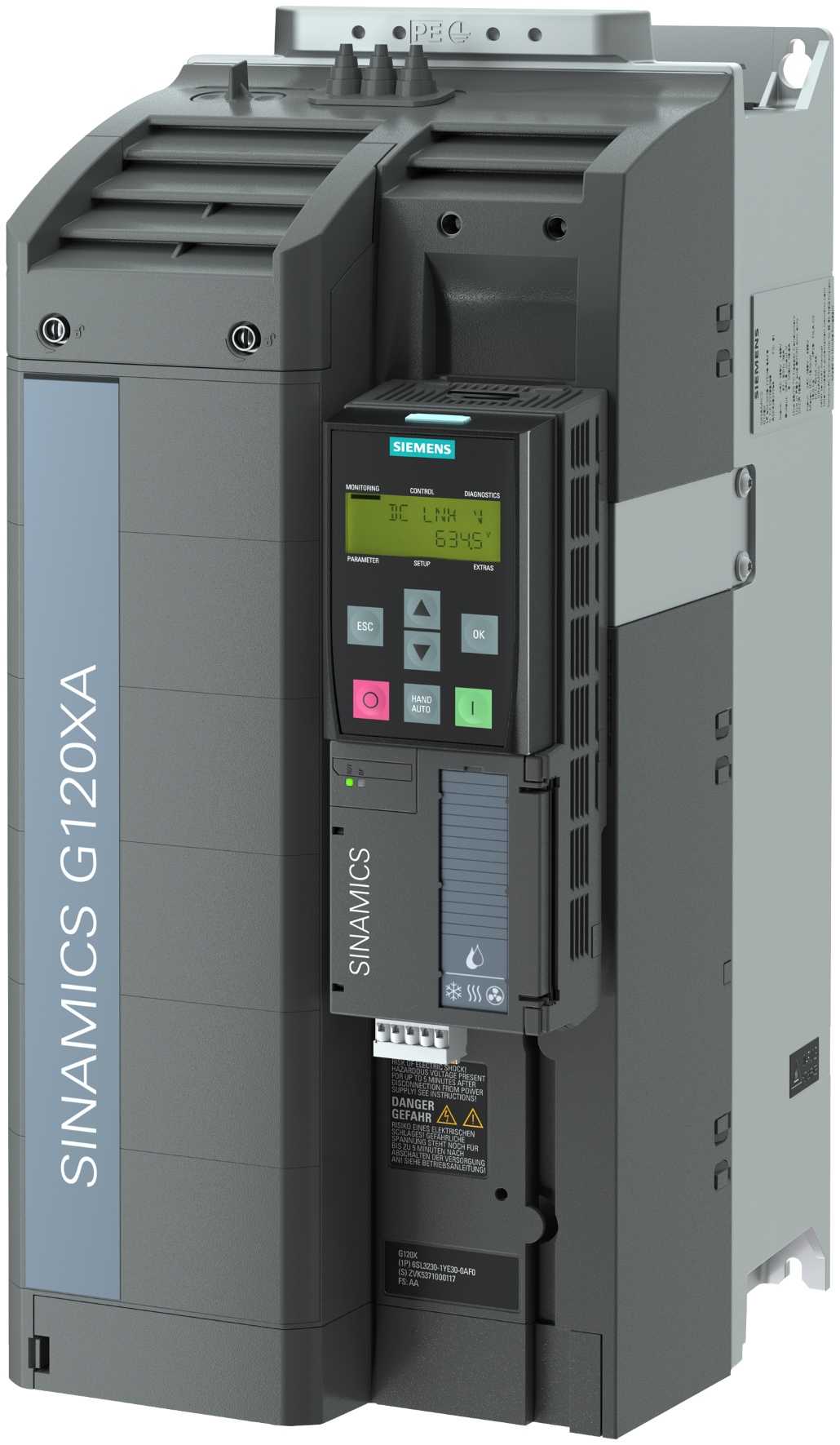

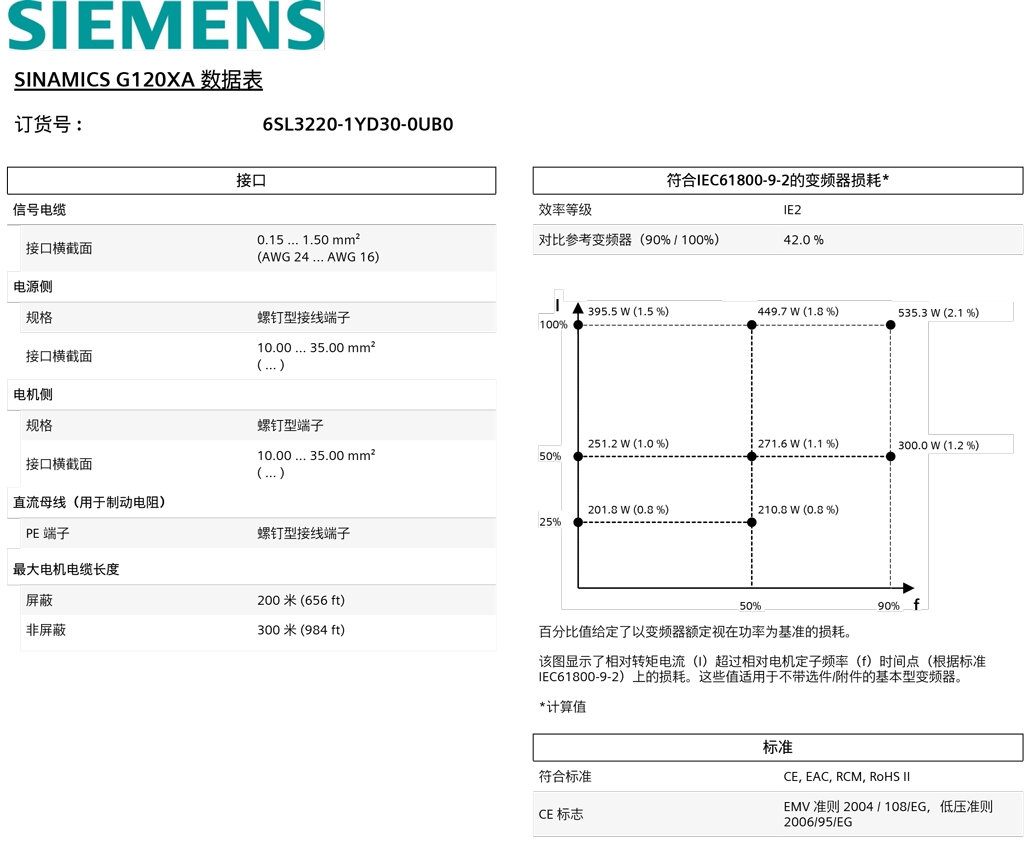

型号：6SL3220-1YD30-0UB0
SINAMICS G120XA 额定功率 18.5kW 3AC 380V -20% 至 440V +10% 未滤波 110% 60s 每 600s 不带操作面板 集成现场总线： MODBUS RTU，BACnet MS/TP，USS 6DI，4DQ，2AI，2AQ，1Mot_t 保护：IP20 框架尺寸：FSD 472x200x239（高x宽x深）
西门子G120
一、模块化标准型变频器
SINAMICS G120是一种可满足多样化要求的模块化变频器，组件采用模块化设计，功率范围宽0.55kW~250kW，可确保始终能够组合出一种满足要求的理想变频器。该系列变频器提供有三种电压型号，可连接200V、400V和690V电网。另外，SINAMICS G120还提供有一个功能全面的安全软件包。STARTER或SINAMICS Startdrive用于对安全功能进行调试。
二、多功能，可组合，安全。
SINAMICS G120—适合完成多样化任务的多功能变频器
1.多功能
(1)功率范围宽：0.55kW到250kW
(2)多功能系统，适用于众多不同应用
(3)提供有低压、中压和高压型号
2.可组合
(1)众多组合选件(电源模块、控制单元、操作面板)
(2)简单连接至SIMATIC控制器，无缝集成到自动化环境中，并且是TIA(全集成自动化)的一部分
(3)所有变频器采用一种标准组态方式
3.安全
(1)通用标准化安全方案–集成安全功能
(2)安全功能：STO、SS1、SBC、SLS、SDI、SSM
(3)根据SIL 2 (EN 61508)和PL d (EN ISO 13849-1)，无缝执行安全功能
SINAMICS低压变频器概览
模块化SINAMICS G120变频器系统包括电源模块、控制单元和可选的操作面板。
控制单元采用多种可以选择的闭环控制类型来控制和监视电源模块和连接的电机。它可与本地或中央控制器以及监控装置通信。电源模块为功率为0.37kW到250kW的电机供电。它采用先进的脉宽调制IGBT技术，可实现极为可靠和灵活的电机运行。全面的保护功能为电源模块和电机提供了较高程度的保护。
一、电源模块
西门子提供了满足众多不同驱动要求的电源模块。
1.电源模块PM240-2
适合机械工程中的标准应用的理想电源模块。PM240-2电源模块配有制动斩波器(四象限应用)，适用于通用机械工程中的大量应用。
PM240-2电源模块适用于以下电压和功率范围：
(1)200V ... 240V 1AC/3AC 0.55kW ... 4.0kW
(2)200V ... 240V 3AC 5.5 kW ... 55kW
(3)380V ... 480V 3AC 0.55kW ... 250kW
(4)500V ... 690V 3AC 11kW ... 250kW
2.电源模块PM240-2穿通型
PM240-2电源模块具有一个制动斩波器(四象限应用)，它们在控制柜外部散去绝大部分热损失。PM240-2穿通型电源模块具有 FSA-FSF六种框架规格。
PM240-2穿通型电源模块适用于以下电压和功率范围：
(1)200V...240V 3AC,0.75kW,2.2kW,4kW,18.5kW,30kW,55kW
(2)380V...480V 3AC,3kW,7.5kW,15kW,37kW,55kW,132kW
3.电源模块PM250
这是一种满足再生回馈要求的理想电源模块。即，所有制动能量都直接回馈到供电系统(四象限应用–无需制动斩波器)。
PM250电源模块适用于以下电压和功率范围：
(1)380V-480V 3AC ±10% 7.5kW到90kW
二、控制单元
控制单元可通过各种控制方式对电机进行控制。除控制功能外，控制单元还可执行其它任务，通过参数设置来满足相关应用的要求。几种具有不同功能特性的控制单元可用于SINAMICS G120。
1.CU240E-2系列控制单元–适用于一般机械工程中的标准应用
具有扩展I/O数量结构的标准控制单元(CU240E-2)适合具有安全要求的无编码器应用。
2.CU250S-2系列控制单元–适用于一般机械工程中的高性能应用
这种控制单元(CU250S-2)尤其适合具有较高转速及转矩精度要求的变频器I/O接口、现场总线接口和附加软件功能为这些应用提供有效支持。
3.CU230P-2系列控制单元–泵、风机和压缩机的专用设备
这种控制单元(CU230P-2)尤其适合具有集成工艺功能的变频器，适用于泵、风机和压缩机应用。I/O接口、现场总线接口和附加软件功能为这些应用提供有效支持。
三、可选操作面板
通过SINAMICS附件，可以进一步提高SINAMICS变频器的操作和控制能力。
1.SINAMICS G120智能接入模块
基于Web的操作员面板，采用无线客户端连接移动式调试、诊断和维护
借助于SINAMICS G120智能接入模块，可通过WiFi以无线方式将移动设备（智能手机、平板电脑、便携式 PC）连接到SINAMICS G120变频器系列。这样，您就拥有了一种具备众多功能的强大工具，可用来以无线方式执行调试、诊断和维护。该模块只需几步即可设置完毕。由于具有Web服务器功能，无需安装或下载额外软件。只需要有一个标准Web浏览器和一个市售操作系统即可。SINAMICS G120智能接入模块的用户界面无论在配置和使用上都十分简单而直观。
该智能接入模块是作为带有CU230P-2或CU240E-2控制单元的SINAMICS G120变频器系列的附加选件提供的。
(1)快速调试–移动而且智能
(2)电机测试–设置和更改电机转速
(3)简单维护和诊断
(4)所有参数和设置一览无余
(5)存储和共享变频器数据
2.SINAMICS智能型操作面板IOP-2
智能型操作面板直接与变频器相连本地操作、监视、调试、诊断、维护
借助于扁平IOP-2智能型操作员面板，可进行快速的本地调试和故障诊断并直观操作SINAMICS G120变频器，运行期间的设置调整得到简化。用户可通过直观的中央多功能传感器控制面板来选择设置。
IOP-2有三种使用方式：直接插到变频器的控制单元中，安装在控制柜外面的操作门内，在难于接近的位置作为用于有线操作的 IOP手持装置。
(1)具有广泛显示选项的高对比度彩色显示屏
(2)快速调试变频器
(3)简单组态基于以太网的现场总线接口
(4)快速获取有关当前驱动系统的产品信息
(5)通过西门子工业业务领域在线支持App直接与西门子客户支持部门联系
(6)通过二维码（数据矩阵或QR码）简单连接到移动设备（如智能手机、平板电脑）
3.SINAMICS基本操作面板BOP-2
基本型操作员面板直接与变频器相连本地操作、监视、调试、诊断
BOP-2基本型操作面板的菜单操作和2行显示屏便于SINAMICS G120变频器系列的本地调试。该显示屏可同时显示参数和参数值并进行参数过滤，无需使用打印出来的参数列表，即可方便地对变频器进行调试。
BOP-2是作为SINAMICS G120变频器系列的附加选件提供的。
(1)直接在现场操作变频器
(2)在自动和手动操作之间简单切换
(3)可使用克隆功能进行标准调试
(4)2行显示屏可以显示最多2个带文本的过程值
(5)通过7段显示屏的菜单提示进行诊断
(6)可使用门安装套件安装在控制柜的柜门内(可达到IP54/UL Type12防护等级)
4.其它辅助系统组件
其它辅助系统组件概览，例如
(1)存储卡
(2)（安全）制动继电器
(3)盲盖板
(4)屏蔽连接组件
(5)用于标准承重轨道安装的适配器
(6)PC调试电缆
西门子PLC
西门子(SIEMENS)公司生产的可编程序控制器，在我国的应用也相当广泛，在冶金、化工、印刷生产线等领域都有应用。西门子(SIEMENS)公司的PLC产品包括LOGO、S7-200、S7-1200、S7-300、S7-400以及博途系列等等。西门子S7系列PLC体积小、速度快、标准化，具有网络通信能力，功能更强，可靠性高。S7系列PLC产品可分为微型PLC(如S7-200)，小规模性能要求的PLC(如S7-300)和中、高性能要求的PLC(如S7-400)等，以及博途系列，S1200/S1500，都是很好的产品。
西门子PLC的优点有：
1．西门子PLC可靠性高，抗干扰能力强，西门子plc高可靠性是电气控制设备的关键性能。西门子PLC由于采用现代大规模集成电路技术，采用严格的生产工艺制造，内部电路采取了先进的抗干扰技术，具有很高的可靠性。从西门子PLC的机外电路来说，使用西门子PLC构成控制系统，和同等规模的继电接触器系统相比，电气接线及开关接点已减少到数百甚至数千分之一，故障也就大大降低。此外，西门子PLC带有硬件故障自我检测功能，出现故障时可及时发出警报信息。
2．西门子PLC配套齐全，功能完善，适用性强，西门子PLC发展到今天，已经形成了大、中、小各种规模的系列化产品。可以用于各种规模的工业控制场合。除了逻辑处理功能以外，现代西门子PLC具有完善的数据运算能力，可用于各种数字控制领域。近年来西门子PLC的功能单元大量涌现，使西门子PLC渗透到了位置控制、温度控制、西门子PLC等各种工业控制中。加上西门子PLC通信能力的增强及人机界面技术的发展，使用西门子PLC组成各种控制系统变得非常容易。
3．西门子PLC易学易用，深受工程技术人员喜欢。西门子PLC作为通用工业控制计算机，是面向工矿企业的工控设备。它接口容易，编程语言易于为工程技术人员接受。梯形图语言的图形符号与表达方式和继电器电路图相当接近，只用西门子PLC的少量开关量逻辑控制指令就可以方便地实现继电器电路的功能。为不熟悉电子电路、不懂计算机原理和汇编语言的人使用计算机从事工业控制打开了方便之门。
4．西门子PLC系统的设计、建造工作量小，维护方便，容易改造，西门子PLC用存储逻辑代替接线逻辑，大大减少了控制设备外部的接线，使控制系统设计及建造的周期大为缩短，同时维护也变得容易起来。更重要的是使同一设备经过改变程序改变生产过程成为可能。这很适合多品种、小批量的生产场合。
5．西门子PLC体积小，重量轻，能耗低，由于体积小很容易装入机械内部，是实现机电一体化的理想控制设备。
西门子PLC全系列介绍
一、概述
西门子可编程逻辑控制器产品有完整的系列，从低端的西门子LOGO!控制器到西门子PLC S7-1500系列。针对工业自动化控制领域各种行业，各种需求，西门子都能为用户提供完美的解决方案。正因为西门子PLC系列产品的多样性，使得用户可以根据具体需求，预算成本，后期维护等要素，灵活的对系统进行配置。而且西门子PLC产品在控制系统中运行稳定，组态软件使用方便，为用户在工程项目的实施中提高了效率，为企业带来了效益。
二、西门子PLC全系列产品
西门子PLC系列产品种类多样，用户可进行灵活配置，下面从两个方面来介绍：
1.应用领域复杂程度
自动化控制领域一般可分为小型，中型，大型自动化控制系统。小型自动化控制系统的控制器可以采用西门子LOGO!全系列，西门子PLC S7-200系列，西门子PLC S7-200 SMART系列，西门子PLC S7-1200系列；中型自动化控制系统可以选择西门子PLC S7-300系列或西门子PLC S7-1500系列；大型自动化控制系统可以选择西门子PLC S7-400系列或西门子PLC S7-1500系列。
2.扩展性，运算速度，通讯能力
自动化控制系统的通讯功能主要有PROFIBUS DP或RS485接口，以及快速的PROFINET或TCP/IP协议。从可扩展性，系统运行速度和通讯能力来讲，西门子LOGO!8系列，西门子PLC S7-200 SMART系列，西门子PLC S7-1200系列，西门子PLC S7-1500系列，这些类型的PLC比西门子LOGO!老型号，西门子PLC S7-200系列，西门子PLC S7-300系列，西门子PLC S7-400系列相对应的功能更加强大。
三、小结
综上所述，西门子PLC为用户提供了多种类型，多种功能的产品，用户可以根据需求进行灵活选择和配置。西门子PLC丰富的功能可以为自动化控制系统提供多种解决方案。而且界面友好的各种西门子PLC的组态软件为用户更好的实现人机交互操作，为工程项目的完成提高了效率。如果用户需要更多的了解西门子PLC各种系列，请联系我们，我们会更好的提供相关技术支持。
