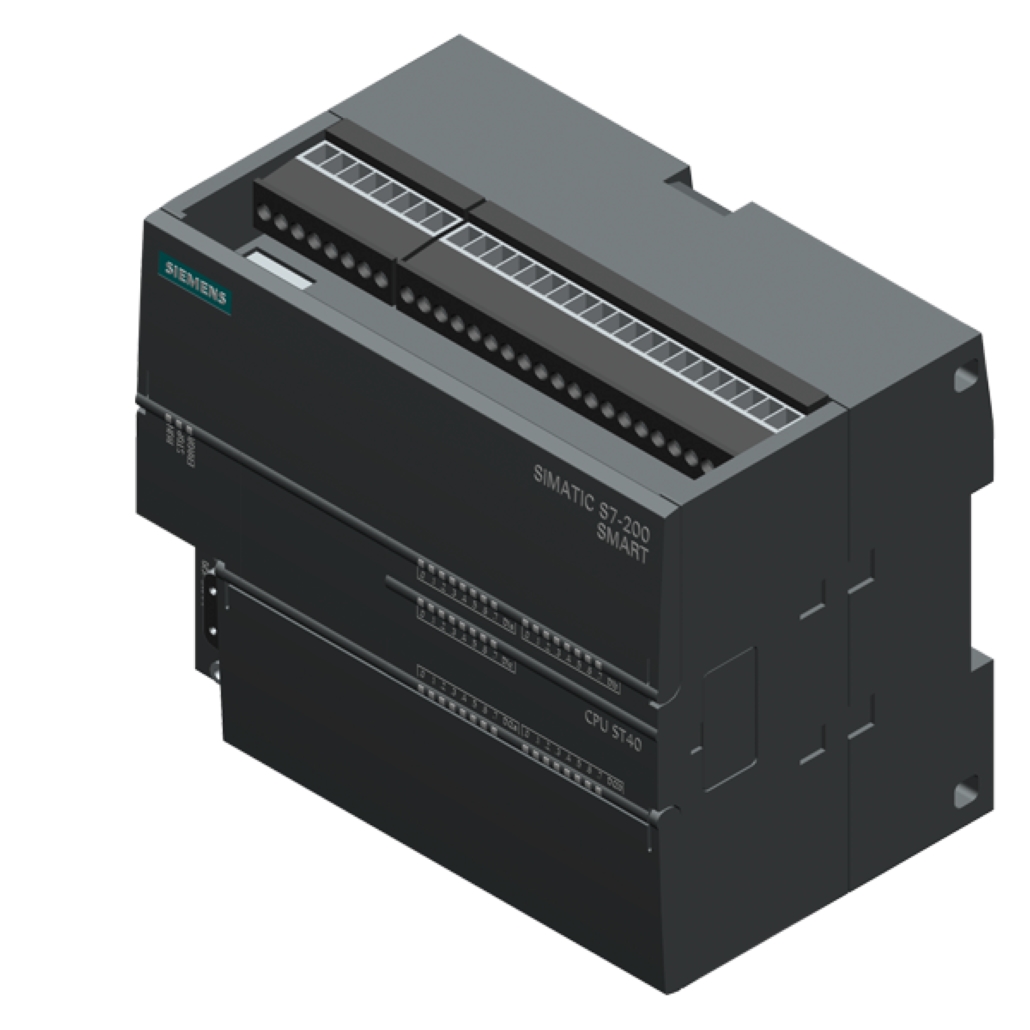

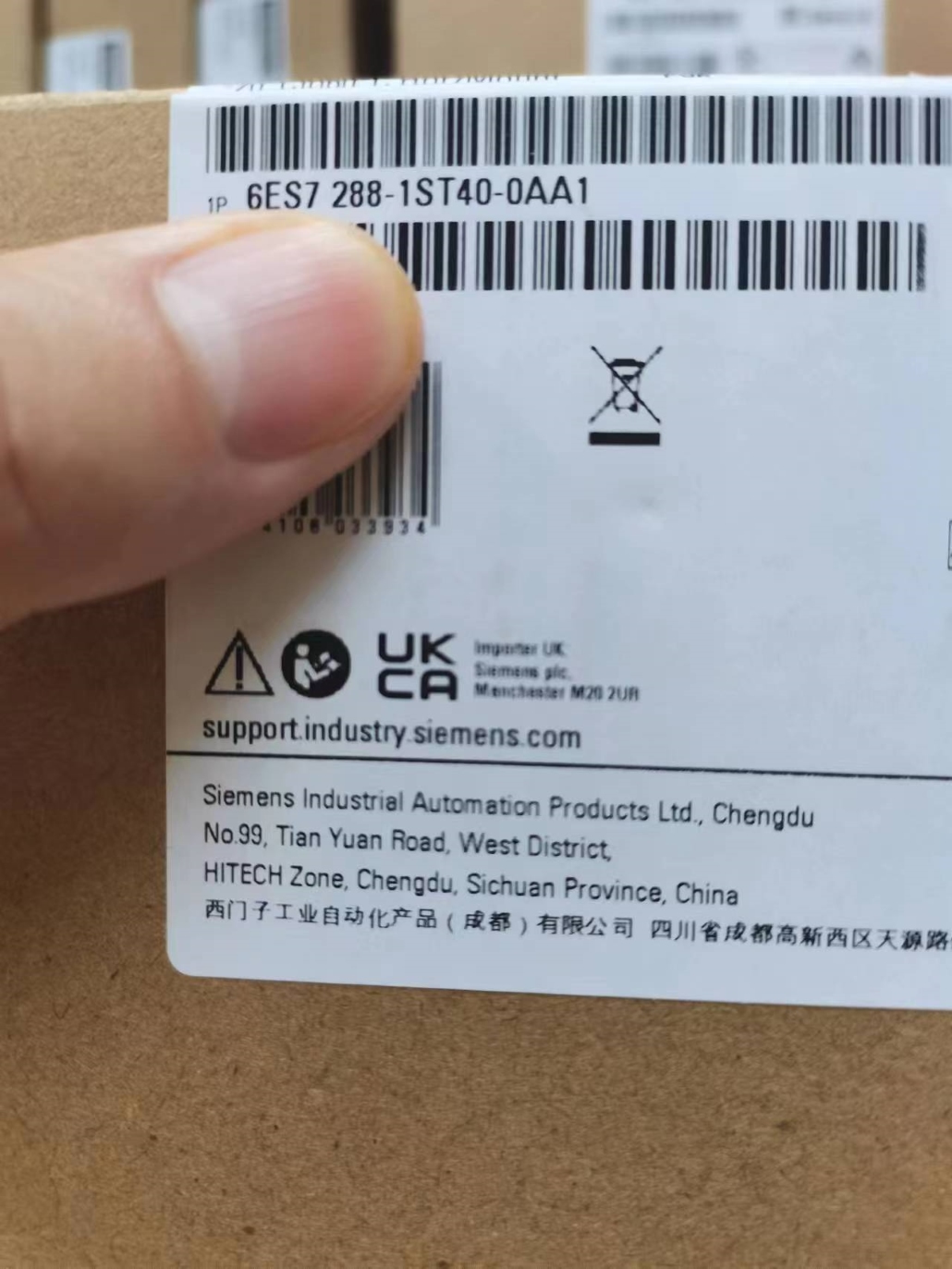

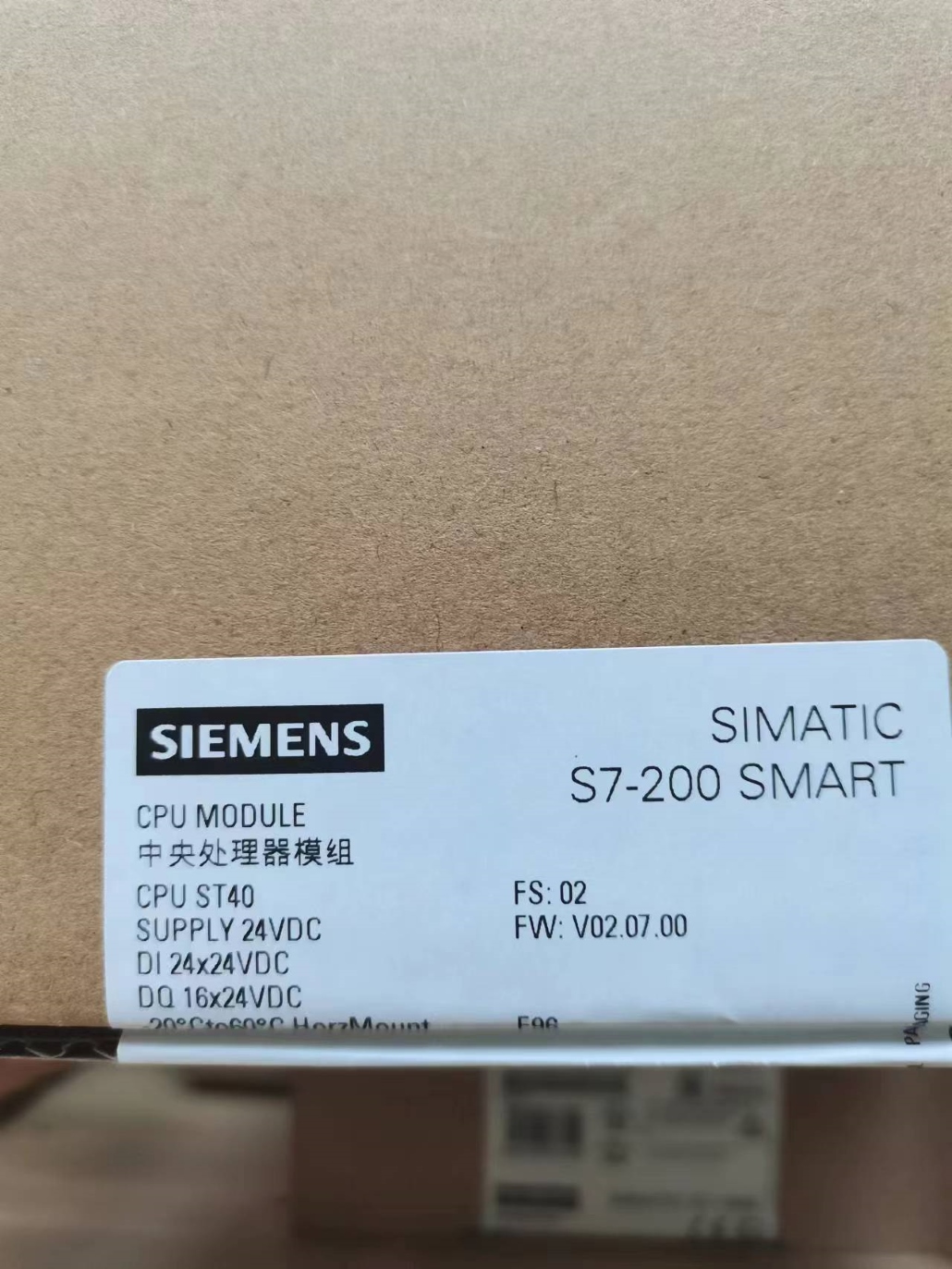

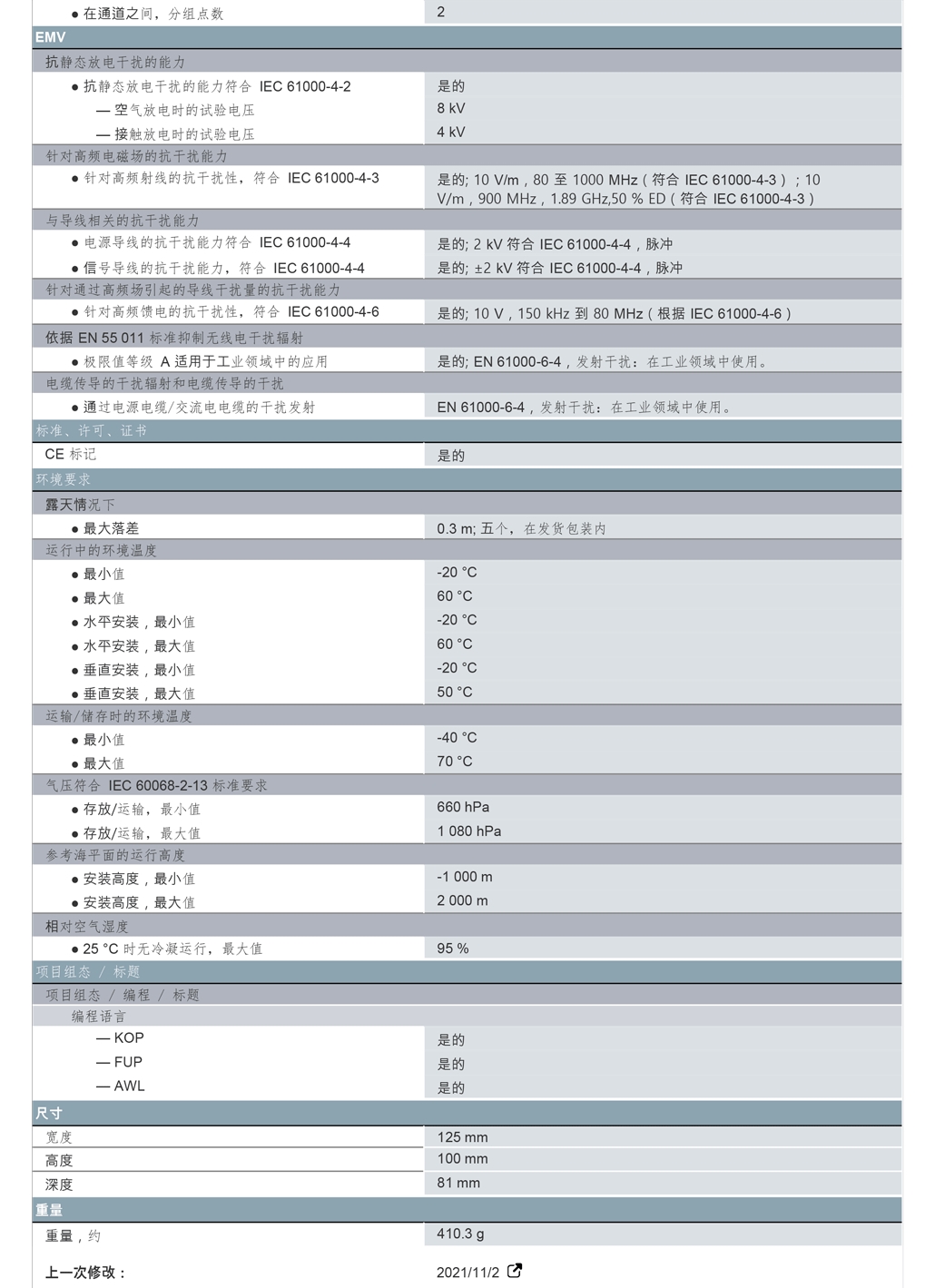

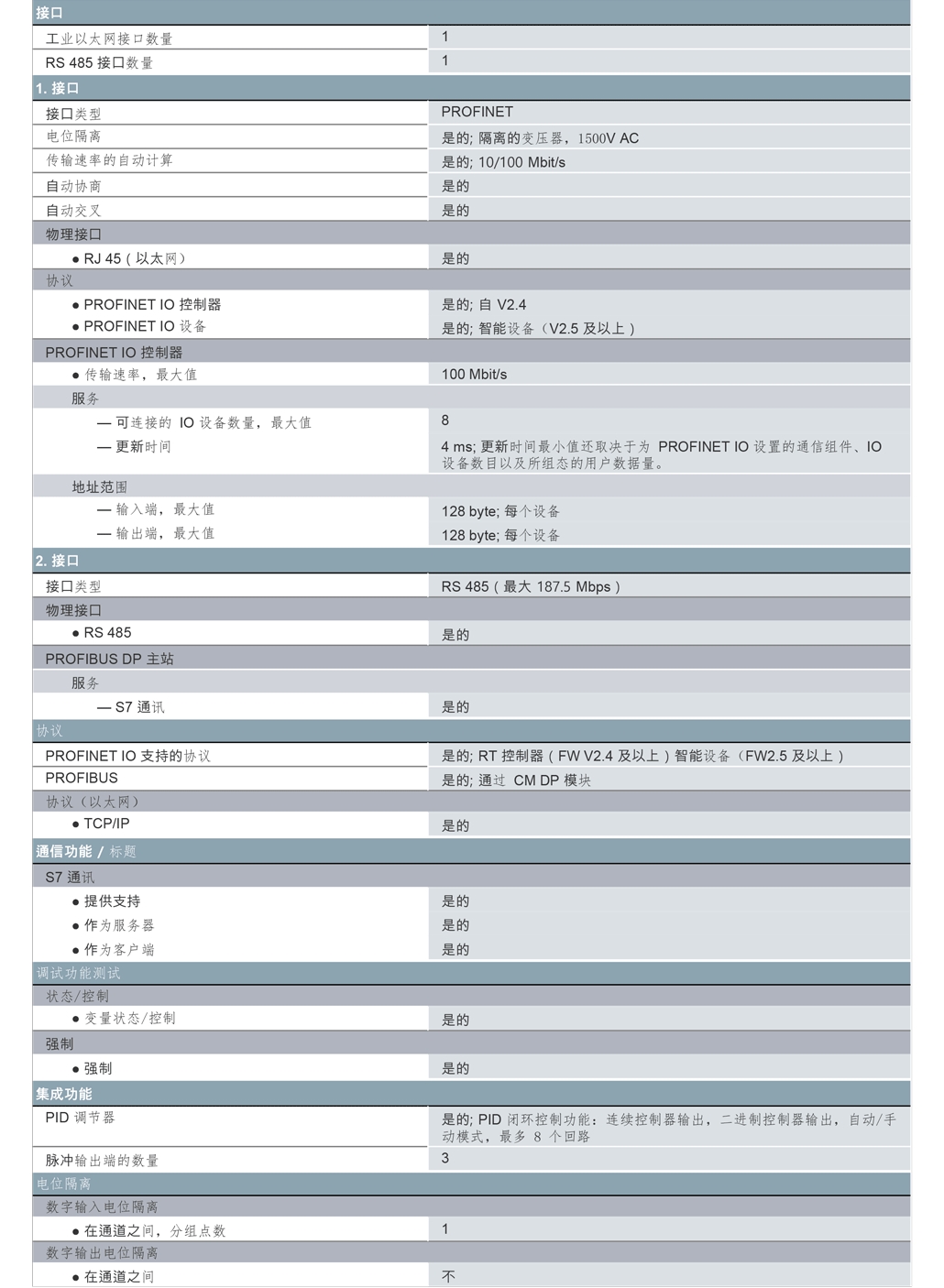

型号：6ES7288-1ST40-0AA1
SIMATIC S7-200 SMART，CPU ST40， 上，DC/DC/DC， 机载 I/O： 24 个 24V DC 数字输入；16DO 24V DC； 电源：DC 20.4 - 28.8V DC， 程序存储器/数据存储器 40 KB 网络服务器支持

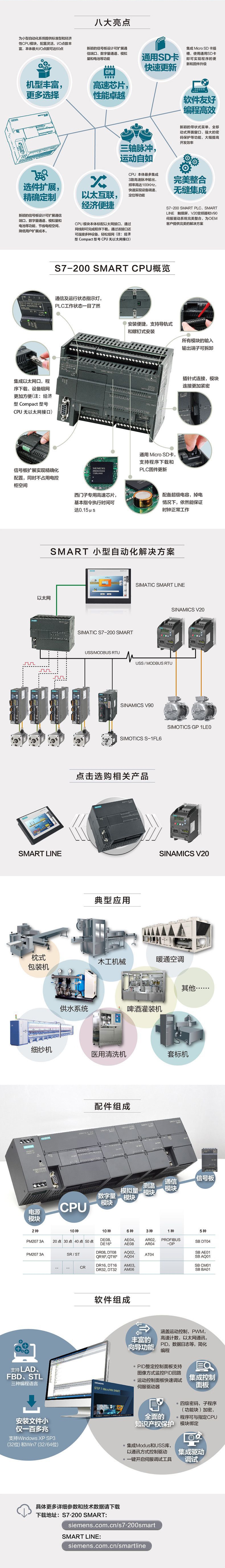

SIMATIC S7-200 SMART产品亮点
1机型丰富，更多选择
提供不同类型、I/O点数丰富的CPU模块，单体I/O点数高可达6点，可满足大部分小型自动化设备的控制需求。另外，CPU模块配备标准型和经济型供用户选择，对于不同的应用需求，产品配置更加灵活，大限度的控制成本。
2.选件扩展，定制
新颖的信号板设计可扩展通信端口、数字量通道、模拟量通道。在不额外占用电控柜空间的前提下，信号板扩展能更加贴合用户的实际配置，提升产品的利用率，同时降低用户的扩展成本。
3.高速芯片，性能
配备西门子专用高速处理器芯片，基本指令执行时间可达0.15μs，在同级别小型PLC中遥遥。一颗强有力的“芯”，能让您在应对繁琐的程序逻辑，复杂的工艺要求时表现的从容不迫。
4.以太互联，经济便捷
CPU模块本体标配以太网接口，集成了强大的以太网通信功能。一根普通的网线即可将程序下载到PLC中，方便快捷，省去了专用编程电缆。通过以太网接口还可与其它CPU模块、触摸屏、计算机进行通信，轻松组网。
5.三轴脉冲，运动自如
CPU模块本体多集3路高速脉冲输出，频率高达100 kHz，支持PWM/PTO输出方式以及多种运动模式，可自由设置运动包络。配以方便易用的向导设置功能，快速实现设备调速、定位等功能。
6.通用SD卡，快速更新
本机集成Micro SD卡插槽，使用市面上通用的Micro SD卡即可实现程序的更新和PLC固件升级，极大地方便了客户工程师对终用户的服务支持，也省去了因PLC固件升级返厂服务的不便。
7.软件友好，编程高效
在继承西门子编程软件强大功能的基础上，融入了更多的人性化设计，如新颖的带状式菜单、全移动式界面窗口、方便的程序注释功能、强大的密码保护等。在体验强大功能的同时，大幅提高开发效率，缩短产品上市时间。
8.整合，无缝集成
SIMATIC S7-200 SMART可编程控制器，SIMATIC SMART LINE触摸屏，SINAMICS V20变频器和SINAMICS V90伺服驱动系统整合，为OEM客户带来高性价比的小型自动化解决方案，满足客户对于人机交互、控制、驱动等功能的全方位需求。
SIMATIC S7-200 SMART是西门子公司经过大量市场调研，为中国客户量身定制的一款高性价比小型PLC产品。结合西门子SINAMICS驱动产品及SIMATIC人机界面产品，以S7-200 SMART为核心的小型自动化解决方案将为中国客户创造更多的价值。
SIMATIC S7-200 SMART特点
一、概述
西门子PLC S7-200 SMART是性价比较高的一款PLC产品，它性能，扩展性能好，通讯功能强，结合西门子触摸屏SMART系列和西门子变频器SINAMICS系列，可以为用户提供小型自动化控制系统的解决方案。本文下面就为您介绍一下西门子PLC S7-200 SMART，为您的选择做一个参考。
二、西门子PLC S7-200 SMART
西门子PLC S7-200 SMART的主要特点如下：
1.种类丰富
西门子PLC S7-200 SMART的CPU有多种类型，既有集成多个输入输出控制点的CPU，也有独立的CPU。用户可以根据实际项目需求进行配置，针对不同项目的特点，可以选择标准型或经济型的CPU，为用户节省了成本；
2.扩展性强
西门子PLC S7-200 SMART采用新型的信号板设计，在用户需要扩展通信端口，数字量模块，模拟量模块时，不需要占用大量的空间，能更加合理的利用现有的配置，在此基础上进行扩展，提高了模块的利用率，节约了成本；
3.通讯功能强
西门子PLC S7-200 SMART的CPU本身集成有以太网接口，为用户提供了强大的通讯保障，用户无需配置多余的扩展模块，就能实现程序的下载，监视，以及PLC与设备之间的通讯；
4.运动功能强
西门子PLC S7-200 SMART的CPU本身集成有3路高速脉冲输出，频率为100 kHz，支持多种输出方式和运动模式。用户可以使用向导进行配置，简单方便的是实现运动控制的功能；
5.运行速度快
西门子PLC S7-200 SMART的芯片运行速度快，程序执行时间短，对于复杂的工艺控制过程和控制逻辑可以快速运算；同时集成的SD卡可以为用户提供快速的程序更新服务，这样提高了工作效率；
6.编程简单
西门子PLC S7-200 SMART的编程软件在S7-200编程软件的基础上做了改进，用户可以方便的通过软件中的菜单功能，程序指令，程序向导等进行程序逻辑的设计。同时在软件中提供强大的中文帮助，可以为用户答疑解惑，很大程序上提高了程序设计的时间；
三、小结
综上所述，西门子PLC S7-200 SMART为用户提供了全新的体验，相对于西门子PLC S7-20系列，它的配置更加丰富，通讯功能更加强大，用户在组态编程过程中更加快速简单，而且可以和多种西门子产品进行通讯，并组成完整的控制系统解决方案。正因为如此，西门子PLC S7-200 SMART越来越多的应用在各种小型自动化控制系统中，为用户带来了更多的便利。如果用户需要更多的了解西门子PLC S7-200 SMAR系列，请联系我们，我们会更好的提供相关技术支持。
S7-200 SMART和S7-200的区别
S7-200 SMART是针对中国用户开发的一款小型PLC，该PLC与原来的经典系列的S7-200有着一脉相承的特性，保留了S7-200的使用习惯和编程思路，同时对一些功能进行了优化和扩展，使功能更强，操作更便捷，今天我们就两者的主要区别做一个介绍。
1.运行模式开关不同

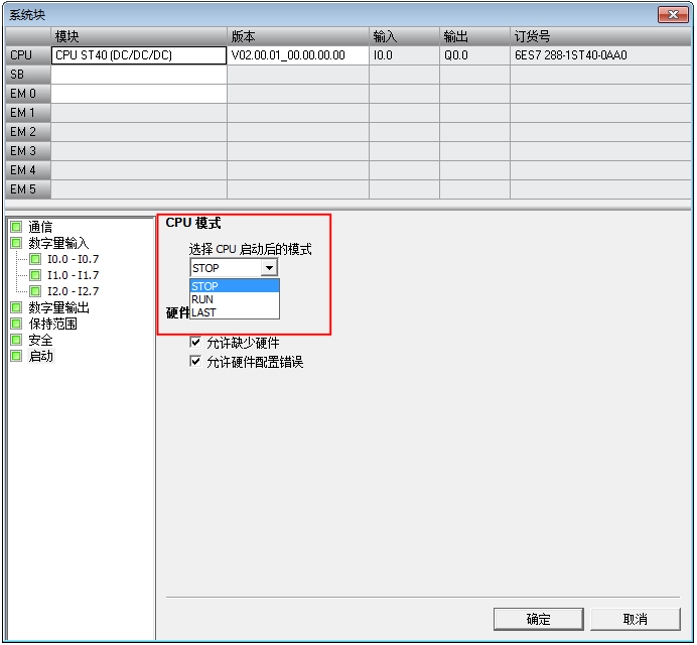

S7-200 CPU在模块的右侧有一个运行模式开关，可以改变CPU的运行模式。S7-200 SMART CPU没有运行模式开关，只能在组态软件的系统块里更改CPU上电后的运行模式。如图1所示。S7-200 CPU和S7-200 SMART CPU都有STOP指令可以使程序进入STOP，但是没有RUN指令进行重新启动。
图1 S7-200 SMART CPU模式设置
2.程序容量不同
S7-200 CPU和S7-200 SMART CPU程序容量和数据区大小都是不能扩展的。相应技术数据如表1所示，相比较而言，S7-200SMART扩展了程序和数据存储区的大小，也不再固定运行/非运行编辑模式下程序占用区域的大小，这种方式下程序执行时内部处理更加灵活，也优化了存储空间的使用。
表1 S7-200 CPU和S7-200 SMART CPU程序和数据区大小
3.存储卡的设计以及用途不同
S7-200 CPU和S7-200 SMART CPU都可以使用存储卡来实现一些功能，但是存储卡都不能用来扩展CPU存储区。S7-200 CPU的存储卡可用来实现配方、数据归档、传输程序的用途；S7-200 SMART CPU的存储卡可用来实现传输程序、升级固件、恢复出厂设置的功能。两种存储卡的功能和外形都不一样，不能混用。
如图所示，图2是S7-200 CPU的存储卡和插卡位置，图3是S7-200 SMART CPU的存储卡（MicroSD）以及插卡位置。S7-200 CPU的存储卡是西门子专用的，有单独的订货号，S7-200 SMART的存储卡购买质量可靠的方产品即可，但是不管是S7-200 CPU还是S7-200 SMART CPU，存储卡都只是附件，如果没有上述功能需求，CPU完全可以不带卡运行。
图2 S7-200存储卡

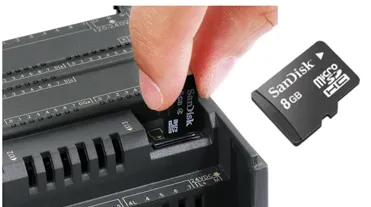

图3 S7-200SMART存储卡
4.自带通信接口以及支持的通信协议不同
两个系列的CPU都支持自由口、Modbus RTU、USS等串口通信协议。
S7-200 SMART 标准型CPU本体集成一个RJ45的以太网接口和一个RS485接口，如图5所示，S7-200 CPU本体只有一个或者两个RS485接口，没有以太网接口，如果有以太网通讯的需求，需要扩展CP243-1模块，如图4所示。CP243-1的以太网接口仅支持西门子内部的S7单边PUT/GET通信协议，S7-200 SMART的以太网口除了支持西门子的S7协议之外，还支持Modbus/TCP、TCP/IP、UDP、ISO-on-TCP、PROFINET通信协议，所以通信能力更强。

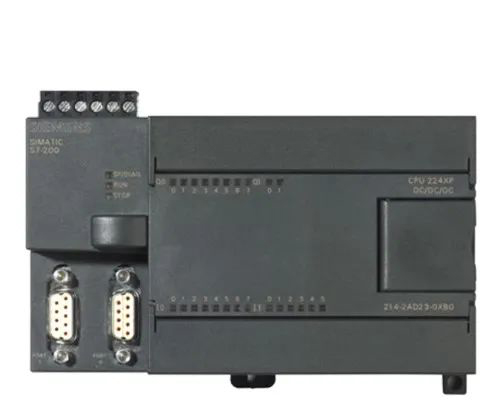

图4 S7-200 CPU

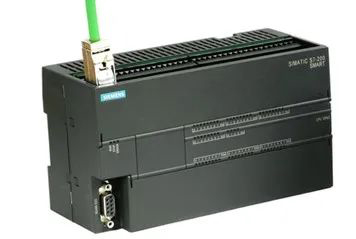

图5 S7-200 SMART CPU
5.接线端子设计不同
两种CPU的产品定位都是小型PLC，本体都集成了一些IO点，都可以通过添加扩展模块来扩展IO以及通信接口。
S7-200本体集成的IO分布方式为上面端子排是数字量输出DO，下面的端子排是数字量输入DI；S7-200 SMART本体集成IO分布方式与S7-200相反，上面的端子排是数字量输入DI，下面的端子排是数字量输出DO。
S7-200 CPU多扩展7个模块，每个S7-200模块都自带一根带状I/O总线电缆，可直接将该电缆插接在其它模块或者CPU的10针插槽内。S7-200 SMART CPU多扩展6个模块+1个信号板，扩展模块之间或者扩展模块和CPU之间都采用插针式的连接方式。
您也可以通过西门子工业1847平台，学习更多S7-200和S7-200 SMART技术知识。
6.编程电缆不同
S7-200 CPU有专门的编程电缆，叫做PC/PPI电缆，根据连接电脑的接口不同又分成USB/PPI电缆（订货号6ES7901-3DB30-0XA0）和RS-232/PPI电缆（订货号6ES7901-3CB30-0XA0）两种类型，如图6和图7所示。

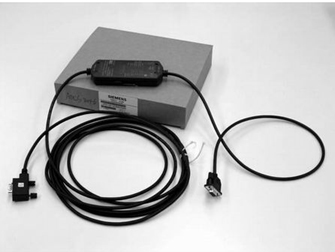

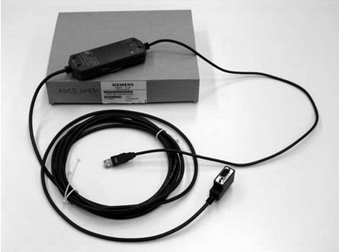

图6 USB/PPI电缆
图7 RS-232/PPI电缆
RS-232/PPI电缆不能用于S7-200 SMART的编程通信，S7-200 SMART CPU只支持这一种USB/PPI电缆。除此之外，S7-200 SMART CPU还可以通过以太网线作为编程电缆来进行上载、下载、在线调试程序。
7.编程软件不同
S7-200 CPU的编程软件是STEP 7-Micro/WIN，S7-200 SMART CPU的编程软件是STEP 7-Micro/WIN SMART，两个软件都有相似的中文操作界面以及指令类型，S7-200的程序可以在STEP 7-Micro/WIN SMART环境中打开，但是不保证所有内容都能够被顺利移植，如存在不支持的指令等，须手动修改。但反过来，S7-200SMART的程序无法在STEP 7-Micro/WIN中打开并移植
8.软件组态设置不同

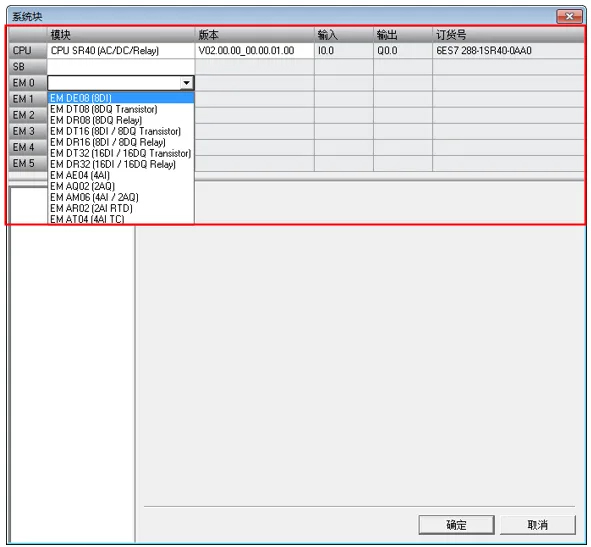

S7-200 CPU不需要进行硬件组态，连接扩展模块后在STEP 7-Micro/WIN软件中的CPU信息里可以看到扩展模块的信息和IO地址，而S7-200 SMART CPU需要根据实际硬件，在STEP 7-Micro/WIN SMART软件中的系统块里组态扩展模块及其参数，如图8所示：
图8 S7-200 SMART 硬件组态
9.具有相似的密码保护功能
保护功能分成两种：对CPU程序读写的保护和程序块加密的保护。两种CPU都有这两种功能，其中对CPU的读写保护在CPU的系统块里进行设置。对程序块的加密设置在相应程序块的属性中设置的。

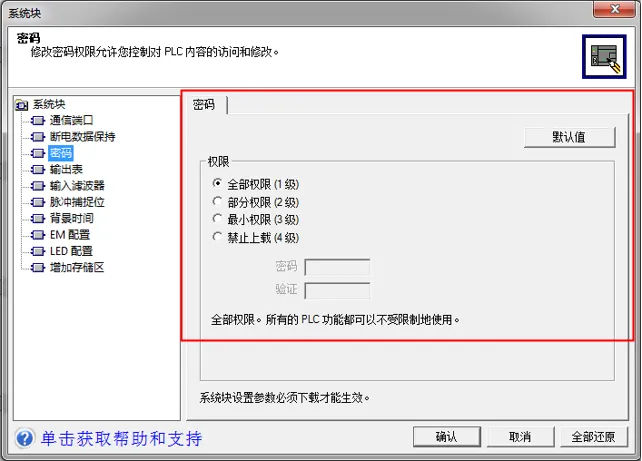

如图9和图10所示，S7-200 SMART CPU的密码保护有四个等级，与S7-200 CPU的四个等级密码保护等级功能一一对应。
图9 S7-200 CPU的密码保护设置

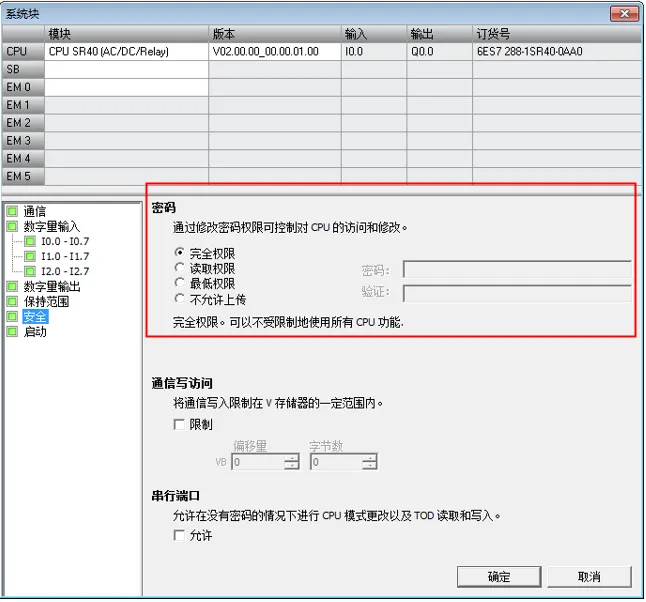

图10 S7-200 SMART CPU的密码保护设置
10.数据掉电保持方式不同
S7-200 CPU的数据掉电保持功能分成两种方式：
（1）通过CPU内部的电容和外接电池卡（需额外订购）供电来实现数据的掉电保持。

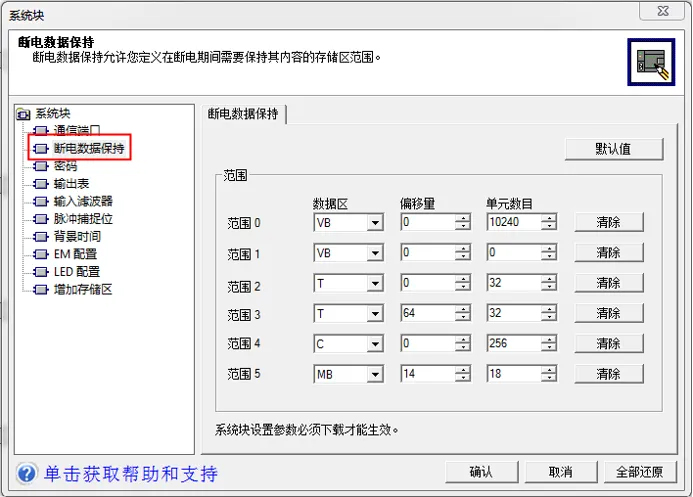

如图11所示，在S7-200软件STEP 7-Micro/WIN的系统块中，除MB0~MB13外的所有存储区默认都是断电保持的。但如果内部电容和外接电池卡都放电完毕，则这些数据区不能被保持，如果需要保持可以通过程序实现。
图11 S7-200 PLC的掉电数据保持设置
（2）通过编程或编写数据块将需要保持的数据保存到EEPROM中。
数据可以用如下方式写入EEPROM数据区：
◾在编程软件Micro/WIN的Data Block（数据块）中定义V数据区存储单元的初始值，下载数据块时，这些数值也被写入到相应的EEPROM单元中。
◾用特殊存储器SMB31、SMW32，用编程方法将V存储区的数据写入EEPROM
◾在System Block（系统块）中设置MB0 - MB13为保持功能，可将该区域的内容在CPU断电时自动写入到EEPROM中

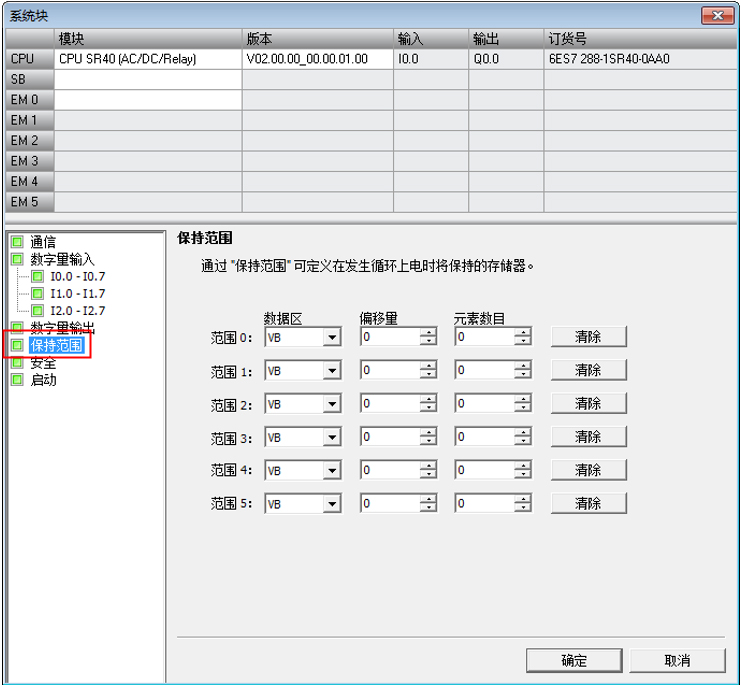

S7-200 SMART CPU的掉电保持区域位于EEPROM区，用户只要在系统块设定保持范围即可实现保持数据，不需要额外编程。CPU在断电时会自动把需要保持的数据写到内部的EEPROM区进行保持，如图12所示。
图12 S7-200 SMART PLC的掉电数据保持设置
11.高速计算器的设置不同

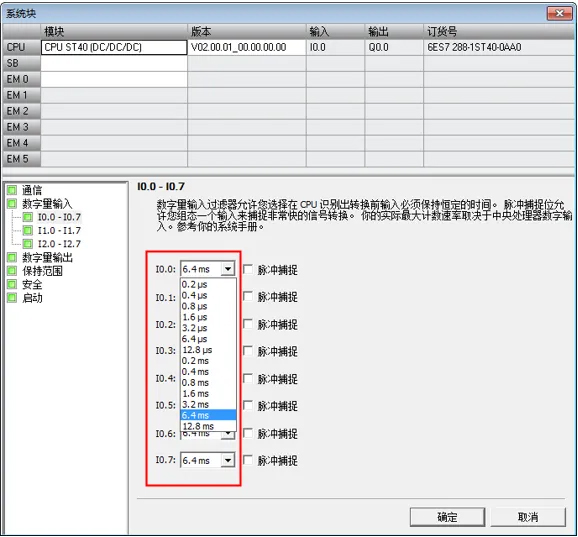

S7-200 CPU的高速计数器HSC硬件不经过CPU的数字量输入滤波，而S7-200 SMART CPU的高速计数器HSC在硬件上经过CPU的数字量输入滤波，因此S7-200 SMART CPU除了编程组态外还需要结合高速计数器HSC信号的频率在系统块里设置合适的数字量输入滤波时间，否则无法正确计数。如图13所示：
图13 S7-200 SMART 组态合适的数字量输入滤波时间
12.模拟量通道值标称不同
S7-200 CPU的标准模拟量通道标称值的范围是-32000～32000，而S7-200 SMART CPU的标准模拟量通道标称值的范围是-27648～27648，该值与S7-1200、S7-300/400一致。
13.运动控制功能实现方式不同
S7-200 PLC运动控制有两种方式实现：
（1）S7-200 CPU（DC/DC/DC），本体集成了两个高速脉冲输出点，这样可以控制两个轴，CPU224XP/CPU224XPsi脉冲频率可以达到100KHz，其他型号CPU脉冲频率可以达到20KHz。
（2）通过扩展EM253位控模块来增加S7-200 PLC控制轴的个数，一个EM253可以控制1个轴，脉冲频率可以达到200KHz。
S7-200 SMART CPU把S7-200 EM253定位模块的功能移到了CPU的内部，没有位控扩展模块。根据不同型号CPU，分别具有2个（ST20）或3个(ST30/40/60)轴的控制能力，频率都可达到100KHz。
14.跟上位机软件通讯的实现方式略有不同
这两类PLC与上位机软件通信都需要通过OPC的方式，S7-200使用PC access或者SIMATIC NET软件作为OPC server，而S7-200SMART则通过PC access SMART或者SIMATIC NET软件作为OPC server来实现，其中PC access以及PC access SMART软件都可以通过西门子官方网站免费下载，在PLC个数较多，通讯数据量较大的场合还是优先推荐使用SIMATIC NET软件来实现，该软件的具体授权信息请查阅相关资料获得。
西门子PLC
西门子(SIEMENS)公司生产的可编程序控制器，在我国的应用也相当广泛，在冶金、化工、印刷生产线等领域都有应用。西门子(SIEMENS)公司的PLC产品包括LOGO、S7-200、S7-1200、S7-300、S7-400以及博途系列等等。西门子S7系列PLC体积小、速度快、标准化，具有网络通信能力，功能更强，可靠性高。S7系列PLC产品可分为微型PLC(如S7-200)，小规模性能要求的PLC(如S7-300)和中、高性能要求的PLC(如S7-400)等，以及博途系列，S1200/S1500，都是很好的产品。
西门子PLC的优点有：
1．西门子PLC可靠性高，抗干扰能力强，西门子plc高可靠性是电气控制设备的关键性能。西门子PLC由于采用现代大规模集成电路技术，采用严格的生产工艺制造，内部电路采取了的抗干扰技术，具有很高的可靠性。从西门子PLC的机外电路来说，使用西门子PLC构成控制系统，和同等规模的继电接触器系统相比，电气接线及开关接点已减少到数百甚至数千分，故障也就大大降低。此外，西门子PLC带有硬件故障自我检测功能，出现故障时可及时发出警报信息。
2．西门子PLC配套，功能完善，适用性强，西门子PLC发展到今天，已经形成了大、中、小各种规模的系列化产品。可以用于各种规模的工业控制场合。除了逻辑处理功能以外，现代西门子PLC具有完善的数据运算能力，可用于各种数字控制领域。近年来西门子PLC的功能单元大量涌现，使西门子PLC渗透到了位置控制、温度控制、西门子PLC等各种工业控制中。加上西门子PLC通信能力的增强及人机界面技术的发展，使用西门子PLC组成各种控制系统变得非常容易。
3．西门子PLC易学易用，深受工程技术人员喜欢。西门子PLC作为通用工业控制计算机，是面向工矿企业的工控设备。它接口容易，编程语言易于为工程技术人员接受。梯形图语言的图形符号与表达方式和继电器电路图相当接近，只用西门子PLC的少量开关量逻辑控制指令就可以方便地实现继电器电路的功能。为不熟悉电子电路、不懂计算机原理和汇编语言的人使用计算机从事工业控制打开了方便之门。
4．西门子PLC系统的设计、建造工作量小，维护方便，容易改造，西门子PLC用存储逻辑代替接线逻辑，大大减少了控制设备外部的接线，使控制系统设计及建造的周期大为缩短，同时维护也变得容易起来。更重要的是使同一设备经过改变程序改变生产过程成为可能。这很适合多品种、小批量的生产场合。
5．西门子PLC体积小，重量轻，能耗低，由于体积小很容易装入机械内部，是实现机电一体化的理想控制设备。
西门子PLC全系列介绍
一、概述
西门子可编程逻辑控制器产品有完整的系列，从低端的西门子LOGO!控制器到西门子PLC S7-1500系列。针对工业自动化控制领域各种行业，各种需求，西门子都能为用户提供的解决方案。正因为西门子PLC系列产品的多样性，使得用户可以根据具体需求，预算成本，后期维护等要素，灵活的对系统进行配置。而且西门子PLC产品在控制系统中运行稳定，组态软件使用方便，为用户在工程项目的实施中提高了效率，为企业带来了效益。
二、西门子PLC全系列产品
西门子PLC系列产品种类多样，用户可进行灵活配置，下面从两个方面来介绍：
1.应用领域复杂程度
自动化控制领域一般可分为小型，中型，大型自动化控制系统。小型自动化控制系统的控制器可以采用西门子LOGO!全系列，西门子PLC S7-200系列，西门子PLC S7-200 SMART系列，西门子PLC S7-1200系列；中型自动化控制系统可以选择西门子PLC S7-300系列或西门子PLC S7-1500系列；大型自动化控制系统可以选择西门子PLC S7-400系列或西门子PLC S7-1500系列。
2.扩展性，运算速度，通讯能力
自动化控制系统的通讯功能主要有PROFIBUS DP或RS485接口，以及快速的PROFINET或TCP/IP协议。从可扩展性，系统运行速度和通讯能力来讲，西门子LOGO!8系列，西门子PLC S7-200 SMART系列，西门子PLC S7-1200系列，西门子PLC S7-1500系列，这些类型的PLC比西门子LOGO!老型号，西门子PLC S7-200系列，西门子PLC S7-300系列，西门子PLC S7-400系列相对应的功能更加强大。
三、小结
综上所述，西门子PLC为用户提供了多种类型，多种功能的产品，用户可以根据需求进行灵活选择和配置。西门子PLC丰富的功能可以为自动化控制系统提供多种解决方案。而且界面友好的各种西门子PLC的组态软件为用户更好的实现人机交互操作，为工程项目的完成提高了效率。如果用户需要更多的了解西门子PLC各种系列，请联系我们，我们会更好的提供相关技术支持。
西门子PLC的几种通信方式：
一、PPI通讯PPI协议是S7-200CPU基本的通信方式，通过原来自身的端口（PORT0或PORT1）就可以实现通信，是S7-200 CPU默认的通信方式。PPI是一种主-从协议通信，主-从站在一个令牌环网中。在CPU内用户网络读写指令即可，也就是说网络读写指令是运行在PPI协议上的。因此PPI只在主站侧编写程序就可以了，从站的网络读写指令没有什么意义。
二、RS485串口通讯方设备大部分支持，西门子S7 PLC可以通过选择自由口通信模式控制串口通信。简单的情况是只用发送指令（XMT）向打印机或者变频器等方设备发送信息。不管任何情况，都必须通过S7 PLC编写程序实现。当选择了自由口模式，用户可以通过发送指令（XMT）、接收指令（RCV）、发送中断、接收中断来控制通信口的操作。
三、MPI通讯MPI通信是一种比较简单的通信方式，MPI网络通信的速率是19.2Kbit/s~12Mbit/s，MPI网络多支持连接32个节点，通信距离为50M。通信距离远，还可以通过中继器扩展通信距离，但中继器也占用节点。MPI网络节点通常可以挂S7-200、人机介面、编程设备、智能型ET200S及RS485中继器等网络元器件。
在安装西门子触摸屏软件的时候，不停地提示重新启动电脑，而重启电脑无效时，应该怎么处理？
解决方法：安装西门子触摸屏软件的时候，不停地提示重新启动电脑，而重启电脑无效时，必须删除注册表项才能继续。
在安装西门子触摸屏软件WinCC Flexiable 2008时，出现未找到SSF文件的错误，应该怎么解决？
解决方法：对于西门子的软件的安装，包括300编程软件、西门子触摸屏软件、wincc组态软件、博图软件界等，都要求软件安装包的路径不能出现中文字符，否则会出错。可以把路径改成全英文或英文+数字形式的就可以了。也有人有疑问这个路径怎么改，不要把软件安装包放到桌面，把软件安装包放到D盘、E盘等的根目录，再将软件安装包的名称改成全英文或英文+数字就可以了。
1、全局数据包通信方式
2、无组态连接通信方式
3、组态连接通信方式
四、以太网通讯以太网的核心思想是使用共享的公共传输通道，这个思想早在1968年来源于厦威尔大学。1972年，Metcalfe和Did Boggs（两个都是网络专家）设置了一套网络，这套网络把不同的ALTO计算机连接在一起，同时还连接了EARS激光打印机。这就是世界上个个人计算机局域网，这个网络在1973年5月22日次运行。Metcalfe在次运行这天写了一段备忘录，备忘录的意思是把该网络改名为以太网（Ethernet），其灵感来自于“电磁辐射是可以通过发光的以太来传播”这一想法。1979年，DEC、Intel和Xerox共同将网络标准化。1984年，出现了细电缆以太网产品，后来陆续出现了粗电缆、双绞线、CATV同轴电缆、光缆及多种媒体的混合以太网产品。以太网是目前世界上的拓朴标准，具有传传播速率高、网络资源丰富、系统功能强、安装简单和使用维护方便等很多优点。
五、PROFIBUS-DP通讯PROFIBUS-DP现场总线是一种开放式现场总线系统，符合欧洲标准和标准。PROFIBUS-DP通信的结构非常精简，传输速度很高且稳定，非常适合PLC与现场分散的I/O设备之间的通信。
西门子触摸屏变量指针的应用在有的项目中，们需要在触摸屏上来实现多路数值的显示，比如说们需要显示通过模拟量模块采样过来的温度值。因选择的触摸屏的画面比较小，们不能在触摸屏上显示全部的温度值的时候，如果要实现这样的功能，可能会选择在多个画面来做这个温度的显示，但对于西门子的触摸屏来说，们可以使用它的变量指针化的这个功能来实现在一个画面上对所有的温度值进行显示，但同时它也有缺点，就是在同一时刻只能显示一个数字。
