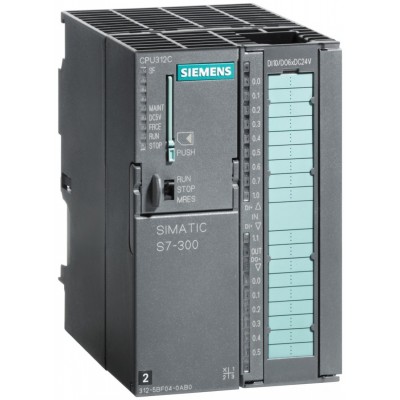

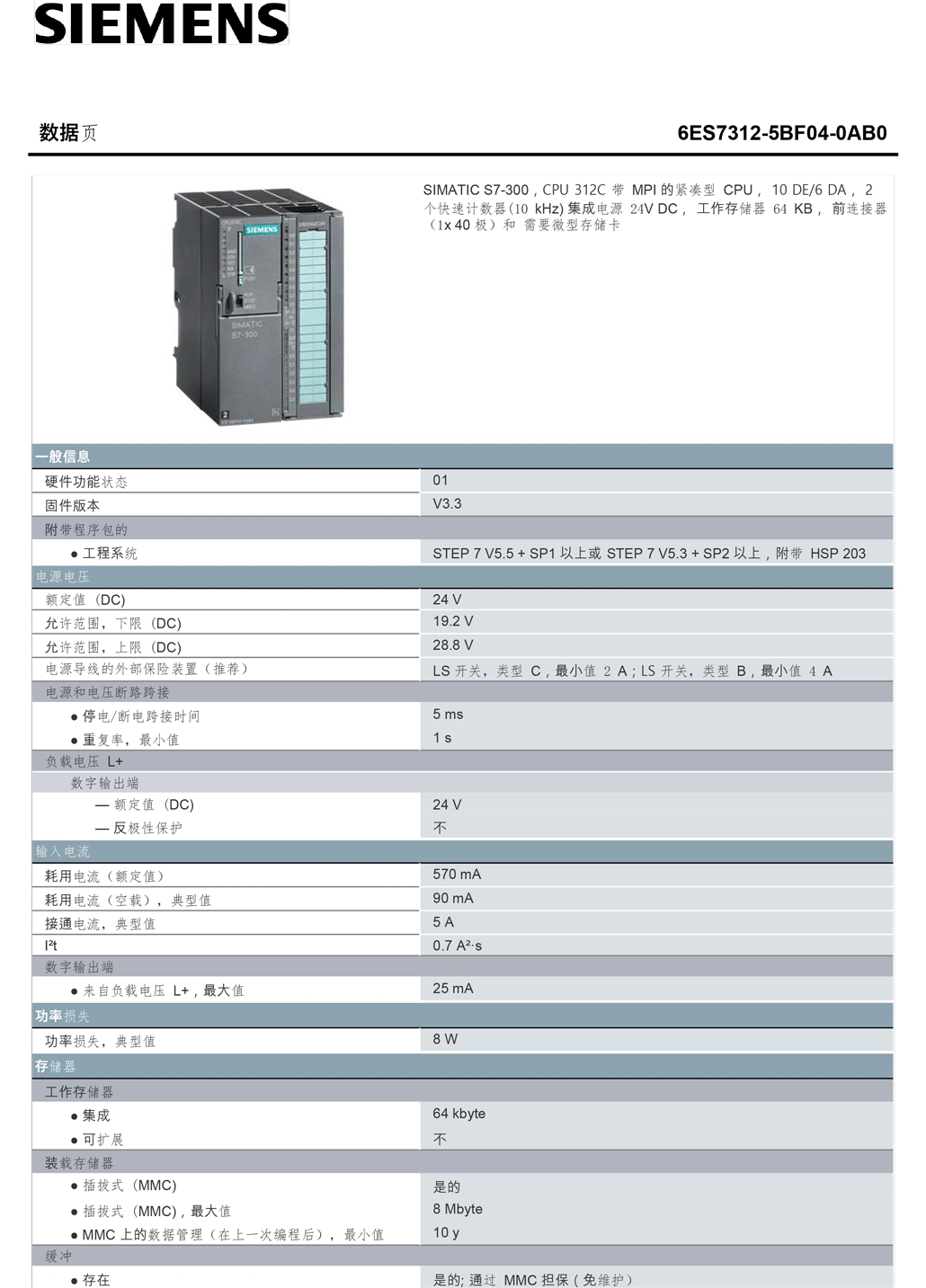

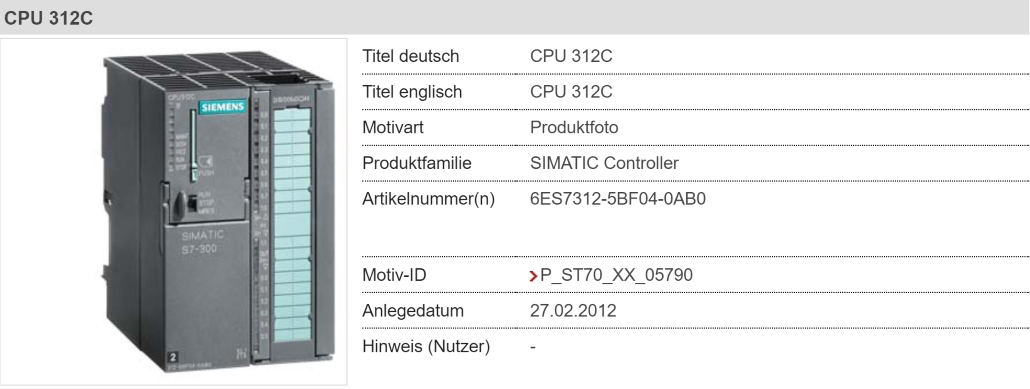

型号：6ES7312-5BF04-0AB0
SIMATIC S7-300，CPU 312C 带 MPI 的紧凑型 CPU， 10 DE/6 DA， 2 个快速计数器(10 kHz) 集成电源 24V DC， 工作存储器 64 KB， 前连接器（1x 40 极）和 需要微型存储卡
Siemens PLC CPU 适合与 SIMATIC S7-300 系列一起使用， 10 个数字输入， 6 个数字输出 - 6ES7312-5BF04-0AB0
将 Siemens 的此 PLC (可编程逻辑控制器) 用作自动化系统的一部分，以实现可靠的控制，简单的编程和故障诊断。它具有自己的内置 CPU (中央处理单元) ，用于增强性能。对于多用途应用，它可以处理各种编程语言编码的指令，包括 FBD (功能方框图) ，图形， HiGraph ， LAD (梯形图) 和 STL (语句列表)。该控制器总共具有 10 个数字输入和 6 个数字输出，使其适用于多个同步应用。此类 PLC 特别适用于机器人，制造设备和加热控制系统。
1.额定电压为 24V 直流，使其适用于大多数日常电气设置
2.短路保护可防止对设备和电路造成电气损坏
3.绿色 / 红色 LED (发光二极管) 指示灯让您可以一目了然地监控操作状态
此产品是否易于安装？
PLC 适用于安装在标准 DIN 导轨上，因此您可以快速设置并将其连接到其他电子元件，无需工具。
西门子S7-300硬件介绍
一、S7－300主要支持的硬件有：
（1）电源（PS）
电源模块提供了机架和CPU内部的供电电源，置于1号机架的位置。
（2）中央处理器（CPU）
CPU存储并处理用户程序，为模块分配参数，通过嵌入的MPI总线处理编程设备和PC、模块、其它站点之间的通讯，并可以为进行DP主站或从站操作装配一个集成的DP接口。置于2号机架。
（3）接口模块（IM）
接口模块将各个机架连接在一起。不同型号的接口模块可支持机架扩展或PROFIBUS DP连接。置于3号机架，没有接口模块时，机架位置为空。
（4）信号模块（SM）
通常称为I/O（输入/输出）模块。测量输入信号并控制输出设备。信号模块可用于数字信号和模拟信号，还可用于进行连接，如传感器和启动器的连接。
（5）功能模块（FM）
用于进行复杂的、重要的但立于CPU的过程，如：计算、位置控制和闭环控制。
（6）通讯处理器（CP）
模块化的通讯处理器通过连接各个SIMATIC站点，如：工业以太网，PROFIBUS或串行的点对点连接等。
后三个模块在机架上可以任意放置，系统可以自动分配模块的地址。
需要说明的是，每个机架多只能安装8个信号模块、功能模块或通讯模块。如果系统任务超过了8个，则可以扩展机架（每个带CPU的中央机架可以扩展3个机架）。
各个模块的性能具体如下：
（1）电源模块（PS）
电源模块用于将SIMATIC S7-300 连接到120/230V AC电源。
（2）接口模块
接口模块用于多机架配置时连接主机架(CR)和扩展机架 (ER)。S7-300通过分布式的主机架(CR)和3个扩展机架(ER)，可以操作多达32个模块。运行时无需风扇。
（3）CPU模块
各种CPU 有各种不同的性能，例如，有的CPU 上集成有输入/输出点，有的CPU上集成有PROFI- BUS-DP通讯接口等。
以上只是列出了部分指标，设计时还要参看相应的手册。
（4）信号模块
信号模块用于数字量和模拟量输入/输出，又分DI/DO（数字量输入/输出）和AI/AO（模拟量输入/输出）模块。
①数字量输入模块：
②数字量输出模块：
③数字输入/输出模块：
④继电器输出模块：
⑤模拟量输入模块
⑥模拟量输出模块：
⑦模拟量输入/输出模块：
（5）功能模块
西门子S7－300功能模块模块适用于各种场合，功能块的所有参数都在STEP7中分配，操作方便，而且不必编程。包括：计数器模块（FM350），定位模块（FM351），凸轮控制模块（FM352），闭环控制模块（FM355）等许多用于特定场合的模块。
（6）通讯模块（CP）
S7－300通讯模块是用于连接网络和点对点通讯用的模块，比如：用于S7－300和SIMATIC C7通过PROFIBUS通讯的模块CP343－5，用于S7－300和工业以网通讯的模块CP343－1及CP343－1 IT等。
二、S7－300CPU前面板说明
S7－300CPU前面板如上图所示。需要说明的是，S7－300系列有20种不同的CPU，每种CPU的前面板是不同的，但也是大同小异。现以CPU318－2为例，分别说明如下：
1、负载电源模块
负载电源模块用于将AC 220V电源转化为DC 24V，供CPU和I/O模块及其它模块使用。
2、后备电池
后备电池的作用是在PLC断电时，用来CPU实时时钟的正常运行，并可以保存用户的程序和数据（在RAM中）。有的低端的CPU因为没有实时时钟，没有后备电池。
3、DC 24V接线端子
CPU输出一个DC 24V，L＋和M分别是DC 24V的正极和负极。可用作CPU开关信号输入或外部元器件的电源。
4、模式选择开关
模式选择开关用来选择CPU的运行方式。有的该开关是一种钥匙开关，改变运行方式需要插入钥匙，用来防止未经授权的人改变CPU的运行方式。
模式选择开关各位置的含义如下：
（1）RUN－P（运行－编程）位置：CPU不仅执行程序，还可以在线读出和修改程序及改变运行方式；
（2）RUN（运行）位置：CPU执行程序，可以读出程序，但不能修改程序；
（3）STOP（停机）位置：CPU不执行程序，可以读出和修改程序；
（4）MERS（清除存储器）位置：可以复位存储器，使CPU回到初始状态。此位置不能保持，当松开后，又会回到STOP的位置。
5、状态和故障指示灯
（1）SF（系统故障指示，红色）：CPU硬件故障或软件出错时常亮；
（2）BATF（电池故障，红色）：电池电压低或无电池时常亮；
（3）DC 5V（＋5V电源指示，绿色）：CPU和S7－300总线＋5V电源正常时常亮；
（4）FRCE（强制指示，黄色）：至少有一个I/O被强制时常亮；
（5）RUN（运行指示，绿色）：CPU处于RUN运行方式时常亮，重启动时以2Hz的频率闪亮，HOLD状态时以0.5Hz的频率闪亮；
（6）STOP（停机指示，黄色）：CPU处于STOP、HOLD状态时常亮；请求存储器复位时以0.5Hz的频率闪烁；正在复位时以2Hz的频率闪烁；
（7）BUSF（总线故障指示，红色）：Profibud－DP接口硬件或软件故障时常亮。
6、存储器卡
存储器卡用于在断电时保存用户程序和一些数据，可以扩展CPU的存储容量。
7、MPI接口
MPI接口用于CPU与其它PLC、PG/PC（编程器/个人计算机）、OP（操作员接口）通过MPI网络的通信。
8、前连接器
前连接器用于将传感器和执行元件连接到信号模块，前面有盖板（9）保护。
三、SIMATIC S7-300具有多种不同的通讯接口：
.多种通讯处理器用来连接AS-i接口、PROFIBUS 和工业以太网总线系统。
.通讯处理器用来连接点到点的通讯系统。
.多点接口(MPI) 集成在CPU中，用于同时连接编程器、PC机、人机界面系统及其他SIMATIC S7/M7/C7等自动化控制系统。
用户可以方便的使用Step7软件进行通讯组态。
CPU 支持下列通讯类型：
.过程通讯
通过总线(AS-i或PROFIBUS)对I/O模块周期寻址(过程映象交换) 。
.数据通讯
在自动控制系统之间或人机界面(HMI)和几个自动控制系统之间，数据通讯会周期地进行或被用户程序或功能块调用。
通过PROFIBUS的过程通讯
S7-300通过通讯处理器，或通过集成在CPU上的 PROFIBUS-DP接口连接到PROFIBUS-DP网络上。
带有PROFIBUS-DP主站/从站接口的CPU可以使用户能够方便地进行组态。
而且，用户通过PROFIBUS-DP分布式I/O就像处理集中的I/O一样，具有相同的组态、地址和编程。
下列设备可以作为通讯的主站：
.SIMATIC S7-300(通过带PROFIBUS-DP 接口CPU或通过 PROFIBUS-DP)
西门子PLC
西门子(SIEMENS)公司生产的可编程序控制器，在我国的应用也相当广泛，在冶金、化工、印刷生产线等领域都有应用。西门子(SIEMENS)公司的PLC产品包括LOGO、S7-200、S7-1200、S7-300、S7-400以及博途系列等等。西门子S7系列PLC体积小、速度快、标准化，具有网络通信能力，功能更强，可靠性高。S7系列PLC产品可分为微型PLC(如S7-200)，小规模性能要求的PLC(如S7-300)和中、要求的PLC(如S7-400)等，以及博途系列，S1200/S1500，都是很好的产品。
西门子PLC的优点有：
1．西门子PLC可靠性高，抗干扰能力强，西门子plc高可靠性是电气控制设备的关键性能。西门子PLC由于采用现代大规模集成电路技术，采用严格的生产工艺制造，内部电路采取了的抗干扰技术，具有很高的可靠性。从西门子PLC的机外电路来说，使用西门子PLC构成控制系统，和同等规模的继电接触器系统相比，电气接线及开关接点已减少到数百甚至数千分之一，故障也就大大降低。此外，西门子PLC带有硬件故障自我检测功能，出现故障时可及时发出警报信息。
2．西门子PLC配套，功能完善，适用性强，西门子PLC发展到今天，已经形成了大、中、小各种规模的系列化产品。可以用于各种规模的工业控制场合。除了逻辑处理功能以外，现代西门子PLC具有完善的数据运算能力，可用于各种数字控制领域。近年来西门子PLC的功能单元大量涌现，使西门子PLC渗透到了位置控制、温度控制、西门子PLC等各种工业控制中。加上西门子PLC通信能力的增强及人机界面技术的发展，使用西门子PLC组成各种控制系统变得非常容易。
3．西门子PLC易学易用，深受工程技术人员喜欢。西门子PLC作为通用工业控制计算机，是面向工矿企业的工控设备。它接口容易，编程语言易于为工程技术人员接受。梯形图语言的图形符号与表达方式和继电器电路图相当接近，只用西门子PLC的少量开关量逻辑控制指令就可以方便地实现继电器电路的功能。为不熟悉电子电路、不懂计算机原理和汇编语言的人使用计算机从事工业控制打开了方便之门。
4．西门子PLC系统的设计、建造工作量小，维护方便，容易改造，西门子PLC用存储逻辑代替接线逻辑，大大减少了控制设备外部的接线，使控制系统设计及建造的周期大为缩短，同时维护也变得容易起来。更重要的是使同一设备经过改变程序改变生产过程成为可能。这很适合多品种、小批量的生产场合。
5．西门子PLC体积小，重量轻，能耗低，由于体积小很容易装入机械内部，是实现机电一体化的理想控制设备。
西门子PLC全系列介绍
一、概述
西门子可编程逻辑控制器产品有完整的系列，从低端的西门子LOGO!控制器到西门子PLC S7-1500系列。针对工业自动化控制领域各种行业，各种需求，西门子都能为用户提供的解决方案。正因为西门子PLC系列产品的多样性，使得用户可以根据具体需求，预算成本，后期维护等要素，灵活的对系统进行配置。而且西门子PLC产品在控制系统中运行稳定，组态软件使用方便，为用户在工程项目的实施中提高了效率，为企业带来了效益。
二、西门子PLC全系列产品
西门子PLC系列产品种类多样，用户可进行灵活配置，下面从两个方面来介绍：
1.应用领域复杂程度
自动化控制领域一般可分为小型，中型，大型自动化控制系统。小型自动化控制系统的控制器可以采用西门子LOGO!全系列，西门子PLC S7-200系列，西门子PLC S7-200 SMART系列，西门子PLC S7-1200系列；中型自动化控制系统可以选择西门子PLC S7-300系列或西门子PLC S7-1500系列；大型自动化控制系统可以选择西门子PLC S7-400系列或西门子PLC S7-1500系列。
2.扩展性，运算速度，通讯能力
自动化控制系统的通讯功能主要有PROFIBUS DP或RS485接口，以及快速的PROFINET或TCP/IP协议。从可扩展性，系统运行速度和通讯能力来讲，西门子LOGO!8系列，西门子PLC S7-200 SMART系列，西门子PLC S7-1200系列，西门子PLC S7-1500系列，这些类型的PLC比西门子LOGO!老型号，西门子PLC S7-200系列，西门子PLC S7-300系列，西门子PLC S7-400系列相对应的功能更加强大。
三、小结
综上所述，西门子PLC为用户提供了多种类型，多种功能的产品，用户可以根据需求进行灵活选择和配置。西门子PLC丰富的功能可以为自动化控制系统提供多种解决方案。而且界面友好的各种西门子PLC的组态软件为用户更好的实现人机交互操作，为工程项目的完成提高了效率。如果用户需要更多的了解西门子PLC各种系列，请联系我们，我们会更好的提供相关技术支持。
