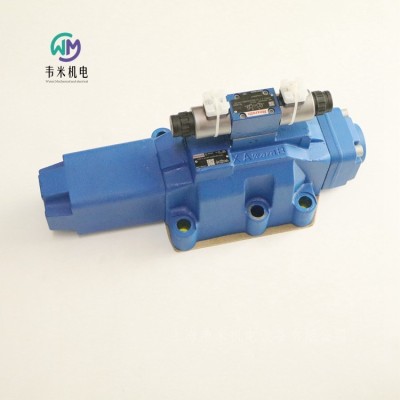

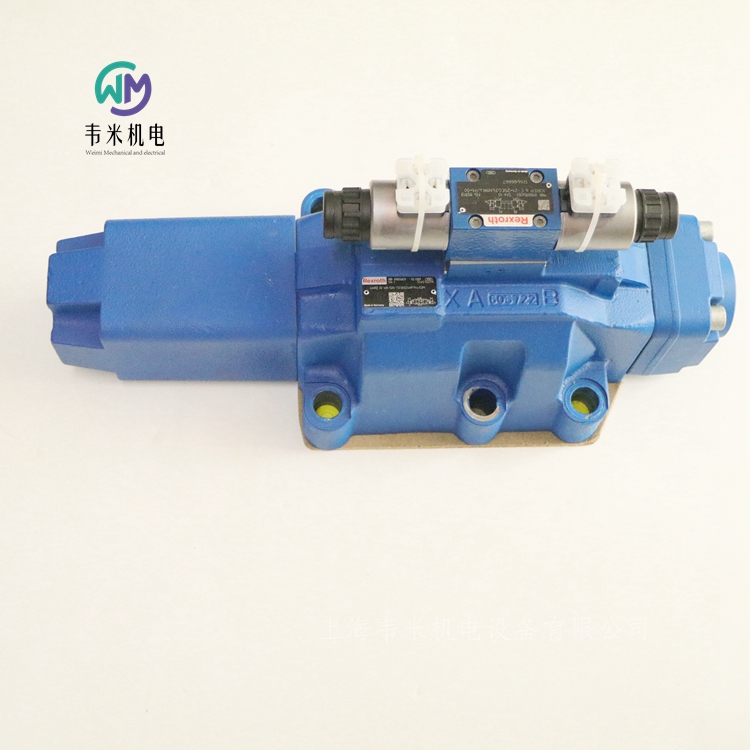

REXROTH先导式比例方向阀4WRZ32W8-520-73/6EG24N9TK4/D3M

REXROTH先导式比例方向阀4WRZ32W8-520-73/6EG24N9TK4/D3M，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，产品图片实物拍摄，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，常用产品现货供应。欢迎新老客户咨询采购！

力士乐REXROTH不带电气位置反馈，不带集成电子元件 (OBE) 的先导式比例方向阀

4WRZ

规格 10, 16, 25, 32

组件系列 7X

大工作压力 350 bar

大流量 1600 l/min

不带集成电子元件 (OBE) 的先导式二级比例方向阀

控制液压油的流向和流量

通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作

用于底板安装：孔图按 ISO 4401

辅助操纵装置，可选

弹簧定中的控制滑板

先导式比例方向阀型号 4WRZ(E)… 和 5WRZ(E).52…

型号为 4WRZ(E)... 的阀门是由比例电磁铁启动的先导式四通方向阀。它们的功能是控制流动方向和流量。

5WRZ(E)… 型阀门配有附加油口“R”（限于 NG52）。

设置：

阀门的基本构成包括：

带比例电磁铁的先导控制阀

带主控制阀芯和对中弹簧的主阀

功能：

线圈断电后，主控制阀芯将通过对中弹簧保持在中心位置。

主控制阀芯由先导控制阀控制；主控制阀芯成比例移动，例如，通过启动线圈“b”。

→控制阀芯向右移动，先导油通过先导控制阀流入压力腔，并使主控制阀芯根据电气输入信号成比例转动。

→通过具有渐进流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接

先导油可通过油口P从内部供给先导控制阀，也可通过油口 X 从外部供给先导控制阀。

关闭线圈

→ 控制阀芯和主控制阀芯移回至中心位置

根据阀芯位置，液压油可从P流到A，从B流到T，或从P流到B，从A流到T (R)。

可选手动应急操作可在线圈不通电的情况下用于移动控制阀芯。

注意：

意外激活手动应急操作可能会导致不受控制的机器运动！

注意：

由于设计原理，阀内固有内部泄漏，泄漏量可能随着使用年限而增加。

德国力士乐REXROTH电液比例阀物料号和型号：

R900246980 4WRZ10W8-85-73/6EG24N9K4/D3M

R901048582 4WRZE10E85-7X/6EG24N9ETK31/F1D3M

R900617676 4WRZE10E85-7X/6EG24N9ETK31/A1D3M

R900954650 4WRZE10W6-85-7X/6EG24ETK31/A1D3M

R900765029 4WRZE10W6-85-7X/6EG24N9ETK31/A1D3M

R900705138 4WRZE10W6-85-7X/6EG24N9ETK31/F1D3M

R900961306 4WRZE10W6-85-7X/6EG24N9EK31/F1D3M

R900751933 4WRZE10W8-50-7X/6EG24N9ETK31/F1D3M

R900979517 4WRZE10W8-85-7X/6EG24N9ETK31/A1D3M

R900750556 4WRZE10W8-85-7X/6EG24N9EK31/F1D3M

R900724781 4WRZE10W8-85-7X/6EG24N9ETK31/F1D3M

R900728586 4WRZ16W8-150-74/6EG24N9K4/D3M

R900972872 4WRZ16W8-150-7X/6EG24N9ETK4/D3M

R900939922 4WRZE10W6-50-7X/6EG24N9K31/F1D3V

R901245654 4WRZE10W8-85-7X/6EG24ETK31/A1M

R901188943 4WRZE16E150-7X/6EG24N9EK31/A1D3M

R900975491 4WRZE16E-150-7X/6EG24N9ETK31/A1D3M

R900727998 4WRZE16E-150-7X/6EG24N9ETK31/F1D3M

R900750127 4WRZE16W8-150-7X/6EG24N9EK31/A1D3M

R901051825 4WRZE16W8-150-7X/6EG24N9K31/F1D3M

R900618031 4WRZE16W8-150-7X/6EG24N9K31/A1D3M

R900941295 4WRZE16R150-7X/6EG24N9K31/A1D3V

R901548124 4WRZE16W6-180-7X/6EG24N9K31/F1D3M

R900727999 4WRZE16W6-150-7X/6EG24N9ETK31F1D3M

R901048581 4WRZE32W8-360-7X/6EG24N9K31/F1D3M

R900970810 4WRZ25E325-73/6EG24N9EK4/D3M

R900712186 4WRZ25E325-73/6EG24N9K4/D3M

R900617675 4WRZE25E220-7X/6EG24N9ETK31/A1D3M

R900757604 4WRZE25W8-220-7X/6EG24N9EK31/F1D3M

R901014940 4WRZE25W8-325-7X/6EG24N9K31/F1D3M

R900753993 4WRZE25W8-325-7X/6EG24N9EK31/F1D3M

R901004329 4WRZE25W8-220-7X/6EG24N9K31/F1D3M

R900763679 4WRZ32W8-520-73/6EG24N9TK4/D3M

力士乐REXROTH直动式减压阀

ZDR6D

规格 6

组件系列 4X

大工作压力 350 bar

大流量 50 l/min

叠加阀

油口安装面，符合 ISO 440-03-02-0-05（带或不带孔）

4 个压力等级

4 个可选调整类型：

旋钮

六角螺纹销和保护帽

带刻度可锁定旋钮

带刻度旋钮

通道 A、B 或 P 中减压

单向阀，可选（仅限型号“A”）

防腐蚀设计

ZDR 型阀是一种采用叠加阀板设计的直动式减压阀，可限制次级油路的压力。用于降低系统压力。

减压阀主要由壳体、控制阀芯、压缩弹簧、调整类型和可选单向阀组成。

通过调整类型设置次级压力。

型号“A”

在初始位置时阀门处于打开状态。液压油可以不受限制地从通道 A 流向通道 A。同时，通道 A 中的压力通过控制油路 作用于与压缩弹簧相对的柱塞表面。如果通道 A 中的压力超过在压缩弹簧处设定的值，则控制阀芯将被推离压缩弹簧并移动到控制位置，从而使通道 A 中的调定压力保持恒定。

通过控制油路 从通道A2内部提供控制信号和先导油。

当通道 A 中的压力因作用于执行机构的外力而继续增加时，压力将迫使控制阀芯更加远离压缩弹簧。

这样，通道 A 将经由控制阀芯上的控制边和壳体与油箱相连接。大量液压油将流回油箱，因此压力将不再增加。

弹簧腔 的泄漏油总是经由孔流入通道 T (Y) 实现外部排出。

压力计连接用于控制阀的次级压力。

单向阀可用于实现从通道 A 至 A 的自由回流，但仅限于型号“A”。

型号“P”和“B”

对于型号“P”，减压可在通道 P 内实现。通过从通道 P 内部提供控制信号和先导油。

对于型号“B”，通道 P 中的压力降低，但先导油可从通道 B 中获得。

注意事项：

如果方向阀处于阀芯位置 P 至 A，则通道 B 中的压力不得超过设置的次级压力。否则，通道 A 中会出现减压现象。

德国力士乐REXROTH减压阀订货号和型号：

R900481125 ZDR6DA1-4X/25Y

R900410813 ZDR6DA2-4X/75Y

R900410815 ZDR6DA2-4X/75YM

R900410849 ZDR6DA2-4X/150Y

R900448490 ZDR6DA3-43/25Y

R900431771 ZDR6DB2-45/75YM

R900409965 ZDR6DP1-4X/25YM

R900409967 ZDR6DP1-4X/75YM

R900410806 ZDR6DP1-4X/150YM

R900483785 ZDR6DP2-4X/25YM

R900483786 ZDR6DP2-4X/75YM

R900483786 ZDR6DP2-43/75YM

R900483787 ZDR6DP2-4X/150YM

R900483787 ZDR6DP2-43/150YM

R900483788 ZDR6DP2-4X/210YM

R900483788 ZDR6DP2-43/210YM

R900400663 ZDR6DP2-4X/210YMV

R900410865 ZDR6DP3-4X/75YM

R900473199 ZDR6DP3-4X/150YM

力士乐REXROTH直动式减压阀

DR10DP

规格 10

组件系列 4X

大工作压力 20 bar

大流量 80 l/min

用于底板安装

油口安装面符合 ISO 578-06-07-0-00

4 个可选调整类型：

旋钮

六角螺纹销和保护帽

带刻度可锁定旋钮

带刻度旋钮

4 个压力等级

带压力计连接

单向阀，可选

防腐蚀设计

DR 0 DP 型阀是一种三通型直动式减压阀，即，可限制次级油路的压力。

它用于限制系统压力。

通过调整类型设置次级压力。

在初始位置时阀门处于打开状态。液压油可以不受限制地从通道 B 流向通道 A。同时，通道 A 中的压力通过控制油路作用于与压缩弹簧相对的柱塞表面。如果通道 A 中的压力超过在压缩弹簧处设定的值，则控制阀芯将移动到控制位置，并使通道 A 中的调定压力保持恒定。

通过控制油路从通道 A 内部提供信号和先导油。

当通道 A 中的压力因作用于执行机构的外力而继续增加时，控制阀芯将继续相对压缩弹簧移动。

这样，通道 A 将经由控制阀芯上的控制边 与通道 T(Y) 相连接。这样一来，大量液压油将流回油箱，压力只能小幅增加。

来自弹簧腔的漏油排泄始终通过通道 T(Y) 在外部实现。

为实现由通道 A 到通道 B 的自由回流，可选择安装单向阀。

压力计连接可实现对次级压力的控制。

力士乐REXROTH直动式减压阀

ZDR10D

规格 10

组件系列 5X

大工作压力 20 bar

大流量 80 l/min

叠加阀

油口安装面符合 ISO 440-05-04-0-05

4 个压力等级

4 个可选调整类型：

旋钮

六角套筒和保护帽

带刻度可锁定旋钮

带刻度旋钮

单向阀，可选（型号“A”）

通道 A、B 或 P 中减压

防腐蚀设计

ZDR 型阀是一种采用叠加阀板设计的直动式减压阀，可限制次级油路的压力。用于降低系统压力。

减压阀主要由壳体、控制阀芯、压缩弹簧、调整类型和可选单向阀组成。

通过调整类型设置次级压力。

型号“A”

在初始位置时阀门处于打开状态。液压油可以不受限制地从通道 A 流向通道 A。同时，通道 A 中的压力通过控制油路 作用于与压缩弹簧相对的柱塞表面。如果通道 A 中的压力超过在压缩弹簧处设定的值，则控制阀芯将相对压缩弹簧移动到控制位置，并使通道 A 中的调定压力保持恒定。

通过控制油路 从通道 A 内部提供控制信号和先导油。

当通道 A 中的压力因作用于执行机构的外力而继续增加时，控制阀芯将继续相对压缩弹簧移动。

这样，通道 A 将经由控制阀芯上的控制边和壳体与油箱（通道 TB）相连接。这样一来，大量液压油将流回油箱，以使压力不再增加。

来自弹簧腔 的漏油排泄始终通过通道 TA 在外部实现。

压力计连接用于控制阀的次级压力。

单向阀可用于实现从通道 A 至 A 的自由回流，但仅限于型号“A”。

型号“P”和“B”

对于型号“P”，减压可在通道 P 内实现。通过从通道 P 内部提供控制信号和先导油。

对于型号“B”，通道 P 中的压力降低，但先导油可从通道 B 中获得。如果方向阀处于阀芯位置 P 至 A，则通道 B 中的压力不得超过设置的次级压力。否则，通道 A 中会出现减压现象。

注意：

在无方向阀的情况下使用时，通道 TA 和 TB 必须相互连接（例如，在盖板中）。

设置方向座阀 NG 0 时，必须使用 HSZ0A078-3X/M00 型叠加阀板（物料号 R900537264）。

德国力士乐REXROTH减压阀订货号和型号：

R900410884 ZDR10DA2-5X/150Y

R900410876 ZDR10DP2-5X/210YM

力士乐REXROTH直动式压力顺序阀

DZ6DP

规格 6

组件系列 5X

大工作压力 315 bar

大流量 60 l/min

用于底板安装

油口安装面，符合 ISO 4401-03-02-0-05（带或不带孔）

5 档压力

4 个可选调整类型：

旋钮

六角螺纹销和保护帽

带刻度可锁定旋钮

带刻度旋钮

单向阀，可选

DZ 6 DP 型阀是一种直动式压力顺序阀。用于与压力相关的次级系统连接。通过调整类型设置顺序压力。

压缩弹簧将控制阀芯保持在它的初始位置，阀是关闭的。通道 P 中的压力通过控制油路施加在与压缩弹簧相对的控制阀芯的阀芯端面上。

当通道 P 中的压力达到压缩弹簧的设置值时，控制阀芯将向左移动，从 P 到 A 的连接被打开。从而连接与通道 A 相连的系统，且通道 P 中不会产生压降。

通过控制油路从通道 P 内部接收控制信号，或者，通过油口 B (X) 从外部接收控制信号。

根据阀的用途，漏油排泄可经油口 T (Y) 外部实现，或经油口 A 内部实现。

注意：

对于内部漏油排泄，设置的开启压力将随通道 A 中的压力而增大。

可选择安装单向阀，以实现液压油由通道 A 到通道 P 的自由回流。

压力计连接可实现对阀门顺序压力的控制。

德国力士乐REXROTH顺序阀订货号和型号：

R900535880 DZ6DP2-54/315XYM

R900481274 DZ6DP1-5X/150Y

R900959696 DZ6DP2-53/315YMV

R900508019 DZ10DP2-4X/75X

力士乐REXROTH直动式压力顺序阀

ZDZ6D

规格 6

组件系列 4X

大工作压力 210 bar

大流量 60 l/min

叠加阀

油口安装面，符合 ISO 4401-03-02-0-05（带或不带孔）

4 个压力等级

4 个可选调整类型：

旋钮

六角螺纹销和保护帽

带刻度可锁定旋钮

带刻度旋钮

单向阀，可选（仅限型号“A”）

ZDZ 型阀是一种采用叠加阀板设计的直动式压力顺序阀。它用于与压力相关的次级系统连接。通过调整类型设置顺序压力。

型号“P”

压缩弹簧将控制阀芯保持在它的初始位置 - 阀门是关闭的。通道 P中的压力通过控制油路 施加在与压缩弹簧相对的控制阀芯的阀芯端面上。

当通道 P2达到压缩弹簧的设定值时，控制阀芯将向左移动，从 P2到 P的连接被打开。从而连接与通道 P1相连的系统，且通道 P2中不会产生压降。

来自弹簧腔的先导油回油始终经由孔流入通道 T(Y) 于外部实现。

压力计连接可实现对阀门顺序压力的控制。

型号“A”

此处，压力顺序在通道 A 中实现。通过从通道 A1内部提供控制信号和先导油。

可选择安装单向阀，以实现液压油由通道 A2到 A1的自由回流。

力士乐REXROTH直动式压力顺序阀

DZ10DP

规格 10

组件系列 4X

大工作压力 210 bar

大流量 80 l/min

用于底板安装

油口安装面符合 ISO 5781-06-07-0-00

4 个压力等级

4 种调整类型：

旋钮

六角螺纹销和保护帽

带刻度可锁定旋钮

带刻度旋钮

带压力计连接

单向阀，可选

DZ 10 DP 型阀是一种直动式压力顺序阀。用于与压力相关的次级系统连接。通过调整类型设置顺序压力。

压缩弹簧将控制阀芯保持在它的初始位置，阀是关闭的。通道 A 中的压力通过控制油路施加在与压缩弹簧相对的控制阀芯的阀芯端面上。

当通道 A 中的压力达到压缩弹簧的设置值时，控制阀芯将向右移动，从 A 到 B 的连接被打开。从而连接与通道 B 相连的系统，且通道 A 中不会产生压降。

通过控制油路从通道 A 内部接收控制信号，或者，通过油口 X 从外部接收控制信号。

根据阀的用途，漏油排泄可经油口 Y 外部实现，或经油口 B 内部实现。

注意！

对于 内部 漏油排泄， 设置的 开启压力将随通道 B 中的压力而 增大 。

可选择安装单向阀，以实现液压油由通道 B 到通道 A 的自由回流。

压力计连接可实现对阀门顺序压力的控制。

力士乐REXROTH直动式压力顺序阀

ZDZ10D

规格 10

组件系列 5X

大工作压力 210 bar

大流量 80 l/min

叠加阀

油口安装面符合 ISO 4401-05-04-0-05

底板（单独订购）

4 个压力等级

4 个可选调整类型：

旋钮

六角螺纹销和保护帽

带刻度可锁定旋钮

带刻度旋钮

带压力计连接

ZDZ 型阀是一种采用叠加阀板设计的直动式压力顺序阀。用于与压力相关的次级系统连接。通过调整类型设置顺序压力。

型号“C”

压缩弹簧将控制阀芯保持在它的初始位置，阀是关闭的。通道 A中的压力通过控制油路 施加在与压缩弹簧相对的控制阀芯的阀芯端面上。

当通道 A2达到压缩弹簧的设置值时，控制阀芯将向左移动，从 A2到 A1的连接被打开。从而连接与 A1相连的系统，且通道 A2中不会产生压降。

来自弹簧腔的漏油回油始终通过通道 T (Y) 于外部实现。

压力计连接可实现对阀门顺序压力的控制。

型号“A”

此处，压力顺序在通道 A 中实现。通过从通道 A1内部提供控制信号和先导油。

型号“P”

通过此型号，压力顺序在通道 P 中实现。通过从通道 P2内部提供控制信号和先导油。

力士乐REXROTH先导式压力顺序阀

DZ

DZ20-2-52/200Y

规格 10 … 32

组件系列 5X

大工作压力 315 bar

大流量 600 l/min

适用于作为预加载、跟踪和切换阀应用

用于底板安装

孔图按 ISO 5781

作为插装阀

4 个压力等级

4 个可选调整类型：

旋钮

六角螺纹销和保护帽

带刻度可锁定旋钮

带刻度旋钮

单向阀，可选

DZ 型阀是一种先导式压力顺序阀。

用于与压力相关的次级系统连接。

压力顺序阀主要由带主阀芯的主阀 和带调整类型及可选单向阀的先导控制阀组成。

根据先导油供油和先导油回油及相应功能，进行了如下区分：

DZ. . -.-5X/… 型预载阀

施加在通道 A 中的压力通过控制油路作用于先导控制阀中的先导阀芯。同时，通道 A 中的压力通过喷嘴作用于主阀芯的弹簧负载侧。如果通道 P 中的压力超过在弹簧处设置的值，则先导阀芯 将顶着弹簧移动。此时主阀芯弹簧负载侧的液压油通过喷嘴、控制边以及控制油路和流入通道 B。因此，在主阀芯处产生了压降。主阀芯向上移动并打开从通道 A 到通道 B 的连接。通道 A 中的压力超出通道 B 中压力的值即为在弹簧处设置的值。在先导阀芯 处发生的泄漏将通过先导控制阀的弹簧腔和控制油路从内部导入到通道 B 中。如果次级油路（通道 B）中的压力超过通道 A 中的压力，则可以选择安装单向阀以实现自由回流。

DZ. . -.-5X/.X… 型预载阀号

大体上，此类阀的功能与 DZ. . -.-5X/… 型阀的功能相对应。但是，对于型号“X”，将通过控制油路 X 从外部提供开启信号。

DZ. . -.-5X/.Y… 型顺序阀型

大体上，此类阀的功能与 DZ. . -.-5X/… 型阀的功能相对应。但是，在型号“Y”中，在先导阀芯处发生的泄漏必须通过油路或卸压导入到油箱中。先导油通过油路导入到通道 B 中。

DZ. . -.-5X/.XY… 型油路阀

大体上，此类阀的功能与 DZ. . -.-5X/… 型阀的功能相对应。但是，对于型号“XY”，将通过控制油路 X从外部提供开启信号。在先导阀芯孔处的先导油和发生的泄漏必须通过油路卸压导入到油箱中。

德国力士乐REXROTH顺序阀订货号和型号：

R900535769 DZ10-1-5X/100Y

R900597547 DZ10-1-5X/200

R900599114 DZ10-1-5X/200Y

R900710220 DZ10-2-5X/50X

R900537692 DZ10-2-5X/50YM

R900502897 DZ10-2-5X/100

R900596755 DZ10-2-52/200

R900596661 DZ10-2-52/200Y

R900552999 DZ10-2-52/200YV

R900518901 DZ20-1-5X/100XY

R900599116 DZ20-1-52/200Y

R900599115 DZ20-1-5X/200YM

R900596858 DZ20-2-5X/200

R900596588 DZ20-2-52/200XY

R900501493 DZ20-2-5X/200X

R900596863 DZ20-2-52/200Y

R900597717 DZ20-2-5X/315XY

R900596906 DZ30-2-52/200

力士乐REXROTH先导式减压阀

DR

规格 10 … 25

组件系列 1X; 4X

大工作压力 315 bar

用于底板安装

孔图按 ISO 5781

用于螺纹连接

作为插装阀

4 个可选调整类型：

旋钮

六角套筒和保护帽

带刻度可锁定旋钮

带刻度旋钮

4 个压力等级

DR 型压力阀是一种先导式减压阀。用于降低系统压力。

它主要由拧入式插装阀（插件）和壳体组成，可以选择带或不带单向阀（仅限底板安装）。

在静止位置时阀门处于打开状态。液压油可以通过主控制阀芯，从入口通道自由流向出口通道。出口通道中的压力通过孔施加于主控制阀芯 的弹簧负载侧。同时，压力通过孔和孔作用于与弹簧相对的主控制阀芯 侧。

如果出口通道中的压力超过弹簧上设定的值，则先导座开启。

液压油从主控制阀芯 的弹簧负载侧，经喷嘴和先导座流入弹簧腔。

主控制阀芯 移至控制位置，并使由弹簧设定的出口通道压力保持恒定。来自弹簧腔 的先导油回油始终通过 Y 油口外部实现。

对于型号“P”的底板安装，可选择安装单向阀，以实现从通道 A 到通道 B 的自由回流。

力士乐REXROTH先导式减压阀

Z3DR10

规格 10

组件系列 1X

大工作压力 350 bar

大流量 120 l/min

叠加阀

油口安装面符合 ISO 4401-05-04-0-05 （标准型号）或 ISO 4401-05-05-0-05 （型号“SO30”）

4 个压力等级，可选

2 种调整类型，可选：

内六角主轴和保护帽

带刻度可锁定旋钮

防腐蚀设计

Z3DR 型阀是一种采用叠加阀板设计的先导式三通减压阀，可限制执行机构的压力。此类阀可用于减小和控制系统压力。

此类阀主要由先导控制阀 和包括主级部分的壳体组成。次级压力通过调整类型设置。

力士乐先导式减压阀的特点是稳定性高且滞后低。

利用型号“MS”可通过测量油口处的压力负载单元对设定的次级压力进行测量和监控（请参阅“尺寸”）。

若执行机构油口 P（A、B）处的次级压力进一步上升到超出设定值，则阀门将会开启回油口 TA (TB) 的第三条管路。这样可防止执行机构通道出现不允许的压力上升。

德国力士乐REXROTH减压阀订货号和型号：

R901435208 Z3DR10VA2-10/200V

R901160168 Z3DR6VP2-10/200MSV

R901418087 Z3DR6VP3-10/315V

力士乐REXROTH双单向节流阀

Z2FS6

规格 6

组件系列 4X

大工作压力 315 bar

大流量 80 l/min

叠加阀

油口安装面符合 DIN 24340，形式 A

油口安装面符合 ISO 4401-03-02-0-05（带孔）

用于限制 2 个执行机构油口的主油流量或先导油流量。

4 种调整类型：

带锁紧螺母和保护帽的调节螺钉

带刻度可锁定旋钮• 内六角带刻度主轴• 带刻度旋钮

用于供油或回油节流

Z2FS6型阀是一种采用叠加阀板设计的双单向节流阀。它用于限制一个或两个执行机构油口的主油流量或先导流量。

彼此对称排列的两个单向节流阀可限制一个方向上的流量，同时允许相反方向上的自由回流。

如果是供油节流，则液压油将通过由阀座和节流阀芯形成的节流点，经通道 A1 导入执行机构 A2。节流阀芯可通过调节螺钉进行轴向调节，从而允许调节节流点。

从执行机构 A2流回的液压油沿着节流阀芯的方向相对弹簧移动阀座，从而使液压油通过单向阀不受阻碍地流动。根据安装位置，节流效应可能发生在供油或排放中。

主流量限制 （型号“2Q”）

要调节执行机构的速度（主流量限制），应在方向阀和底板之间安装双单向节流阀。

先导流量限制 （型号“1Q”）

通过先导式方向阀，可使用双单向节流阀来调节切换时间（先导流量限制）。在这种情况下，该阀安装在先导控制阀和主阀之间。

德国力士乐REXROTH节流阀订货号和型号：

R900481621 Z2FS6-2-4X/1Q

R900481621 Z2FS6-2-44/1Q

R900481623 Z2FS6-2-4X/1QV

R900481624 Z2FS6-2-43/2QV

R900481624 Z2FS6-2-44/2QV

R900481624 Z2FS6-2-4X/2QV

R900481624 Z2FS6-2-46/2QV

R900476838 Z2FS6-5-4X/2QV
