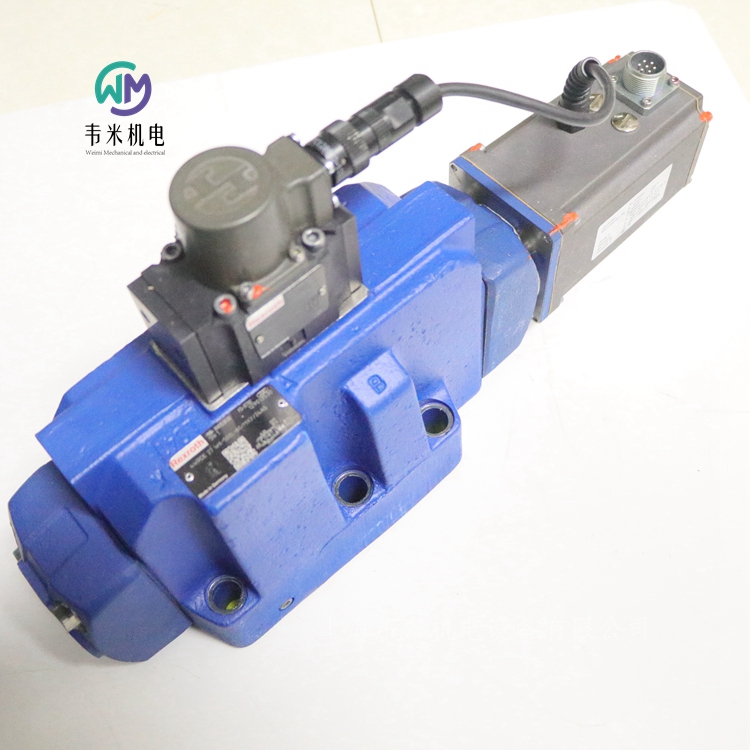

REXROTH高频响比例阀4WRDE27W6-500L-60/MXY/24A5,购买进口液压、气动、自动化控制工业配件,认准“上海韦米机电设备有限公司”,产品图片实物拍摄,保证原装产品,品质保障,售后无忧,批量零售,价格优惠,常用产品现货供应。欢迎新老客户咨询采购!
力士乐REXROTH带集成电子元件 (OBE) 和电气位置反馈的先导式高频响方向阀
4WRDE
规格 10 … 27
组件系列 6X
大工作压力 350 bar
大流量 1000 l/min
额定流量 25 … 500 l/min
-响应灵敏度高,滞后小
高质量-伺服阀性能先导控制阀控制阀芯和套筒
灵活-适用于非常的动态应用中的位置、速率、力量和压力控制
可靠-经过验证且坚固耐用的设计
4WRDE 型阀门是一个带电气位置反馈和集成电子元件 (OBE) 的三级先导式方向控制阀。
设置
阀的基本构成是:
4WS2EM6-2X 型号二级助力模式先导控制阀
包括壳体和主级控制阀芯的主级
带主级感应式位置传感器的集成电子元件
功能
在集成电子元件 (OBE) 中,主级控制阀芯的控制值将与位置理论值进行比较。在存在差值(控制偏差)的情况下,先导控制阀的一级将被控制(干力矩马达和喷嘴挡板系统)。这样,可以实现喷嘴挡板系统的挡板的偏斜。挡板距离先导油流经的两个控制喷嘴其中一个的距离将减少,而距离另一个喷嘴的距离将增加。通过连接孔,与控制信号类似,产生的流量差导致控制阀芯在先导控制阀(第二级)中偏斜。先导控制阀释放的流量使主级(第三级)控制阀芯偏斜,直至其实际位置值与控制值相符。控制阀芯的行程通过控制值的比例进行控制。
阀门特点
阀门的出厂设置为震荡默认设置,恒定频率为 400 Hz。
电源电压故障
应用先导油压后,主级控制阀芯将移动至未定义的终端位置。这一连接中产生的加速力可能导致机械损坏。
如果使用方向叠加阀(请参阅订货代码),则在断电情况下主级的两个先导油腔将短路。
对于符号 E、E1-、W6 和 W8,主级阀芯将使用弹簧对中中心位置。
对于符号 V 和 V1,主级阀芯将使用弹簧操作的偏移位置(P-B 和 A-T)(公差范围为控制阀芯行程的 1% ... 11%)
注意:
零电位更改和/或颤振电流振幅可能导致系统损坏,故只能由的专业人员执行。
先导控制阀只能由力士乐员工进行维护。有一种例外情况,即根据附件列表更换过滤器和密封件。在装配过程中,必须确保密封件已正确固定且保护塞已拧紧。保护塞的紧固扭矩为 30 Nm。
型号“Y”
外部先导油供油,外部先导油回油
在本型号中,先导油由单独的先导油路供给(外部)。先导油回油不流入主阀的 T 通道,而是单独通过油口 Y 流入油箱(外部)。
型号“PY”
内部先导油供油,外部先导油回油
使用本型号时,先导油由主阀的 P 通道供给(内部)。先导油回油不流入主阀的 T 通道,而是单独通过油口 Y 流入油箱(外部)。在底板中,必须关闭油口 X。
型号“PT”
内部先导油供油,内部先导油回油
使用本型号时,先导油由主阀的 P 通道供给(内部)。先导油直接流回主阀的 T 通道(内部)。在底板中,必须关闭油口 X 和 Y。
型号“XT”
外部先导油供油,内部先导油回油
在本型号中,先导油由单独的先导油路供给(外部)。先导油直接流回主阀的 T 通道(内部)。在进油联中,必须关闭油口 Y。
德国力士乐REXROTH电液比例阀物料号和型号:
R901469206 4WRDE10V1-100L-60/MXY/24A5
R901144795 4WRDE27W500L-53/6L24K9/MR
R901538130 4WRDE27W6-500L-60/MXY/24A5
力士乐REXROTH固定排量叶片泵
PVH
固定排量
机座大小 1, 2
规格 16 … 79
额定压力 290 bar
大压力 320 bar
排量 15.9 … 79.3 cm³
液压平衡传动轴的使用可获得较长的轴承使用寿命
由于液压卸载叶片导致的低磨损
低工作噪音
具备可更换式泵插件,便于维修
高效
吸油口位置可选
顺时针或逆时针驱动旋转方向
传动轴可选柱形轴或花键轴
用途:
适用于具备较高工作压力的驱动器,例如,压弯机
型号 PVH 的液压泵是具有恒定排量的叶片泵。在定子环 中运转的转子 位于传动轴 的齿廓上。转子所在的槽能够容纳在转子旋转产生的离心力作用下贴紧定子环内表面的叶片。排液器室侧面由控制板密封。由于定子环的双偏心设计,因此,在所有情况下,在两个吸油腔体的反向存在两个压力腔,用于进行轴的液压卸载。因此,其仅须传递扭矩。叶片在通路中通过吸油范围进行部分卸载。此类卸载产生的磨损影响小,且确保高效。通过简单拆除盖板,可在无需自钟形罩上拆除壳体 的情况下,拆除泵插件(包括转子、叶片、定子环和控制板)。这样可以实现对泵的快速维护和修理。
力士乐REXROTH四通型号的方向伺服阀
4WS.2E...
R900952165 4WSE2EM6-22/5B9ET315K17EV
规格 6
组件系列 2X
大工作压力 315 bar
大流量 48 l/min
特征
用于控制位置、力、压力或速率的阀
2 档式伺服阀,带机械反馈
第 1 级喷嘴/挡板放大器
用于底板安装:孔图按 ISO 4401
干燥的控制电机,液压液不得弄脏电磁铁间隙
也用作 3 通结构
无磨损控制阀芯复位元件
阀和集成控制电子元件已进行调节和测试
控制阀套上的压力腔带有间隙密封,因此无密封圈磨损
第 1 级的过滤器可从外部自由检修
4WS(E)2EM 6-2X/…
此型号的阀门是电动操作式二级伺服方向阀,其油口安装面符合 ISO 4401-03-02-0-05 标准。 它们主要用于控制位置、力、压力或速率。
这些阀门由机电转换器(力矩马达)、液压放大器(原理:喷嘴挡板)和套筒(第二级)中的控制阀芯(通过机械反馈连接到力矩马达)组成。
力矩马达线圈上的电气输入信号通过磁体产生作用于电枢的力,并与弹性管一起产生扭矩。这导致通过螺栓连接到弹性管的挡板从两个控制喷嘴之间的中心位置移开,并且在控制阀芯的前侧产生压差。压差导致阀芯改变位置,并导致压力油口连接一个执行机构油口,同时,另一个执行机构油口连接到回流油口。
控制阀芯通过弯曲弹簧(机械反馈)连接到挡板或力矩马达。阀芯的位置将改变,直到弯曲弹簧的反馈扭矩和力矩马达的电磁扭矩达到平衡并且喷嘴挡板系统的压差变为零。
因此,控制阀芯的行程和伺服阀的流量是与电气输入信号成比例来控制的。必须注意的是,流量取决于阀压降。
用于外部控制电子元件的型号 4WS2EM 6-2X/…
外部控制电子元件(伺服放大器)操作阀门并放大模拟输入信号(控制值),以便通过输出信号以流量控制形式驱动伺服阀。
带有 OBE 的型号 4WSE2EM 6-2X/…
要放大模拟输入信号,需集成特别针对此阀类型进行过调整的控制电子元件。它们与位于力矩马达盖帽中的连接器相连接。
德国力士乐REXROTH伺服阀订货号和型号:
R900952166 4WSE2EM6-2X/10B9ET315K17EV
力士乐REXROTH四通型号的方向伺服阀
4WS.2E...
R901066145 4WS2EM10-52/75B11ET315K8DV
规格 10
组件系列 5X
大工作压力 315 bar
大流量 180 l/min
用于控制位置、力、压力或速率的阀
带机械反馈或机械和电气反馈的二级伺服阀
第 1 级喷嘴/挡板放大器
用于底板安装:孔图按 ISO 4401
干燥的控制电机,液压液不得弄脏电磁铁间隙
也用作 3 通结构
无磨损控制阀芯复位元件
在外部控制或通过集成电子元件 (OBE) 控制
阀和集成控制电子元件已进行调节和测试
带液动力补偿的控制阀芯
中心固定的控制阀套,因此对温度和压力的敏感性很低
控制阀套上的压力腔带有间隙密封,因此无密封圈磨损
第 1 级的过滤器可从外部自由检修
产品说明
4WS(E)2EM10-5X/...
4WS(E)2EM10-5X 型阀门是电动操作的 2 级伺服方向阀。它们主要用于控制位置、力和速率。
这些阀门由机电转换器(力矩马达)、液压放大器(原理:喷嘴挡板)和套筒(第二级)中的控制阀芯(通过机械反馈连接到力矩马达)组成。
力矩马达线圈上的电气输入信号通过磁体产生作用于电枢的力,并与弹性管 一起产生扭矩。这导致通过螺栓连接到弹性管的挡板从两个控制喷嘴之间的中心位置移开,并且在控制阀芯的前侧产生压差。该压差导致控制阀芯改变位置,并导致压力油口连接一个执行机构油口,同时,另一个执行机构油口连接到回流油口。
控制阀芯通过弯曲弹簧(机械反馈)连接到挡板或力矩马达。控制阀芯的位置将改变,直到弯曲弹簧的反馈扭矩和力矩马达的电磁扭矩达到平衡并且喷嘴挡板系统的压差变为零。
因此,控制阀芯的行程和伺服阀的流量是与电气输入信号成比例来控制的。必须注意的是,流量取决于阀压降。
外部控制电子元件,4WS2EM10-5X/... 型(单独订购)
外部控制电子元件(伺服放大器)操作阀门并放大模拟输入信号(控制值),以便通过输出信号以流量控制形式驱动伺服阀。
集成控制电子元件,4WSE2EM10-5X/... 型和 4WSE2ED10-5X/... 型
要放大模拟输入信号,需集成特别针对此阀类型进行过调整的控制电子元件 (10)。它们与力矩马达盖帽相连接。阀零位可以通过可从外部检修的电位计进行调整。
4WSE2ED10-5X/...
对于通过复位弹簧的机械控制,此类型的阀门还配备有电气阀芯位置检测和控制装置。控制阀芯位置由感应式位置传感器确定。由集成控制电子元件将位置传感器信号与控制值相比较。任何可能的控制偏差都进行电气放大,并且作为控制信号馈送到力矩马达。具有附加电气反馈时,与纯机械型号相比,电气控制器放大率可在较小信号范围内达到较高动态值。另外提供的机械反馈可确保在电源故障时,阀芯位于零范围内。
阀门仅与集成控制电子元件配合使用。阀零位可以通过可从外部检修的电位计进行调整。
注意:更改零电位可能导致系统损坏,故只能由的专业人员执行。
德国力士乐REXROTH伺服阀订货号和型号:
R901066145 4WS2EM10-5X/75B11ET315K8DV
R901065784 4WS2EM10-52/20B11ET315K8DV
R900956874 4WS2EM10-52/30B11ET315K31DV
R901020256 4WS2EM10-52/60B11ET315K8DV
力士乐REXROTH单向阀
Z1S 6
规格 6
组件系列 4X
大工作压力 350 bar
大流量 40 l/min
用于垂直叠加的叠加阀
- 作为角阀
- 作为直通阀
油口安装面符合 ISO 4401-03-02-0-05
多种单通道和双通道阻塞功能
由于阀心采用高性能塑料制成,因此具有的密封性
防腐蚀设计
通过更换外部密封圈可轻松调节为用于特殊液压油
带测量油口,可选
可应要求作为单向节流阀提供
Z1S 型阀是一种采用叠加阀板设计的直动式单向阀。
它可用来无泄漏地阻塞一个方向上的流量,同时允许相反方向上的自由回流。
阀心的行程受塑料弹簧座的限制。已安装的弹簧支持闭合运动。当没有液压油流通过阀门时,弹簧将阀心保持在闭合位置。
与直通阀相比,角阀多可以连通或关闭三个内部通道。由保护塞实现止挡和密封功能。
注意:
对于蓝色塑料弹簧座安装在阀板侧时采用的所有安装位置,均不会在此位置使用额外的密封圈!
在组件侧,密封圈(常见)用于密封下游安装的装配。
已安装的塑料弹簧座具有密封功能,不予以拆除或损坏。
德国力士乐REXROTH单向阀:
R901086051 Z1S6P05-41/V
R901086051 Z1S6P05-40/V
R901086052 Z1S6P30-40/V
R901086090 Z1S6D05-40/V
R901086058 Z1S6T05-40/V
R901086059 Z1S6T30-40/V
力士乐REXROTH单向阀
Z1S 10
规格 10
组件系列 4X
大工作压力 350 bar
大流量 100 l/min
用于垂直叠加的叠加阀
油口安装面符合 ISO 4401-05-04-0-05, ISO 4401-05-05-0-05
多种单通道和双通道阻塞功能
由于阀心采用高性能塑料制成,因此具有的密封性
防腐蚀设计
通过更换外部密封圈可轻松调节为用于特殊液压油
由于单向阀安装套件可单独使用,因此可以经济高效地更换磨损部件
带测量油口,可选
单向节流阀,可选
Z1S 型阀是一种采用叠加阀板设计的直动式单向阀。
它可用来无泄漏地阻塞一个方向上的流量,同时允许相反方向上的自由回流。
塑料锥阀芯的行程受塑料弹簧座限制。已安装的弹簧支持闭合运动。当没有液压油流通过阀门时,弹簧将塑料锥阀芯保持在闭合位置。在低压 (0.1 x p大)时已实现佳密闭性。
注意:
对于塑料弹簧座安装在阀板侧时采用的所有安装位置,均不会在此位置使用额外的密封圈!在组件侧,密封圈(常见)用于密封下游安装的装配。
已安装的塑料弹簧座具有密封功能,不予以拆除或损坏!出于整体结构考虑(预载),需要塑料弹簧座的凸出部分。随着所含液压油体积和温度变化,可能会发生静态压力变化,这不是由阀座表面泄漏引起的。
德国力士乐REXROTH单向阀订货号和型号:
R901274767 Z1S10A05-2B05-2-41/F
R901280744 Z1S10P05-2-4X/F
力士乐REXROTH单向阀
S6…S30 A..-1X/...
规格 6 … 30
组件系列 1X
大工作压力 450 bar
大流量 450 l/min
用于螺纹连接(内螺纹)
无泄漏地阻塞一个方向上的流量
具有多种开启压力,可选
德国力士乐REXROTH单向阀订货号和型号:
R900422881 S6A1.0/
R900422886 S8A1.0/
R900420531 S10A1.0/
R900420525 S20A1.0/
力士乐REXROTH单向阀,插装式设计
M-SR 6...30
规格 6 … 30
组件系列 1X
大工作压力 420 bar
大流量 400 l/min
用于在油路块设计中安装
作为角阀
作为直通阀
无泄漏地阻塞一个方向上的流量
具有多种开启压力,可选
德国力士乐REXROTH单向阀订货号和型号
R900346083 M-SR8KE05-1X
R900346082 M-SR15KE30-1X/
R900357718 M-SR8KE05-1X/V
R900345745 M-SR10KE02-1X
R900344549 M-SR10KE05-1X
R900346857 M-SR10KE15-1X
R900346936 M-SR10KE30-1X
R900345372 M-SR15KE05-1X
R900345744 M-SR20KE02-1X
R900340979 M-SR20KE05-1X
R900344778 M-SR25KE05-1X
R900350797 M-SR30KE05-1X/V
力士乐REXROTH先导式单向阀
Z2S 6
规格 6
组件系列 6X
大工作压力 315 bar
大流量 60 l/min
油口安装面符合 DIN 24340 形式 A(不带孔)
油口安装面符合 ISO 4401-03-02-0-05(带孔)
用于一个或两个执行机构油口的无泄漏阻塞,可选
具有多种开启压力,可选(请参阅订货代码)
带预开口,可选
单向阀安装套件可单独使用
可应要求提供特殊型号
Z2S 型单向阀是采用叠加阀板设计的先导式单向阀。
用于一个或两个执行机构油口的无泄漏阻塞,甚至能够用于长期停机的情况。
在方向 A1到 A2 或B1到 B2 上,可以自由流动;在相反方向上,流动被阻塞。
例如,如果阀门的流向是从A1到A2,控制阀芯将向 B 侧方向移动,打开球座阀并推动阀心偏离其阀座。液压油现在即可从B2 流向B1。
为了可以安全地封闭球座阀,必须液压卸载控制阀芯(请参阅油路示例)。
预开口
由于预开口的存在,加压液体可以进行衰减降压。这样避免了可能的换向冲击。
由于使用的是具有扩大的开口控制面积比的两级设置,使用较低的先导压力也可以安全卸载。
注意:
如果阀门不带预开口,憋压容积可能会突然卸载。产生的换向冲击不但会导致安装组件的过早磨损,还会形成噪音。
德国力士乐REXROTH单向阀订货号和型号:
R900347495 Z2S6-1-6X/
R900347504 Z2S6-1-6X/V
R900347495 Z2S6-1-66/
R900347496 Z2S6-2-6X/
R900347505 Z2S6-2-64/V
R900347505 Z2S6-2-66/V
R900347501 Z2S6B1-66/
R900347498 Z2S6A1-6X/
R983030685 Z2S6-A1-6XIN010
R900347499 Z2S6A2-6X/
R900347501 Z2S-6B1-6X
力士乐REXROTH先导式单向阀
Z2S 10
规格 10
组件系列 3X
大工作压力 315 bar
大流量 120 l/min
用于垂直叠加的叠加阀
油口安装面符合 ISO 4401-05-04-0-05, ISO 4401-05-05-0-05
用于一个或两个执行机构油口的无泄漏阻塞,可选
不同的开启压力
带预开口(标准);不带预开口(可选)
单向阀安装套件可单独使用
防腐蚀设计
Z2S 型单向阀是采用叠加阀板设计的先导式单向阀。
用于一个或两个执行机构油口的无泄漏阻塞,甚至能够用于长期停机的情况。
在方向A1到A2 或 B1 到B2 上,可以自由流动;在相反方向上,流动被阻塞。
例如,如果阀门的流向是从A1到A2,控制阀芯将向 B 侧方向移动,打开球座阀并推动阀心偏离其阀座。液压油现在即可从B2 流向B1。
为了可以安全地封闭球座阀,必须液压卸载控制阀芯(请参阅油路示例)。
预开口
由于预开口的存在,加压液体可以进行衰减降压。这样避免了可能的换向冲击。
由于使用的是具有扩大的开口控制面积比的两级设置,使用较低的先导压力也可以安全卸载。
德国力士乐REXROTH单向阀订货号和型号:
R900407424 Z2S10A1-3X/
R900407440 Z2S10A1-3X/V
R900407394 Z2S10-1-34
R900407394 Z2S10-1-3X/
R900421985 Z2S10-2-3X
力士乐REXROTH先导式单向阀
Z2S 16
规格 16
组件系列 5X
大工作压力 315 bar
大流量 300 l/min
用于垂直叠加的叠加阀
油口安装面符合 ISO 4401-07-07-0-05
用于一个或两个执行机构油口的无泄漏阻塞,可选
不同的开启压力
带预开口
单向阀安装套件可单独使用
防腐蚀设计
Z2S 型单向阀是采用叠加阀板设计的先导式单向阀。
用于一个或两个执行机构油口的无泄漏阻塞,甚至能够用于长期停机的情况。
在方向A1到A2 或 B1 到B2 上,可以自由流动;在相反方向上,流动被阻塞。
例如,如果阀门的流向是从A1到A2,控制阀芯将向 B 侧方向移动,打开球座阀并推动阀心偏离其阀座。液压油现在即可从B2 流向B1。
为了可以安全地封闭球座阀,必须液压卸载控制阀芯(请参阅油路示例)。
预开口
由于预开口的存在,加压液体可以进行衰减降压。这样避免了可能的换向冲击。
由于使用的是具有扩大的开口控制面积比的两级设置,使用较低的先导压力也可以安全卸载。
德国力士乐REXROTH液压锁订货号和型号:
R900328797 Z2S16-1-51/
R900402493 Z2S16A2-51/
R900402493 Z2S16A2-5X
R900328799 Z2S16B1-51
力士乐REXROTH先导式单向阀
Z2S 22
规格 25
组件系列 5X
大工作压力 315 bar
大流量 450 l/min
用于垂直叠加的叠加阀
油口安装面符合 ISO 4401-08-08-0-05
用于一个或两个执行机构油口的无泄漏阻塞,可选
不同的开启压力
预开口标准
单向阀安装套件可单独使用
可应要求提供特殊型号
Z2S 型单向阀是采用叠加阀板设计的先导式单向阀。
用于一个或两个执行机构油口的无泄漏阻塞,甚至能够用于长期停机的情况。
在方向A1到A2 或 B1 到B2 上,可以自由流动;在相反方向上,流动被阻塞。
例如,如果阀门的流向是从A1到A2,控制阀芯将向 B 侧方向移动,打开球座阀并推动阀心偏离其阀座。液压油现在即可从B2 流向B1。
为了可以安全地封闭球座阀,必须液压卸载控制阀芯(请参阅油路示例)。
预开口
由于预开口的存在,加压液体可以进行衰减降压。这样避免了可能的换向冲击。
由于使用的是具有扩大的开口控制面积比的两级设置,使用较低的先导压力也可以安全卸载。
德国力士乐REXROTH单向阀订货号和型号:
R900433031 Z2S22-2-51/
R900433031 Z2S22-2-5X
R900432915 Z2S22-1-51
REXROTH高频响比例阀4WRDE27W6-500L-60/MXY/24A5
