框式搅拌机可视为桨式搅拌器的变形,其结构比较坚固,搅动物料量大。框式搅拌器与容器壁间隙较小,有利于传热过程的进行,常用于传热、晶析操作和高粘度液体、高浓度淤浆和沉降性淤浆的搅拌。
JBK型框式搅拌器直径较大,一般取反应器内径的2/3~9/10,50~70r/min。快速旋转时,搅拌器叶片所带动的液体把静止层从反应容器壁上带下来;慢速旋转时,有刮板的搅拌器能产生良好的热传导。
JBK型框式搅拌器一般使用于粥状物料的搅拌,搅拌转数以60-130r/min为宜,适用的1高黏度为200~300Pa·s。
定做各种型号絮凝搅拌机 框桨式搅拌机 框式搅拌器 立式搅拌机
框式搅拌机桨叶采用45度折叶桨或翼形桨叶轮,其动力效率高。根据池型及搅拌工艺要求可采用单层、双层或多层桨叶,可使搅拌介质同时产生轴向、径向和环向流动,可在要求的混合时间内达到一定的搅拌强度,满足混合速度快、均匀、充分等要求,且水力损失小,并可广泛适应搅拌介质比重、浓度、酸碱度、温度及粘度的变化,以满足各种搅拌工况的要求。
根据不同工况要求可采用普通唇形骨架油封或机械密封的密封形式,采用双端面机械密封时,机械密封动、静环在封闭的密封油室内由阻燃、耐侯的润滑油润滑并冷却,可有效可靠地对气体进行密封,即便是在严寒或风沙等恶劣环境工况下也能安全可靠地运行。
驱动装置主轴通过联轴器与搅拌轴联接,搅拌轴间均采用法兰联接形式联接,搅拌轴由双列角接触推力球轴承和滑动轴承支承,具有足够的强度和刚度,并具有较高的稳定性。滑动轴承由油室内的润滑脂润滑,可确保设备长期安全可靠地运行。
定做各种型号絮凝搅拌机 框桨式搅拌机 框式搅拌器 立式搅拌机
框式搅拌机用途: 用于给水排水处理、沼气反应过程中的各种水处理药剂的溶解或原水与混凝剂的混合、反应及池内或釜内不同比重的有机或无机液体的液相搅拌混合。
框式搅拌机特点 :
1)传动环节少,机械效率高,结构紧凑,运行平稳;
2)占地面积小,处理量大,能耗低;
3)安装、运行、维护费用低;
4)可在要求的混合时间内达到一定的搅拌强度,满足混合速度快、均匀、充分等要求,且水头损失小,并可适应水量的变化以适用于各种水量的水厂。

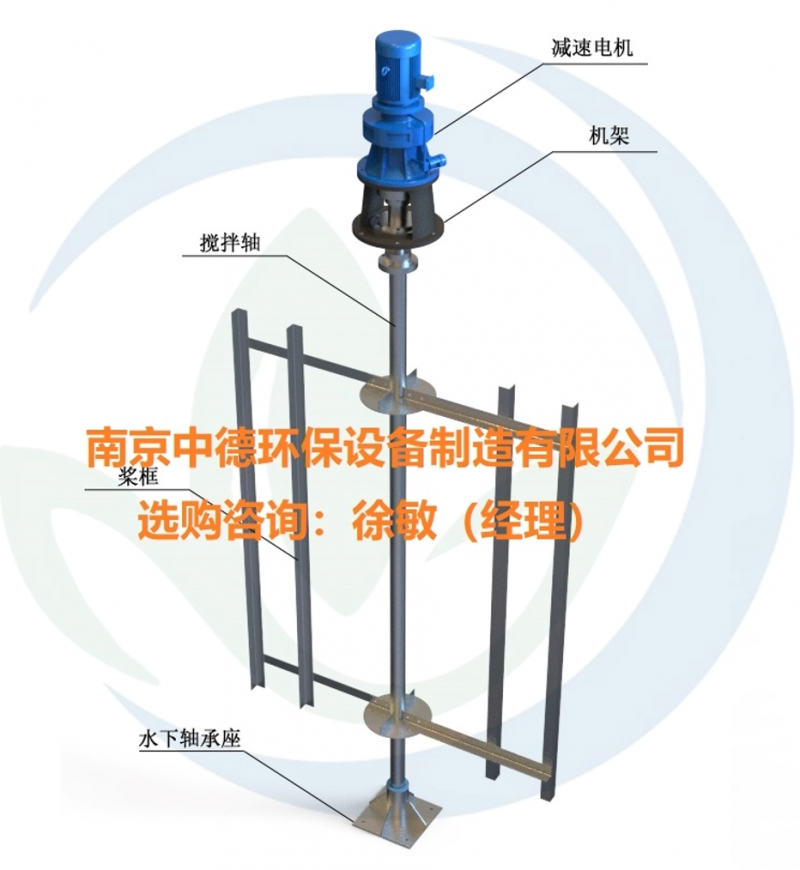

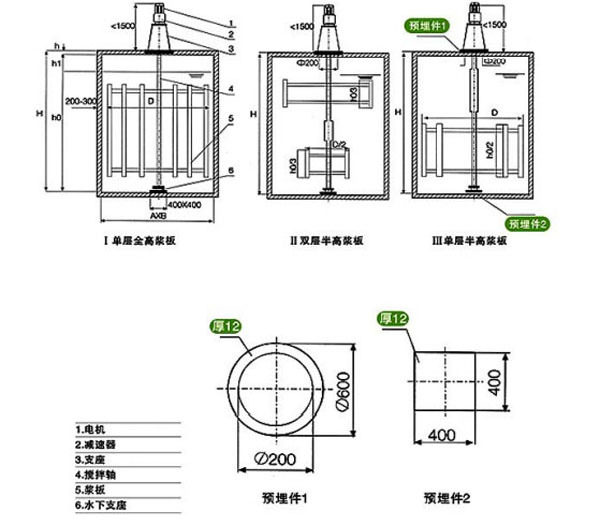

框式搅拌机构造及工作过程 JBJ型桨式搅拌机由电机、减速机、机架、搅拌轴、桨板、联轴器、水下支座等组成。
根据密封方式可分为:
A型:带有机械密封,
B型:不带密封,
C型:其它密封方式,可适用于不同密封要求的场合。
驱动装置采用普通电机或防爆电机、摆线针轮减速机,驱动装置主轴通过联轴器与搅拌轴联接,搅拌轴由轴承支承,具有足够的强度和较高的稳定性。 搅拌机桨叶采用45度折叶桨,可产生轴向、径向和环向分流,使物料与水快速充分混合,满足工艺要求。
