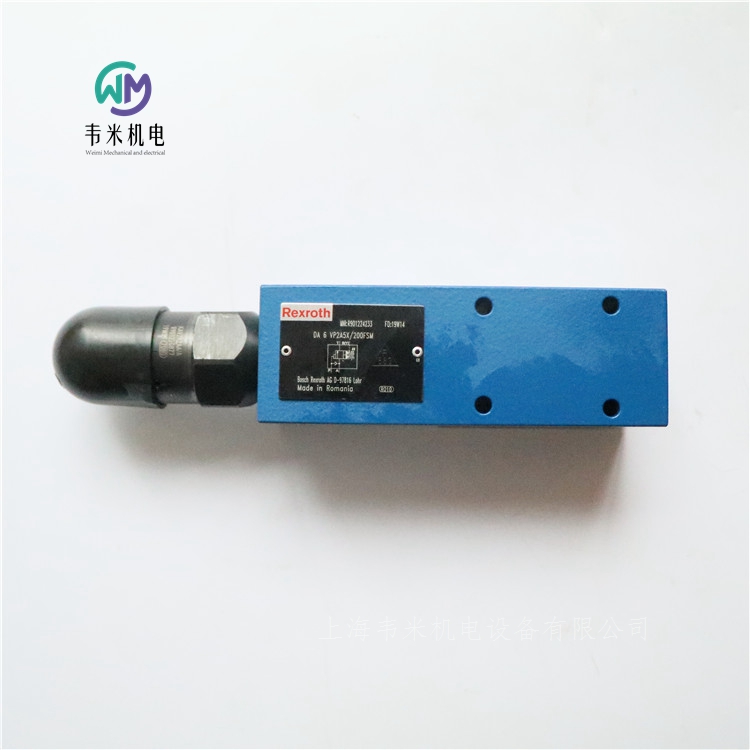

力士乐压力切断阀DA6VP2A5X/200FSM,购买进口液压、气动、自动化控制工业配件,认准“上海韦米机电设备有限公司”,10年老店,产品图片实物拍摄,保证原装产品,品质保障,售后无忧,批量零售,价格优惠,常用产品现货供应。欢迎新老客户咨询采购!
力士乐REXROTH先导式压力截止阀
DA6V
规格 6
组件系列 5X
大工作压力 350 bar
大流量 40 l/min
重量 2.2kg
安装位置 任意
温度范围 -30 … +80℃
粘度范围 10 … 800mm²/s
建议粘度范围 20 … 60mm²/s
用于底板安装
油口安装面符合 ISO 5781-03-04-0-00(不符合标准,且不带孔)
底板(单独订购)
作为插装阀
调整类型:六角套筒和保护帽
4 个压力等级
可调式切换压差(公称值的 10 % 至 50 %)
DA6V 型压力阀是一种可无级调节切换压差的先导式压力截止阀。此类阀主要由拧入式插装阀的先导控制级和主级、单向阀和壳体组成。
通过油口 B 将 P 中的泵流量引入系统的蓄能器中。如果油口 B 中执行机构的压力超过设定顶部切换压力,则先导控制阀将打开并将通过油口 A (Y) 启动先导油排放。单向阀将关闭油口 B 至 P 的连接,且泵流量将切换到卸压油路(从 P 到T)。
型号 DA6VP
将泵流量从 P 至 B(泵 → 执行机构)切换为 P 至 T(泵 → 油箱)。
泵通过单向阀向液压系统(P 至 B)供油。通道 B 中的压力通过控制油路和孔作用于拧入式插装阀 的先导控制。同时,通道 P 中的压力通过孔施加于主控制阀芯的弹簧负载侧。当在拧入式插装阀 中通过调节主轴设置的顶部截止压力到达液压系统(通道 B)时,拧入式插装阀 的先导控制将打开从主阀芯的弹簧负载侧到控制油路的连接和通过油口 A (Y) 进入油箱的外部连接。由于存在孔,在主阀芯处产生了压降。主阀芯将升离阀座,打开 P 至 T 的连接。单向阀关闭 B 至 P 的连接,而拧入式插装阀 的先导控制在 B 中执行机构压力的作用下保持在打开位置。
将泵流量从 P 至 T(泵 → 油箱)切换为 P 至 B(泵 → 执行机构)。
如果根据在调节主轴处设定的较低底部压力值,B 中的执行机构压力与截止压力相比较有所下降,则拧入式插装阀 的先导控制将设置回其初始位置。
这样,压力将主阀芯的弹簧负载侧累积。从而通过弹簧关闭从 P 到 T 的连接,并且泵将通过单向阀向液压系统,即从 P 到 B 进行供油。
型号 DA6VA
在此阀型号中,泵压力口不是在 P 中,而是在 A 中设计的。阀门将泵流量从 A 引至 P 或从 A 引至 T。泄油口位于 B (Y) 中。
切换过程与型号“VP”(此阀型号支持油路块连接)相对应。
注意!
仅限间接压力限制功能:
泵压力(至油箱)的压力限制功能不是直接提供的,而是仅通过执行机构通道中的单向阀和控制油路间接提供。
设置切换压差:
出厂时,阀门被设置为切换压差约为公称压力的 10 % 至 12 %。可以设置为公称压力的 50 %。
交付时,调节主轴被设置为小可调节顶部切换压力,即将调节主轴拧出到限位止挡。
通过拧入调节主轴,可增大顶部切换压力。
通过拧入调节主轴,可增大底部切换压力而切换压差将减小。通过拧出调节主轴,可减小底部切换压力而切换压差将增加。
通过锁紧螺钉和锁紧螺母 确保压力调节。
应用注意事项:
在压力截止阀和液压蓄能器之间建立一个低流阻的短连接。
注意!
仅可使用合适的蓄能器安全设备操作蓄能器!
泵压力(至油箱)的压力限制功能不是直接提供的,而是仅通过执行机构通道中的单向阀和控制油路间接提供。
注意: 切换压差出厂设置
出厂时,阀门被设置为切换压差约为公称压力的 10 % 至 12 %,并且是在已卸压状态(调节主轴拧出到限位止挡,请参阅产品说明)下提供的。
调节是在公称压力、泵流量约为 10 l/min、执行机构流量约为 2 l/min 的条件下实现的。
不同的系统条件(尤其是泵流量和执行机构流量很高时)可能导致较高的切换压力。在这里,通过此阀可以选择性地调节系统切换压差。
德国力士乐REXROTH压力切断阀订货号和型号:
R901224233 DA6VP2A5X/200FSM
R901224233 DA6VP2A50/200FSM
R901224238 DA6VP2B50/200FSM
R901224217 DA6VA2A50/100FSM
力士乐带集成电子元件 (OBE) 或外部控制电子元件的先导式比例方向插装阀
2WFC; 2WFCE
温度范围 -20 … +60℃
大工作压力 420bar
大回流压力 100bar
建议粘度范围 20 … 100mm²/s
二位二通型号
强度:
-油压阻力高为 420 bar
-高耐振度(符合 DIN EN60068-2)
-环境温度高为 +60 °C
度:
-响应灵敏度高,滞后低
可靠性:
-质量高,设计成熟
标准化:
-安装尺寸符合 ISO 7368
-连接器/接口
柔性:
-可与压力补偿器连接,可提供压力补偿流量控制
安全性:
-断电、电缆中断或断开选通后,会进入主级故障安全位置
设置
2WFCE 型先导式比例方向阀基本构成包括:
盖
主级
带比例电磁铁的先导控制阀
带位置传感器和模拟接口的集成电子元件
集成电子元件 (OBE) 将控制值与主级 控制阀芯的位置理论值进行比较。在存在控制偏差的情况下,先导控制阀将激活控制线圈。以此调节控制阀芯。根据控制偏差的不同,主级 控制腔或者以先导油(主级已关闭)加压,或者已卸载(主级已打开)。控制偏差修正前,将通过控制值成比例地控制行程及节流孔横截面。
为保证正常运行,必须遵守以下条件:
流向 A → B(X 连接到 A)
流向 B → A(X 连接到 B)
电源电压故障
如果小电源电压发生故障或低于小电源电压,则启用将断开(仅限接口 B1 和 G1)且在线圈导线电缆中断情况下,集成电子元件 (OBE) 将断开先导控制阀线圈的电源。主级控制阀芯 通过油口 X 处可用压力和主级弹簧力安全移动至其阀座位置并阻塞 A 和 B 之间的油液流动。
流量控制功能
先导式比例方向阀可与压力补偿器配合使用以提供压力补偿流量控制。
集成电子元件 (OBE)
功能
1. 接通程序/故障特性
施加 24 V 的电源电压之后,如果满足以下条件,则电子元件将准备就绪:
电源电压 UB > 18 V DC
线圈连接未中断
控制值线未中断且控制值 > 2.7 mA(仅指接口“G1”)
如果上述条件中有一个未得到满足,则控制器和输出级断路,并将插脚 11 (仅指接口“B1”和“G1”)的“准备就绪”信号设置为 0 V。
2. 理论值输出信号
电气接口“A1”(插脚 F)和“B1”(插脚 6)
“A1”:0.35 V ... +10 V 对应于 0 % ... 100 % 的阀门开口;当理论值 < -2.5 V 时,节流阀芯处于阀座位置
“B1”:0 V ... +10 V 对应于 0 % ... 100 % 的阀门开口;当理论值 < -1.5 V 时,节流阀芯处于阀座位置
电气接口“G1”(插脚 6)
4 mA ... +20 mA 对应于 0 % ... 100 % 的阀门开口;当理论值 < 2.7 mA 时,节流阀芯处于阀座位置
注意:
电子元件接口“A1”
在开口方向:若控制值 ≥ 0.5 V 时,则启用阀门
在闭合方向:控制值 ≤ 0.3 V 时(“阀座上”),阀门停用
在开口方向的电气接口“B1”和“G1”:
若已设置使能插脚 3,控制值 > -1 V(“B1”)或 > 2 mA(“G1”),则启用阀门
在闭合方向:若未设置插脚 3,控制值 < -1 V(“B1”)或 < 2 mA(“G1”)(“阀座上”),则停用阀门
德国力士乐REXROTH比例流量阀订货号和型号:
R901388127 2WFCE32S320L-10/M/24A1
R901388124 2WFCE25S220L-10/M/24A1
R901436328 2WFCE50S1500L-10/M/24G1
R901451944 2WFC32S320L-1X/M/K4
0811402614 FESX32CA-1X/320LZ4M
0811402620 FESX40CA-1X/500LZ4M
0811402622 FESXE40CA-1X/500LK0B1M
力士乐REXROTH先导式比例方向插装阀
FES
规格 25, 32, 40, 50, 63
组件系列 3X
大工作压力 315 bar
温度范围 -20 … +80℃
大工作压力 315bar
粘度范围 15 … 380mm²/s
滞后 < 0.2%
响应灵敏度 < 0.1%
反向死区 < 0.15%
电压类型 直流电压
额定电流 1000mA
感应 6 ... 8mH
振荡器频率 2.5kHz
电气位置测量系统 差动节流
油路块安装技术中的先导式二通比例节流阀
安装尺寸符合 DIN ISO 7368
节流阀芯电动位置控制
可双向流通
如果断电或电缆中断,节流阀芯将自动进入阀座位置,并阻止双向流动
与一个压力平衡阀一起可以应用于压力补偿式流量闭环控制
用于外部模拟电子元件
FES 型阀门为用于油路块安装的先导式两通比例节流阀,用以提供连续流量控制。
技术设置:
阀门由四个主装配件组成:
用于先导油连接且带连接面的盖
带节流阀芯的主阀
带比例电磁铁的先导控制阀
节流阀芯与控制值相关的位置控制,以及由此定义的节流孔开口。
流量取决于节流孔与节流阀芯的位置之间的 ∆p 。
使用位置传感器对节流阀芯位置的理论值进行记录;在电子元件中对控制/理论值进行比较;准备并利用差值作为控制输出,以修正节流阀芯相对比例电磁铁和先导控制阀 的位置。
NG25、32、40 规格的区域与区域的面积比 = 2 : 1,NG 50、63 规格的区域与区域的面积比 = 1.6 : 1。
流动方向 A → B(连接 X 至 A);
流动方向 B → A(连接 X 至 B);
可能通过 X 供油的外部先导油。
当启用断开时,节流阀芯将移动到阀座位置,并以无漏油方式阻塞 A → B 的流向。阀芯密封件以无漏油方式将油口 B 密封连接到控制腔;对于内部先导供油,请注意通过先导控制阀从 X 泄漏到 Y 的油!
控制值为 0 V 或 4 mA 的节流阀芯位置已调节,而节流孔仍然位于正重叠位置。
比例电磁铁克服弹簧移动先导阀芯,并打开从控制腔到 Y 的连接;在区域内 A 处的压力和环形区域内 B 处的压力的共同作用下,控制腔内减压且节流阀芯向开口方向移动。
比例电磁铁处流量降低;弹簧移动先导阀芯远离比例电磁铁,并打开从 X 到控制腔的连接;控制腔内压力增大;区域处的压力和弹簧力共同使节流阀芯向闭合方向移动
可与压力补偿器配合使用以提供压力补偿流量控制
一旦位置传感器出现电源电压故障或电缆中断,集成电子元件会停止给线圈供电
控制油口 X 的压力和弹簧力共同使阀芯移动到阀座位置,并阻塞 A → B 的流向。
一般功能:
打开节流阀芯功能:
(假设流量 A → B,且 A 连接到 X)
关闭节流阀芯功能:
(假设流量 A → B,且 A 连接到 X)
流量控制功能:
电源电压故障:
注意;
电源电压故障将导致控制轴突然停机。这一连接中产生的加速力可能导致机械损坏!
力士乐REXROTH三通型号的直动式比例减压阀
3DREP(E) 6
规格 6
组件系列 2X
安装位置 任意位置,好为水平
重量 2kg
温度范围 -20 … +80℃
建议粘度范围 30 … 46
滞后 ≤ 5%
重复精度 ≤ 1%
响应灵敏度 ≤ 0.5%
反向死区 ≤ 1%
大工作压力 100 bar
大流量 15 l/min
电压类型 直流电压
信号类型 模拟
用于控制压力和流向的直动式比例阀
通过带有中心螺纹和可拆卸线圈的比例电磁铁进行操纵
用于底板安装:孔图按 ISO 4401
手动应急操作,可选
弹簧定中的控制滑板
带集成电子元件 (OBE) 的型号 3DREPE
带外部电子元件的型号 3DREP
三通减压阀类型 3 DREP 6.. 由比例电磁铁进行直动式操作。其将电气输入信号转换为比例压力输出信号。比例电磁铁是可控制的湿式插脚直流线圈,带有对中螺纹和可拆卸线圈。这些线圈可选择性地由外部控制电子元件(3DREP 型)或集成控制电子元件(3DREPE 型)进行控制。
设置:
阀门的基本构成包括:
带连接面的壳体
控制阀芯,带压力测量阀芯
带对中螺纹的线圈
可选集成控制电子元件
功能:
通过比例电磁铁设置 A 或 B 中的压力。压力的大小取决于电流。线圈断电后,控制阀芯 将通过压缩弹簧保持在中心位置。油口 A 和 B 连接到 T,以便液压油可以不受阻挡地流入油箱。通过为比例电磁铁(例如线圈“a”)通电,压力测量阀芯和控制阀芯 将向右移动。这样将通过具有渐进流体特性的节流横截面,打开从 P 到 B 及从 A 到 T 的连接。在通道 B 中形成的压力通过压力测量阀芯的表面作用于控制阀芯,抵抗线圈磁力。压力测量阀芯受线圈“b”支撑。如果压力超过线圈“a”上设置的值,将逆线圈磁力方向回推控制阀芯,并建立 B 与 T 的连接,直到重新达到调定压力。
压力与线圈电流成比例。当线圈关闭时,控制阀芯 在压缩弹簧的作用下返回到中心位置。可选手动应急操作元件可在线圈不通电的情况下移动控制阀芯。
注意:
意外激活手动应急操作元件可能会导致不受控制的机器运动!
带两个阀芯位置的阀门(型号 3DREP..A.. 或 3DREP..B..):
基本上,此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是,双阀芯位置阀仅配有线圈“a” 或线圈“b”。它装有保护塞来代替第二个比例电磁铁。
注意:
不得让油箱管路排空运行。在相应的安装条件下,必须安装一个预载阀(预载压力约为 2 bar)。
控制值:
E 处的参考电位和 D 处的正控制值(或 12 ... 20 mA)导致 A 处产生压力。
E 处的参考电位和 D 处的负控制值(或 12 ... 4 mA)导致 B 处产生压力。
通过“b”侧带线圈的阀门(型号 A),E 处的参考电位和 D 处的正控制值(4 ... 20 mA)将导致 A 处产生压力。
通过“a”侧带线圈的阀门(型号 B),E 处的参考电位和 D 处的正控制值(4 ... 20 mA)将导致 B 处产生压力。
连接电缆:
推荐:
电缆长度不超过 25 m:型号 LiYCY 5 x 0.75 mm2
电缆长度不超过 50 m:型号 LiYCY 5 x 1.0 mm2
外径 6.5 至 11 mm
在供电侧将屏蔽连接到 PE。
德国力士乐REXROTH比例减压阀订货号和型号:
R900956101 3DREP6C-20=25EG24N9K4/M=00
R900956101 3DREP6C-21=25EG24N9K4/M=00
R900958788 3DREPE6C-21=25EG24N9K31/A1M=00
R901280845 3DREE10P-7X/200YG24K31F1V
力士乐REXROTH带位置反馈的直动式比例溢流阀 (Lvdt AC/AC)
0811402001 DBETBX-10/250G24-37Z4M-38
0811402003 DBETBX-10/180G24-37Z4M
0811402004 DBETBX-10/315G24-37Z4M
0811402041 DBE6X-11/180G24-25NZ4M
DBETBX
规格 6
组件系列 1X
大工作压力 315 bar
额定流量 1 l/min
带有位置反馈的直动式阀门,用于限制系统压力
位置控制,带有强线圈磁力
大压力限制(即使有故障电子元件)
用于底板安装:孔图按 ISO 4401
DBETBX 型比例溢流阀是一种采用锥阀结构的远程控制阀(先导控制阀),可用于无级限制系统压力。它们由位置控制的比例电磁铁启动。
01带位置反馈的直动式比例溢流阀 (Lvdt AC/AC)
DBETB
02油口安装面符合 ISO 4401-03-02-0-05
X
03组件系列 10 ... 19(10 ... 19:安装和连接尺寸不变)- 规格 10
1X
大压力等级
04高 28 bar
28
高 80 bar
80
高 180 bar
180
高 250 bar
250
高为 315 bar
315
电源
05直流电压 24 V
G24
线圈型号(电流)
06大线圈电流 3.7 A
37
电气连接
07连接器符合 DIN 43650-AM2连接插头包括在交付范围内
Z4
密封材料
08 NBR 密封件
M
力士乐REXROTH直动式比例溢流阀
0811402016 DBETX-10/315G24-8NZ4M
0811402019 DBETX-10/250G24-8NZ4M
0811402017 DBETX-10/180G24-8NZ4M
DBETX
规格 6
组件系列 1X
大工作压力 315 bar
额定流量 1 l/min
大流量 1.5 l/min
底板安装
重量 1.9kg
温度范围 -20 … +50℃
大振动电阻 25 g,所有方向的室内振动测试 (24 h)
建议粘度范围 20 … 100mm²/s
滞后 ≤ 4%
反向死区 ≤ 3%
制造公差 ≤ 10%
驱动时间 开60ms 关70ms
油口安装面符合 ISO 4401-03-02-0-05(但不带孔)
可借助线圈电流调节
线圈变量 Imax = 0.8 A 或 2.5 A
大压力限制(即使有故障电子元件)
带斜坡和阀门调整功能的外部控制电子元件
一般信息
DBETX 型比例溢流阀是阀芯-阀座设计的远程控制阀(先导控制阀)。该阀用于限制系统压力。
通过比例线圈进行操作。
线圈内部与油口 T 连接,注满液压油。
使用该阀门可通过控制电子元件根据线圈电流在尽可能恒定的流量 ≤1 l/min 条件下调整待限制的系统压力。
该阀门基本上由外壳、比例线圈、阀座和阀芯组成。
基本原理
在控制电子元件上预设控制值,用于设置系统压力。电子元件根据控制值借助经调节的 PWM 电流(脉宽调制)控制电磁线圈。比例线圈 将电流转化为机械力,通过衔铁柱塞作用到主弹簧上。阀芯和阀座之间的压缩弹簧确保稳定性和小剩余压力。阀芯上的弹簧力和阀座中的压力在恒定油流 (0.7 - 1 l/min) 时相抵。大压力等级由阀芯/阀座孔配置决定。
大压力限制
在控制电子元件失灵或损坏,并由此导致不可控超出线圈电流 (Imax) 时,大弹簧力对压力限制至关重要。
力士乐REXROTH带感应式位置传感器的先导式比例减压阀
DREB6X
0811402080 DREBE6X-1X/175MG24K31A1M
0811402051 DREB6X-11/175MG24-25Z4M
规格 6
组件系列 1X
大工作压力 315 bar
先导流量 ≈ 0.6 l/min
大流量 40 l/min
安装位置 任意
重量 2.4kg
环境温度范围 -20 … +50℃
液压油温度范围 -20 … +80℃
粘度范围 10 … 800mm²/s
滞后 ≤ 1%
控制值压力特性曲线的制造公差 ≤ 10%
大线圈电流 2.5A
电磁线圈电阻(20 °C 时的低温值) 3Ω
占空比 100
防护等级符合 DIN EN 60529 IP65
用于系统压力减压的先导式阀门,位于执行机构(仅内部先导油供油)
三通型号
可通过线圈电枢位置相对于压缩弹簧调节
位置控制,小滞后 < 1%,驱动时间短
大压力限制(即使有故障电子元件)
用于底板安装:孔图按 ISO 4401
DREB6X 型比例减压阀属于先导式减压阀;其主级为三通型号。先导控制阀(DBV 先导级)具有通过 P 的流量控制的内部先导油供油。操作由作用于弹簧的位置控制比例电磁铁进行。从而实现短驱动时间和小滞后。可通过线圈电流对 A 处压力(执行机构)进行无级设置进而减少对阀门的使用。
力士乐REXROTH带集成电子元件 (OBE) 和位置反馈的直动式比例溢流阀
0811402070 DBETBEX-10/315G24K31A1M
DBETBEX
规格 6
组件系列 1X
大工作压力 315 bar
额定流量 1 l/min
重量 2.7kg
安装位置 任意
环境温度范围 -20 … +50℃
占空比 100
防护等级符合 DIN EN 60529 IP65
电源 24V
电源电压范围 40 … 21V
液压油温度范围 -20 … +70℃
滞后 ≤ 0.2%
反向死区 ≤ 0.1%
带有集成电子元件和位置反馈的直动式阀门,用于限制系统压力
可通过线圈电枢位置相对于压缩弹簧调节
位置控制,小滞后 < 0.2%,驱动时间短
大压力限制(即使有故障电子元件)
用于底板安装:孔图按 ISO 4401
DBETBEX 型比例溢流阀是一种采用锥阀结构的远程控制阀(先导控制阀),可用于限制系统压力。它们由位置控制的比例电磁铁启动。此阀门具有驱动时间短和低滞后的特点。
力士乐REXROTH先导式比例溢流阀
R901363276 DBEM10-71/350YG24K4V
DBEM
组件系列 7X
大工作压力 350 bar
用于限制系统压力的先导式阀门
通过比例电磁铁控制
用于底板安装和螺纹连接:油口安装面符合 ISO 6264
大压力限制
阀和控制电子元件都出自同门
外部控制电子元件(单独订购)
功能
DBEM 型阀门属于先导式溢流阀。此类阀用于限制液压系统的工作压力。根据电气控制值的不同,可使用这些阀门对要限制的系统压力进行无级设置。这些阀门的基本构成包括带有主阀心的壳体、具有大压力限制的叠加阀以及比例先导控制阀。
型号 DBEM...
施加在通道 P 中的压力作用于主阀芯 。同时,油口 P 处压力通过带喷嘴的控制油路施加于主阀芯的弹簧负载侧。同时通过连接孔将压力施加到比例先导控制阀的阀架。先导座处液压力可克服比例电磁铁 的控制值相关力。如果液压力超过线圈磁力,先导座将会打开。此时先导油即可通过控制油路流向油口 Y 以及油箱;因此控制油路上的主阀芯处将会产生压降。释放从油口 P 到 T 的连接。主阀芯可控制油口 P 处的设定工作压力。由于液压保护可防止出现不允许的高压值,因此已集成弹簧负载溢流阀。此大压力限制为基于相关压力等级进行的预设值。在阀门工作范围内,弹簧可将阀架 固定于阀座,并且阀芯由此关闭。如果主阀芯弹簧腔处压力超过阀门的大允许调定压力,则阀架将贴紧压缩弹簧,并且与弹簧室的连接将打开。先导油通过油口 Y流入油箱。由于存在控制油路,在主阀芯处产生了压降。释放从油口 P 到 T 的连接。主阀芯控制油口 P 处设定的大工作压力。必要时还可通过调节元件减小预设压力。油口 Y必须从外部管式连接至油箱。需在卸压后连接油箱。可通过油口 X对阀门进行卸载或限制大压力。
力士乐REXROTH带集成电子元件 (OBE) 的先导式比例溢流阀
R901344448 DBEME10-71/315YG24K31A1M
DBEME
组件系列 7x
大工作压力 350 bar
用于限制系统压力的先导式阀门
通过比例电磁铁控制
用于底板安装和螺纹连接:油口安装面符合 ISO 6264
大压力限制
阀和控制电子元件都出自同门
设定值压力特性曲线的制造公差小的集成电子元件 (OBE)
功能
DBEM 型阀门是一种带有集成电子元件 (OBE) 的先导式溢流阀。此类阀用于限制液压系统的工作压力。根据电气控制值的不同,可使用这些阀门对要限制的系统压力进行无级设置。这些阀门的基本构成包括带有主阀心的壳体、具有大压力限制的叠加阀以及比例先导控制阀。在比例电磁铁上,还配备带控制电子元件的壳体。将电源电压和控制值电压施加于连接器。在出厂时已按照非常低的制造公差对控制值压力特性曲线进行了调节。
型号 DBEME...
施加在通道P中的压力作用于主阀芯。同时,油口P处压力通过带喷嘴的控制油路施加于主阀芯的弹簧负载侧。同时通过连接孔将压力施加到比例先导控制阀的阀架。先导座处液压力可克服比例电磁铁的控制值相关力。如果液压力超过线圈磁力,先导座将会打开。此时先导油即可通过控制油路流向油口 Y 以及油箱;因此控制油路上的主阀芯处将会产生压降。释放从油口P到T的连接。主阀芯可控制油口P处的设定工作压力。
由于液压保护可防止出现异常高压值,因此已集成弹簧负载溢流阀。此大压力限制为基于相关压力等级进行的预设值。在阀门工作范围内,弹簧可将阀架固定于阀座,并且阀芯由此关闭。
如果主阀芯弹簧腔处压力超过阀门的大允许调定压力,则阀架将贴紧压缩弹簧,并且与弹簧室的连接将打开。先导油通过油口Y流入油箱。由于存在控制油路,在主阀芯处产生了压降。释放从油口P到T的连接。主阀芯控制油口P处设定的大工作压力。必要时还可通过调节元件减小预设压力。油口Y必须从外部管式连接至油箱。需在卸压后连接油箱。可通过油口X对阀门进行卸载或限制大压力。
力士乐压力切断阀DA6VP2A5X/200FSM
