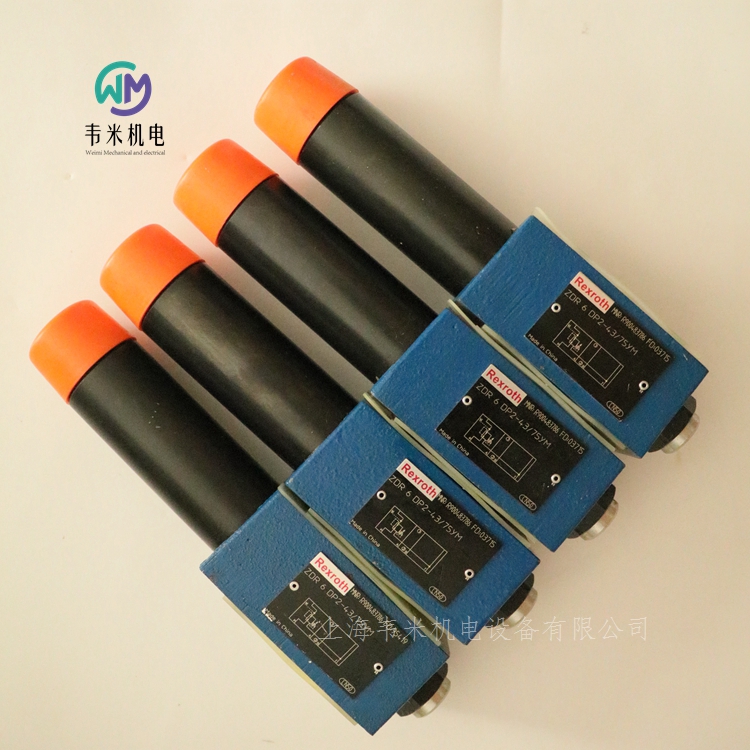

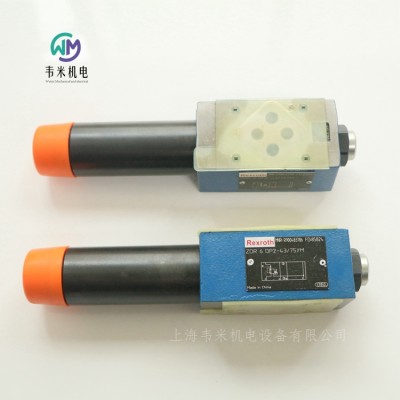

力士乐减压阀ZDR6DP2-43/75YM



单价 850.00 / 件对比
销量 暂无
浏览 141
发货 上海浦东新区付款后3天内
库存 10件起订1件   限购10件
品牌 力士乐REXROTH
订货型号 ZDR6DP2-43/75YM
名称 减压阀
更新 2024-11-06 14:34
手机号:13524123009

联系方式
加关注0

上海韦米机电设备有限公司

普通会员第2年
资料通过认证
保证金未缴纳
  • 上海-浦东新区
  • 上次登录 11-06 14:34
  • leiqing@wei-mi.com
  • 13524123009
  • 13524123009
  • 雷青 (先生)   业务经理
产品详细

力士乐减压阀ZDR6DP2-43/75YM,购买进口液压、气动、自动化控制工业配件,认准“上海韦米机电设备有限公司”,10年老店,产品图片实物拍摄,保证原装产品,品质保障,售后无忧,批量零售,价格优惠,常用产品现货供应。欢迎新老客户咨询采购!



力士乐REXROTH直动式减压阀

ZDR6D

规格 6

组件系列 4X

大工作压力 350 bar

大流量 50 l/min

叠加阀

油口安装面,符合 ISO 440-03-02-0-05(带或不带孔)

4 个压力等级

4 个可选调整类型:

旋钮

六角螺纹销和保护帽

带刻度可锁定旋钮

带刻度旋钮

通道 A、B 或 P 中减压

单向阀,可选(仅限型号“A”)

防腐蚀设计

ZDR 型阀是一种采用叠加阀板设计的直动式减压阀,可限制次级油路的压力。用于降低系统压力。

减压阀主要由壳体、控制阀芯、压缩弹簧、调整类型和可选单向阀组成。

通过调整类型设置次级压力。

型号“A”

在初始位置时阀门处于打开状态。液压油可以不受限制地从通道 A 流向通道 A。同时,通道 A 中的压力通过控制油路 作用于与压缩弹簧相对的柱塞表面。如果通道 A 中的压力超过在压缩弹簧处设定的值,则控制阀芯将被推离压缩弹簧并移动到控制位置,从而使通道 A 中的调定压力保持恒定。

通过控制油路 从通道A2内部提供控制信号和先导油。

当通道 A 中的压力因作用于执行机构的外力而继续增加时,压力将迫使控制阀芯更加远离压缩弹簧。

这样,通道 A 将经由控制阀芯上的控制边和壳体与油箱相连接。大量液压油将流回油箱,因此压力将不再增加。

弹簧腔 的泄漏油总是经由孔流入通道 T (Y) 实现外部排出。

压力计连接用于控制阀的次级压力。

单向阀可用于实现从通道 A 至 A 的自由回流,但仅限于型号“A”。

型号“P”和“B”

对于型号“P”,减压可在通道 P 内实现。通过从通道 P 内部提供控制信号和先导油。

对于型号“B”,通道 P 中的压力降低,但先导油可从通道 B 中获得。

注意事项:

如果方向阀处于阀芯位置 P 至 A,则通道 B 中的压力不得超过设置的次级压力。否则,通道 A 中会出现减压现象。

德国力士乐REXROTH减压阀订货号和型号:

R900410813 ZDR6DA2-4X/75Y

R900410815 ZDR6DA2-4X/75YM

R900431771 ZDR6DB2-45/75YM

R900410806 ZDR6DP1-4X/150YM

R900483785 ZDR6DP2-4X/25YM

R900483786 ZDR6DP2-4X/75YM

R900483786 ZDR6DP2-43/75YM

R900483787 ZDR6DP2-4X/150YM

R900483787 ZDR6DP2-43/150YM

R900483788 ZDR6DP2-4X/210YM

R900483788 ZDR6DP2-43/210YM

R900400663 ZDR6DP2-4X/210YMV

R900473199 ZDR6DP3-4X/150YM


力士乐REXROTH电磁操作的二位三通和二位四通方向座阀

M-.SED 10

规格 10

组件系列 1X

大工作压力 350 bar

大流量 40 l/min

特点

电磁操作的直动式方向座阀

底板(单独订购)

已堵塞的连接为密闭状态

在压力作用下长期闲置后仍能安全地开关

带可拆卸线圈的湿式插脚直流线圈(若为交流电源则必须装有整流器)

电磁线圈可旋转 90°

更换线圈时,不必打开耐压密闭腔体

电气连接作为单个连接

带隐藏的手动应急控制,可选

位置感应开关和接近传感器(无触点)

二位三通方向座阀

M-.SED 型号的方向阀是电磁操作的直动式方向座阀。该阀控制流体的启动、停止和方向,主要由壳体、线圈、阀座 和 以及闭合元件组成。

手动应急操作允许在不给线圈通电的情况下切换阀。

基本原理

阀的初始位置(常开“UK”或常闭“CK”)由弹簧的布置情况决定。闭合元件后的腔体连接到油口 P,并且与油口 T 密封隔开。

因此,阀门根据启动力(线圈和弹簧)进行压力补偿。

通过特殊的闭合元件,油口 P、A 和 T 可加载大工作压力 (350 bar),并且流体可流向两个方向(请参阅符号)!

在初始位置,闭合元件由弹簧压入阀座,在阀芯位置,它由线圈 压入阀座。流体可以无泄漏地阻塞。

通过二位三通方向座阀下方称为 Plus-1 板的叠加阀板,可实现二位四通方向座阀的功能。

Plus-1 板的功能

初始位置:

不操作主阀。弹簧将闭合元件保持在阀座 上。油口 P 被堵塞,油口 A 连接到油口 T。除此之外,一条控制油路连接 A 和控制阀芯的较大区域,因而可卸载至油箱。通过 P 施加的压力会将滚珠推到阀座上。现在,P 连接到 B,并且 A 连接到 T。

过渡位置:

启动主阀后,闭合元件克服弹簧移动,并且被压入阀座。在此期间,将堵塞油口 T,而将 P、A 和 B 短暂连接在一起。

切换位置:

P 连接到 A。由于泵压力经由 A 作用在控制阀芯的较大区域上,滚珠被压入阀座。因此,B 连接到 T,P 连接到 A。Plus-1 板中的滚珠具有“阀芯正遮盖”。

二位四通方向座阀

M-.SED 型号的方向阀是电磁操作的直动式方向座阀。该阀控制流体的启动、停止和方向,主要由壳体、线圈、阀座 和 以及闭合元件组成。

手动应急操作允许在不给线圈通电的情况下切换阀。

基本原理

阀的初始位置(常开“UK”或常闭“CK”)由弹簧的布置情况决定。闭合元件后的腔体连接到油口 P,并且与油口 T 密封隔开。

因此,阀门根据启动力(线圈和弹簧)进行压力补偿。

通过特殊的闭合元件,油口 P、A 和 T 可加载大工作压力 (350 bar),并且流体可流向两个方向(请参阅符号)!

在初始位置,闭合元件由弹簧压入阀座,在阀芯位置,它由线圈 压入阀座。流体可以无泄漏地阻塞。

通过二位三通方向座阀下方称为 Plus-1 板的叠加阀板,可实现二位四通方向座阀的功能。

Plus-1 板的功能

初始位置:

不操作主阀。弹簧将闭合元件保持在阀座 上。油口 P 被堵塞,油口 A 连接到油口 T。除此之外,一条控制油路连接 A 和控制阀芯的较大区域,因而可卸载至油箱。通过 P 施加的压力会将滚珠推到阀座上。现在,P 连接到 B,并且 A 连接到 T。

过渡位置:

启动主阀后,闭合元件克服弹簧移动,并且被压入阀座。在此期间,将堵塞油口 T,而将 P、A 和 B 短暂连接在一起。

切换位置:

P 连接到 A。由于泵压力经由 A 作用在控制阀芯的较大区域上,滚珠被压入阀座。因此,B 连接到 T,P 连接到 A。Plus-1 板中的滚珠具有“阀芯正遮盖”。

注意!

当使用差动液压缸时,为避免过压,必须将液压缸的环形区域连在 A 处。

节流插件

根据主要工作条件,如果在切换过程中可能出现流量超过阀的性能限制的情况,就需要使用节流插件。

示例:

蓄能器工作,

作为先导控制阀与内部先导控制液压油分流结合使用。

二位三通方向座阀

节流插件插入到座阀的油口 P 中。

二位四通方向座阀

节流插件插入到 Plus-1 板的油口 P 中

单向阀插件

单向阀插件允许流体从 P 自由流向 A,并能够无泄漏阻止从 A 到 P 的流动。

二位三通方向座阀

单向阀插件插入到座阀的油口 P 中。

二位四通方向座阀

单向阀插件插入到 Plus-1 板的油口 P 中。

可依照阀芯符号以及的工作压力和流量使用座阀。

为确保安全运行,必须注意以下内容:

座阀具有阀芯负遮盖,即在切换过程中,会产生油泄漏。然而,此过程在很短时间内即可完成,因此在几乎所有使用情况下都无关紧要。

不得超过的大流量(如果适用,可以使用节流插件来限制流量,请参阅功能说明)!

Plus-1 板:

当使用 Plus-1 板(二位四通方向控制功能)时,要遵守以下工作值:p小 = 8 bar, qV > 3 l/min。

可根据任务明确油口 P、A、B 和 T。不得随意对其进行交换或关闭!

必须始终连接油口 T。

请遵守压力等级和压力分配!

仅允许流体沿箭头方向流动!

德国力士乐REXROTH电磁阀座订货号和型号:

R900086685 M-3SED10CK13/350CG24N9K4



力士乐REXROTH换向座阀,直动式,带电磁铁操纵

M-.SEW 6

规格 6

组件系列 3X

大工作压力 420 / 630 bar

大流量 25 l/min

特点

二位二通、二位三通或二位四通型号

油口安装面符合 DIN 24340 形式 A

油口安装面符合 ISO 4401-03-02-0-05

带可拆卸线圈的气隙直流线圈

电磁线圈可旋转 90°

更换线圈时,不必打开耐压密闭腔体

电气连接作为单个连接

辅助操纵装置,可选

位置感应开关和接近传感器(无触点)

二位二通和二位三通方向座阀

SEW 型号的方向阀是电磁操作的方向座阀。该阀控制流体的启动、停止和方向。

该阀主要由壳体、线圈、强化的阀系统以及闭合元件滚珠/阀芯组成。

基本原理

在初始位置,滚珠/阀芯由弹簧压入阀座,在切换位置,它由线圈 压入阀座。线圈 的力通过斜手柄和滚珠 施加到两侧密封的驱动推杆上。两个密封元件之间的腔体连接到油口 P。因此,阀系统根据起动力(线圈或复位弹簧)进行压力补偿。因此,可在不超过 630 bar 的情况下使用阀门。

注意!

二位三通方向座阀具有“阀芯负遮盖”。因此,必须始终连接油口 T。这意味着,在切换过程中(从一个阀座开始打开到另一个阀座关闭)油口 P–A–T 相互连接。然而,此过程在很短时间内即可完成,因此在几乎所有使用情况下都无关紧要。

手动应急操作允许在不给线圈通电的情况下切换阀。

要确保不超过的 大流量!如果适用,可插入 用于流量限制的节流插件。

二位四通方向座阀

通过二位三通方向座阀下方称为 Plus-1 板的叠加阀板,可实现二位四通方向座阀的功能。

Plus-1 板的功能

初始位置:

不操作主阀。弹簧将滚珠保持在阀座 上。油口 P 被堵塞,油口 A 连接到油口 T。除此之外,一条控制油路连接 A 和控制阀芯 的较大区域,因而可卸载至油箱。通过 P 施加的压力会将滚珠推到阀座上。现在,P 连接到 B,并且 A 连接到 T。

过渡位置:

启动主阀时,阀芯克服弹簧移动并被压入阀座。在此期间,将堵塞油口 T,而将 P、A 和 B 短暂连接在一起。

切换位置:

P 连接到 A。由于泵压力经由 A 作用在控制阀芯 的较大区域上,滚珠被压入阀座。因此,B 连接到 T,P 连接到 A。Plus-1 板中的滚珠具有“阀芯正遮盖”。

注意!

如果差动液压缸的环形区域未连接至油口 A,在切换过程中油口 B 将由于过压而产生一个压力峰值。压力峰值有可能超过大工作压力的允许限值。

节流插件

根据主要工作条件,如果在切换过程中可能出现流量超过阀的性能限制的情况,将需要使用节流插件。

示例:

蓄能器工作,

作为先导控制阀与内部先导控制液压油分流结合使用。

二位二通和二位三通方向座阀

节流插件插入到座阀的油口 P 中。

二位四通方向座阀 (参阅功能说明)

节流插件插入到 Plus-1 板的油口 P 中。

单向阀插件

单向阀插件允许流体从 P 自由流向 A,并能够无泄漏阻止从 A 到 P 的流动。

二位二通和二位三通方向座阀 (参阅功能说明)

单向阀插件插入到座阀的油口 P 中。

二位四通方向座阀 (参阅功能说明)

单向阀插件插入到 Plus-1 板的油口 P 中。

可依照阀芯符号以及的工作压力和流量使用座阀(请参阅性能限制)。

为确保安全运行,必须注意以下内容:

为了对阀进行安全切换和/或将其保持在阀芯位置,压力必须为 pP ≥ pA ≥ pT (出于设计原因)。

座阀具有阀芯负遮盖,即在切换过程中,会产生油泄漏。然而,此过程在很短时间内即可完成,因此在几乎所有使用情况下都无关紧要。

不得超过的大流量(如有必要,可以使用节流插件来限制流量)!

Plus-1 板:

当使用 Plus-1 板(二位四通方向控制功能)时,要遵守以下较低的工作值: p小 = 8 bar; qV > 3 l/min。

可根据任务明确油口 P、A、B 和 T。不得随意对其进行交换或关闭!

对于三通和四通阀芯位置,必须始终连接油口 T。

请遵守压力等级和压力分配!

德国力士乐REXROTH电磁球阀订货号和型号:

R900566273 M-3SEW6C37/420MG24N9K4

R901290869 M-3SEW6C36/420MG24N9Z2/B08VSO865

R901290869 M-3SEW6C37/420MG24N9Z2/B08VSO865

R900566279 M-3SEW6C37/630MG24N9K4

R900566289 M-3SEW6U38/630MG24N9K4

R900566283 M-3SEW6U36/420MG24N9K4

R900566283 M-3SEW6U37/420MG24N9K4

R900570174 M-3SEW6U36/420MG24N9K4/V

R900570174 M-3SEW6U37/420MG24N9K4/V

R900566289 M-3SEW6U37/630MG24N9K4





力士乐REXROTH电磁操作的二位三通和二位四通方向座阀

M-.SEW 10

R900054399 M-3SEW10C15/420MG24N9K4/P

规格 10

组件系列 1X

大工作压力 420 / 630 bar

大流量 40 l/min

特点

电磁操作的直动式方向座阀

油口安装面符合 ISO 4401-05-04-0-05

被截止的接口无泄漏密封

在压力作用下长期闲置后仍能安全地开关

带可拆卸线圈的气隙直流线圈(若为交流电源则必须装有整流器)

电磁线圈可旋转 90°

电气连接作为单个连接

带隐藏的手动应急控制,可选

位置感应开关(无触点),可选

二位三通方向座阀

M-.SEW 型号的方向阀是电磁操作的方向座阀。该阀控制流体的启动、停止和方向。

它主要由壳体、线圈、强化的阀系统以及闭合元件阀芯组成。

基本原理

在初始位置,控制阀芯由弹簧压入阀座,在阀芯位置,由线圈 压入阀座。线圈 的力通过斜手柄和滚珠 施加到两侧密封的阀芯上。两个密封元件之间的腔体连接到油口 P。因此,阀系统根据起动力(线圈或复位弹簧)进行压力补偿。因此,可在不超过 630 bar 的情况下使用阀门。

注意!

二位三通方向座阀具有“阀芯负遮盖”。因此,必须始终连接油口 T。这意味着,在切换过程中(从一个阀座开始打开到另一个阀座关闭)油口 P–A–T 相互连接。然而,此过程在这段时间内即可完成,在几乎所有应用中都无关紧要。

手动应急操作允许在不给线圈通电的情况下切换阀。

注意!

要确保不超过的大流量!如果适用,可插入节流插件来限制流量(请参阅功能说明)。

二位四通方向座阀

通过位于二位三通方向座阀下方称为“Plus-1 板”的叠加阀板,可实现二位四通方向座阀的功能。

Plus-1 板的功能:

初始位置

不操作主阀。弹簧将滚珠保持在阀座 上。油口 P 被堵塞,油口 A 连接到油口 T。除此之外,一条控制油路连接 A 和控制阀芯 的较大区域,因而可卸载至油箱。通过 P 施加的压力会将滚珠推到阀座上。现在,P 连接到 B,并且 A 连接到 T。

过渡位置:

启动主阀时,阀芯克服弹簧移动并被压入阀座。在此期间,将堵塞油口 T,而将 P、A 和 B 短暂连接在一起。

阀芯位置:

P 连接到 A。由于泵压力经由 A 作用在控制阀芯 的较大区域上,滚珠被压入阀座。因此,B 连接到 T,P 连接到 A。Plus-1 板中的滚珠具有“阀芯正遮盖”。

注意!

当使用差动液压缸时,为避免过压,必须将液压缸的环形区域连在 A 处。

节流插件

根据主要工作条件,如果在切换过程中可能出现流量超过阀的性能限制的情况,就需要使用节流插件。

示例:

蓄能器工作,

作为先导控制阀与内部先导控制液压油分流结合使用。

二位三通方向座阀 (参阅功能说明)

节流插件插入到座阀的油口 P 中。

二位四通方向座阀 (参阅功能说明)

节流插件插入到 Plus-1 板的油口 P 中。

单向阀插件

单向阀插件允许流体从 P 自由流向 A,并能够无泄漏阻止从 A 到 P 的流动。

二位三通方向座阀 (参阅功能说明)

单向阀插件插入到座阀的油口 P 中。

二位四通方向座阀 (参阅功能说明)

单向阀插件插入到 Plus-1 板的油口 P 中。

德国力士乐REXROTH电磁球阀订货号和型号:

R900054399 M-3SEW10C15/420MG24N9K4/P

R900075565 M-3SEW10C1X/420MG24N9K4

力士乐减压阀ZDR6DP2-43/75YM

快采购网供应商上海韦米机电设备有限公司供应力士乐减压阀ZDR6DP2-43/75YM,为您提供详细的产品报价、参数、图片等商品信息,本产品在2024-11-06 14:34更新,主要更新内容为:产品类别,联系方式,产品参数,产品价格,产品图片信息。如需进一步了解力士乐减压阀ZDR6DP2-43/75YM,请与厂家直接联系,请在联系时说明是在快采购网网看到这条商机的。
