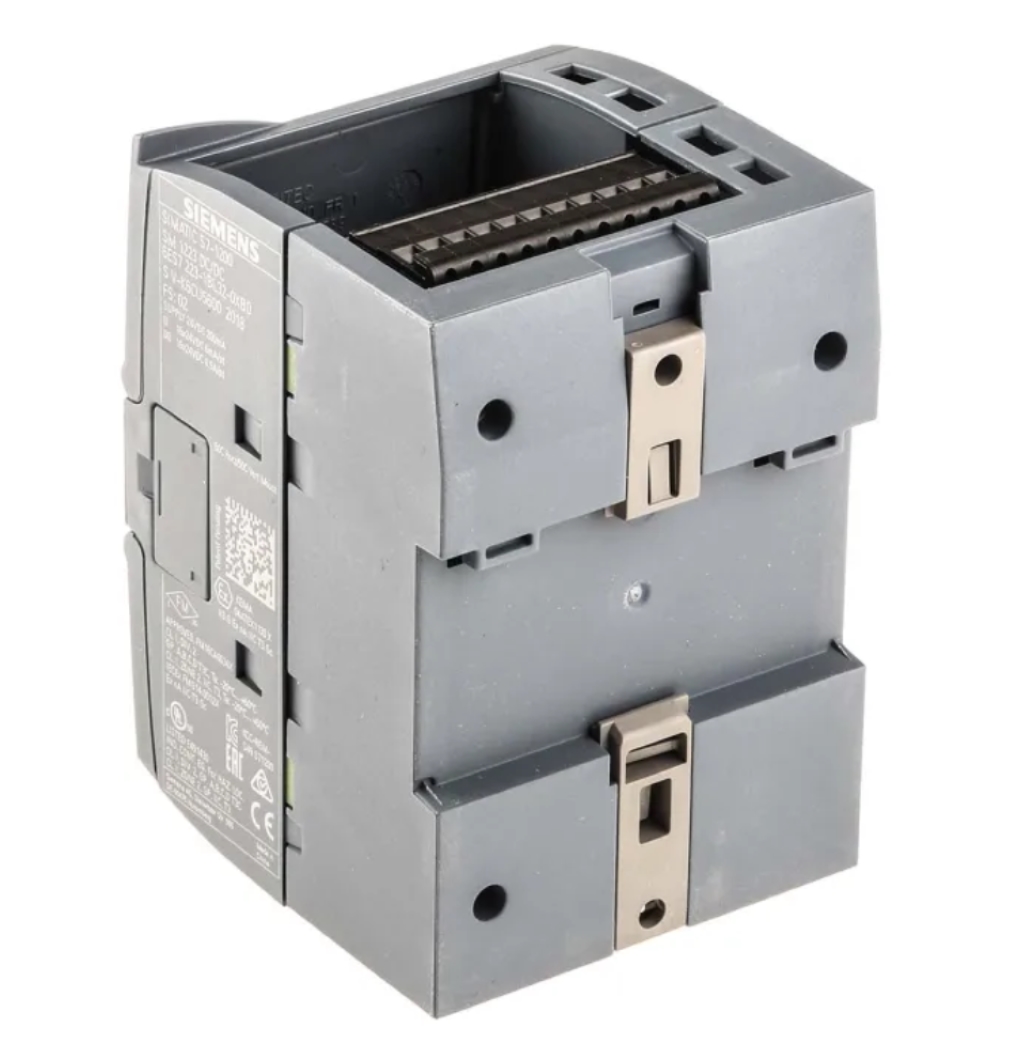

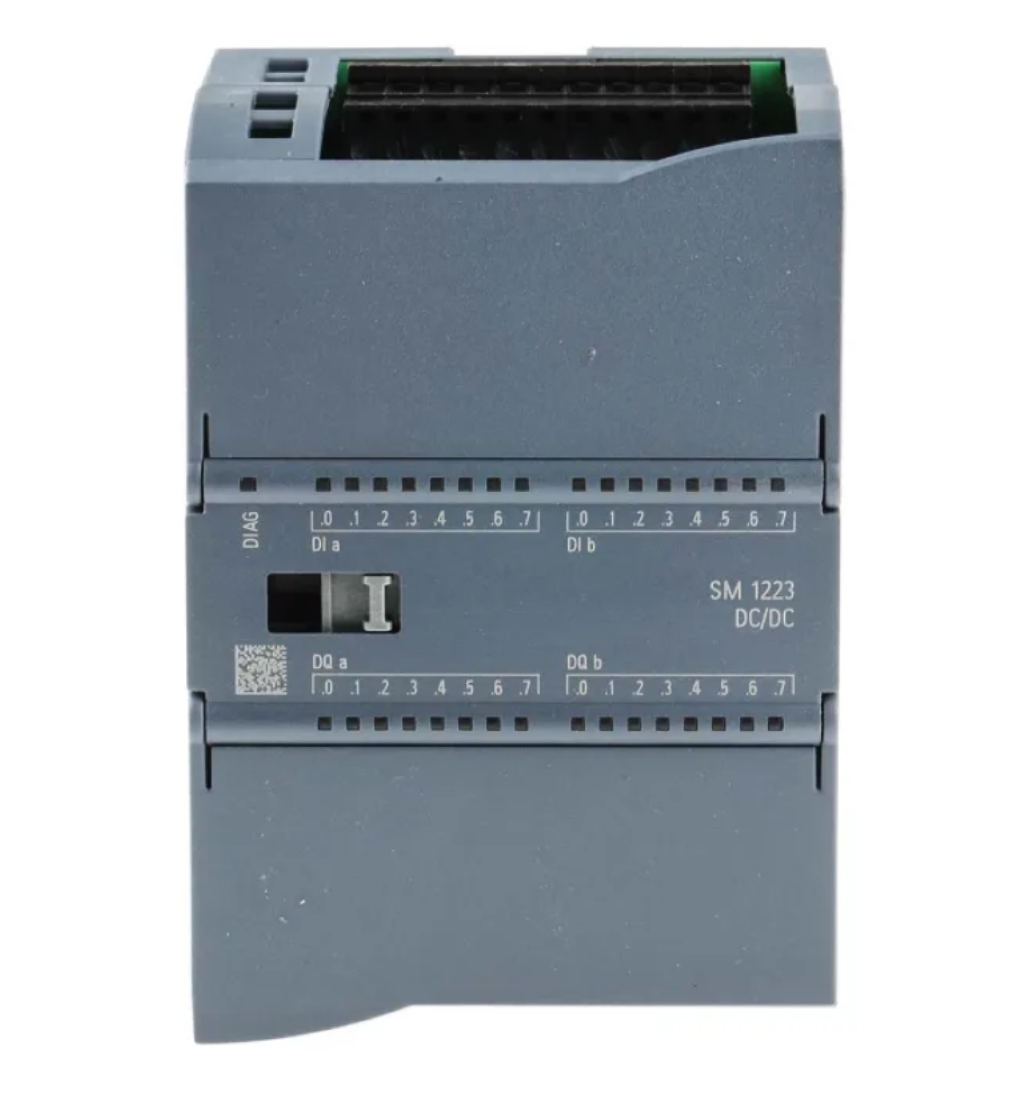

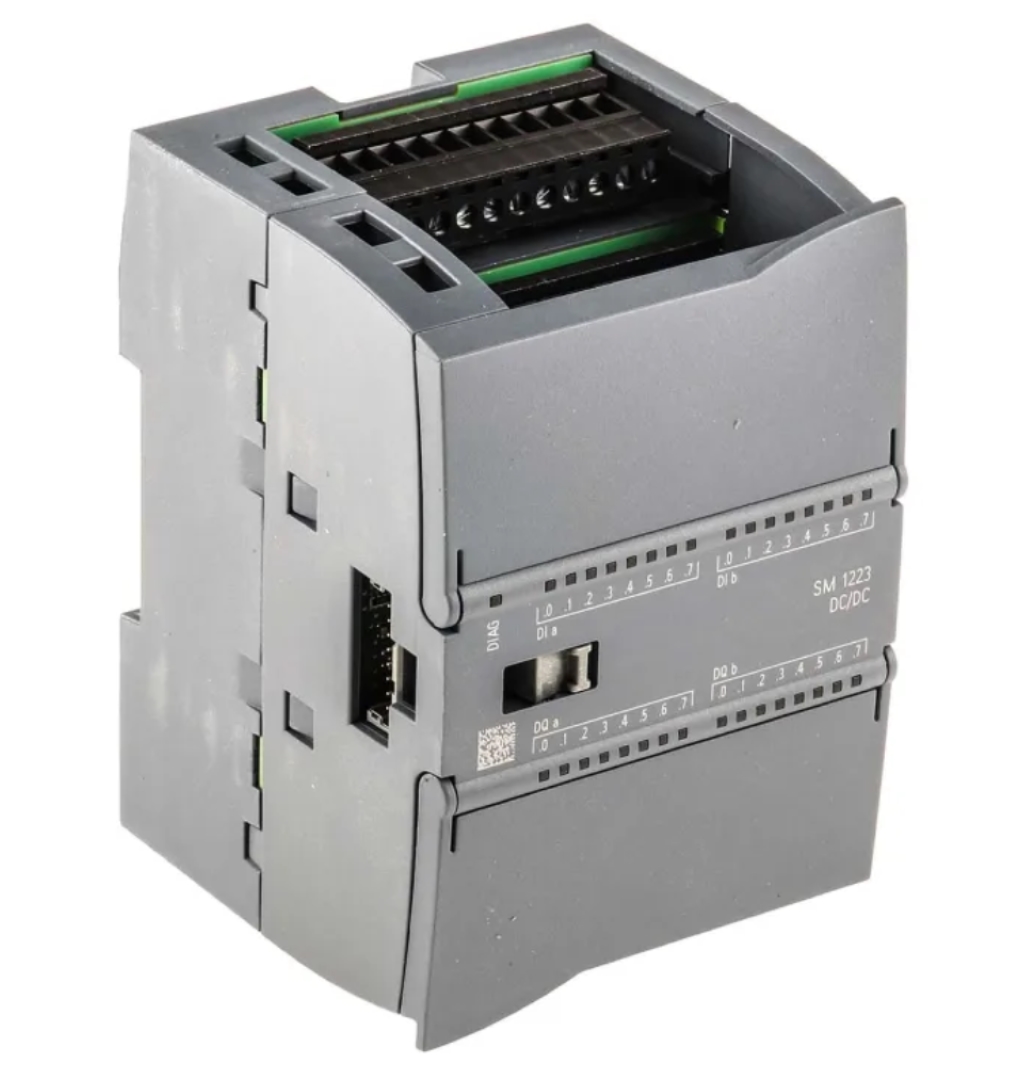

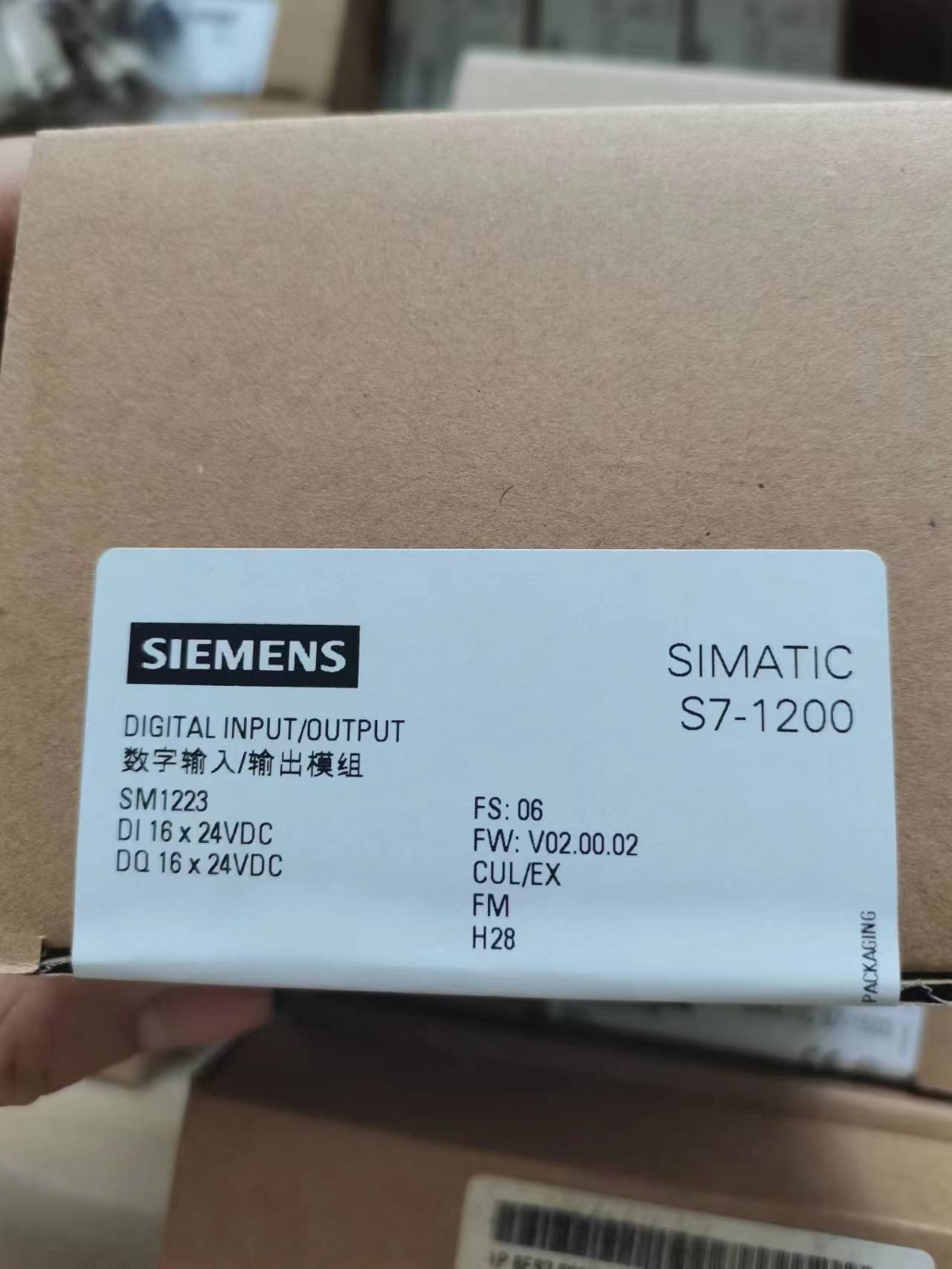

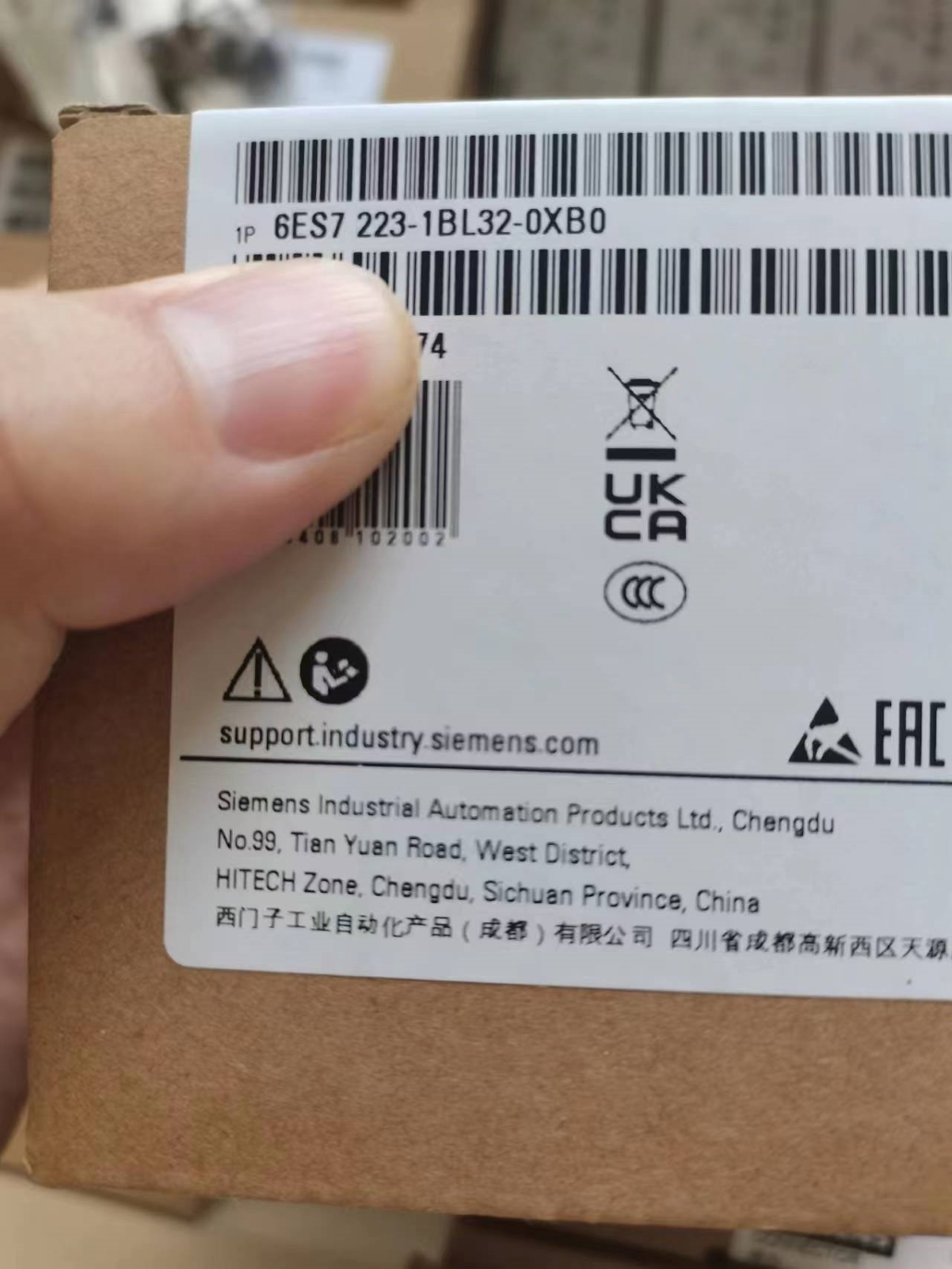

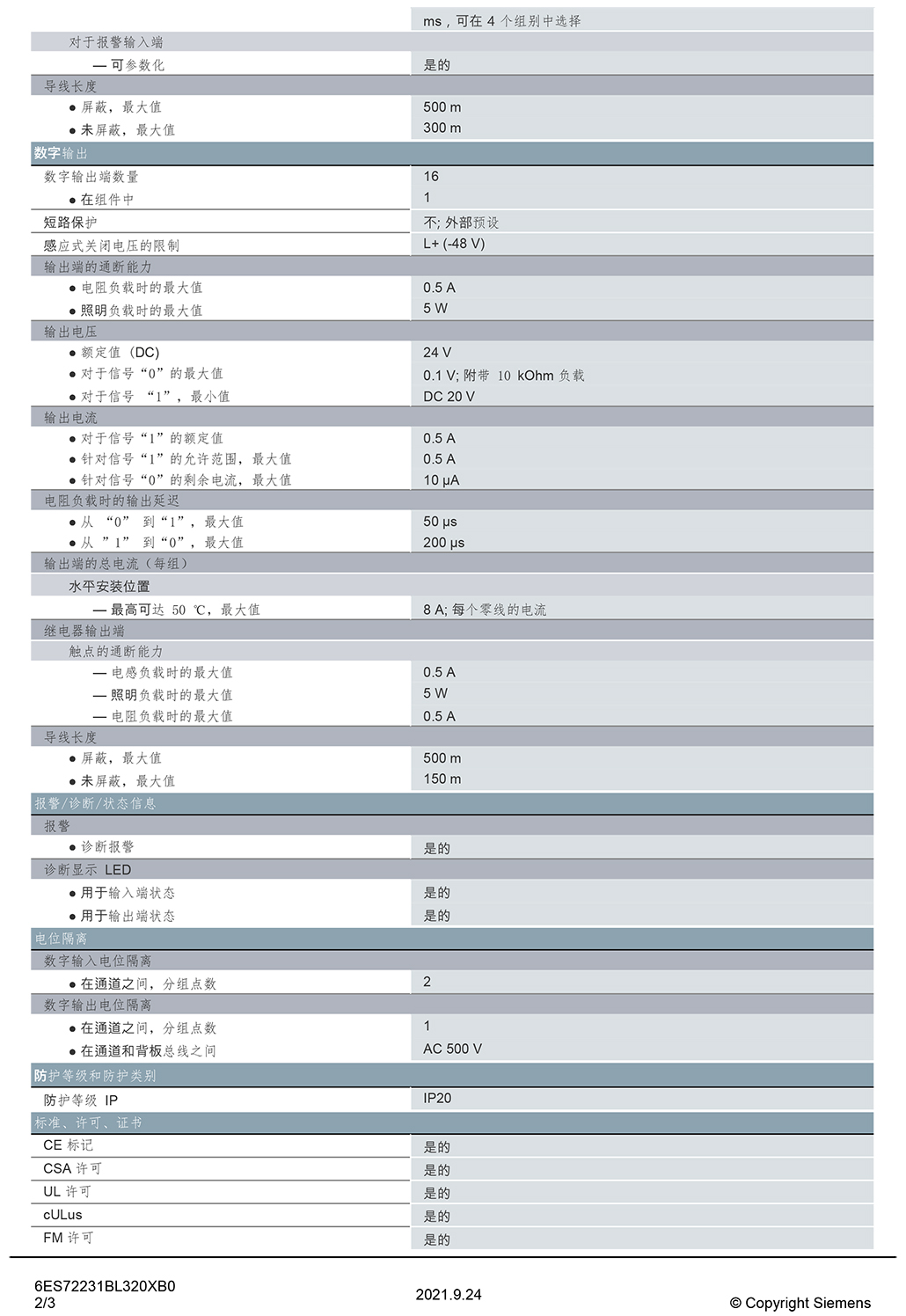

型号：6ES7223-1BL32-0XB0

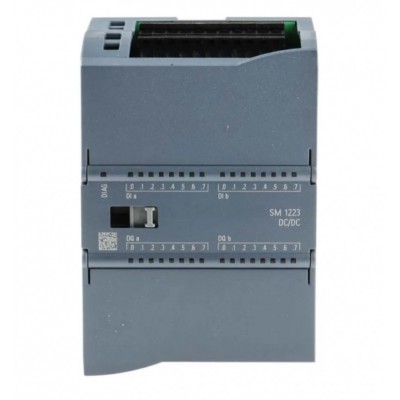

SIMATIC S7-1200，数字量 I/O SM 1223，16DI/16DO， 16DI 24V DC，灌电流/拉电流， 16DO，晶体管 0.5A
Siemens PLC 输入 / 输出模块，适合与 SIMATIC S7-1200 系列一起使用， 24V 直流额定电压， 16 路输入和输出 - SIMATIC 系列 - 6ES7223-1BL32-0XB0
此 Siemens PLC 输入 / 输出模块可在处理器和输入 - 输出设备之间建立有效的通信。它是帮助您的可编程逻辑控制器实现性能的核心组件，专门设计用于与您的 SIMATIC S7-1200 PLC 一起使用。得益于其 16 个输入和 16 个继电器输出通道，它能够感应和控制多个过程。您可以将设备连接到汇电流和源电流配置，这意味着它可通过电路提供足够的电压。它还可轻松检测故障，防止生产延迟，并为增强的安全功能提供必要的接地，如集成诊断。将此模块用于工业自动化和机器人应用。
1.电化隔离通过防止共享接地导线的两个装置之间的不必要电流流动，增强了安全性并防止电击

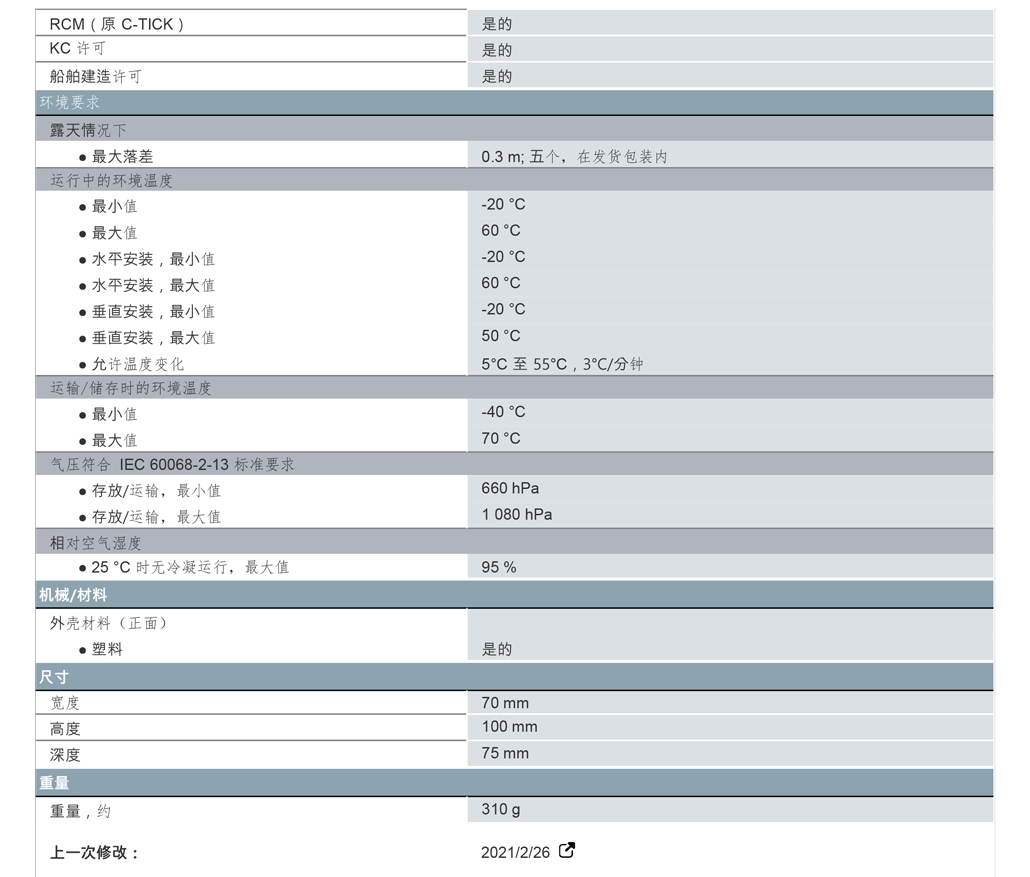

2.工作温度介于 -20°C 和 +60°C 之间，适用于恶劣环境
3.紧凑型尺寸 100 (H) x 70 (W) x 75 mm (D) ，用于在繁忙的环境中安装
处理此模块是否安全？
是，此模块具有 IP20 入侵保护等级。这意味着外壳不仅可防止 12 mm 的灰尘和较大颗粒进入，还可防触摸
PLC及模块：S7-200、S7-300、S7-400、S7-1200、S7-1500、ET-200系列
变频器：MM420、MM430、MM440、6SE70、6RA70、V20、V60、V90系列
触摸屏：OP27、OP37、OP270、OP370、TD200、TD400C、K-TP、OP177、TP177、MP277、MP377等系列
数控：6SN、1FT、6FC、6FX、1FK等系列
西门子PLC S7-1200系列简介
一、概述
西门子PLC S7-1200系列是专门为中小型自动化控制系统设计的可编程序逻辑控制器。S7-1200系列具有使用灵活、功能强大的特点，可用于控制各种各样的设备来满足多个行业自动化控制的需求，S7-1200系列设计紧凑、组态灵活而且指令功能强大，用户易于上手，根据项目工艺要求设计出理想的控制逻辑，来完成控制需求。本文下面对西门子PLC S7-1200系列做一个简单介绍，为用户在实际使用中提供方便。
二、西门子PLC S7-1200系列
西门子PLC S7-1200系列有如下特点：
1. 集成性好
西门子PLC S7-1200在CPU上集成有电源，输入输出控制点，模拟量输入，运动控制数字量，还带有PROFINET接口，用户可以方便地使用这个接口进行通讯操作；
2. 扩展能力强
西门子PLC S7-1200的CPU可以扩展最多8个信号模块，这样可以更好地支持控制点数较多的控制系统。同样的，它还可以通过通讯模块的扩展实现更多的通讯方式，例如：PROFIBUS通讯；
3. 结构紧凑
西门子PLC S7-1200的硬件设计紧凑，相对于其他系列的PLC，它的CPU控制单元设计小巧，为用户节省了大量的空间。例如CPU1212C型号，宽度只有90mm。这种紧凑的模块化设计方式为用户带来了灵活性，并且易于安装，节约了控制柜的空间和成本；
4. 安全性高
西门子PLC S7-1200系列具有较高的安全性，体现在对CPU的保护以及对程序逻辑的保护。S7-1200的CPU具有密码保护功能，用户可以使用这项功能设定对CPU的连接限制；同时S7-1200还有将程序块中的内容进行保护功能；将用户的程序保存到特定的存储卡中的功能。
三、总结
综上所述，西门子PLC S7-1200在中小型自动化控制系统中的应用广泛，由于这个系列的产品硬件设计紧凑，扩展性强，通讯功能强大，集成性好，安全性高，因此在实际使用中为用户带来很好的体验。随着S7-1200在性能方面的不断优化，它在自动化控制领域会占有重要的地位。如果用户需要更多的了解和使用西门子PLC系列，我们也会更好的提供相关技术支持。
S7-1200选型简介
一、较大I/O 能力计算
S7-1200较大I/O能力取决于以下几个因素，这些因素之间互相影响、制约，必须综合考虑：
1.CPU输入/输出过程变量映像区大小
2.CPU本体的I/O点数
3.CPU带扩展模块的数目，见表1（CPU所带智能通讯模块安装于CPU左侧，不占用扩展模板资源数）
4.CPU的5VDC电源是否满足所有扩展模块的需要
5VDC电源需求请参考S7-1200 PLC电源需求与计算，其它影响因素请参考如下表1 。

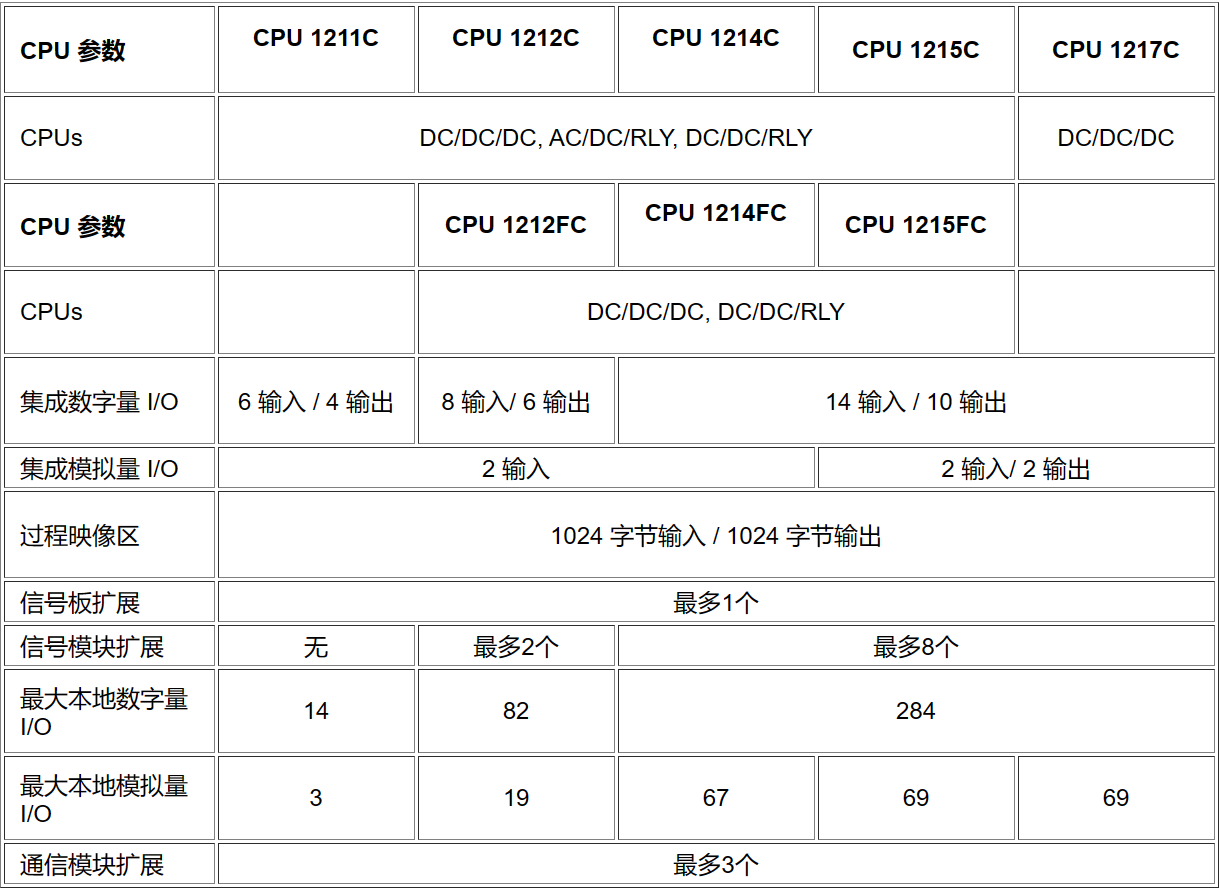

表1. S7-1200 PLC 影响 I/O 能力的性能参数
二、S7-1200 PLC电源需求与计算
S7-1200 CPU提供5VDC和24VDC电源：
1.当有扩展模板时，CPU通过I/O总线为其提供5VDC电源，所有扩展模块的5VDC电源消耗之和不能超过该CPU提供的电源额定值。若不够用不能外接5 VDC电源。
2.每个CPU都有一个24VDC传感器电源，它为本机输入点和扩展模块输入点及扩展模块继电器线圈提供24VDC。如果电源要求超出了CPU模块的电源额定值，你可以增加一个外部24VDC电源来提供给扩展模块。
所谓电源计算，就是用CPU 所能提供的电源容量，减去各模块所需要的电源消耗量。
三、S7-1200系统电源数据简表
详情请参考《S7-1200 系统手册》或模块说明书。

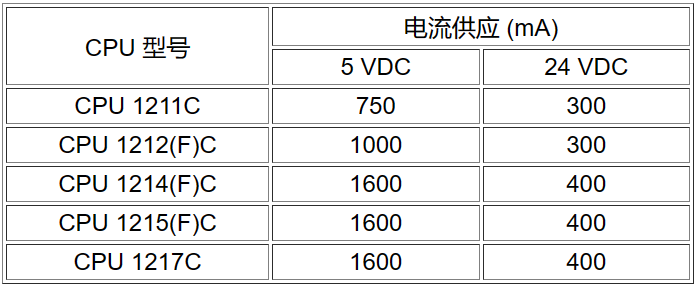

表2. CPU的供电能力

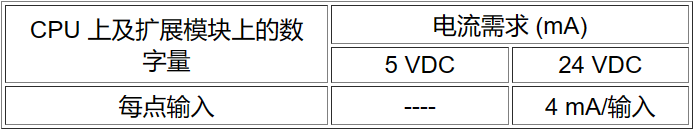

表3. CPU上及扩展模块上的数字量输入所消耗的电流
注意：如果数字量输入点使用外接24VDC电源，则不必纳入计算。

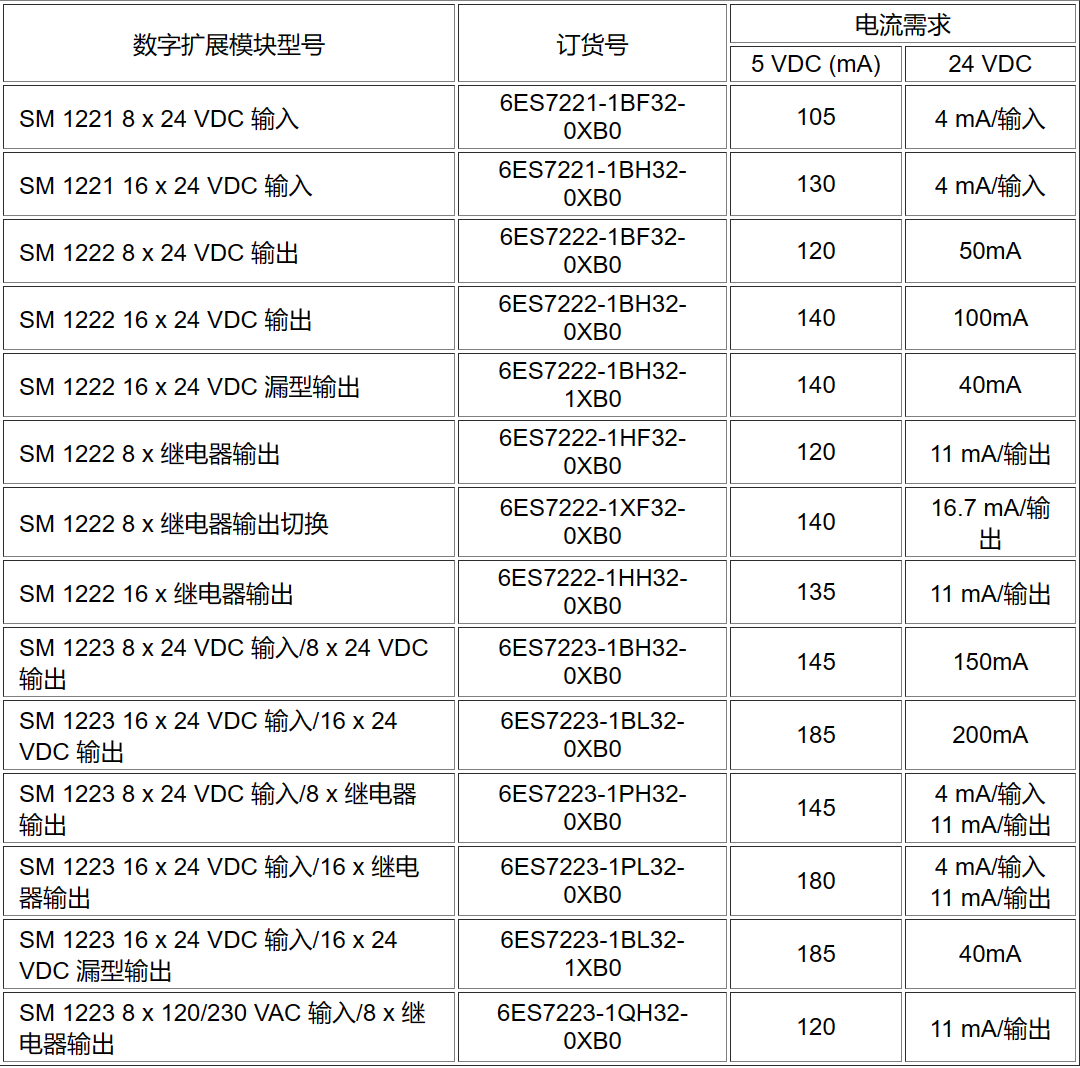

表4. 数字扩展模块所消耗的电流
表5.模拟扩展模块所消耗的电流

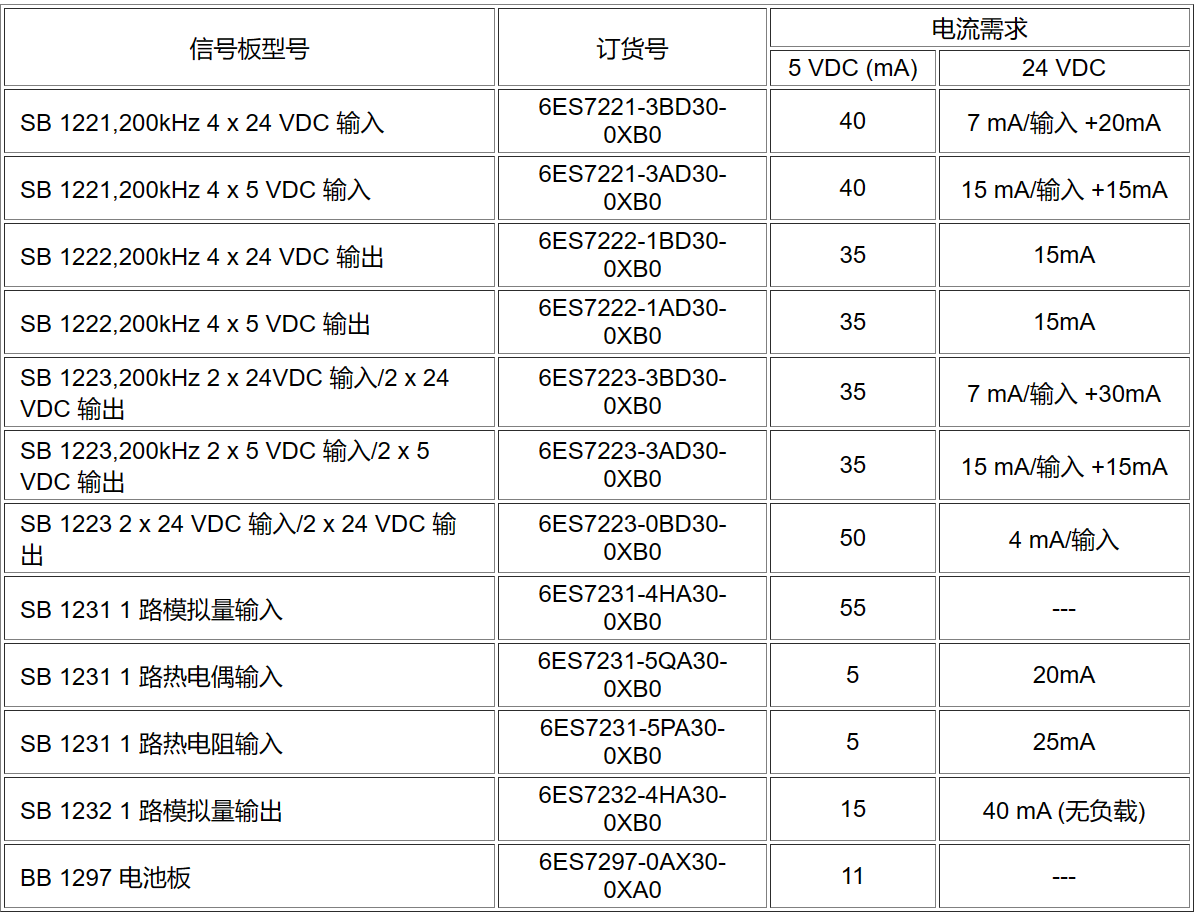

表6.信号板所消耗的电流

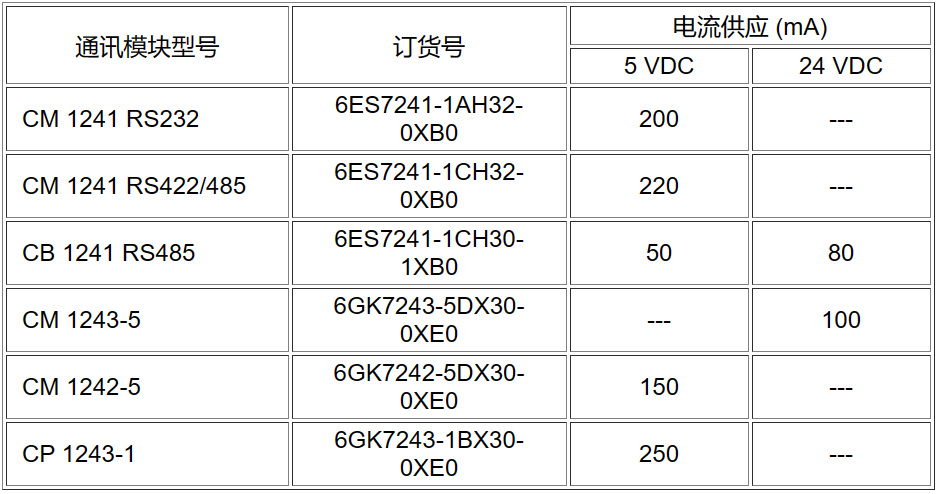

表7.通讯板/模块所消耗的电流
四、电源需求计算实例
以下实例是PLC电源计算实例，该PLC包括一个CPU 1214C AC/DC/继电器型、1xSM 1231 4x13位模拟量输入、3xSM 1223 8 DI输入/8继电器输出和1xSM 1221 8DI输入。该实例一共有46点输入和34点输出。电源需求如下表8.所示

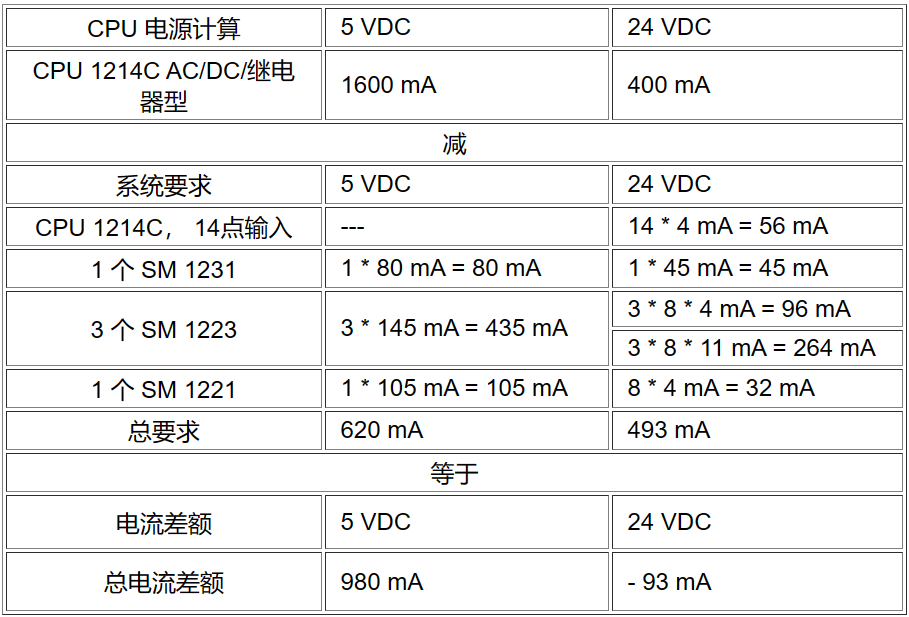

表8.电源需求计算实例列表
注意：该CPU已分配驱动内部继电器线圈所需的电源，则电源计算中无需包括CPU内部继电器线圈的功率要求。
由表中可以看出，所选CPU已经为SM提供了足够的5VDC电流，但没有通过传感器电源为所有输入和扩展继电器线圈提供足够的24VDC电流。I/O需要493mA而CPU只能提供400mA。则该系统而外需要一个至少为93mA的24VDC电源以运行所有包括的24VDC输入和输出。
五、常见问题
1、CPU提供的5VDC电源能否使用外部电源扩展？
答：不能，根据模板5VDC电源使用情况选择合适的CPU。
2、CPU提供的24VDC电源不够用时，能否使用外部电源扩展？
答：可以，根据需要可以选择使用外部电源。
3、通讯模板（CM）和信号板（SB）是否占用信号扩展模板数量？
答：(1)扩展模板仅指信号模板，安装于CPU的右侧，共有8个扩展槽位
(2)通讯模块安装于CPU左侧，并不占用扩展模板资源数
(3)信号模块安装于CPU上侧，每个CPU最多只能安装1个，并不占用扩展模板资源数

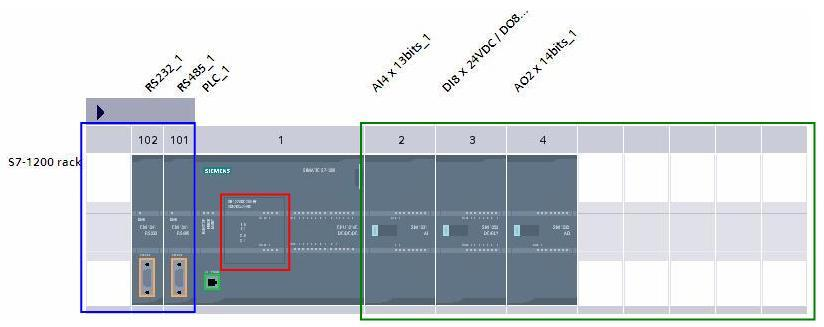

S7-1200 模板安装位置如下：
1.1号槽位为CPU
2.红色图框为信号板（SB）安装位置
3.蓝色图框内为101~103三个槽位，为通讯模板（CM）安装位置
4.绿色图框内为2~9八个槽位，为信号模板（SM）安装位置
4、通电时能否插拔模板？
答：不能，所有的信号板、信号模板和通讯模板都不支持通电时的插入和拔除。
西门子PLC
西门子(SIEMENS)公司生产的可编程序控制器，在我国的应用也相当广泛，在冶金、化工、印刷生产线等领域都有应用。西门子(SIEMENS)公司的PLC产品包括LOGO、S7-200、S7-1200、S7-300、S7-400以及博途系列等等。西门子S7系列PLC体积小、速度快、标准化，具有网络通信能力，功能更强，可靠性高。S7系列PLC产品可分为微型PLC(如S7-200)，小规模性能要求的PLC(如S7-300)和中、高性能要求的PLC(如S7-400)等，以及博途系列，S1200/S1500，都是很好的产品。
西门子PLC的优点有：
1．西门子PLC可靠性高，抗干扰能力强，西门子plc高可靠性是电气控制设备的关键性能。西门子PLC由于采用现代大规模集成电路技术，采用严格的生产工艺制造，内部电路采取了先进的抗干扰技术，具有很高的可靠性。从西门子PLC的机外电路来说，使用西门子PLC构成控制系统，和同等规模的继电接触器系统相比，电气接线及开关接点已减少到数百甚至数千分之一，故障也就大大降低。此外，西门子PLC带有硬件故障自我检测功能，出现故障时可及时发出警报信息。
2．西门子PLC配套齐全，功能完善，适用性强，西门子PLC发展到今天，已经形成了大、中、小各种规模的系列化产品。可以用于各种规模的工业控制场合。除了逻辑处理功能以外，现代西门子PLC具有完善的数据运算能力，可用于各种数字控制领域。近年来西门子PLC的功能单元大量涌现，使西门子PLC渗透到了位置控制、温度控制、西门子PLC等各种工业控制中。加上西门子PLC通信能力的增强及人机界面技术的发展，使用西门子PLC组成各种控制系统变得非常容易。
3．西门子PLC易学易用，深受工程技术人员喜欢。西门子PLC作为通用工业控制计算机，是面向工矿企业的工控设备。它接口容易，编程语言易于为工程技术人员接受。梯形图语言的图形符号与表达方式和继电器电路图相当接近，只用西门子PLC的少量开关量逻辑控制指令就可以方便地实现继电器电路的功能。为不熟悉电子电路、不懂计算机原理和汇编语言的人使用计算机从事工业控制打开了方便之门。
4．西门子PLC系统的设计、建造工作量小，维护方便，容易改造，西门子PLC用存储逻辑代替接线逻辑，大大减少了控制设备外部的接线，使控制系统设计及建造的周期大为缩短，同时维护也变得容易起来。更重要的是使同一设备经过改变程序改变生产过程成为可能。这很适合多品种、小批量的生产场合。
5．西门子PLC体积小，重量轻，能耗低，由于体积小很容易装入机械内部，是实现机电一体化的理想控制设备。
西门子PLC全系列介绍
一、概述
西门子可编程逻辑控制器产品有完整的系列，从低端的西门子LOGO!控制器到西门子PLC S7-1500系列。针对工业自动化控制领域各种行业，各种需求，西门子都能为用户提供完美的解决方案。正因为西门子PLC系列产品的多样性，使得用户可以根据具体需求，预算成本，后期维护等要素，灵活的对系统进行配置。而且西门子PLC产品在控制系统中运行稳定，组态软件使用方便，为用户在工程项目的实施中提高了效率，为企业带来了效益。
二、西门子PLC全系列产品
西门子PLC系列产品种类多样，用户可进行灵活配置，下面从两个方面来介绍：
1. 应用领域复杂程度
自动化控制领域一般可分为小型，中型，大型自动化控制系统。小型自动化控制系统的控制器可以采用西门子LOGO!全系列，西门子PLC S7-200系列，西门子PLC S7-200 SMART系列，西门子PLC S7-1200系列；中型自动化控制系统可以选择西门子PLC S7-300系列或西门子PLC S7-1500系列；大型自动化控制系统可以选择西门子PLC S7-400系列或西门子PLC S7-1500系列。
2. 扩展性，运算速度，通讯能力
自动化控制系统的通讯功能主要有PROFIBUS DP或RS485接口，以及快速的PROFINET或TCP/IP协议。从可扩展性，系统运行速度和通讯能力来讲，西门子LOGO!8系列，西门子PLC S7-200 SMART系列，西门子PLC S7-1200系列，西门子PLC S7-1500系列，这些类型的PLC比西门子LOGO!老型号，西门子PLC S7-200系列，西门子PLC S7-300系列，西门子PLC S7-400系列相对应的功能更加强大。
三、小结
综上所述，西门子PLC为用户提供了多种类型，多种功能的产品，用户可以根据需求进行灵活选择和配置。西门子PLC丰富的功能可以为自动化控制系统提供多种解决方案。而且界面友好的各种西门子PLC的组态软件为用户更好的实现人机交互操作，为工程项目的完成提高了效率。如果用户需要更多的了解西门子PLC各种系列，请联系我们，我们会更好的提供相关技术支持。
西门子PLC的几种通信方式：
一、PPI通讯PPI协议是S7-200CPU基本的通信方式，通过原来自身的端口（PORT0或PORT1）就可以实现通信，是S7-200 CPU默认的通信方式。PPI是一种主-从协议通信，主-从站在一个令牌环网中。在CPU内用户网络读写指令即可，也就是说网络读写指令是运行在PPI协议上的。因此PPI只在主站侧编写程序就可以了，从站的网络读写指令没有什么意义。
二、RS485串口通讯第三方设备大部分支持，西门子S7 PLC可以通过选择自由口通信模式控制串口通信。简单的情况是只用发送指令（XMT）向打印机或者变频器等第三方设备发送信息。不管任何情况，都必须通过S7 PLC编写程序实现。当选择了自由口模式，用户可以通过发送指令（XMT）、接收指令（RCV）、发送中断、接收中断来控制通信口的操作。
三、MPI通讯MPI通信是一种比较简单的通信方式，MPI网络通信的速率是19.2Kbit/s~12Mbit/s，MPI网络多支持连接32个节点，通信距离为50M。通信距离远，还可以通过中继器扩展通信距离，但中继器也占用节点。MPI网络节点通常可以挂S7-200、人机介面、编程设备、智能型ET200S及RS485中继器等网络元器件。
在安装西门子触摸屏软件的时候，不停地提示重新启动电脑，而重启电脑无效时，应该怎么处理？
解决方法：安装西门子触摸屏软件的时候，不停地提示重新启动电脑，而重启电脑无效时，必须删除注册表项才能继续。
在安装西门子触摸屏软件WinCC Flexiable 2008时，出现未找到SSF文件的错误，应该怎么解决？
解决方法：对于西门子的软件的安装，包括300编程软件、西门子触摸屏软件、wincc组态软件、博图软件界等，都要求软件安装包的路径不能出现中文字符，否则会出错。可以把路径改成全英文或英文+数字形式的就可以了。也有人有疑问这个路径怎么改，不要把软件安装包放到桌面，把软件安装包放到D盘、E盘等的根目录，再将软件安装包的名称改成全英文或英文+数字就可以了。
1、全局数据包通信方式
2、无组态连接通信方式
3、组态连接通信方式
四、以太网通讯以太网的核心思想是使用共享的公共传输通道，这个思想早在1968年来源于厦威尔大学。1972年，Metcalfe和Did Boggs（两个都是网络专家）设置了一套网络，这套网络把不同的ALTO计算机连接在一起，同时还连接了EARS激光打印机。这就是世界上个个人计算机局域网，这个网络在1973年5月22日次运行。Metcalfe在次运行这天写了一段备忘录，备忘录的意思是把该网络改名为以太网（Ethernet），其灵感来自于“电磁辐射是可以通过发光的以太来传播”这一想法。1979年，DEC、Intel和Xerox共同将网络标准化。1984年，出现了细电缆以太网产品，后来陆续出现了粗电缆、双绞线、CATV同轴电缆、光缆及多种媒体的混合以太网产品。以太网是目前世界上的拓朴标准之一，具有传传播速率高、网络资源丰富、系统功能强、安装简单和使用维护方便等很多优点。
五、PROFIBUS-DP通讯PROFIBUS-DP现场总线是一种开放式现场总线系统，符合欧洲标准和标准。PROFIBUS-DP通信的结构非常精简，传输速度很高且稳定，非常适合PLC与现场分散的I/O设备之间的通信。
西门子触摸屏变量指针的应用在有的项目中，们需要在触摸屏上来实现多路数值的显示，比如说们需要显示通过模拟量模块采样过来的温度值。因选择的触摸屏的画面比较小，们不能在触摸屏上显示全部的温度值的时候，如果要实现这样的功能，可能会选择在多个画面来做这个温度的显示，但对于西门子的触摸屏来说，们可以使用它的变量指针化的这个功能来实现在一个画面上对所有的温度值进行显示，但同时它也有缺点，就是在同一时刻只能显示一个数字。
