产品详细
| 接口 |
|
| 接口 | CANopen |
| Profil | DS-406 |
| 手动功能 | 地址选择开关0-99和终端电阻DIP开关（带有接线盒） |
| 传输速率 | Round Axis |
| 传输速率 | 最小20K波特，1M波特 |
| 接口周期时间 | ≥ 1 ms |
| 视频教程 |  请观看产品使用说明 |
| 编程功能 | 分辨率，预置，2个限位开关，8个凸轮，波特率，CAN标识符，引导程序，传输模式：轮询，循环，同步 |
| 输出 |
|
| 输出驱动器 | 收发器(ISO 11898标准) 光耦隔离 |
| 电气数据 |
|
| 电源电压 | 10 – 30 VDC |
| 功耗 | ≤ 2.5 W |
| 启动时间 | < 1 s |
| 反极性保护 | 是 |
| 短路保护 | 是 |
| EMC:发射干扰 | DIN EN 61000-6-4 |
| EMC:抗干扰 | DIN EN 61000-6-2 |
| MTTF | 13.5 年，在40 ℃下 |
| 传感器 |
|
| 技术 | 光学 |
| 单圈分辨率 | 16 位 |
| 精度 (INL) | ±0.0220° (14 – 16位), ±0.0439° (<13位) |
| 认证 认证/寿命 码制 码 | 二进制码 |
| 环境规格 |
|
| 外壳防护等级 (轴) | IP65 |
| 外壳防护等级 (外壳) | IP65 |
| 工作温度 | -30 °C fixed (-22 °F), -5 °C flexible (+23 °F) - +80 °C (+176 °F) |
| 存储温度 | -40 °C (-40 °F) – +85 °C (+185 °F) |
| 湿度 | 98%相对湿度, 无凝结状态 |
| 机械数据 |
|
| 连接帽材料 | 没有 |
| 外壳材料 | 钢 |
| 外壳涂层 | 阴极防腐蚀防护（> 720小时耐盐雾测试) + 油漆喷涂 |
| 法兰形式 | 盲孔, ø 58 mm |
| 法兰材料 | 铝 |
| 轴的类型 | 盲孔, 深度 = 30 mm |
| 轴的直径 | ø 8 mm (0.31") |
| 轴的材料 | 不锈钢 V2A (1,4305; 303) |
| 转子转动惯量 | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| 摩擦力矩 | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| 机械速度 | ≤ 12000 1/min |
| 耐冲击性 | ≤ 100g (6毫秒半弦波, EN 60068-2-27) |
| 持久的抗冲击性 | ≤ 10G（16毫秒半弦波，EN60068-2-29） |
| 耐振动性 | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| 长度 | 71,2 mm (2.80") |
| 重量 | 450 g (0.99 lb) |
| 轴向/径向 错位 | 静止 ± 0.3 mm /± 0.5 mm; 动态 ± 0.1 mm /± 0.2 mm |
| 电气连接 |
|
| 连接方向 | 径向 |
| 连接类型 | 电缆/连接器 |
| 接口 | Cable 2 m |
| 电缆长度 | 2 m [79"] |
| 导线截面 | 0.14 mm² / AWG 26 |
| 材料 / 类型 | PVC |
| 电缆直径 | 6 mm (0.24 in) |
| 弯曲半径 | 46 mm (1.81") 固定, 61 mm (2.4") 弯曲 |
| 連接計劃 |
|
| 信號 | 電纜顏色 |
| Power Supply | 白 |
| GND | 棕色 |
| CAN High | 黄色 |
| CAN Low | 粉红色 |
| CAN GND | 绿色 |

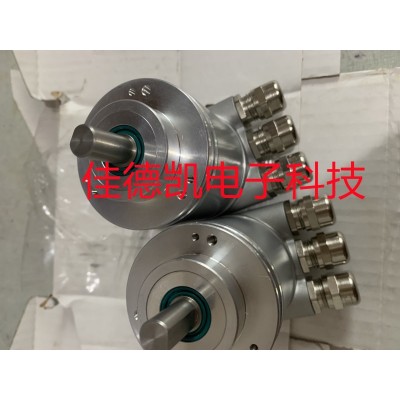

快采购网供应商佳德凯电子科技（济南）有限公司供应OCD-CAA1B-0016-CA7V-H2B德国博思特编码器，为您提供详细的产品报价、参数、图片等商品信息，本产品在2023-07-04 15:37更新，主要更新内容为：产品类别,联系方式,产品参数,产品价格,产品图片信息。如需进一步了解OCD-CAA1B-0016-CA7V-H2B德国博思特编码器，请与厂家直接联系，请在联系时说明是在快采购网网看到这条商机的。
-
