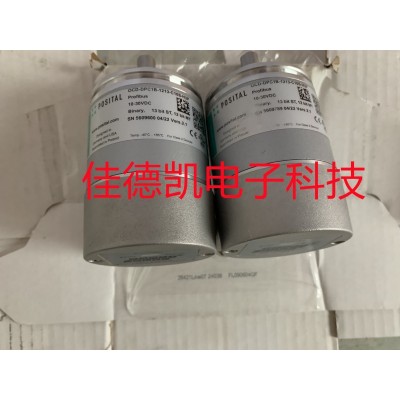

接口 | |
接口 | Profibus(现场总线) |
Profil | DPV0, DPV1 和 DPV2 Class 2 (EN50170 + EN50254) |
诊断 | 内存 |
手动功能 | 地址选择开关0-99和终端电阻DIP开关(带有接线盒) |
传输速率 | Round Axis |
传输速率 | ≤12M波特 |
接口周期时间 | ≥ 1 ms |
编程功能 | 分辨率,传动系数(物理分辨率),速度比例+过滤器,预设(零点),计数方向,限位开关,节点号,示教模式,诊断模式 |
输出 | |
输出驱动器 | Profibus数据接口,光耦隔离 |
电气数据 | |
电源电压 | 10 – 30 VDC |
功耗 | ≤ 1.5 W |
启动时间 | < 1 s |
反极性保护 | 是 |
短路保护 | 是 |
EMC:发射干扰 | DIN EN 61000-6-4 |
EMC:抗干扰 | DIN EN 61000-6-2 |
MTTF | 13.5 年,在40 ℃下 |
传感器 | |
技术 | 光学 |
单圈分辨率 | 12 位 |
分辨率 多圈 | 12 位 |
多圈技术 | 机械齿轮组(无需电池) |
精度 (INL) | ±0.0220° (14 – 16位), ±0.0439° (<13位) |
认证 认证/寿命 码制 码 | 二进制码 |
环境规格 | |
外壳防护等级 (轴) | IP66/IP67 |
外壳防护等级 (外壳) | IP66/IP67 |
工作温度 | -40 °C (-40 °F) - +85 °C (+185 °F) |
存储温度 | -40 °C (-40 °F) – +85 °C (+185 °F) |
湿度 | 98%相对湿度, 无凝结状态 |
机械数据 | |
连接帽材料 | 铝 |
外壳材料 | 钢 |
外壳涂层 | 阴极防腐蚀防护(> 720小时耐盐雾测试) + 油漆喷涂 |
法兰形式 | 夹紧法兰, ø 58 mm |
法兰材料 | 铝 |
轴的类型 | 实心轴, 单面平坦型轴, 长度 = 20 mm |
轴的直径 | ø 10 mm (0.39") |
轴的材料 | 不锈钢 V2A (1,4305; 303) |
轴负载 | 轴向 40 N (4.5 lbs), 径向 110 N |
最小机械寿命 | 430 (20 N / 40 N), 150 (40 N / 60 N), 100 (40 N / 80 N), 55 (40 N / 110 N) |
转子转动惯量 | ≤ 30 gcm² [≤ 0.17 oz-in²] |
摩擦力矩 | ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F) |
机械速度 | ≤ 3000 1/min |
耐冲击性 | ≤ 100g (6毫秒半弦波, EN 60068-2-27) |
持久的抗冲击性 | ≤ 10G(16毫秒半弦波,EN60068-2-29) |
耐振动性 | ≤ 20 g (20 Hz – 2000 Hz, EN 60068-2-6) |
长度 | 80,5 mm (3.17") |
重量 | 480 g (1.06 lb) |
电气连接 | |
连接方向 | 径向 |
连接类型 | 3 x 格兰头 |
连接类型 | 可拆卸便于更换新电缆组件的编码器没有可见的节点号,旋转开关,没有主动元件,输出总线端接电阻也大弹簧夹 |
电气连接 | |
Approval | CE |
产品寿命周期信息 | |
产品寿命周期信息 | 现有产品 |
