1. 概述
AESP110系列末端智能监测模块(以下简称模块)应用于户内建筑物及类似场所的工业、商业、民用建筑及基础设施等域低压终端配电网络。此模块配合断路器使用,对用电线路的关键电气因素,如电压、电流、功率、温度、能耗等进行实时监测,具有预警报警、电能计量统计等功能。
本系列产品适用于单相、双火线、三相三线、三相四线中性点直接接地(TT)的低压电网系统。

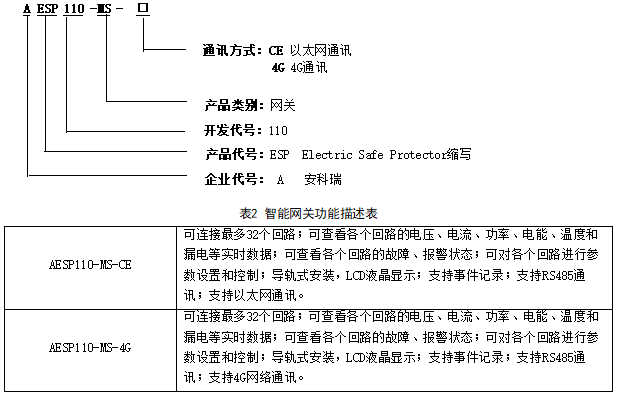

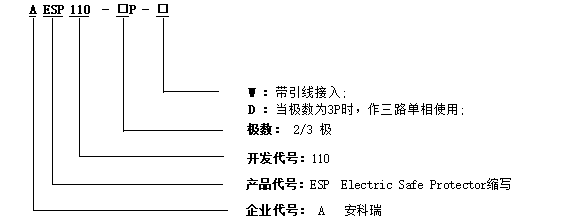

2. 产品型号

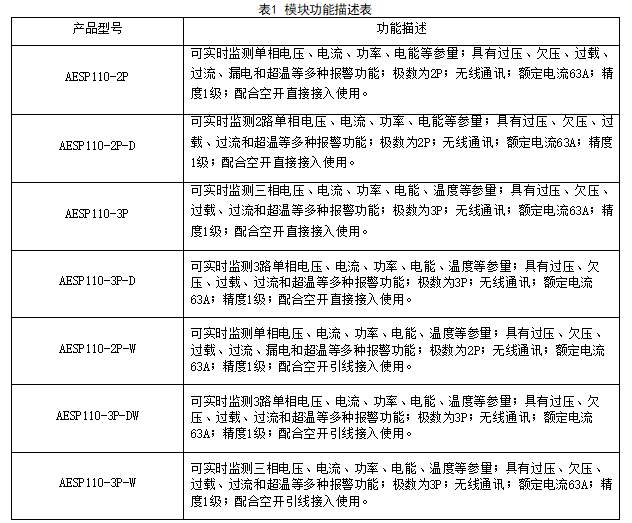

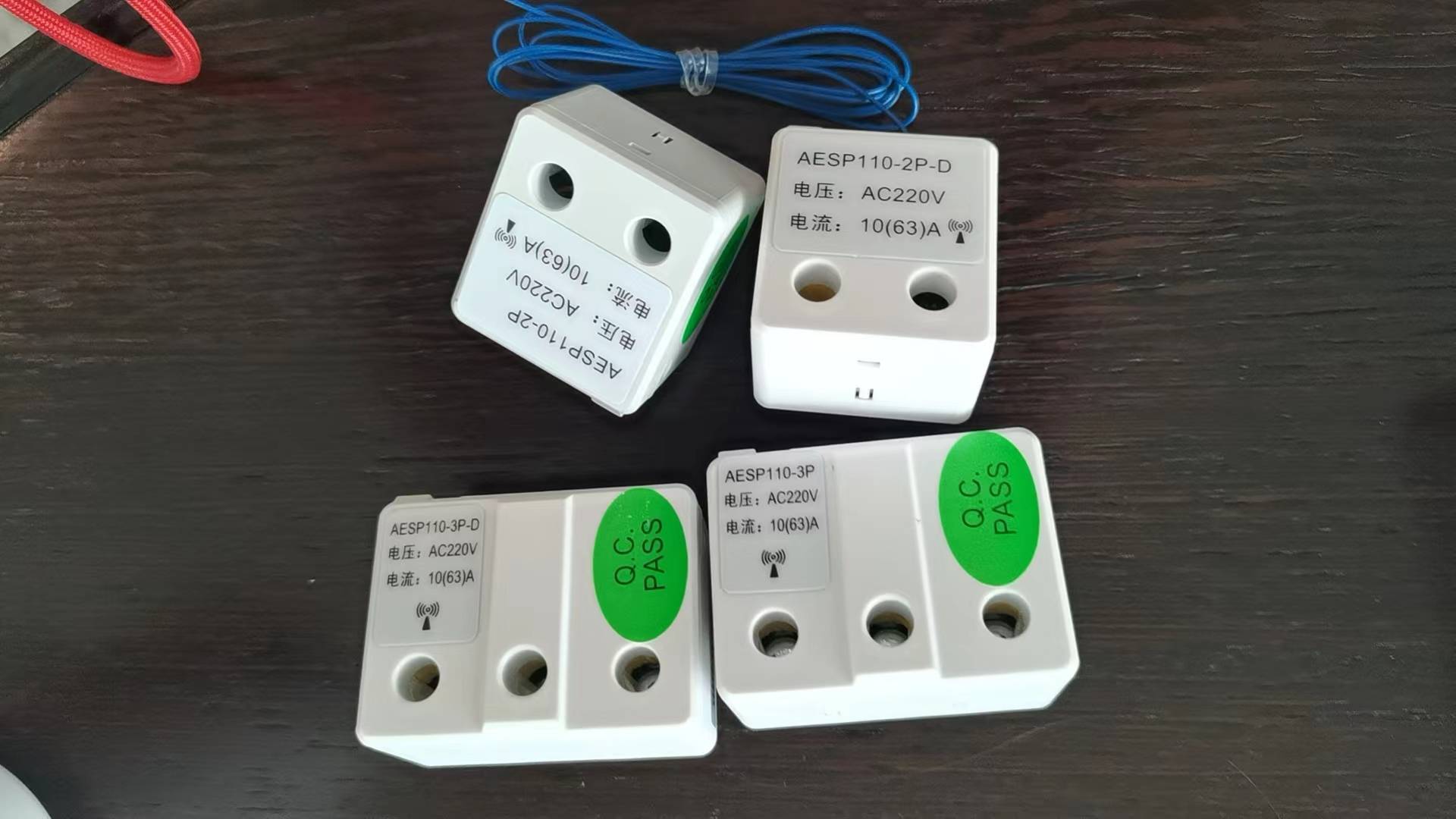

AESP110系列末端智能监测模块
智能网关

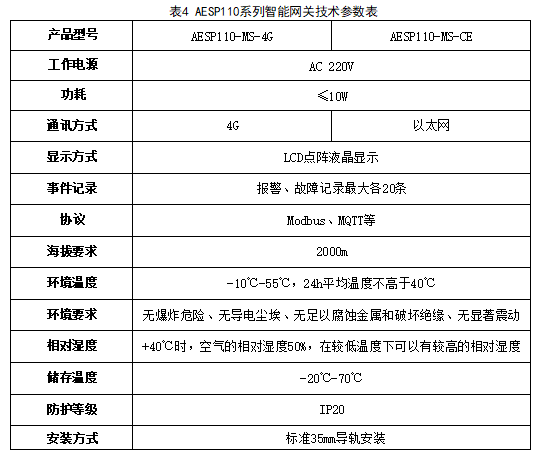

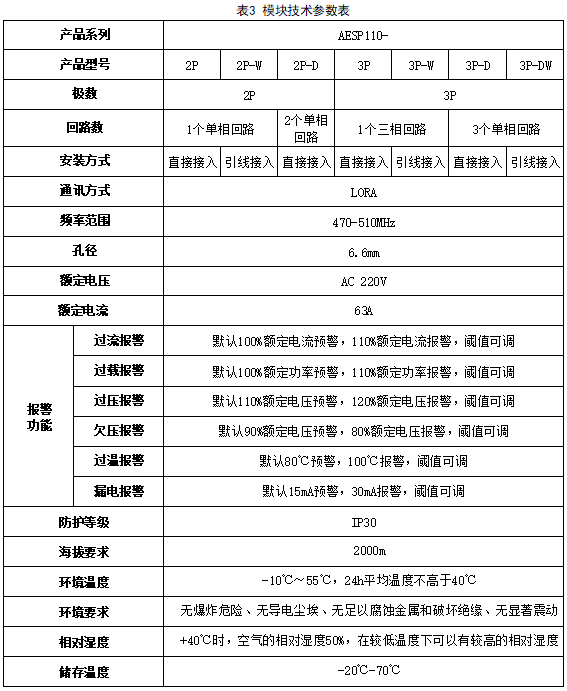

3. 技术参数
4. 安装与接线
4.1. 外形及安装尺寸(单位:mm)

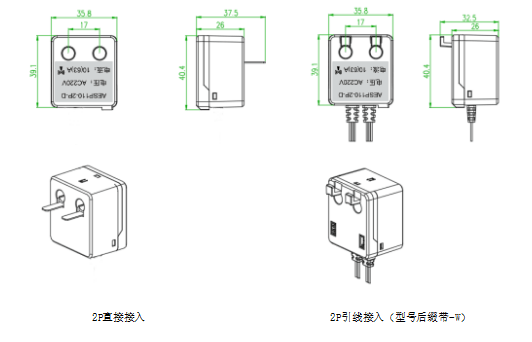

l 2P

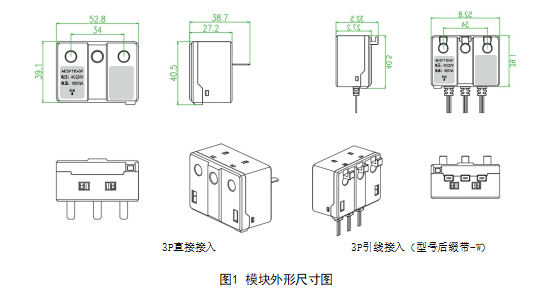

l 3P

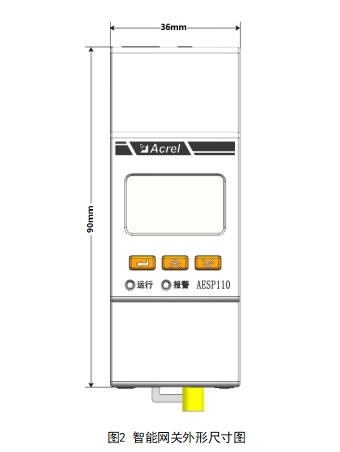

l 智能网关
4.2. 接线端子说明
l AESP110-2P接线端子

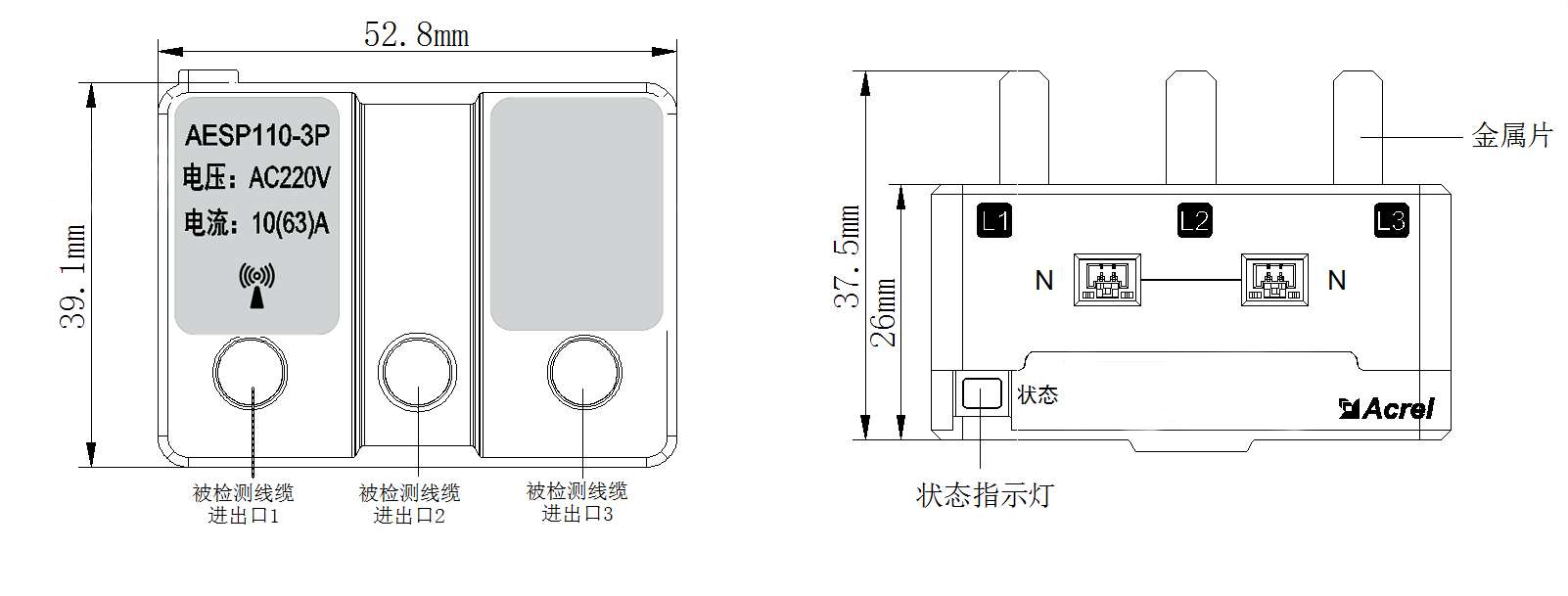

l AESP110-3P接线端子
图3 模块接线端子示意图

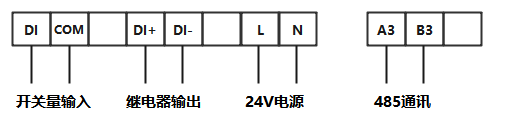

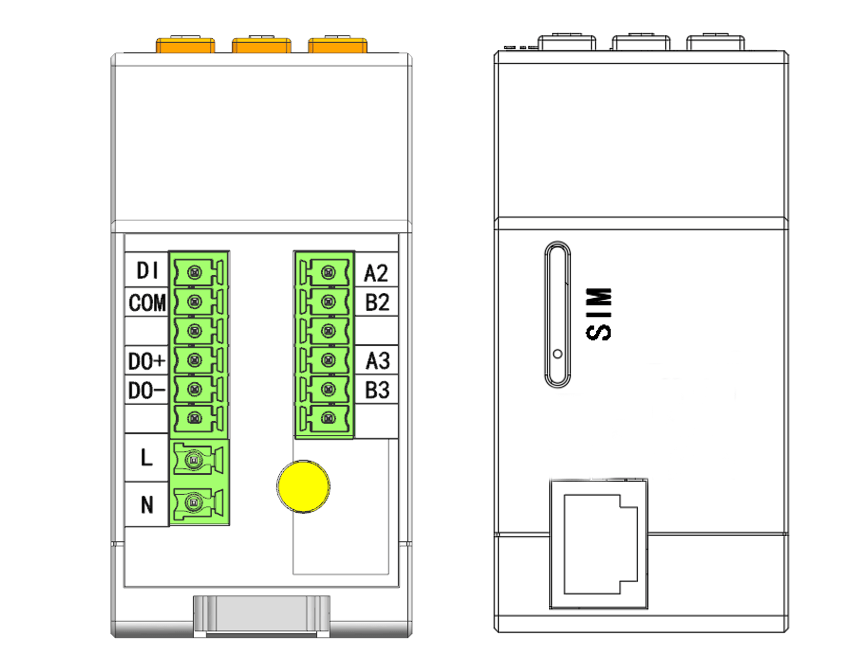

l 智能网关接线端子
图4 智能网关接线端子示意图
4.3. 接线示意图
l 模块接线示意图
图5 模块接线示意图

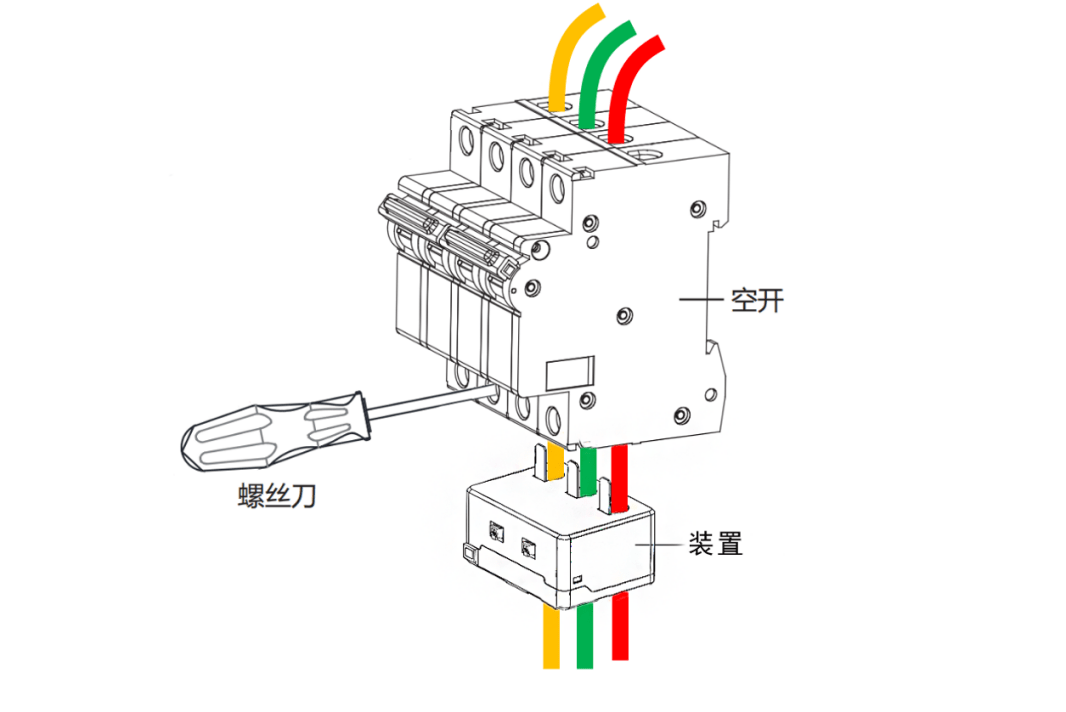

4.4. 安装方式

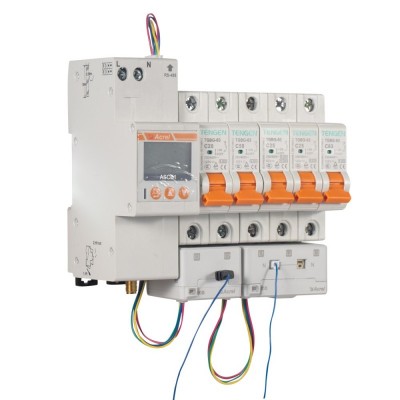

图 6 是AESP110系列在线监测模块配合断路器和智能网关安装接线范例,仅供参考。
图6 模块安装接线范例图
注:各类型模块可任意组合安装,一台网关多可连接16个回路的监测模块。
4.5. 系统组网图

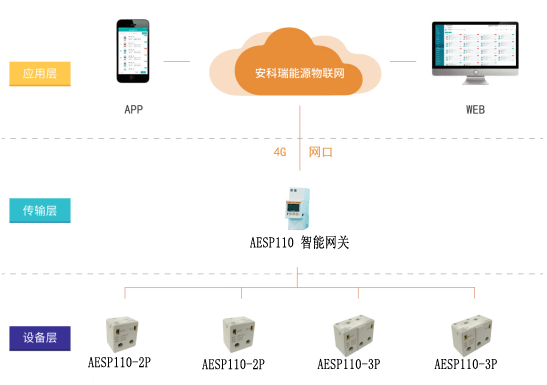

图 7 是AESP110系列监测模块配合智能网关系统组网图。
图7 系统组网图
