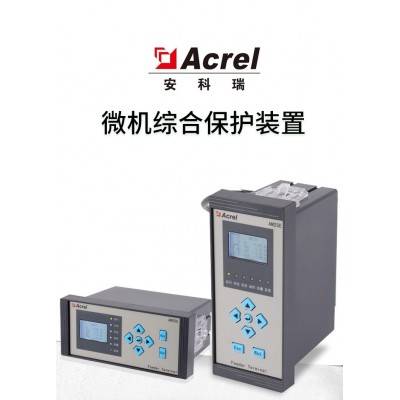

安科瑞AM6微机综合保护装置 三段式过流保护器 以太网接口



单价 8400.00 / 件对比
销量 暂无
浏览 104
发货 上海嘉定区付款后3天内
库存 10000件起订1件   限购10000件
品牌 安科瑞
电流输入 1A或5A
操作电源 AC/DC110V
零序电流输入 1A或5A
更新 2023-06-12 17:15
手机号:13636482524

联系方式
加关注0

安科瑞电子商务(上海)有限公司

普通会员第2年
资料通过认证
  • 上海-嘉定区
  • 上次登录 2023-11-24
  • 2885026752@qq.com
  • 13636482524
  • 13636482524
  • 王明单 (女士)   销售
产品详细

01环网柜简介

安科瑞环网柜保护装置,环网柜是一组输配电气设备(高压开关设备)装在金属或非金属绝缘柜体内或做成拼装间隔式环网供电单元的电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。


环网柜是一组输配电气设备(高压开关设备)装在金属或非金属绝缘柜体内或做成拼装间隔式环网供电单元的电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

  环网是指环形配电网,即供电干线形成一个闭合的环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电。这样的好处是,每一个配电支路既可以从它的左侧干线取电源,又可以从它右侧干线取电源。当左侧干线出了故障,它就从右侧干线继续得到供电,而当右侧干线出了故障, 它就从左侧干线继续得到供电,这样一来,尽管总电源是单路供电的,但从每一个配电支路来说却得到类似于双路供电的实惠,从而提高了供电的可靠性。

  所谓“环网柜"就是每个配电支路设一台开关柜(出线开关柜),这台开关柜的母线同时就是环形干线的一部分。就是说,环形干线是由每台出线柜的母线连接起来共同组成的。每台出线柜就叫“环网柜"。实际上单独拿出一台环网柜是看不出“环网"的含义的。这些环网柜的额定电流都不大,因而环网柜的高压开关一般不采用结构复杂的断路器而采取结构简单的带高压熔断器的高压负荷开关。也就是说,环网柜中的高压开关一般是负荷开关。环网柜用负荷开关操作正常电流,而用熔断器切除短路电流,这两者结合起来取代了断路器。当然这只能局限在一定容量内。

  这样的开关柜可以用到非环网结构的配电系统中,于是随着这种开关柜的广泛应用,“环网柜"就跳出了环网配电的范畴而泛指以负荷开关为主开关的高压开关柜了。

02环网柜综合监测解决方案

  环网柜在长期运行中,由于各种客观原因造成环网柜在安装和投运后的过程中出现电缆搭接处故障、柜内环境温湿度异常等现象,从而对电网的可靠运行带来隐患。

  针对上述情况,本解决方案利用微机保护装置、开关状态指示仪、电气节点无线测温传感器、温湿度控制器等设备,实时采集环网柜电压、电流、柜内电缆接头温度、母线接头温度、柜内环境温湿度及开关设备运行状态,并能根据采集的电量或非电量状态控制环网柜断路器或负荷开发设备跳闸,尽可能缩小事故范围,为电网的可靠运行提供保障。本解决方案设备配置方案如表一。

  表一 配置方案


03产品简介

  AM2SE 微机保护装置


  AM2SE 系列微机保护装置集保护、控制于一体,可满足客户 20KV 及以下电压等级用电系统对电力能源安全运行、可靠性的保障要求。目前广泛使用在变电站、工矿企业、学校、商业广场以及大型楼宇等配网用电系统中。

  保护装置采用先进成熟可靠的保护原理和算法,抗干扰性能强,可靠性高,保护实现方式灵活,通讯采用冗余设计。装置具备 8 路开关量采集和 5 路继电器输出,能与 Acrel-2000Z 电力监控软件配合,可以实现无人值班的终端用户变电站配电自动化系统。

  技术参数


  主要功能


  外形及开孔尺寸


  安装方法

  AM2SE 系列微机保护测控装置采用面板嵌入式安装。安装步骤如下:

  1.在屏体面上按开孔尺寸开孔,如图。

  2.将装置放入开孔中,直到装置面板靠住机柜的面板。

  3.插入装置的固定支架,装置牢固固定在机柜面板上,如图。

  注:AM2SE-V 固定支架在装置上下两侧,AM2SE-H 固定支架在装置左右两侧。
