功率半导体器件一直是电力电子技术发展的重要组成部分,是电力电子装置实现电能转换、电源管理的核心器件,又称为电力电子器件,主要功能有变频、变压、整流、功率转换和管理等,兼具节能功效。随着电力电子应用领域的不断扩展和电力电子技术水平的提高,功率半导体器件也在不断发展和创新,其应用领域已从工业控制和消费电子拓展至新能源、轨道交通、智能电网、变频家电等诸多市场,市场规模呈现稳健增长态势。
不同材料、不同技术的功率器件的性能差异很大。市面上传统的测量技术或者仪器仪表一般可以覆盖器件特性的测试需求。但是宽禁带半导体器件SiC(碳化硅)或GaN(氮化镓)的技术却极大扩展了高压、高速的分布区间,如何精确表征功率器件高流/高压下的I-V曲线或其它静态特性,这就对器件的测试工具提出更为严苛的挑战。
静态参数主要是指本身固有的,与其工作条件无关的相关参数。静态参数测试又叫稳态或者DC(直流)状态测试,施加激励(电压/电流)到稳定状态后再进行的测试。主要包括:栅极开启电压、栅极击穿电压、源极漏级间耐压、源极漏级间漏电流、寄生电容(输入电容、转移电容、输出电容),以及以上参数的相关特性曲线的测试。

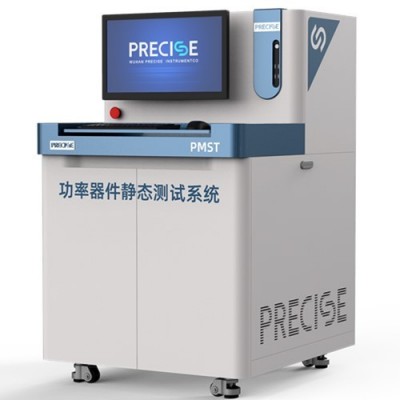

围绕第三代宽禁带半导体静态参数测试中的常见问题,如扫描模式对SiC MOSFET阈值电压漂移的影响、温度及脉宽对SiC MOSFET导通电阻的影响、等效电阻及等效电感对SiC MOSFET导通压降测试的影响、线路等效电容对SiC MOSFET测试的影响等多个维度,针对测试中存在的测不准、测不全、可靠性以及效率低的问题,普赛斯仪表提供一种基于国产化高精度数字源表(SMU)的测试方案,具有更优的测试能力、更准确的测量结果、更高的可靠性与更全面的测试能力。功率半导体器件静态测试机1700V+1000A认准普赛斯仪表,详询一八一四零六六三四七六;
系统特点
高电压:支持高达3.5KV高电压测试(Z大扩展至10kV);
大电流:支持高达6KA大电流测试(多模块并联);
高精度:支持uΩ级导通电阻、nA级漏电流测试;
丰富模板:内置丰富的测试模板,方便用户快速配置测试参数;
配置导出:支持一键导出参数配置及一键启动测试功能;
数据预览及导出:支持图形界面以及表格展示测试结果,亦可一键导出;
模块化设计:内部采用模块化结构设计,可自由配置,方便维护;
可拓展:支持拓展温控功能,方便监控系统运行温度;
可定制开发:可根据用户测试场景定制化开发;
测试项目
集电极-发射极电压Vces,集电极-发射极击穿电压V(br)ces、集电极-发射极饱和电压Vcesat
集电极截止电流Ices、栅极漏电流Iges
栅极-发射极电压Vges、栅极-发射极阈值电压Vge(th)
输入电容、输出电容、反向传输电容
续流二极管压降Vf
I-V特性曲线扫描,C-V特性曲线扫描等
普赛斯以自主研发为导向,深耕半导体测试领域,在I-V测试上积累了丰富的经验,先后推出了直流源表,脉冲源表、脉冲恒流源、脉冲恒压源、功率器件静态测试系统、大功率激光器老化测试系统等测试设备,广泛应用于高校研究所、实验室,新能源,光伏,风电,轨交,变频器等场景。
