IGBT击穿电压测试高压脉冲电源

IGBT击穿电压测试高压脉冲电源特点和优势：

十ms级的上升沿和下降沿；

单台Z大3500V的输出；

0.1%测试精度；

同步电流或电压测量；

支持程控恒压测流，恒流测压，便于扫描测试；

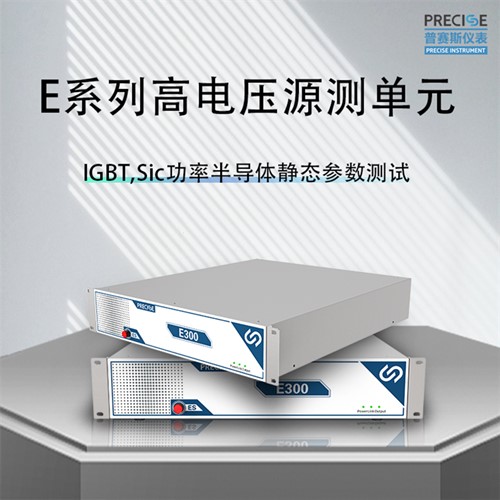

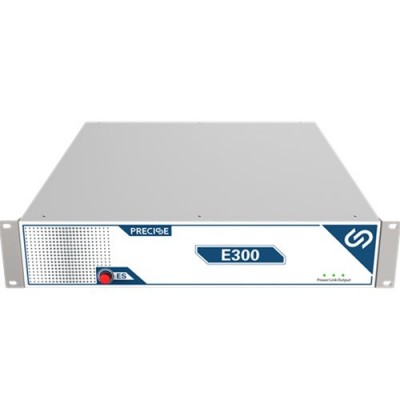

产品简介

高电压源测单元具有输出及测量电压高（3500V）、能输出及测量微弱电流信号（1nA）的特点。设备工作在一象限，输出及测量电压0~3500V，输出及测量电流0~100mA。支持恒压恒流工作模式，同时支持丰富的I-V扫描模式。

部分技术参数

Z大输出功率：350W，3500V/100mA（不同型号有差异）；

输出电压建立时间：< 5ms；

输出接口：E100:三同轴BNC；E200、E300:KHV（三同轴），支持四线测量；

扫描：支持线性、对数及用户自定义扫描；

通信接口：RS232、以太网；

保护：支持急停；

触发：支持trig  IN及trig out；

尺寸：19英寸2U机箱；

应用领域：

用于IGBT击穿电压测试,IGBT动态测试母线电容充电电源、IGBT老化电源,防雷二极管耐压测试,压敏电阻耐压测试等场合。其恒流模式对于快速测量击穿点具有重大意义。

普赛斯数字源表集电压源、电流源、电压表、电流表、电子负载功能于一体，支持四象限工作、微弱电流10pA输出测量、3500V高压下nA级测量、1000A脉冲大电流输出，全系列产品丰富，IGBT击穿电压测试高压脉冲电源。
