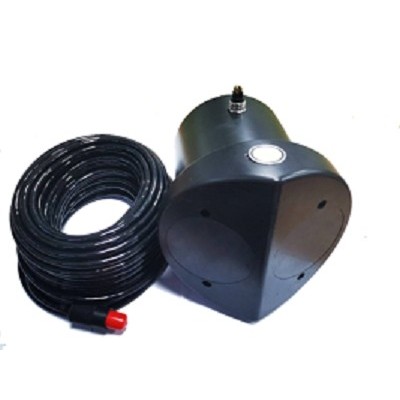

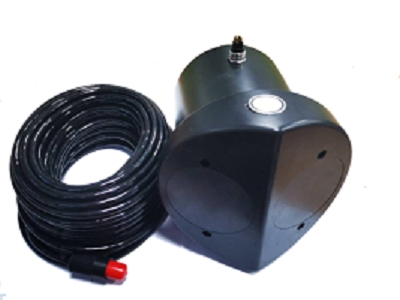

H-ADCP声学多普勒剖面流量计
应用于水文、水利、排水、灌区、海绵城市的渠道、河道流速流量测量
| 优势： |
第二代流速产品，性能更稳定测量更准确； 分层流速测量，更适应宽流域的流速分布； 分层流速流向测量，掌握水体的流动趋势； Web云端数据服务； 内置水深测量探头； 流量仪简单易用； 内置温度传感器，自动校准声速； 内置姿态传感器、水位传感器测量； 外形小型及流线型的设计，方便安装。 | |
应用： | |
河道流量闸孔流量
|
在河流、渠道的水文测验工作中，流速、流量和流向的测量是很重要的工作，传统的流量测验方法主要有流速仪法、浮标法等，测验手段有人工船测、缆道测量等，这些测验方法原理简单明了、实用性强，但是费工费时，效率低。为适应新时代经济社会发展和防汛工作的需求，及时想各级防汛抗旱部门提供准确的水文信息，特别在大洪水时，需要快速采集河流的洪水流量数据，声学多普勒流量仪测流有不可比拟的优越性。
用途
H-ADCP具有功能强大的测流系统。采集高质量的水平剖面数据。采用侧视的安装方式，借助于智能声波脉冲功能，即使水流条件发生变化，仍然可以获得高分辨率和高质量的数据。特别适用于：
■混凝土渠道
■天然河流
■小溪
■灌溉渠道
■水电水道
■供水渠道
■排水渠道的流量检测。
性能
产品型号 | H-ADCP-2M-600H | |
工作频率 | 600KHZ | |
声路 | 平面阵列双波束 | |
水平超声波夹角 | 130° | |
测量范围 | 1.2m至100m | |
盲区 | 0.8m | |
单元层数 | ≤256层 | |
单元尺寸 | 动态可调 | |
测量精度 | ±0.5% | |
流速分辨率 | 0.001m/s | |
流速测量范围 | ±10m/s | |
温度传感器测量范围 | －25℃～75℃ | |
姿态传感器精度 | ±0.5° | |
温度精度 | ±0.4℃ | |
水位 测量 | 超声波水位测量范围 | 0.5-20m |
陶瓷压力水位测量范围 | ≤100m | |
可外接雷达水位精度 | ±2mm,±0.02%FS | |
测量时间间隔 | 1-60min可调 | |
数据输出 | 水位、分层流速、平均流速、 面积、流量等 | |
工作温度 | －10℃～60℃ | |
存贮温度 | －20℃～70℃ | |
标配深度 | 水下100m | |
防护等级 | IP68 | |
工作电压 | DC 7-15V | |
功耗 | <1.5W | |
通讯协议 | RS485( 标准 modbus 规约 ), SDI-12、RS-232、RS-422； | |
水平波束角指向角
| 不大于1.4° | |
旁瓣抑制>60dB， | >60dB， | |
垂直波束指向角不大于3.8° | 不大于3.8° | |
传感器尺寸 | 158*220*200 mm | |
空气中质量 | 3.8Kg | |
水中质量 | 0.65Kg | |
可靠性 | MTBF | >25000h |
* : 实际可测剖面深度随测量断面的具体条件的不同而变化；
** : 波束指向角是指在半功率(-3dB)时的角度;
*** : 功耗会随功能和实时流量显示功能的开关而变化。
材质
剖面仪：POM
电缆：PVC
现场操作显示单元：铝合金+表面漆
滑动式安装支架：SS304不锈钢

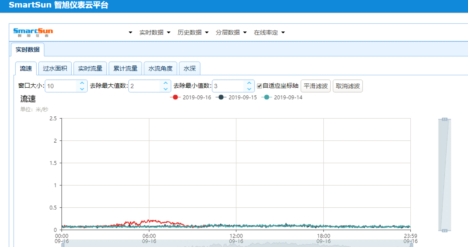

PC网络平台
网络云平台，数据读取，记录保存。：
选型谱
FUC660-2M- | ||||||
| | 测量河道宽度 | |||||
| | 03 | 300KHz，200m | ||||
| | 06 | 600KHz，100m | ||||
| | 10 | 1000KHz，50m | ||||
| | 20 | 2000KHz，25m | ||||
| | 99 | 特殊定制：。 | ||||
| | | | 仪表通讯电缆长度 | ||||
| | | | 0 | 25 m | |||
| | | | 1 | 100 m | |||
| | | | 2 | 200 m | |||
| | | | 9 | 特殊定制：(<=500m)。 | |||
| | | | | | 供电电源 | |||
| | | | | | D | 12VDC，通过PC软件操作 | ||
| | | | | | G | (配现场DTU远程)12VDC | ||
| | | | | | A | (配变送器)220VAC,50Hz | ||
| | | | | | I | (配变送器)24VDC | ||
| | | | | | | | 输出 | ||
| | | | | | | | A | RS485 | |
| | | | | | | | B | 4 - 20mA | |
| | | | | | | | Y | 特殊定制：。 | |
| | | | | | | | | | 安装方式 | |
| | | | | | | | | | H | 水平侧装式 |
V | 垂直坐底式 | |||||
FUC660-2M- | ||||||
注：更多特别功能或特别规格的订货需求，请联系我们。
