排水波纹管技术参数:
1. 管道环截面强度计算
(1)管道环截面强度计算应按荷载基本组合进行计算,取设计值;
(2)钢带Z大环截面压应力设计值不大于钢带*压强度设计值,即:
Υ0σ≤?y
式中σ——钢带Z大环截面压应力设计值(MPa);
Υ0——管道重要性系数,污水管取1.0,雨水管取0.9,雨污合流管取1.0;
?y——钢带*压强度的设计值(MPa)。
(3)钢带Z大环截面压应力设计值按下式计算:
σ=0.72(K0ΥG, sνqsν,k+ΥQqνk)D1/As
式中K0——荷载系数,当管顶覆土深* H1 <D1 时,K0 =1.0;当 H1 ≥D1时,可取K0= 0.86;
ΥG, sν——管顶覆土荷载分项系数,应取1.27;
ΥQ——管顶地面荷载分项系数,应取1.40;
qsν,k——管顶单位面积上的竖向土压力标准值(kN/m2);
qνk——地面车辆荷载或地面堆积荷载传至管顶单位面积上的竖向压力标准值(kN/m2);
As——每米管道钢带的截面积(mm2/m);
D1——管道外径(mm)。
排水波纹管是借鉴好的金属塑料管材复合技术而开发的一种PE与钢带熔融复合的缠绕成型结构壁管材。执行CJ/T225-2006标准,壁管结构有3层次构成,以高密度聚乙烯为基体,以螺旋缠绕成型的高*度钢带为增强体,采用好的制造工艺,将钢带与高密度聚乙烯融合成一体使其即具有塑料管的柔韧性又具备了金属管的刚性,口径大,强度高。
1、耐化学性:不被*染、废水及化学*品腐蚀,不因土壤中腐烂物质而腐蚀;
2、耐压,*冲击性能好:管材壁采用"U"字形结构,耐冲击、耐压,地基下沉情况下也不破*,而且变形后复原性强,对地基都有很好的适应性;
3、耐老化:管材通常为黑色,可承受存放和施工过程中太阳的直晒;
4、排水流通性好:*部光滑,减少摩擦,排水速度快;
5、经济性:施工、管理、维修费用低,且比同等规格塑料管道低;
6、环境影响:HDPE是无*性原料,对土地等环境无*,并且能够*生利用。
7、管道系统稳定性好:管材圆型外拉筋结构不但增加了管材的环刚度,同时具有根阻作用,解决了管道纵向移位产生的拉紧及顶井问题。
8、可*的环刚度:由于钢塑两种材料的弹性模量比大于200,重量比大于7.85,因此与纯塑管相比,钢带增强*易使管材(*别是大直径管材)具有足够可*的环刚度及相对较高的刚度重量比。

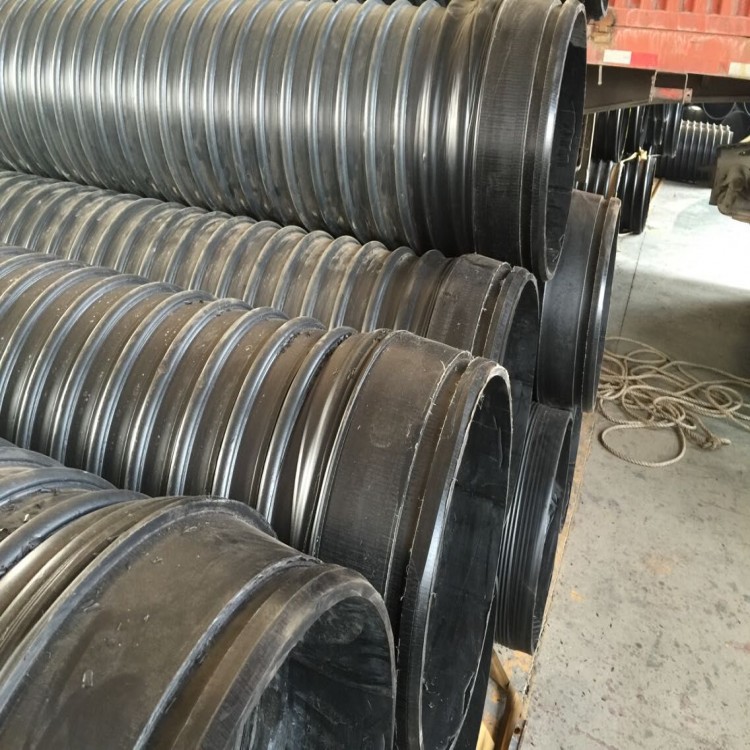

看着这庞然大物,一*很贵吧?其实不然,大口径排水波纹管性价高,流量大,折合下来基本就在十来块钱一公斤,是市政排水排污,雨污分流Z常用的管道。
未来几年内,城市地下管道网将会实现重大改变,管道将全部新,去掉以前的水泥管、普通双壁波纹管,主线全部换为钢带增强聚乙烯螺旋波纹管(简称:排污波纹管)。实现雨水和污水分流,现在已经有部分工程大批量的使用这种排污波纹管。
