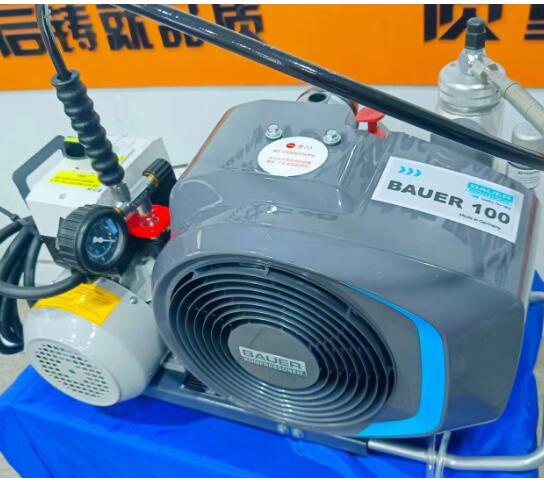

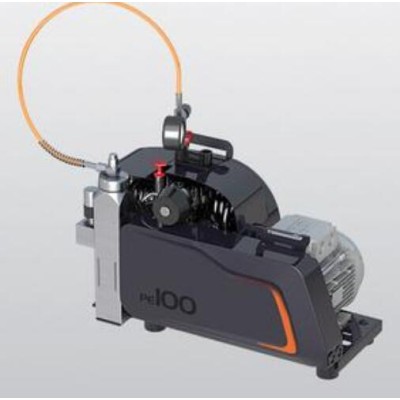

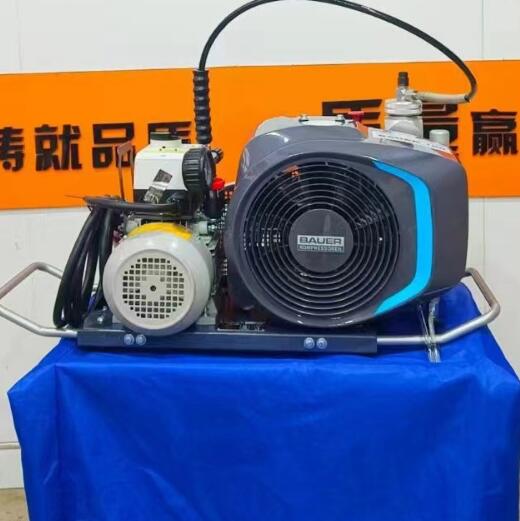

宝华BAUER100-TE正压式空气呼吸器充填泵/100L便携式空气压缩机【 186 马 6019科 6936】
【压缩机控制】开关，过载保护，相序保护/警报灯
【产品特点】气瓶槽设计、舒适的运输把手、 充气手柄插口
技术参数：
型号 BAUER100-TE
介质 空气
进气压力 常压
充气压力 PN300
安全阀压力 330bar
工作压力 300bar
使用环境温度 +5...+45℃
海拔允许范围 0—2000m AMSL
较大倾角 5°
外观设计 开放式
电压 380V，50Hz
标准压缩机润滑油 合成油
换油周期 每两年或2000小时
压缩机系统
型号 BAUER100-TE
流量 100L/min
过滤系统 P11/350
冷却空气流量要求 792㎡/h
声压 86 dB（A）
重量 45 kg
尺寸（长*宽*高） 860（L）*340（W）*400（H）mm
开关 含相序保护开关
驱动 三相电机
功率 2.2KW
电压 380V，50Hz
转速 2850 rpm/min
防护等级 IP55（TEFC）
1、在20℃的环境温度下，将气瓶从0充到200bar时测量
2、尺寸和重量为标准设备。
主机有以下特点：
飞溅润滑
微尘进气过滤器：10mm
中间级冷却器，风冷
末级冷却器，风冷，出口温度比环境温度高 10-15度
每级后中间级油水分离器（除一级外）
末级油水分离器
各级安全阀（密封）
末级后保压阀及止回阀
流量 100 L/min
转速 2300 rpm/min
压缩级数 3
压缩缸数 3
一级缸径 60mm
二级缸径 28mm
三级缸径 12mm
冲程 24mm
旋转方向（从飞轮处看） 左
马达连接方式 皮带
一级后压力 6-7 bar
二级后压力 40-60 bar
油池容量 300 ml
油压 4.5 bar ± 1.5 bar
1、在20℃的环境温度下，将气瓶从0充到200bar时测量
P11过滤系统：
末级油水分离器，物理分离
TRILEX长效滤芯，处理过程分三个步骤（干燥；中和；微粒过滤）
末级安全阀，安装在滤筒上
保压/止回阀，安装在滤筒上
空气质量根据 DIN/EN 12021:2014
成分 阈值 宝华空气质量
水分 35 mg/㎡ ≤10 mg/㎡
一氧化碳 5 ppm（V） 根据滤芯种类
二氧化碳 500 ppm（V） 根据进气空气质量
油分 0.5 mg/㎡ ≤0.5 mg/㎡
1、只有使用宝华带一氧化碳去除剂的滤芯且进气中一氧化碳的含量不大于25ppm。
2、进气中的二氧化碳不得超过 DIN EN 12021:2014!中规定的二氧化碳的按量。
过滤系统 P11/350
工作压力（标准） PN300
较大工作压力 330bar
压力露点 <-20℃，equivalent 3 mg/㎡ at 300 bar
滤筒容量 0.57L
DGRL 97/23/EG 压力容量等级
空气处理量（环境温度20℃，工作压力300bar时） 130m3
备注：当使用不带一氧化碳去除滤芯时的处理量。
压缩机控制：开关，过载保护，相序保护/警报灯
产品特点：气瓶槽设计
舒适的运输把手
充气手柄插口
充气装置PN300
Filling device PN300
设计压力 300 bar
阀设计 1 x带放空功能的充气阀，欧标接口G5/8" DIN477，PN300压力阀
充气管 1 x 高压充气管1米长
