六盘水钢铁厂龟甲网耐磨胶泥施工技巧
六盘水钢铁厂龟甲网耐磨胶泥施工技巧，龟甲网耐磨胶泥隔绝了金属与空气、水和其他腐蚀性气液体，大大提高了材料的，提高了材料的使用寿命。除此之外，材料的强度和韧性也有很大的改变，其综合的力学性能和使用性能有很大的提高。随着低碳、价格低廉、制备工艺简单等理念已地普及，耐磨胶泥将会逐渐取代有机涂料，在低碳排放等涂料领域占重要地位。
一、 包装 耐磨胶泥为25kg/袋包装，内置塑料袋小包装促凝剂（用以调节可塑料初凝时间），同时配桶装磷酸盐溶液作结合剂，加入量为袋装料的12%左右。
二、 贮存 耐磨胶泥存放在干燥库房内，不得雨淋，受潮，保质期为12个月。
三、 施工说明
1、搅拌准备：采用强制搅拌机拌和，所有搅拌工具清洁，不得混有泥沙、石灰、硅酸盐水泥等杂物。
2、加入促凝剂，施工现场当地的环境温度，选择促凝剂合适加入的量。当温度小于20℃时，促凝剂可全部加入；当温度大于20℃时可施工时间要求，适当调节促凝剂加入量。
3、搅拌：每次搅拌以加入4-6袋100-150公斤耐磨陶瓷涂料为宜，然后加入促凝剂干混2分钟，而后加入磷酸盐溶液12-18公斤左右，搅拌成“面团状”，有塑性时方可放料使用。

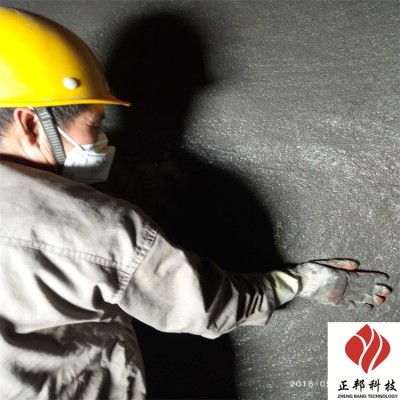

4、开始施工：先将施工部位清理干净，内壁不得粘有杂物浮尘。先清理龟甲网或扒钉上面浮着物，清干净施工工作面的浮尘、杂物、然后用手工涂抹耐磨陶瓷涂料，施工部位可用铁板等工具弄平整、光滑、接口要紧密。对于施工面积较大或厚度大于50mm以上部位要加焊锚固件，且间距不大于50mm。
5、待耐磨陶瓷涂料初凝后，自然养护24小时以后施工部位即可移动，同时也可以点火生产。
6、该耐磨陶瓷涂料可与各种浇注料、耐火砖紧密结合。
7、此材料不得与其它任何浇注料混合使用，已初耐磨陶瓷涂料不能再加胶水搅拌使用，应废弃。
8、该耐磨陶瓷涂料施工完毕初凝后，无需养护、烘烤、直接点火升温使用，且不影响其使用性能。
