遵义燃烧器耐磨胶泥涂抹新材料
遵义燃烧器耐磨胶泥涂抹新材料，耐磨胶泥的保质期通常是指涂料产品在正常的贮存条件下能够正常施工，并且在施工后能够保证涂料正常性能的贮存期限。一般来说，大部分涂料产品在其说明书中规定的保质期是12个月，易沉淀和在贮存过程中存在缓慢化学反应的涂料保质期一般规定为6个月。使用厂家对大多数涂料都可以参照这一标准执行。但是有些涂料产品在生产之后的一段时间内其内部发生这样或者那样的物理化学变化而导致贮存时间缩短，而使用厂家对此没有提前了解的话就容易造成损失。
一、 包装 耐磨陶瓷涂料为25kg/袋包装，内置塑料袋小包装促凝剂（用以调节可塑料初凝时间），同时配桶装磷酸盐溶液作结合剂，加入量为袋装粉料的12%左右。
二、 贮存 耐磨胶泥存放在干燥库房内，不得雨淋，受潮，保质期为12个月。
三、 施工说明
1、搅拌准备：采用强制搅拌机拌和，所有搅拌工具清洁，不得混有泥沙、石灰、硅酸盐水泥等杂物。
2、促凝剂加入，根据施工环境温度，选择促凝剂合适加入量。温度小于20℃时，促凝剂可全部加入；大于20℃时可根据施工时间要求，适当调节促凝剂加入量。
3、搅拌：每次搅拌以加入4-6袋100-150公斤耐磨胶泥为宜，然后加入促凝剂干混2分钟，而后加入磷酸盐溶液12-18公斤左右，搅拌成“面团状”，有塑性时方可放料使用。

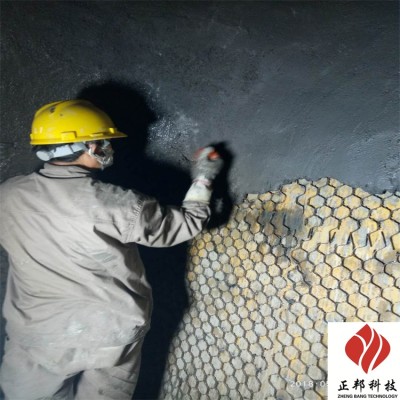

4、施工：将施工部位清理干净，内壁不得粘有杂物浮尘。清理龟甲网或扒钉上面浮着物，清干净施工工作面浮尘、杂物、然后用手工涂抹耐磨胶泥，施工部位可用铁板等工具弄平整、光滑、接口要紧密。对于施工面积较大或厚度大于50mm以上部位要加焊锚固件，且间距不大于50mm。
5、待耐磨陶瓷涂料初凝后，自然养护24小时以后施工部位即可移动，同时也可以点火生产。
6、该耐磨陶瓷涂料可与各种浇注料、耐火砖紧密结合。
7、此材料不得与其它任何浇注料混合使用，已初凝耐磨涂料不能再加胶水搅拌使用，应废弃。
8、该耐磨胶泥施工完毕初凝后，无需养护、烘烤、直接点火升温使用，且不影响其使用性能。
四、特性：
1． 耐磨防腐性能优异
2． 与金属类基材具有很高的结合强度
3. 立面不流淌，施工方便，对施工人员无很高技术要求
4. 适用于多种磨损、腐蚀工况的修补和防护
五、使用方法：
1. 表面处理：对需处理部位进行粗化处理，角磨机打磨或喷砂等；对粗化处理过的表面进行清洗；处理过的表面应是粗化的干燥新鲜基材表面，并且应无油污、无粉尘。
2. 配制：按重量比4∶1将A、B两组份混合均匀，并在30min内用完。一般是边施工边配置，一次配置量大不能超过1.5公斤，一次调配过多，胶凝固的快，还没用完已经部分凝固而不能使用。可根据实际温度冬天可适当多配，夏天适当少配。如气温过低可将A组分适当加热以降低粘度便于配置。
3. 涂敷：本产品合适的涂层厚度是1～5mm，应将混合好的材料逐层涂敷于待修部位，层要压实，使之与基材充分浸润，涂层涂到尺寸后表层要修平整。本材料不能进行机械加工，应注意控制涂层厚度，以免装配中出现干涉现象。
4. 固化：25℃固化24小时可投入使用，若温度低应采用加热或延长固化时间来固化；一般冬天施工可用碘钨灯距涂层40cm的距离进行照射加温。
