300兆帕电动试压泵



单价 1200.00 / 件对比
销量 暂无
浏览 38
发货 付款后3天内
库存 9888件起订1件
品牌 鸿源
品牌 鸿源
产地 衡水
颜色 绿色
更新 2025-01-03 15:46
手机号:15610855560

联系方式
加关注0

衡水威普曼装备制造有限公司

普通会员第2年
资料通过认证
保证金未缴纳
  • 上次登录 01-10 16:07
  • 13932887161
  • 15610855560
  • 石杰 (先生)   经理

产品分类

产品详细

一种管道漏磁检测器实时打压泵装置

技术**域电动打压泵新型涉及管道缺陷检测设备的技术**域,尤其涉及一种管道漏磁检测器实时打压泵装置。

背景技术

管道是石油、天然气长距离运输的重要方式,管道在高压、长距离、恶劣外部环境下工作,由于传输介质腐蚀、应力、施工破坏、自然灾害等各种原因会造成管壁上产生各类缺陷,这些缺陷对管道的安全运行具有很大危害性,及早对缺陷进行检测是指导管道维修工作、维护管道完整性的重要手段。

 漏磁检测器是管道缺陷比较常见的在役检测方法。漏磁检测器需在压力高达10MPa的油气管路中长期运行,其耐压性能是管道检测的前提,除了需要对装载电子元器件的密封筒体进行密封性能测试外,还需要验证用于检测缺陷的漏磁检测器(MFL)和用于区分缺陷在管道内壁还是外壁的传感器(IDOD)的耐压性能。现有大型专用打压测试装置,不但价格昂贵,还无法实现实时监测。

电动打压泵新型旨在解决现有技术的不足,而提供一种管道漏磁检测器实时打压泵装置。

电动打压泵新型为实现上述目的,采用以下技术方案:

一种管道漏磁检测器实时打压泵装置,包括打压泵装置本体以及与打压泵装置本体相连的漏磁MFL传感器组件、IDOD传感器组件、打压泵站;

电动打压泵置本体包括打压筒体、固定安装在打压筒体上端的上端盖、固定安装在打压筒体下端的下端盖,所述上端盖、下端盖与打压筒体之间均设有两级密封;

 所述漏磁MFL传感器组件包括位于打压筒体内部的漏磁MFL传感器、位于打压筒体外部的漏磁接头、安装在上端盖上的**穿线密封螺栓,所述**穿线密封螺栓上穿设有漏磁信号线,所述漏磁信号线一端与漏磁MFL传感器相连且另外一端与漏磁接头相连,所述漏磁接头与外部的漏磁传感器测试板相连;

 所述IDOD传感器组件包括位于打压筒体内部的IDOD传感器、位于打压筒体外部的IDOD接头、安装在上端盖上的第二穿线密封螺栓,所述第二穿线密封螺栓上穿设有IDOD信号线,所述IDOD信号线的一端与IDOD传感器相连且另外一端与IDOD接头相连,所述IDOD接与外部的IDOD测试板相连;

电动打压泵所述打压泵站包括安装在上端盖上的螺纹接头,所述螺纹接头内端与打压筒体内腔相连且外端连接有软管,所述软管另外一端连接有打压泵,所述软管上设有压力表。

所述上端盖包括通过螺栓固定在打压筒体上表面的上连接板,所述上连接板底部设有上套板,所述上套板插入打压筒体内且与打压筒体内壁相贴合,所述上连接板、上套板构成T形结构。

所述上连接板与打压筒体上表面之间设有**轴向O型圈,所述上套板与打压筒体内壁之间设有**径向O型圈。 所述下端盖包括通过螺栓固定在打压筒体下表面的下连接板,所述下连接板**部设有下套板,所述下套板插入打压筒体内且与打压筒体内壁相贴合,所述下连接板、下套板构成倒T形结构。

所述下连接板与打压筒体下表面之间设有第二轴向O型圈,所述下套板与打压筒体内壁之间设有第二径向O型圈。 所述漏磁信号线与**穿线密封螺栓之间、IDOD信号线与第二穿线密封螺栓之间采用环氧树脂密封。所述螺纹接头外缠有生料带。

上述管道漏磁检测器实时打压泵装置进行打压的方法,具体步骤为: S1、将第二轴向O型圈、第二径向O型圈安装至下端盖的相应位置;S2、利用紧固螺栓将下端盖安装在打压筒体底部,并竖直放置;S3、向打压筒体内部注水,水面上升至接近打压筒体的上端面;S4、将**轴向O型圈、**径向O型圈安装至上端盖的相应位置; S5、将漏磁MFL传感器组件、IDOD传感器组件与上端盖安装完毕; S6、将漏磁MFL传感器、IDOD传感器放入打压筒体内部,并利用紧固螺栓将上端盖安装在打压筒体**部;S7、将打压泵站的螺纹接头缠上生料带之后安装在上端盖的打压口处; S8、**开启打压泵站上的溢水阀并启动打压泵站,待将打压筒体内部的空气彻底排出后,再关闭溢水阀,逐步加压至11MPa; S9、将漏磁MFL传感器组件与外部的漏磁传感器测试板连接,将IDOD传感器组件与外部的IDOD测试板连接,实时测量两种传感器的数据;S10、观测打压筒体、漏磁MFL传感器组件、IDOD传感器组件的密封处是否有渗水现象,如果有,停止进行维修,如果没有,则继续进行打压测试;S11、若11MPa工况下持续打压3小时,漏磁MFL传感器、IDOD传感器信号正常、密封处无渗水且其他部件无明显变形,则证明管道漏磁检测器通过了打压试验。 打压泵新型的有益效果是:打压泵新型提供的管道漏磁检测器打压泵装置,能够实时采集漏磁MFL传感器和IDOD传感器数据,并且利用管道漏磁检测器的现成密封筒体和端盖组成打压容器,设备简单可靠,是对管道漏磁检测器的直接测试,测试方案成本较低。





快采购网供应商衡水威普曼装备制造有限公司供应300兆帕电动试压泵,为您提供详细的产品报价、参数、图片等商品信息,本产品在2025-01-03 15:46更新,主要更新内容为:产品类别,联系方式,产品参数,产品价格,产品图片信息。如需进一步了解300兆帕电动试压泵,请与厂家直接联系,请在联系时说明是在快采购网网看到这条商机的。
更多>老板推荐
  • 干粉灭火器自动灌装设备

    干粉灭火器自动灌装设备

    ¥1200.00/件

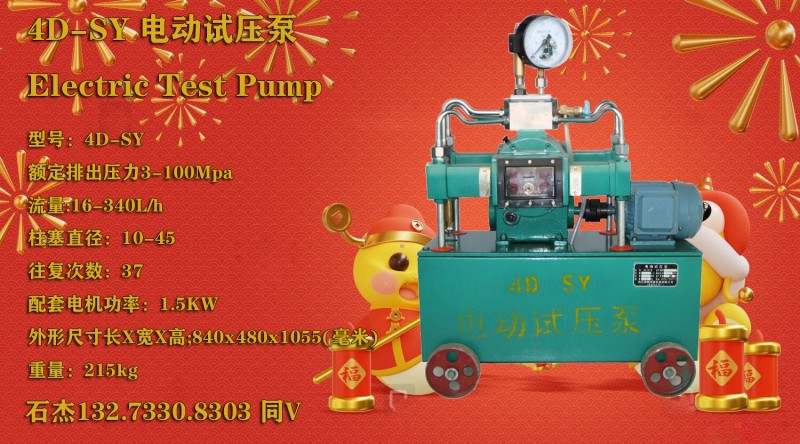

  • 4D-SY电动试压泵特点

    4D-SY电动试压泵特点

    ¥1200.00/件
  • 新型的液氧爆破管

    新型的液氧爆破管

    ¥28000.00/件
  • 4D-SY电动试压泵特点

    4D-SY电动试压泵特点

    ¥1200.00/件
  • 水下二氧化碳气体爆破设备

    水下二氧化碳气体爆破设备

    ¥28000.00/件
  • 二氧化碳爆破是什么

    二氧化碳爆破是什么

    ¥28000.00/件
  • 水基灭火器灌装生产线

    水基灭火器灌装生产线

    ¥1200.00/件
  • 自动型灭火器干粉灌装机

    自动型灭火器干粉灌装机

    ¥1200.00/件

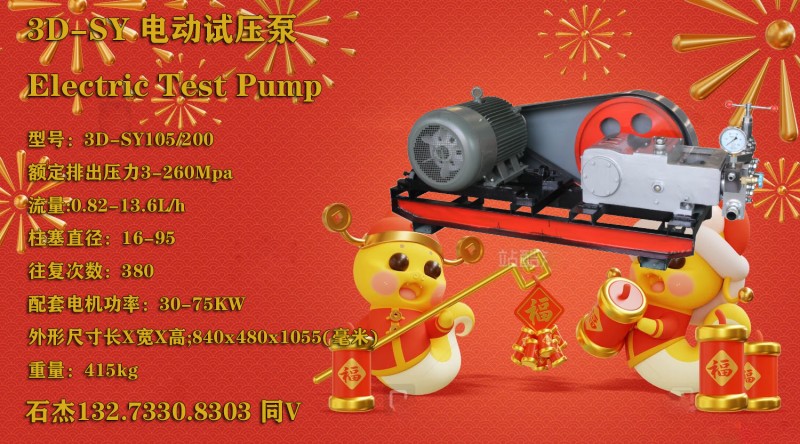

  • 3D 电动试压泵特点介绍
