三相微机继电保护测试仪

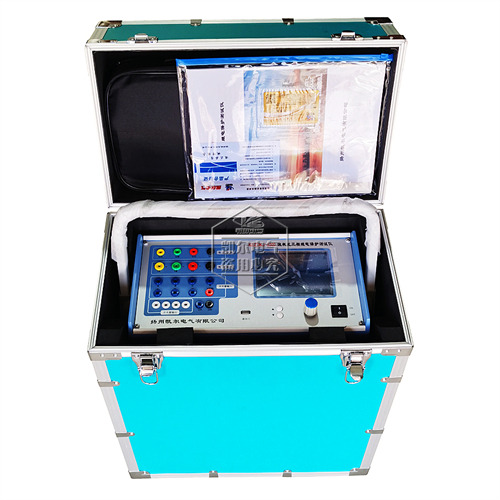

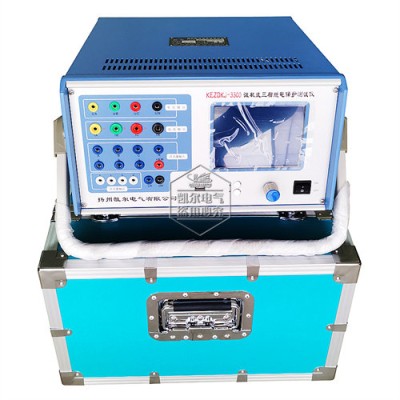

KEZDKJ-3300型 三相微机继电保护测试仪

一、产品主要特点
    1、标准的4相电压3相电流输出：具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。
    2、单机操作方便：单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、持久性、转换性故障进行整组试验。开机即可使用，操作方便快捷。
    3、双操作方式，联接电脑运行：通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。
    4、软件功能强大：可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
    5、开关量接点丰富：继电保护测试仪为7路接点输入和2对空接点输出。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。输入、输出接点可根据用户需要扩展。
    6、大屏幕LCD显示屏：本机采用320×240点阵大屏幕高分辨率图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。
    7、自我保护：采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。
    8、具有独立专用直流电源输出：装置设有一路110V 及 220V专用可调直流电源输出。
    9、性价比高：属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。
二、产品技术参数
      1、交流电流输出
           输出精度：0.5级
           相电流输出（有效值）：  0～40A
           三并电流输出（有效值）：0～120A
           相电流长时间允许工作值（有效值）：10A
           相电流zui大输出功率：420VA
           三并电流zui大输出时zui大输出功率：900VA
           三并电流zui大输出时允许工作时间：10s
           频率范围（基波）：20～1000Hz
           谐波次数：1～20 次
      2、直流电流输出
           输出精度：0.5级
           电流输出：0～±10A / 每相，0～±30A / 三并zui大输出负载电压：20V
      3、交流电压输出
           输出精度：0.5级
           相电压输出（有效值）：0～120V
           线电压输出（有效值）：0～240V
           相电压/线电压输出功率：80VA / 100VA
           频率范围：1～20次
      4、直流电压输出
           输出精度：0.5级
           相电压输出幅值：0～±160V
           线电压输出幅值：0～±320V
           相电压/线电压输出功率：70VA / 140VA
      5、开关量及时间测量

      6、外箱尺寸：长460mm×宽270mm×高590mm
      7、整机重量：28.0kg
