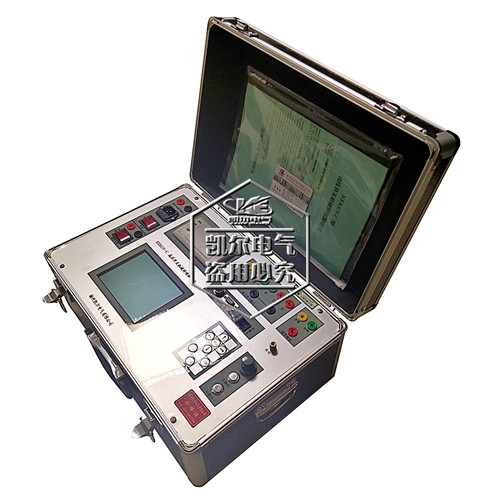

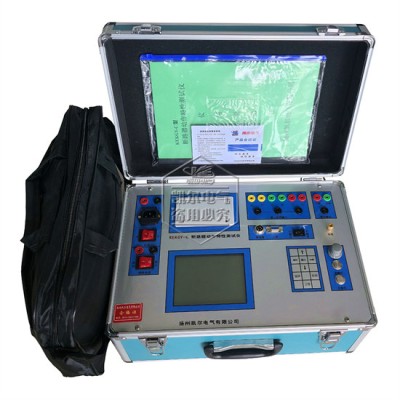

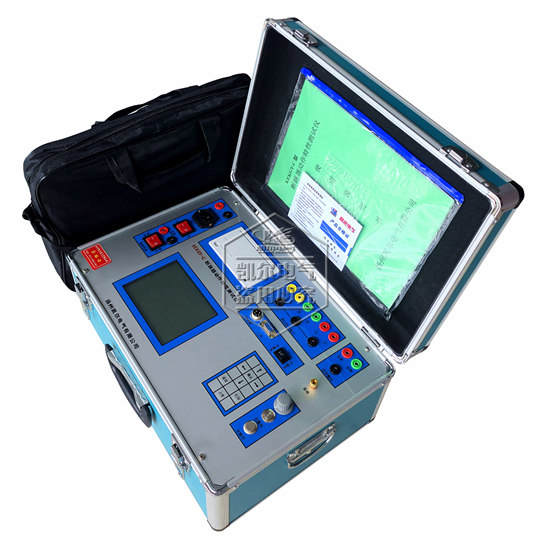

KEKGY-C型 高压开关机械特性测试仪（6路端口）
产品名称：高压开关机械特性测试仪
产品型号：KEKGY-C
产品别称：1、开关机械特性测试仪
2、断路器机械特性测试仪
3、高压断路器动作特性测试仪
4、开关动作特性试验装置
5、全自动高压开关机械特性测试仪
6、智能型高压断路器动作特性测试仪
一、产品概述:
随着科学技术的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行，机械特性参数是判断断路器性能的重要参数之一。
KEKGY-C型（6路端口）高压开关机械特性测试仪依据新近的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004高压开关综合测试仪为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。
二、功能与特点：
2.1测试功能
（1）合（分）闸顺序 （11）刚合（分）速度
（2）合（分）闸zui大时间 （12）最zui大速度
（3）三相不同期 （13）平均速度
（4）同相不同期 （14）金短时间
（5）合（分）闸时间 （15）无流时间
（6）弹跳时间 （16）电流波形曲线(动态)
（7）弹跳次数 （17）时间行程曲线(动态)
（8）行程 （18）速度行程曲线(动态)
（9）超程 （19）可调电源（直流20V～270V）
（10）弹跳幅度
注：可调电源为开关操作电压％比试验专用，微机通讯接口为便于现场分析,要求微机和仪器同步使用，时间单位均为ms 速度 m/s 距离 mm
2.2特点
（1）以GB/T1984-2003《高压交流断路器》国内新标准依据，以DL/T846.3-2004《高压开关综合测试仪》中华人民共和国电力行业标准为参考设计研发；
（2）适且500KV电压等级以内各种高压断路器的机械动特性测试；
（3）可实测行程和自定义行程；
（4）能够实现开关的单合、分、合分、合分合操作；
（5）接线方便，操作简单，操作时只需一次合（分）动作便可得到合（分）全部数据，自动保存数据，提供后期查询，也可现场打印所有数据及运动曲线图；
（6）采用汉字提示以人机对话的方式操作；
（7）数据准确，抗干扰性强，体积小，重量轻，美观大方；
（8）机内配有时钟电路，可显示当前年、月、日、时、分、秒，即使断电，也能自动保存设置及测试数据；
（9）机内带有延时保护功能，断路器动作后能自动切断线圈电压，很好的保护了断路器设备和高压开关测试仪；
（10）能自动判别操作类型（合闸或分闸操作）并汉字提示；
（11）开关的动作控制分内部控制（本机发出合分闸命令），外部控制（外部控制对线圈通电）和手动合分，手动合分时无线圈带电信号；
（12）能动态为您分析出断路器每一运动点的时间、行程、速度之间的关系；
（13）可为您配置笔记本电脑及仪器上传软件，实现网上查阅和办公室打印。
三、技术指标
（1）环境组别：属GB6587.1-1986《电子测量仪器环境试验总纲》中的Ш组仪器（即可在室外使用）。
（2）型式：便携式
（3）包装：铝合金
（4）尺寸与重量：
主机：长435×宽315×高225(mm) 重量：6.6kg
附件：长385×宽315×高155(mm) 重量：3.7kg
（5）工作电源：AC220V ±10％ 频率：50Hz±5％
（6）环境温度：-10℃～40℃ 相对湿度：≤85％
（7）绝缘电阻：≤2MΩ
（8）介电强度：电源进线对机壳能承受 2.0KV 3分钟的耐压测试。
（9）时间测试范围：1～999.9ms 分辩率：0.1ms
（10）速度测试范围：15m/s 分辩率：0.1m/s
（11）行程测试范围：1～750 mm 分辩率：0.1mm
