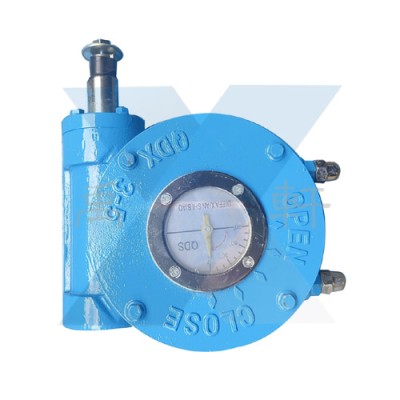

QDX3-5单级蜗轮头,DN400蝶阀配套手动装置说明：这款蜗轮头由铸造箱体，齿轮，蜗杆，轴承，手轮等组成一套完整的手动装置。通常它都是铸铁材料精铸而成，也有铸钢和不锈钢材料制造，这款5号的蜗轮箱它的扭矩是4000Nm，速比是54：1，连接尺寸可安照客户的需要定制。

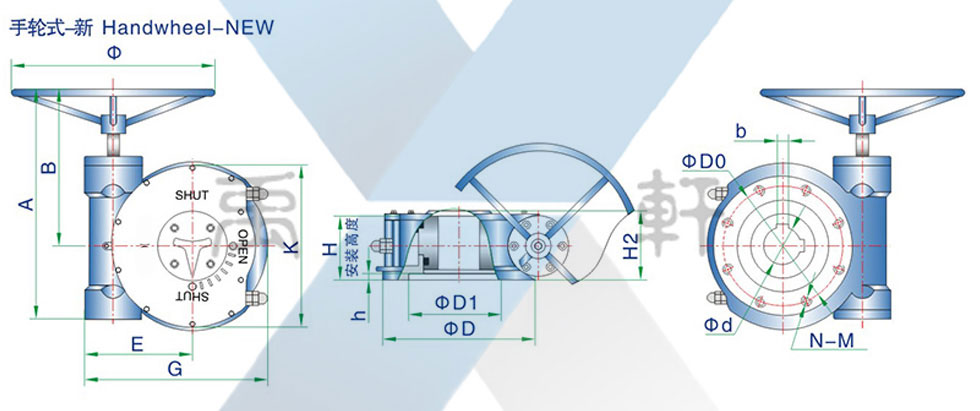

QDX3-5单级蜗轮头连接外形尺寸
QDX3-5单级蜗轮头技术参数-连接尺寸-外型尺寸
型号 | 2 | 3 | 4 | 5 | 6 | 6D | 7 | 8 | 9 |
技术参数 | |||||||||
速比 | 30： 1 | 42： 1 | 43： 1 | 54： 1 | 64:1 | 72:1 | 78:1 | 76:1 | 89:1 |
输入力矩 | 80 | 80 | 130 | 130 | 165 | 165 | 195 | 220 | 220 |
输出力矩 | 380 | 750 | 1400 | 1755 | 2640 | 2970 | 3750 | 4180 | 4900 |
限位调整 | ±5° | ±5° | ±5。 | ±5° | *5° | *5* | ±5° | *5° | *5° |
蝶阀 DN | 80-100 | 125-150 | 200-250 | 300-350 | 400-450 | 450 | 500-600 | 700 | 800 |
球阀 DN | 50 | 80 | 100 | 150 | 200 | 250 | 250-300 | 350 | 400 |
