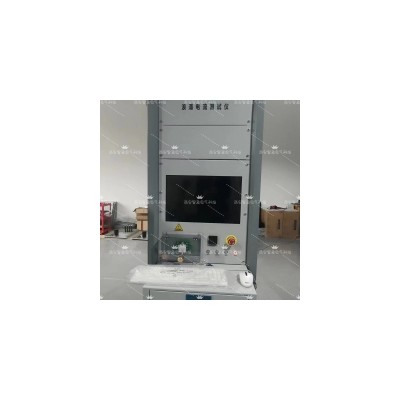

ZY-200 雪崩能量测试仪



单价 9999.00 / 件对比
询价 暂无
浏览 0
发货 陕西西安长安区付款后3天内
品牌 西安智盈电气科技
浪涌电流底宽 10ms正弦半波,偏差小于±0.2ms
雪崩电流 1.0-200A 实测值
电压 AC220V±10%
更新 2024-11-05 17:39
手机号:15319792496

联系方式
加关注0

西安智盈电气科技有限公司

普通会员第1年
资料通过认证
  • 陕西-西安-长安区
  • 上次登录 今天 16:45
  • 13289210189@163.com
  • 15319792496
  • 15319792496
  • 张芳 (先生)
产品详细

系统概述:

是专门设计测试IGBT、二极管、MOS管测试设备,该设备主要组成单元有:示波器、程控电源、程控电感、电流传感器、电压传感器、雪崩保护电压控制、IGBT功率型器件、IGBT功率型器件保护电路、计算机程控系统、雪崩电压采集系统、雪崩电流采集系统、测试夹具、测试标准适配器等。测试方法符合MIL-STD-750F.3470,测试电流200A,电压3500V,雪崩能量可达10J。测试的电压和电流波形同时被采集到示波器,并由示波器与工控机直接通讯,将采集数据传输给计算机,计算机经过处理后,将测试数据以EXCEL 表格形式显示并进行z终的编辑和打印,同时可观测雪崩波形。设备可满足各种封装形式的功率模块测试需求,并预留电压电流扩展功能。整体采用轮式机柜集成测试,具有简洁的人机交互界面(计算机)和良好的保护措施,操作简单,移动方便等特点。


技术指标

进线电压

AC220V±10%

功率消耗

1.5KW

电源电压

10-200V 分辨率1V,误差3%

雪崩电压

100-3500V 实测范围值(根据客户要求可定制)

雪崩能量

实测1-10J 实测计算值

雪崩电流

1.0-200A 实测值。分辨率1V,误差3%(根据客户要求可定制测试范围)

电感

0.1-100mH任选测试值,测试过程自动执行,误差5%

雪崩电压波形

近似方波

脉冲宽度

10uS-10000uS

测试频率

单次、步进

计算机控制系统

设备的所有工作程序,工作时序,开关的动作状态,数据的采集等均由计算机完成。工业控制机,具有抗电磁干扰能力强,排风量大等特点。


测试波形图
