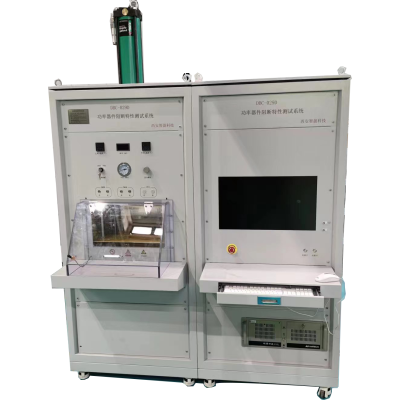

系统概述: 功率半导体阻断特性测试台主要完成各类功率器件的断态重复峰值电压(VDRM),反向重复峰值电压(VRRM),断态直流电压(VD),及对应的断态重复峰值电流(IDRM),反向重复峰值电流(IRRM),及断态电流(ID)等参数测试。 系统单元及参数条件: 序号 项目 参数 备注 1 输出电压1: 交流半波 峰值1.0-13kVp,精度<3%,分辨率:10V,频率:50Hz/5Hz。 2 输出电压2: 直流梯形波 幅值1.0-10.00kV,精度<1%, 分辨率:10V,脉冲宽度:5-50ms,上升时间<2ms。 3 输出电流1: 交流半波: 峰值1-500mA,精度<3%,频率:50Hz/5Hz。 0.1-50mA 分辨率0.1mA 50-500mA 分辨率 1mA 4 输出电流2: 直流梯形波 幅值1-200mA,精度<1%, 分辨率:1mA,脉冲宽度:5-50ms。 0.1-50mA 分辨率0.1mA 50-500mA 分辨率 1mA 5 保护电流阈值 1-500mA 6 示波器接口 BNC(V-I) 电压衰减系数:1000:1 电流增益系数:1:3 7 交流半波电压调节时间 0-交流半波z大峰值:10s
