产品详细

6、IGCT测试设备
功率器件

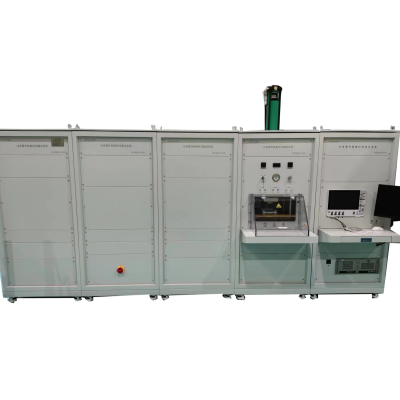

换向时间测试设备






系统概述:
功率半导体换向时间测试台,主要由可调的正向导通电流、可调的反向电压等电路组成,及信号采集、恒温压机等组成。工作方式为自动,气动。操作简单,界面友好,且可重复性好。
电路换相关断时间定义为外部切换主电路后,通态电流降至零瞬间,和器件能承受而不致转折的断态电压急剧上升过零或z早的低的正值瞬间之间的时间间隔。其测试原理是在反向恢复测试后施加特定电压上升率的再加电压,调整电压和电流的间隔时间找到临界值,读出电流下降到零点到电压上升到零点的时间。
测试的电压和电流波形同时被采集到示波器,并由示波器与工控机直接通讯,工控机能对波形进行采集及分析,可将测试结果转化为相应的文档(EXCEL)处理。将采集数据传输给计算机,计算机经过处理计算后,将测试数据以表格形式显示并可进行编辑和打印。

系统单元及参数条件:
序号 项目 参数 备注
1 换向关断时间测试 正向电流范围 200-5000A
分辨率10A,精度满量程±3%
电流下降率 1.5A/μs、4A/μs、10A/μs、40A/μs、100A/μs 1.5A/μs只能在1000A以下
100A/μs很难实现
*反向电压 250V、500V、1000V、3750V
反向电流测量范围 2500A
反向恢复时间测量时间 2000μs
反向恢复电荷测量范围 200-30000μC
正向电流宽度 2-5ms
积分设定时间范围 10-2000μs
再加电压幅值 1000V-8500V;
分辨率10V,精度满量程±3% 电压高器件很难选建议还是用800V-4500V电源范围;

反向电压幅值 100-250V,连续可调
*dv/dt范围 10V/μs-500V/μs;连续可调,分辨率10V/μs 这个做连续的成本太高
建议分档:10、50、100、200、500V/us,
再加电流 ≥100A 建议≥50A
关断时间测量范围 10μs-1500μs
2 数据采集和处理单元 示波器 带宽不低于350MHz,采样率不低于2.5Gs/s s's已采购带宽350M
电压采集 量程、带宽满足阳极电压、门极电压测试需求
电流采集 量程、带宽满足阳极电流、门极电流测试需求
3 其他要求 *安全防护要求 高压测试前可选低压预测试验证系统安全及连接良好、完备的人身安全防护、测试结束电容自动放电、测试过程中短路保护(非短路测试)、被测器件防爆保护
试品控制方式 光纤控制

注:以上参数能够同时实现并独立可调同时能够测试反向恢复电荷Qrr、Qra,反向恢复电流IRM、反向恢复时间trr、ta,tb,s(软度因子),恢复能量Eoff。
