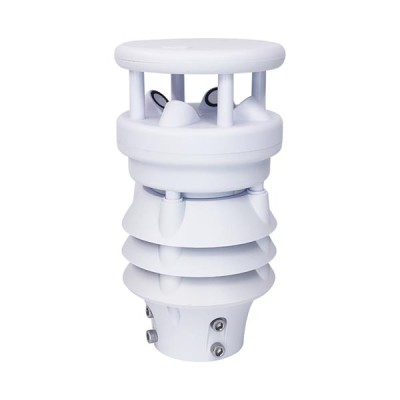

XF500S 紧凑型气象站


产品简介

XF500S为紧凑型气象站,在XF500型产品基础上增加太阳辐射为六合一紧凑型气象站,即该产品参数为大气温度、湿度、风速、风向、气压,太阳辐射六合一。可以适用于城市网格化环境监测控、智慧路灯、景区环境监测、农业气象、高速公路气象监测等多种涉及到气象参数监测的领域。


应用领域

· 气象监测       · 微型环境监测      · 网格化环境监测   · 农业气象监测

· 交通气象监测   · 光伏环境监测      · 智慧城市环境监测


产品特点

· 小型化              · 一体式设计

· 高集成度            · 模块化,无移动部件

· 方便安装            · 一年质保

· 防护罩特殊工艺隔热处理    · 支持扩展参数测量

· 免费的测试软件(XF_PcSoftV1.0向您的专属销售人员索取)


产品技术参数

监测参数测量范围精度分辨率采样频率


空气温度-40-85℃±0.3℃@25℃0.01℃1HZ

空气湿度0-100*RH±3%RH(10%-90%RH,无凝露)0.01%RH1HZ

风速0-60m/s±(0.3+0.03V)m/s;V≤30m/s

±(0.3+0.05V)m/s; V>30m/s V为风洞内的标准风速值0.01m/s4HZ

风向0-359.9°±3°(风速<10m/s时)0.1°4HZ

大气压力500-1100hPa±0.5hPa(25℃,950-1100hPa)0.1hPa1HZ

太阳辐射0-2000W/㎡±5%1W1HZ

工作温度-40℃—80℃

输出信号标准产品为RS485接口,ModbusRTU;

可定制SDI-12(需另购模块)

zui高输出频率被动模式:1/S  主动模式:1/min

供电DC9-30V

防护等级IP65

固定方式标准产品为套筒式固定,见产品尺寸图。(可选配法兰盘固定或折弯板固定方式)

固定支架标准产品无,可选配1.5米、1.8米支架(需另购)

线缆3米线缆(可选配10米通讯线缆)

可定制功能

(需另购)NMEA协议、ASCII(ASCII兼容Vaisala)、CAN接口(ASCII)、倾斜角/电子罗盘、加热功能、GPS定位、内置4G(数据服务免费三年)

备注说明1、大气温度、湿度、气压三个参数集成在一起的传感器安装在一个三层户外防辐射罩内,防辐射罩采用PC+纤维特殊比例配置,内部喷涂隔热层zui大程度减少太阳辐射的影响。无移动部件,保证了长时间测量数据的准确度。

2、风速、风向两个参数:通过超声波原理测量风速和风向,还可以输出瞬时风速、瞬时风向、 平均风速、平均风向等数据。可选电子罗盘用来测量表观风速风向数据,可选GPS来计算出真实的风速和风向。

3、太阳辐射:选用高规格光热量元件配合滤光片实现测量。

4、XF_PcSoftV1.0:耘农智慧公司针对XF系列紧凑型气象站开发的上位机读取软件

  ⭐规格可能更新不预先通知

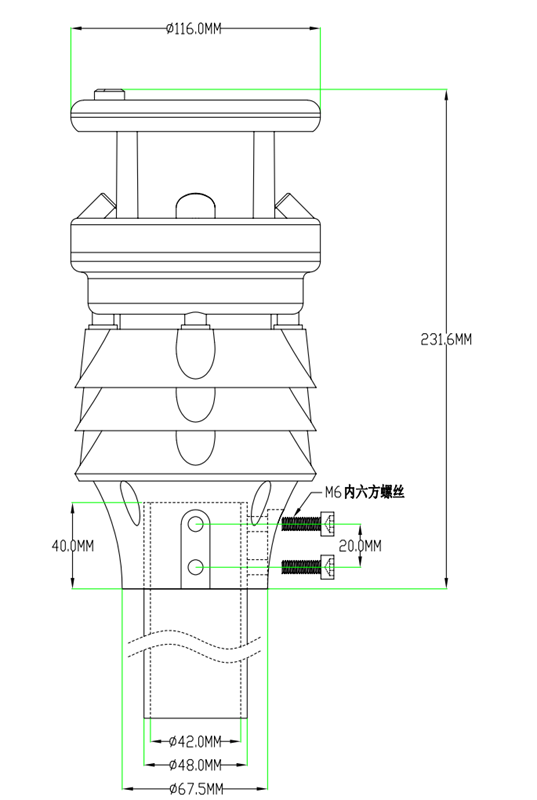

产品尺寸:

配套转接件

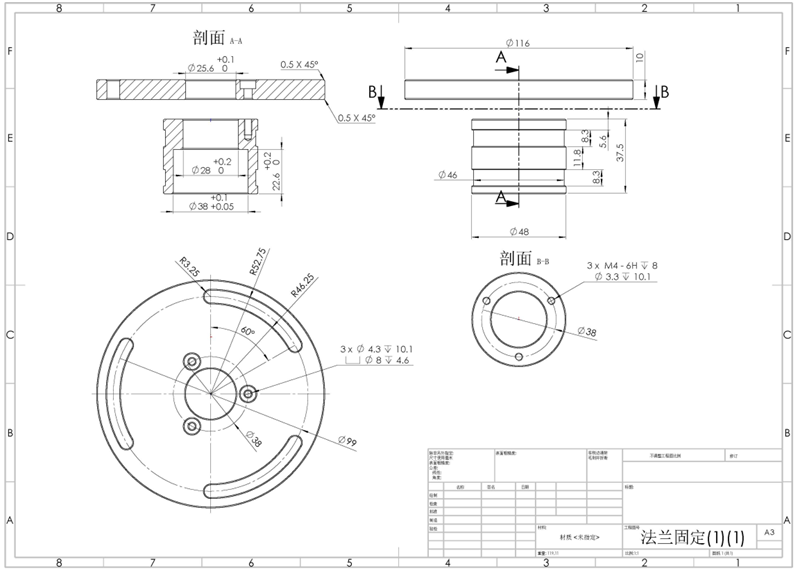

      法兰盘固定方式:

           折弯板固定方式:

MODBUS RTU通讯协议(适用于紧凑型气象站XF500S)

波特率:9600

数据位:8

停止位:1

校验位:无

1.1 CRC说明:

以下所有说明中,MODBUS RTU 协议中的CRC16两字节,按照MODBUS规定:低字节在前,高字节在后。

以下说明中,假定传感器地址0xFF(传感器缺省地址为FF)


1.2 返回错误码规定:

传感器对于错误指令的接收(包括CRC16效验错误),均实行不返回错误码方式。上位机可在指令发出200ms后收不到返回数据时认为发出指令失败,可重新发送指令。

1.3 标准MODBUS 寄存器说明

特别注意:MODBUS 命令中寄存器的数量或长度一项均为两字节16 位为一个单位(高字节在前,低字节在后),而非单字节8 位为一个单位。

用户应保证命令中寄存器的地址和数量这两项参数的范围在本系统规定范围之内。如果超出范围,传感器的输出结果将无法预测,用户应在上位机软件设计中保证MODBUS 命令符合本手册要求,支持最小问询周期为1S/次。


输入寄存器:用功能码 03 读

地址操作内容备注

0x0001只读噪声,放大10倍的16进制数如0x0193表示403/10=40.3dB

0x0002只读硫化氢/TVOC,16进制数

0x0003只读SO2浓度,16进制数,如0x0172表示SO2浓度为370ppb

0x0004只读NO2浓度,16进制数,如0x0036表示NO2浓度为54ppb

0x0005只读CO浓度,16进制数,如0x0A00表示CO浓度为2560ppb

0x0006只读O3浓度,16进制数,如0x0123表示O3浓度为291ppb

0x0007只读PM2.5浓度,16进制数,如0x0172表示PM2.5浓度为370ug/m³

0x0008只读PM10浓度,16进制数,如0x0193表示PM10浓度为403ug/m³

0x0009只读空气温度,加40放大100倍的16进制数,如0x1B00表示6912/100-40=29.12℃

0x000A只读空气湿度,放大100倍的16进制数,如0x1603表示5635/100=56.35%

0x000B只读大气压强,放大10倍的16进制数,如0x2784表示10116/10=1011.6hPa

0x000C只读风速,放大100倍的16进制数,如0x0125表示293/100=2.93m/s

0x000D只读风向,放大10倍的16进制数,如0x0C14表示3092/10=309.2°北为0°

0x000E只读10分钟雨量,放大10倍的16进制数,如0x0016表示2.2mm

0x000F只读辐射,16进制数,如0x0172表示辐射强度为为370W/㎡

0x0010只读光照,放大100倍的16进制数,如0x0123表示光照强度为2.91Klux或2910lux

0x0011只读紫外指数

0x0012只读CO2,16进制数,如0x01F4表示CO2浓度为500ppm

0x0013只读负氧离子,缩小10倍的16进制数,如0x01F4表示负氧离子个数为5000个

0x0014-

0x001f只读保留

0x0020只读电子罗盘,16进制数,如0x0036表示目前指向54°北为0

0x0021只读俯仰角1定制

0x0022只读俯仰角2定制

0x0023只读俯仰角3定制

0x0024只读经度-1定制

0x0025只读经度-2定制

0x0026只读纬度-1定制

0x0027只读纬度-2定制

0x0028只读海拔定制


1.4通讯示例

下面举例介绍一下利用 Modbus RTU 命令访问系统寄存器的方法:


1、读取多个输入寄存器(5个实时数据)命令

发送:FF 03 00 09 00 05 40 15

FF0300   0900   0540   15

系统地址功能码寄存器地址寄存器数量软件自动产生的CRC16校验位

回答:FF 03 0A 1A 57 0C 5F 27 83 00 11 0C 14 30 1C

FF030A1A 57 0C 5F 27 83 00 11 0C 1430 1C

系统地址功能码数据段字节数量数据段数据CRC16校验位

解析数据:

  0x1A57= 0x1A * 256 + 0x57= 6743

   温度 = 6743/100-40=27.43℃

   0x0C5F= 0x0C * 256 + 0x5F= 3167

   湿度=3167/100=31.67%RH

   0x2783= 0x27 * 256 + 0x83= 10115

   气压=10115/10=1011.5hPa

   0x0011=17

   风速=17/100=0.17m/s

   0x0C14=0x0C * 256 + 0x14= 3092

   风向=3092/10=309.2°

2、读取单个输入寄存器命令

发送:FF 03 00 01 00 01 C0 14

FF0300   0100   01C0   14

系统地址功能码寄存器地址寄存器数量软件自动产生的CRC16校验位

回答:FF 03 02 02 1C 91 39

FF030202 1C91 39

系统地址功能码数据段字节数量数据段数据CRC16校验位


解析数据:

   0x021C= 0x02 * 256 + 0x1C= 540

   噪声 = 540/10=54.0dB

3、读取地址寄存器命令

发送:00 03 00 00 00 01 85 DB

000300 0000   0185 DB

功能码寄存器地址寄存器数量软件自动产生的CRC16校验位

回答:00 03 02 00 01 44 44

00030200 0144 44

功能码数据段的字节数量数据段数据CRC16校验位

数据段数据为0x0001 =01   表示系统地址为01


4、修改内部寄存器(系统地址)命令(把地址改为0x33)

发送:00 06 00 00 00 33 C8 0E

000600   0000 33C8 0E

功能码寄存器地址新地址CRC16校验位

回答:00 06 00 00 00 33 C8 0E  (表示修改成功))

000600 0000  33C8 0E

功能码起始地址新地址CRC16校验位

5、设置雨量累计时间


发送:00 06 01 07 00 0A B8 21

000601 0700 0AB8  21

功能码寄存器地址累计时间(10分钟)CRC16校验位

回答:00 06 01 07 00 0A B8 21 (表示修改成功)

000601 0700 0AB8  21

功能码起始地址累计时间(10分钟)CRC16校验位


注:设备出厂默认为连续累计不清0模式。

将雨量累计时间设置为0时,设备不自动清零降雨量,一直累计,可通过断电重启或重新设置雨量累计时间的方式将降雨量清零(可定时下发00 06 01 07 00 00 38 26指令清0)


6、设置磁偏角修正(仅针对选配电子罗盘时)

发送:00 06 01 06  00 05  A9 E5

000601 0600 05 A9 E5

站号功能码寄存器地址修正角CRC16校验位

回答:00 06 01 06  00 05  A9 E5  (表示修改成功)

000601 0600 05A9 E5

站号功能码寄存器地址修正角CRC16校验位

修正角含义

高八位表示修正方向,0x00代表正修正,0x01为负修正

低八位为需要修正的角度

例 0x00 05 表示需要在输出值上增加5度

 0x01 03 表示需要在输出值上减少3度


7、读取经纬度信息

发送AT+GPS#

回复

GPS:36.12345,N;114.12345,E;2019-01-01,D;10:20:00,T;0040.2,H#


补充协议:(默认设备地址为FF)


主动上报周期       (寄存器地址0x01 0A)    单位为min,0代表不上报

00 06 01 0A 00 0A 29 E2 (设置主动上报周期为10分钟)


主动上报长度       (寄存器地址0x01 0B )

00 06 01 0B 09 05 3E 76(主动上报寄存器地址09-0D)


波特率  (寄存器地址  0X0102)

00-06分别代表2400、4800、9600、19200、38400、57600、115200


00 06 01 02 00 02 A9 E6(设置波特率为9600,非专业人士请勿自行更改)


质保及售后:

保修承诺:产品自交付期起质保期为12个月(因未按照相应的技术要求操作或其他的人为行为导致产品发生问题除外)。

售后承诺:用户可以通过电话咨询有关技术问题,并得到明确的解决方案。若属于产品本身质量问题可返厂维修或更换。
