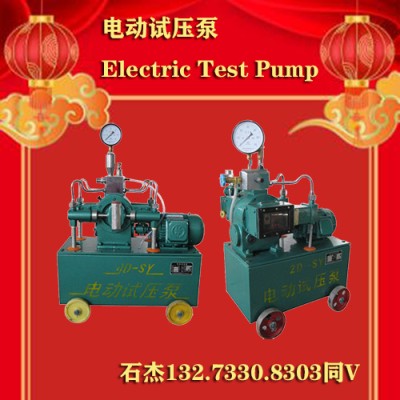

阀门电动试压泵装置



单价 1200.00 / 件对比
销量 暂无
浏览 16
发货 付款后3天内
库存 9888件起订1件   限购45件
品牌 鸿源
型号 GBG16-2S型
包装 木箱
产地 衡水
更新 2024-11-04 12:37
手机号:15610855560

联系方式
加关注0

衡水威普曼装备制造有限公司

普通会员第2年
资料通过认证
保证金未缴纳
  • 上次登录 11-15 16:31
  • 13932887161
  • 15610855560
  • 石杰 (先生)   经理

产品分类

产品详细

一种阀门电动试压泵装置技术**域

本实用新型涉及阀门测试技术**域,尤其涉及一种阀门电动试压泵装置。

阀门是流体输送系统中的控制部件,具有截止、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。用于流体控制系统的阀门,从**简单的截止阀到极为复杂的自控系统中所用的各种阀门,其品种和规格相当繁多,阀门的强度试验和严密性试验有严格的规范要求,在阀门安装之前需要专门的电动试压泵装置进行试验;

阀门电动试压泵装置,包括:支撑部件、驱动部件、压紧部件、试压输入口与试压输出口;支撑部件包括底部的支平台和位于支上的支撑架;驱动部件与支撑架活动连接,可沿阀门的阀口轴线方向移动并锁紧;压紧部件固定连接于驱动部件端部,并与支台之间形成阀门的放置区;试压输入口与阀门的输入口配合;试压输出口与阀门的输出口配合。本实用新型采用该阀门电动试压泵装置针对不同系列的试压阀门不必更换工装,操作简单,而且整个阀门电动试压泵装置结构简单、轻便,适合异地搬运。

但上述专利在使用时存在一定的缺陷,长时间使用后,连接阀门的管道内部会沉积水垢,从而导致输入的压力不准确,造成测试结果的不精确,影响阀门试验结果的准确性。

电动试压泵装置新型内容

为了克服现有技术的不足,本实用新型提供了一种阀门电动试压泵装置。

电动试压泵装置采用如下技术方案实现:

一种阀门电动试压泵装置,包括工作台,所述工作台上端设有测试装置,所述测试装置包括管道,所述管道底部设有两个连接柱,所述连接柱一端与管道固定,一端与工作台相固定;

所述管道两端设有安装法兰,所述管道右侧设有堵板,所述管道左侧设有进水管,所述进水管上设有进水阀,所述管道外周壁上设有连接法兰,所述连接法兰与管道内部相连通;

所述工作台内部设有打压泵,所述打压泵的输出端设有增压管,所述增压管与进水管相连;

所述管道内部还设有清洁装置,所述清洁装置用于管道内部的清洁作用。

所述清洁装置包括电机,所述电机设置在管道右侧的堵板上,所述电机的输出端设有转轴,所述转轴延伸至管道内部,所述转轴的外周壁上设有刮板,所述刮板末端设有刮刀,所述刮刀与管道的内周壁相接触。

所述管道底部设有排污管,所述排污管上设有排污阀。

所述连接法兰设有多个,每个连接法兰的直径规格不相同,每个所述连接法兰上设有卡槽,所述卡槽内设有密封垫,所述连接法兰上设有多个安装孔。

所述工作台底部设有万向轮,所述万向轮设有四个,固定在工作台的四周,电动试压泵装置相对于现有技术有如下有益效果:

1、在管道内部设置清洁装置,当需要对管道内部进行清洁时,只需启动电机,电机带动转轴转动,转轴上的刮板也随之转动,从而与管道内部相接触的刮刀也随之旋转,将管道内壁上附着的水垢等脏污刮除,控制电机正反转,让刮刀在管道内部反复清洁,从而保证清洁效果,**终打开排污阀,将脏污从污管处排出,保证管道内部的清洁,从而防止由于管道内部脏污的堆积而造成输出压力的不准确的情况,从而确保阀门测试的准确性。





快采购网供应商衡水威普曼装备制造有限公司供应阀门电动试压泵装置,为您提供详细的产品报价、参数、图片等商品信息,本产品在2024-11-04 12:37更新,主要更新内容为:产品类别,联系方式,产品参数,产品价格,产品图片信息。如需进一步了解阀门电动试压泵装置,请与厂家直接联系,请在联系时说明是在快采购网网看到这条商机的。
