系统参数
额定电压/频率 交流三相三线10.5KV 50Hz
负载功率 阻性负载：2200kW
负载分档 阻性负载：分13档，50、50、100、200、200、200、200、200、200、200、200、200、200kW
功率因数 1
负载精度（每档） ±5%
负载精度（整机） ±3%
显示精度 0.5级
控制电源 外接交流三相四线380V/50Hz
接线方式 负载电源输入——铜排（星型接法）
控制电源输入——接线排
通讯接口 RS485、RS232
绝缘等级 F级
防护等级 IP54
工作方式 连续工作
冷却方式 强制风冷，侧进风，上出风

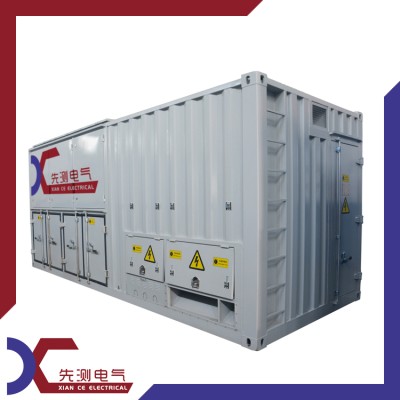

机箱构造 集装箱封装，配有可达顶部的梯子，进出风口带网罩和保护门
运输 吊装，机箱顶部有承重吊环
机箱颜色 灰色（RAL7035）
机箱尺寸 约6058mm×2350mm×2591mm（长×宽×高）
重量 约10000kg
工作环境参数
工作温度 -10℃～+50℃
相对湿度 ≤95%
海拔高度 ≤2500米
大气压力 86～106kPa
主要元器件品牌
接触器 正泰 □ 施耐德 □ 西门子 □ 其他
熔断器 茗熔
PLC 西门子
测控功能
（1）负载测试：可加载额定值，测量并显示发电机组稳态三相电压、电流、有功功率、无功功率、视在功率、功率因数、频率、运行时间等参数。
（2）一键式加减载：无论采用手动开关或软件控制时，均可先设置好功率值，再启动总加载开关，负载才会按预设值加载，从而避免功率调整过程中造成负载波动。
（3）控制方式选择：可以选择本地或智能方式控制负载。
（4）本地控制：负载配有本地控制面板，并划分出若干功率档位，可通过开关控制加载。
（5）智能控制：通过电脑上的数据管理软件控制负载，实现自动加载，并对测试数据进行显示、记录和管理，生成各种曲线、图表，并支持打印。
（6）控制方式互锁：系统配有控制方式选择开关，选择任一种控制方式后，通过其余方式进行的操作无效，避免多重操作造成的冲突。
（7）本地仪表显示数据：通过本地测量仪表可显示三相电压、电流、有功功率、无功功率、视在功率、功率因数、频率等参数。
软件功能
（1）通讯方式：智能控制使用光电隔离的RS485通讯串口连接PC，抗干扰能力强，保证系统控制的稳定性。也可通过转换器实现各种通信协议的转换，使用USB或RS232端口通讯。
（2）加载方式：手动加载或自动加载。
（3）手动加载：输入功率和功率因数，即按指定数值加载。
（4）自动加载：测试时可设定多个加载阶段的功率与时长，并按0%→25%→50%→75%→满载或110%的预设顺序自动进行阶段测试。
（5）并机测试：当多台负载并机时，软件可进行并机测试，既可显示、记录各台负载的参数，也可显示、记录并机后的系统总参数。
（6）实时参数：测试过程中，可通过软件实时显示电压、电流、功率、功率因数、频率、时间等主要参数。
（7）安全监控：可通过软件指示灯，直观监控负载状态，异常停机保护时，提示停机原因。
（8）数据采集间隔：数据~小储存间隔时间为2s。
（9）数据保存与查询：测试数据可保存在软件中，并随时查询历史测试数据。
（10）图形显示：可显示实时或历史测试数据，并支持打印为以下曲线、图形：1）实时电压、电流、频率、功率曲线；2）电压曲线图；3）电流曲线图；4）功率曲线图；5）频率曲线图；6）功率因数曲线图。
（11）数据格式：图表、曲线可通过word文档格式输出，检测数据可通过Excel表格格式输出，并支持打印。
