一、系统标准运行环境和工况
1.1 运行环境温度: -20℃~+50℃
1.2 运行环境湿度:运行地区湿月月平均高相对湿度为95%,同时该月月平均低温度不高于25℃。
1.3 海拔高度:不高于2500米。
1.4大气压力:86-106kPa。
二、系统制造、验收主要参标准
GB/T 2820.5-2009 《往复式内燃机驱动的交流发电机组 第5部分:发电机组》
GB/T 13032-2010 《船用柴油发电机组》
GB/T 1029-2005 《三相同步电机试验方法》
GB 14711-2006 《中小型旋转电机安全要求》
JB/T 10303-2001 《工频柴油发电机组技术条件》
三、系统主要技术参数

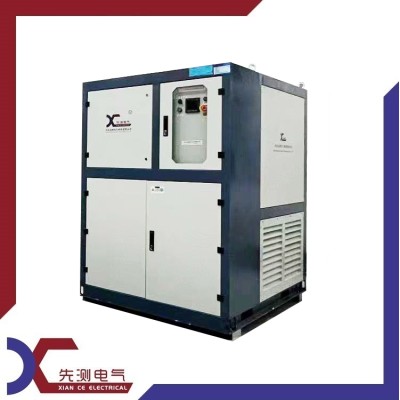

电力负荷调配单元由功率分析控制单元、负载控制单元、负载单元等组成。电力负荷调配单元是整个系统的控制中心,其作用是根据信号采集器发回的数据决定投切功率和时机。
1)防逆功控制单元,其根据发电机的功率流向和大小进行运算判断,当判断逆功事件发生时,根据逆功率大小与预设值,将所需的加载负荷发送至负荷控制单元,以便负荷控制单元准确投切相应的档位到电力负荷单元,以电力负荷单元吸收母线的多余功率,实现防止发电机逆功。
2)负荷控制单元,具有手动控制功能,并可接收防逆功控制单元或上位机加载控制指令,并做出加载动作,主要由控制器,功率采集器与加载开关以及负载保护等组成。
3)电力负荷单元以大功率阻性负载为主体,分为多个档位在不超过其大容量的情况下可以组合出多种功率档位,其单个档位容量(分辨率)不超过单台发电机可承受的逆功吸收能力。
4)系统上位机,其用于设置和显示逆功率阈值以及发电机带载测试等诸多参数。
