ZXB-47DR-4T4R

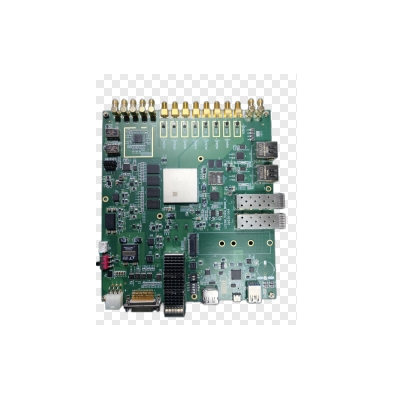

ZXB-RFSOC47DR-4T4R数模混合信号处理卡，采用Xilinx ZYNQ UltraScale + RFSoC

XCZU47DR-2FFVE1156I为主控制器，实现4收4发的信号发射、采集和控制，并根据需求搭

建外围高速接口，实现平台的数据处理及运算能力。

FPGA芯片

Zynq UltraScale+ XCZU47DR-2FFVE1156IRFSoC

RF接口

X4ADC (14-bit 、5.0GSPS) ports

X4DAC (14-bit、9.85GSPS) ports

QSFP28 100G光口

1

zSFP28 28G光口

2

接口速率

支持100GE(2个)兼容支持40GE(2个)

内存

PS 2xDDR4(4GB,32bit, 2400MT/s) PL

2xDDR4(4GB,32bit,2400MT/s)

板卡供电

电源供电接口（DC +12V）

尺寸

200mm*180mm

功耗

25W（根据用途，以实测值）

环境温度要求

工作时-40℃~110℃
